YW型立式排污泵说明书

立式污水泵操作规程范本一、泵房准备工作1. 泵房内部保持整洁，无杂物堆积。

2. 确保泵房通风良好，无可燃物质积聚。

3. 检查电源线路和接地是否正常，确保操作安全。

二、泵的检查与准备1. 检查立式污水泵是否正常运行，确保各个部件无异响或异常震动。

2. 确保立式污水泵进出口阀门的开关正常灵活，无漏水现象。

3. 清理泵的进出口，确保通畅无阻。

三、启动泵的步骤1. 先打开泵房的进气换气门，确保泵房内无可燃气体积聚。

2. 将启动开关转到“启动”位置，观察泵的运行情况。

3. 注意观察泵的进水情况，确保水源充足并正常流向泵。

4. 观察泵的出水情况，确保出水量和压力正常。

四、运行时的注意事项1. 注意观察泵的运行状况，如发现异常应立即停止运行并检查故障。

2. 定期检查泵的油位和润滑情况，保持良好的润滑状态。

3. 对于长时间不运行的泵，应定期进行试运行，确保正常工作。

4. 遇到大范围停电或突发事件时，应及时关闭泵的电源，确保安全。

5. 遇到油污或泥沙进入泵内，应立即清理，防止堵塞。

五、停机和检修1. 停机前应关闭进出水阀门，避免非正常流动造成泵的损坏。

2. 将泵房内的主电源开关转到“停止”位置。

3. 定期对泵进行检修和保养，包括清理泵的内部和外部杂物。

六、应急情况处理1. 在泵房内部或泵体上设置紧急停车按钮，一旦发生紧急情况应立即按下并进行处理。

2. 发现泵房内有火灾征兆时，应立即关闭电源并采取相应的灭火措施。

3. 发现泵房内有人员窒息、中毒等紧急情况时，应迅速报警并进行相应的救援操作。

七、其他注意事项1. 禁止未经授权人员擅自操作泵，以免造成事故。

2. 人员操作泵时应穿戴合适的防护用具，确保人身安全。

3. 泵的日常维护和保养要定期进行，确保机器的正常工作。

以上是立式污水泵操作规程范本，旨在保证泵的正常运行及相关人员的安全。

请严格按照规程操作，并在出现问题时及时寻求专业人士的帮助和指导。

立式污水泵操作规程范本（二）一、安全操作规程1. 在进行任何操作前，必须确保立式污水泵处于停机状态，并且断开电源，防止发生意外伤害。

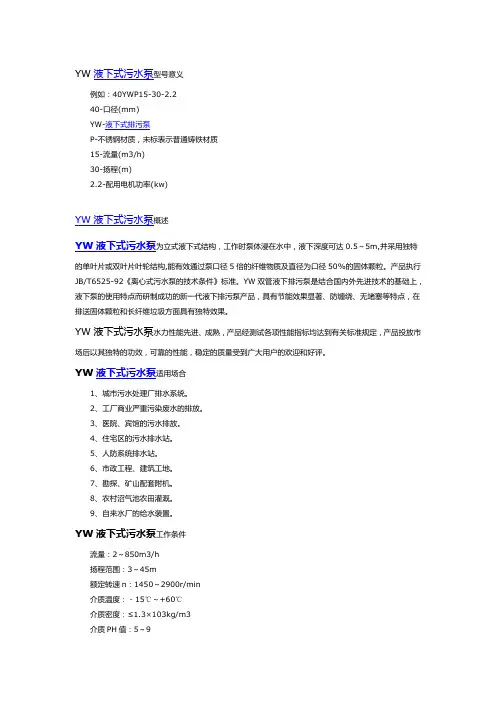

例如：40YWP15-30-2.240-口径(mm)YW-液下式排污泵P-不锈钢材质，未标表示普通铸铁材质15-流量(m3/h)30-扬程(m)2.2-配用电机功率(kw)YW液下式污水泵概述YW液下式污水泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

YW双管液下排污泵是结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。

YW液下式污水泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

YW液下式污水泵适用场合1、城市污水处理厂排水系统。

2、工厂商业严重污染废水的排放。

3、医院、宾馆的污水排放。

4、住宅区的污水排水站。

5、人防系统排水站。

6、市政工程、建筑工地。

7、勘探、矿山配套附机。

8、农村沼气池农田灌溉。

9、自来水厂的给水装置。

YW液下式污水泵工作条件流量：2～850m3/h扬程范围：3～45m额定转速n：1450～2900r/min介质温度：－15℃～+60℃介质密度：≤1.3×103kg/m3介质PH值：5～91、该液下排污泵具有结构紧凑，体积小，移动方便，安装简单等特点。

2、YW排污泵设计合理，配套电机合理，效率高，节能效果显著。

3、YW液下泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约为50%的固体颗粒。

4、液下排污泵机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

5、液下排污泵可根据用户需要配备液位自动控制柜，根据所虚液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。

中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司多吸头立式防淤排污泵安装使用维护说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司目录1. 排污泵概述 (3)2. 产品型号编制说明 (3)3. 泵结构简介 (4)4. 外形尺寸 (4)5. 安装及使用要求 (6)6. 易磨易损件 (8)7. 故障原因及消除方法 (8)8. UFQYK浮球液位控制装置的应用 (9)9. 磁性开关（浮球）的安装 (10)1.排污泵概述多吸头立式防淤排污泵是一种具有防淤功能的全新型节能产品，构思巧妙，造型新颖，结构简单，安装方便，运行平稳，噪声低，效率高。

经不同行业工业部门使用，防淤效果良好，深受用户欢迎。

多吸头立式防淤排污泵为双吸离心式杂质泵，叶轮为开式，允许污水中的固体颗粒粒度≤15mm，比重不限，瞬时最高允许浓度为30～45%，该泵适用于冶金、矿山、电力、煤炭、造纸、轻纺、建材、机械等工业生产部门和建筑施工部门作为矿浆、泥浆、砂浆等各种浆体输送设备，既可间断工作，也可连续工作。

是一种具有广泛使用范围和前途的新型排污泵。

2.产品型号编制说明2.1□PWDDFL-III型多吸头排污泵□-泵出口直径（mm）PW-排污水D-低扬程D-多吸头F-防淤L-立式III-第三次改进2.2□PWDL型（上下轴承式）多吸头排污泵□-泵出口直径（mm）PW-排污水D-多吸头L-立式2.3 UFQYK浮球液位控制装置UFQY□—□□□型式：0户外；1户内容量等级0、A、B……M泵的台数1、2台给水方式：G给水；P排水浮球控制3.泵结构简介3.1PWDDFL型由立式电机、电机座、联轴器、轴承箱、轴承、主轴、筒形支架、五通、护套、泵盖、叶轮、泵壳、主吸头、支吸头、搅拌轴和搅拌轮组成。

在主吸头的下部装有伞状压花板，可以防止搅拌轮工作时，将空气带吸泵内，影响泵的正常工作。

3.2PWDL型（上下轴承式）该泵结构和外形与PWDDFL型基本相同，不同之处是该泵没有轴承箱，轴承成上下布置形式，但增加了上下两个轴承座，两轴承之间的间距加大，轴头采用了机械密封，因而，主轴运行摆动性小，对提高主轴的使用寿命有好处。

一、YW/YS产品概述YW排污泵是凯泉集团在吸收了国内外先进技术、采用了最优秀的水力模型、开发研制的新一代液下式排污泵，其可靠性和耐用性都有很大的提高。

YS是为解决污水中大杂物易堵赛泵和管路问题而在YW的基础上开发的新一代切碎式液下排污泵。

二、YW/YS产品优点YW/YS 优点1、用标准普通电机2、电机位于地面上，无各种复杂保护元件3、用电安全，适用于游泳池、水族馆等对安全要求较高的场合4、要求低，安装便捷：坑上跨两根槽钢或方木，泵就可简易安装5、启动方便：叶轮浸于液体中，不存在排气抽空问题6、可根据客户要求配备液位自动控制柜，以液位来自动控制泵的启、停7、能耐60℃介质，可耐油污、但不用于浓泥浆和强腐蚀介质特殊设计使泵允许干转2小时，即使发生意外情况，泵也不易损坏。

8、能通过不大于出口口径的纤维物和直径小于50％流道宽度的固体。

YS 特点1、能将麻袋、塑料编织袋、帆布手套、棉线编制手套、日用塑料袋、卫生纸、布、棉纱一类物体切碎并顺利地排送；即使是木条，只要能从吸入口进入，就能轻易切碎。

2、叶轮和泵盖采用耐腐蚀的材料并经过热处理，切割刃具有足够的硬度、耐腐蚀，能长期保持锋利。

3、叶轮流道尺寸和泵体流道尺寸匹配精确，使得被切碎杂物能顺利通过。

4、配置2道机械密封，实现可靠的双重轴封防护。

油室种的油对机械密封进行充分的润滑和冷却，泵侧机械密封区具有切碎和驱赶杂物的结构，避免杂物在机封腔积聚和沉积。

5、过流旋转件和固定件之间设有刮屑槽，能将过流旋转件和固定件挤入的薄而韧性的碎屑刮除，避免造成泵功率增大或堵转。

三、YW/YS使用范围适用于钢厂、电厂、煤厂、矿山、医院、市政、建筑、化工、制药、海水排污等行业，用于排送带颗粒、纤维的工业污水、生活污水或带雨水、清水。

也可以用于某些化工流程。

由于电机不潜水，因此无泄漏之忧使得本系列泵非常适合与生命有关的场合(如游泳池、水族馆等)。

YW/YS 系列液下排污泵o●介质温度不超过60C。

AYw系列离心式泵安装使用说明书上海伟尔泵业有限公司目录第一章、 泵的简介 (1)第二章、 管路系统 (3)第三章、 安装、使用、维护要求 (3)第四章、 故障排除表 (5)第五章、 拆装注意事项 (6)第六章、 检修 (6)第一章 泵的简介1.1 概述AYw型泵是在原Y型泵的基础上采用引进的技术进行了全面的改进，为保存继承性，AYw型泵原则上遵循了Y型泵的性能参数范围，又增添了适应石油化工新设备所需的新型水泵。

AYw型泵比Y型泵有更高的可靠性，其效率比Y型泵也高，采用了高效水力模型，其效率比Y型泵提高5－8％。

完全可适应石油化工行业以节能为中心的设备更新换代。

AYw型泵用于输送不含固体颗粒的石油及其产品。

根据使用条件不同，其泵的主要零部件材料定为三类，详见下表：AYw型泵性能参数范围（按设计点）流量：Q＝6.25～500m3/h扬程: H＝60～300m1.2 型号说明80 AY w 100 × 2级数单级扬程（m）本公司改进离心泵吸入口直径（mm）250 AY S w 150扬程（m）本公司改进双吸离心泵吸入口直径（mm）1.3 结构说明AYw型泵分为单级、两级悬臂式和两端支承式。

结构形式见图（一）～图（六）1.3.1 壳体部分：有泵体、泵盖等组成，它承受泵的全部工作压力，进出口方位均垂直向上。

泵盖上铸有轴封腔（填料函），轴封腔外面有可供选择的水冷腔夹套。

水冷腔夹套的配备必须是特别提出要求或当输送介质为水的温度超过66℃以及碳氢化合物温度超过150℃时用。

1.3.2 转子部分：由叶轮、轴、轴套、叶轮螺母等组成。

其单级泵的轴向力主要靠叶轮平衡孔平衡，两级泵的轴向力主要靠叶轮自身配备平衡。

1.3.3 轴承部分：由轴承体和滚动轴承等组成，支承泵的转子部分，同时还承受泵的剩余轴向力，滚动轴承用稀油润滑。

轴承体根据输送介质温度高低可供选择空气冷却（T≤120℃）。

风扇冷却（T＝120～260℃）和水冷却（T≥260～450℃）。

【YW型液下排污泵】产品用途：YW型液下排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

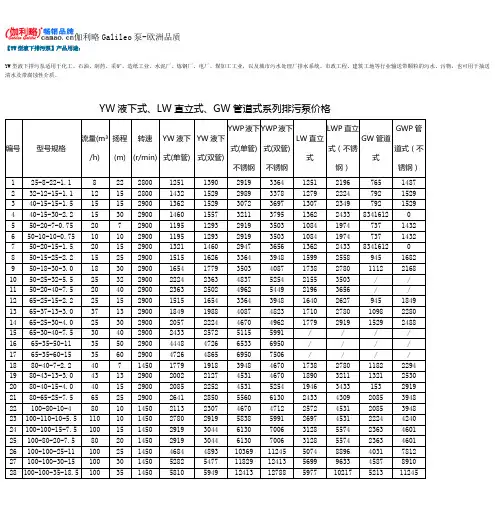

YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)YWP液下式(双管)LW直立式LWP直立式（不锈GW管道式GWP管道式（不不锈钢不锈钢钢）锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /。

液下排污泵的多种型号一、YW液下排污泵描述YW型无堵塞液下排污泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

YW液下泵整体结构合理紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，插入水中即可工作，大大减少工程造价，是文明工厂的理想选择。

二、YW液下泵型号意义例如：50YW25-32-5.550-吸入口径(6公斤级法兰)Y-液下泵代号W-排污泵代号25-流量(m3/h)32-扬程(m)5.5-电机功率(kw)三、YW液下排污泵结构说明YW立式液下泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

YW立式液下泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

YW立式液下泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。

有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

四、YW液下排污泵应用范围企业单位废水排放城市污水处理厂排放系统地铁、地下室、人防系统排水站医院、宾馆、高层建筑污水排放住宅区的污水排水站市政工程，建筑工地中稀泥浆的排放自来水厂的给水装置养殖场污水排放及农村农田灌溉勘探矿山及水处理设备配套型号有：25YW2-10-0.37、25YW4-10-0.55、25YW6-10-0.75、25YW10-15-1.5、25YW10-20-2.2、32YW8-12-0.75、32YW6-15-1.1、32YW12-15-1.5、32YW10-20-2.2、40YW10-10-0.75、40YW8-15-1.1、40YW8-20-1.15、40YW12-15-1.5、40YW15-20-2.2、50YW27-5-0.75、50YW20-7-0.75、50YW15-8-0.75、50YW10-10-0.75、50YW10-12-1.1、50YW33-7-1.1、50YW40-7-1.5、50YW25-10-1.5、50YW20-15-1.5、50YW15-15-1.5、50YW10-18-1.5、50YW15-20-2.2、50YW15-18-2.2、50YW15-25-2.2、50YW27-15-2.2、50YW30-14-2.2、50YW42-9-2.2、50YW30-10-2.2、50YW42-9-2.2、50YW30-10-2.2、50YW20-22-3、50YW25-18-3、50YW15-30-3、50YW25-20-4、50YW15-30-3、50YW25-20-4、50YW30-18-4、50YW40-15-4、50YW20-30-5.5、50YW25-25-5.5、50YW20-40-7.5、50YW25-35-7.5、50YW30-30-7.5、50YW30-40-7.5、65YW25-10-1.5、65YW35-7-2.2、65YW30-10-2.2、65YW25-15-2.2、65YW40-9-3、65YW35-10-3、65YW37-13-3、65YW30-22-4、65YW40-15-4、65YW25-30-5.5、65YW40-20-5.5、65YW32-25-5.5、65YW30-30-5.5、65YW40-30-7.5、65YW30-40-7.5、65YW30-45-11、65YW35-50-15、65YW35-60-18.5、80YW40-7-2.2、80YW35-9-2.2、80YW50-7-3、80YW45-10-3、80YW43-13-3、80YW40-15-4、80YW5-10-5.5、80YW50-20-5.5、80YW40-25-5.5、80YW30-30-5.5、80YW65-25-7.5、80YW80-15-7.5、80YW40-30-7.5、80YW30-40-7.5、80YW50-35-11、100YW70-6-3、100YW85-10-4、100YW100-10-5.5、100YW65-15-5.5、100YW120-7-7.5、100YW100-10-7.5、100YW85-15-7.5、100YW80-20-7.5、100YW100-15-7.5、100YW100-20-11、100YW100-25-11、100YW120-25-15、100YW100-30-15、100YW120-30-18.5、100YW100-35-18.5、100YW100-40-22、150YW150-7-7.5、150YW145-9-7.5、150YW110-15-7.5、150YW200-7-11、150YW200-7-11、150YW150-12-11、150YW200-10-15、150YW180-15-15、150YW180-20-18.5、150YW150-26-180.5、150YW180-25-22、150YW200-20-22、150YW240-20-30、150YW200-25-30、150YW150-35-37、150YW180-30-37、150YW180-40-45、150YW200-38-45、200YW300-7-11、200YW250-11-15、200YW300-8-15、200YW250-15-18.5、200YW300-9-18.5、200YW400-10-22、200YW360-12-22、200YW300-15-22、200YW450-10-30、200YW400-13-30、200YW300-18-30、200YW250-22-33、200YW450-15-37、200YW300-25-37、200YW400-20-25、200YW350-25-45、200YW250-35-45、200YW450-22-55、200YW400-25-55、200YW300-40-55、250YW600-9-30、250YW600-12-37、250YW600-15-45、250YW600-20-55、250YW600-30-75、300YW800-7-30、300YW800-9-37、300YW800-12-45、300YW680-15-45、300YW800-15-55、300YW600-20-55、300YW800-20-75、300YW800-25-90、300YW950-20-90、300YW1000-25-110、350YW1100-10-55、350YW1180-13-75、350YW1200-15-90、400YW1200-20-110、400YW1800-7-55、400YW1800-10-75、400YW2000-10-19、400YW2000-13-110、400YW200-15-132、450YW2300-10-90、450YW2250-11-110、450YW226014-132、500YW2500-10-110、500YW2500-16-160、600YW5400-8-185、600YW4000-12-200。

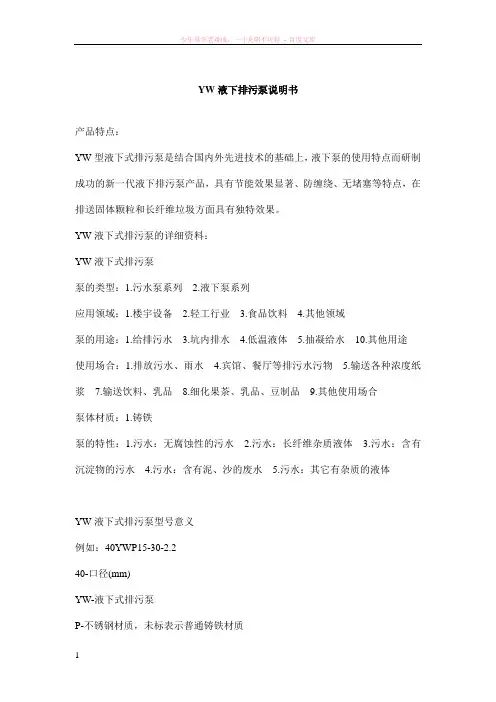

YW液下排污泵说明书产品特点：YW型液下式排污泵是结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。

YW液下式排污泵的详细资料：YW液下式排污泵泵的类型：1.污水泵系列 2.液下泵系列应用领域：1.楼宇设备 2.轻工行业 3.食品饮料 4.其他领域泵的用途：1.给排污水 3.坑内排水 4.低温液体 5.抽凝给水10.其他用途使用场合：1.排放污水、雨水 4.宾馆、餐厅等排污水污物 5.输送各种浓度纸浆7.输送饮料、乳品8.细化果茶、乳品、豆制品9.其他使用场合泵体材质：1.铸铁泵的特性：1.污水：无腐蚀性的污水 2.污水：长纤维杂质液体 3.污水：含有沉淀物的污水 4.污水：含有泥、沙的废水 5.污水：其它有杂质的液体YW液下式排污泵型号意义例如：40YWP15-30-2.240-口径(mm)YW-液下式排污泵P-不锈钢材质，未标表示普通铸铁材质15-流量(m3/h)30-扬程(m)2.2-配用电机功率(kw)YW液下式排污泵概述YW液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

YW液下式排污泵是我们哈泉泵阀结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。

该液下式排污泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

YW液下式排污泵适用场合1、城市污水处理厂排水系统。

2、工厂商业严重污染废水的排放。

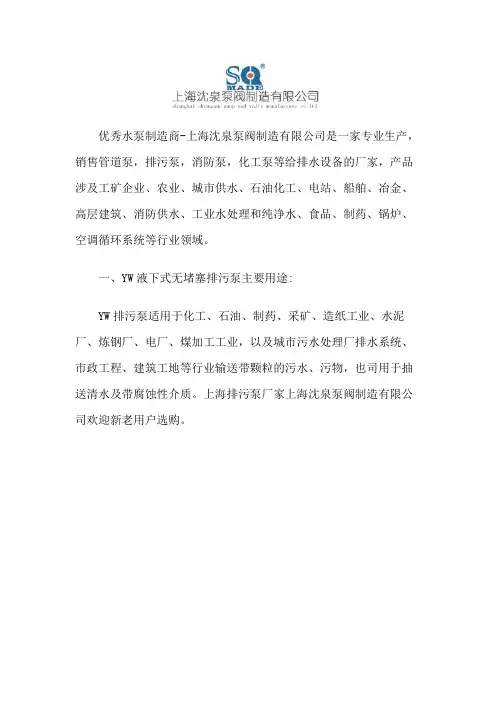

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、YW液下式无堵塞排污泵主要用途:YW排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

上海排污泵厂家上海沈泉泵阀制造有限公司欢迎新老用户选购。

二、YW液下式无堵塞排污泵产品简介:YW排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列水泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

三、YW液下式无堵塞排污泵产品特点:1.采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4、排污泵结构紧凑，体积小，移动方便，安装简单。

5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用G为方便。

6、排污泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。

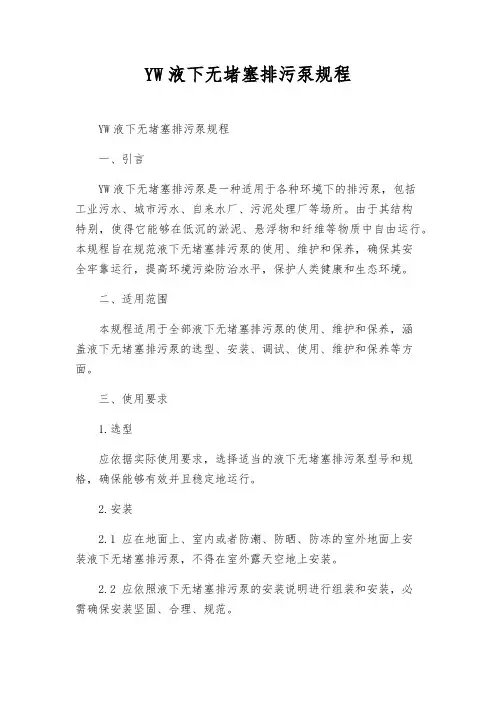

YW液下无堵塞排污泵规程YW液下无堵塞排污泵规程一、引言YW液下无堵塞排污泵是一种适用于各种环境下的排污泵，包括工业污水、城市污水、自来水厂、污泥处理厂等场所。

由于其结构特别，使得它能够在低沉的淤泥、悬浮物和纤维等物质中自由运行。

本规程旨在规范液下无堵塞排污泵的使用、维护和保养，确保其安全牢靠运行，提高环境污染防治水平，保护人类健康和生态环境。

二、适用范围本规程适用于全部液下无堵塞排污泵的使用、维护和保养，涵盖液下无堵塞排污泵的选型、安装、调试、使用、维护和保养等方面。

三、使用要求1.选型应依据实际使用要求，选择适当的液下无堵塞排污泵型号和规格，确保能够有效并且稳定地运行。

2.安装2.1 应在地面上、室内或者防潮、防晒、防冻的室外地面上安装液下无堵塞排污泵，不得在室外露天空地上安装。

2.2 应依照液下无堵塞排污泵的安装说明进行组装和安装，必需确保安装坚固、合理、规范。

2.3 液下无堵塞排污泵的进出口管道应依据实际情况合理设计，且使用前应对管道进行洗净。

2.4 安装液下无堵塞排污泵的场所应保持干燥、温度适合，并应有良好的通风设备。

严禁在有爆炸不安全的场所安装液下无堵塞排污泵。

3.调试3.1 安装完毕后，应对液下无堵塞排污泵进行系统调试，试运行1小时以上，确保泵系统各项指标符合要求。

3.2 在液下无堵塞排污泵系统加入清水或少量污水，试运行1小时以上，并注意察看各项指标，不得显现波动或不正常现象。

3.3 在液下无堵塞排污泵系统加入适量污水，尽量选择仿佛实际使用情况的情况，在正常负载条件下试运行1小时以上。

4.使用4.1 液下无堵塞排污泵在使用过程中，应注意保持系统良好的通风和干燥状态。

4.2 当液下无堵塞排污泵长期不使用时，应在泵内注满清水，以防止泵内构造部件腐蚀损坏。

4.3 对于低于液下无堵塞排污泵设计流量的情况，应采纳调整阀等方式来调整过流量，以保护液下无堵塞排污泵和系统的安全稳定运行。

5.维护和保养5.1 液下无堵塞排污泵应定期巡检，检查各项指标，如有问题适时进行维护。

目录一、设备简介 (2)二、设备工作原理 (3)三、使用调试步骤 (6)四、注意事项 (7)五、文本显示器的操作说明 (7)六、压力传感器的使用说明 (10)七、控制柜电气原理图 (11)八、控制柜元器件清单 (15)用户文件———————————————————————————————————警告在安装和调试设备之前，请您务必仔细阅读本使用说明书———————————————————————————————————说明本说明手册仅适用于WFY（KQK500系列）和KQF（KQK600系列）两种电控柜的安装与调试！联系如果您在阅读本说明书时有什么疑问或遇到任何问题，请根据本说明书封面提供的地址及联系方式，与上海凯泉泵业集团供水事业部四分厂技术四室联系。

非工作时间请先与凯泉泵业集团当地分公司技术支持人员联系。

一、设备简介为充分满足不同地区各类客户的不同需求，上海凯泉供水事业部共设计了四大系列共四千多种规格的自动供水设备。

在控制功能上分为二大类：间歇性供水和连续性供水。

间歇性供水设备带有气压罐，出厂设置为能够自动停机，适应于间歇性供水的场合；既满足供水的适时性，又可以最大限度的节能。

连续性供水设备一般不设置自动停机，用水量较小时采用变频低频节能运行，通常适用于供水流量较大或流量较稳定的用户。

WFY、KQF两种新型智能供水设备，是在原KQG供水设备的基础上采用通用控制系统开发而来，所谓“通用”即不依赖变频器的特有功能（可换用任意厂商的变频器）。

其设计完全符合中华人民共和国城镇建设行业标准《管网叠压供水设备》（CJ/T 254-2007）和中国工程建设标准化协会标准《管网叠压供水技术规程》(CECS 221:2007)的相关要求。

该设备能够充分利用市政管网原有压力，采取“差多少补多少”的增压方式，实现节能、环保、卫生等效果，现正式称为“管网叠压供水设备”，早期商品名为“无负压（无吸程）给水设备”。

客户应根据实际需求选用WFY或KQF系列设备。

【YW型液下排污泵】产品特点：1．采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。

2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4、泵结构紧凑，体积小，移动方便，安装简单。

5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。

6、泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达7米。

7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。

8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。

YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /。

YW型液下排污泵使用条件及价格【YW型液下排污泵】使用条件：1、泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。

2、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

3、铸铁材质的使用范围这PH5～9。

4、不锈钢材质可使用一般腐蚀性介质。

5、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m3/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656/ /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m3/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m3/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /。

YW50-18-30-3型排污泵概述YW50-18-30-3型无堵塞液下排污泵是我公司在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式的不同，进行合理设计而成的，其水力模型同QW型泵，产品投放市场后其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位先为代替进口产品。

结构特点1、采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。

6、浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、YW50-18-30-3系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8、能够在全扬程内使用，而保证电机不会过载。

9有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。

型号说明例：100 YW100-15-7.5100——泵排出口径（mm）YW——液下式排污泵100——水泵额定流量（m3/h）15——水泵额定扬程（m）7.5——配用电机功率（KW）主要用途工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

使用条件1、介质温度不超过60℃，介质重度为1~1.3kg/dm32、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日立式污水泵操作规程简易版立式污水泵操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

该泵安装于污泥控制室，负责消化池的污泥投配。

一、起动：1、起动泵及泵运行时，预热池泥位必须达2.00M以上。

2、手动转动泵主轴，手感应轻松、连续、转动均匀，无明显卡滞振动感觉。

3、打开进泥阀，并打开进泥管放气阀和泵体放气阀，将内部气体排出，到放气口液体连续均匀后关上两放气阀。

4、起动电机，观察电流变化及泵起动情况，到达规定转速后慢慢打开出泥阀门，并调整到工艺要求的工况。

如果在这一过程中出现泵体不正常振动或电流达不到要求状况，则要及时停泵，查明原因，给予排除后再次起动。

两次起动时间必须相隔15分钟以上。

二|、运行：1、泵在运行时操作工应随时注意检查运行情况，如有不正常的振动、杂音、空转应及时停泵检查。

不平稳的运行将严重损坏机械密封。

2、绝对避免泵空转，以免损坏橡胶轴承，并应避免长时间在关闭出口阀门情况下运转。

二、停车：1、关闭泵出口管道阀门和泵进口管道阀门。

关闭电源，停止泵的运转。

该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。

65yw35-60-15液下泵介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。

如下为选择阀门应遵循的原则：⑴截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。

向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。

在允许有较高流阻的场合，可选用闭合式阀门。

⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。

向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。

旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。

闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。

⑶换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。

旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。

但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。

⑷带有悬浮颗粒的介质用阀门当介质中带有悬浮颗YW型液下式无堵塞排污泵一、适用范围:YW系列无堵塞移动式潜水排污泵适用用于工商业严重污染废水的排放、主宅区的污水排污站、城市污水处理派水系统、人防系统排水站、自来水的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

二、使用条件:1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点:1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

YW型不锈钢液下排污泵使用注意事项一、产品介绍YW型不锈钢液下排污泵是一种垂直、液下排污泵，适用于输送污水和废水等介质，能在运行过程中将泵体和电机完全浸入液体中，无需人工排空。

该泵具有不锈钢外壳、优质回流器、全封闭电机和全自动掌控等特点，具有耐腐蚀、防泥沙和高效节能等优点。

二、使用注意事项1. 泵的安装1.1 泵的安装应当在平台或基础上进行，并且板面应保持平稳及硬实，确保泵在运行时不会震动或倾斜。

1.2 泵通常需要配备一个调整座，以调整泵的位置，避开液下系统的聚积。

1.3 在泵的进口应安装一个冲击器，它将有助于削减进入泵的泥沙或其他杂质的数量。

1.4 泵出口必需连接到管道系统，确保系统的连接与泵的方向一致。

2. 泵的维护2.1 充分的循环是紧要的，以确保泵四周的液体不变质。

2.2 定期检查泵的轴封，确保其保持良好，检查电机轴承的润滑。

2.3 检查泵的电缆，确保电源电缆连接坚固。

2.4 负载的削减会削减泵的寿命。

应确保出水口的阀门或旋塞已完全打开，水流动作充分。

3. 清洗与维护和修理3.1 泵应当在拆卸前完全排空，确认没有液体残留在泵内，才可以进入修理。

3.2 完成泵的拆卸后，应记录下每个部件的位置和状态，以便在重新装配时能正确地安装每个部件。

3.3 组件的润滑和密封件的更换应当由专业人员操作，确保在泵的拆装期间正确操作，并清洁泵的各个零件。

三、注意事项总结3.1 在操作泵之前，请务必认真阅读操作手册，并依照说明正确操作。

3.2 在清洗、维护和修理和更换泵部件之前，请切断电源，并确保泵内和四周的液体已经排空。

3.3 长时间不使用时，应将泵内液体排空，以避开液体的变质。

在准备使用时，应对泵进行全面检查。

3.4 在使用和维护泵的过程中，应注意安全，确保人员和设备的安全，设备的维护保养和维护和修理应由专业人员操作。

四、结论以上是YW型不锈钢液下排污泵使用注意事项，使用前必需认真阅读并熟知操作手册，并依照说明正确操作。

300yw600-20-55无堵塞排污泵，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。

2．选择阀门的步骤和依据大体如下：⑴选择步骤.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀YW型液下式无堵塞排污泵一、适用范围:YW系列无堵塞移动式潜水排污泵适用用于工商业严重污染废水的排放、主宅区的污水排污站、城市污水处理派水系统、人防系统排水站、自来水的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

二、使用条件:1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！三、产品特点:1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
