ZW型自吸无堵塞排污泵安装使用说明书

自吸泵类安装使用及注意事项自吸泵是一种常见的水泵设备，主要用于水的自动供水及水的循环输送。

它具有自吸能力，能够在停电的情况下依然正常工作。

在安装和使用自吸泵时，需要注意以下几个方面：1. 安装前的准备在安装自吸泵之前，首先需要做好一些准备工作。

确定好自吸泵的安装位置，选择一个平整稳固的地面，确保自吸泵的底座与地面完全接触。

同时，需要准备好所需的连接管道、阀门、电源线等配件。

2. 安装过程安装自吸泵时，需要按照以下步骤进行操作：步骤1：连接管道和阀门。

根据实际需要，将自吸泵与水源和水池等设备连接，使用合适的软管或硬管进行连接，并安装好相应的管道阀门。

步骤2：安装支架和底座。

将自吸泵放置在支架上，并用螺丝将自吸泵与支架固定好。

确保支架稳固可靠。

步骤3：连接电源。

将自吸泵的电源线与电源进行连接，确保电源线无短路和漏电的现象。

3. 使用注意事项在使用自吸泵时，需要注意以下几个方面：注意事项1：启动前检查。

在启动自吸泵之前，需要检查自吸泵的各项部件是否安装牢固，管道是否正常连接，阀门是否打开，确保一切正常后才能启动。

注意事项2：调节泵的运行参数。

根据具体情况，可以调节自吸泵的运行参数，如进出口阀门的开度、泵的流量和压力等，以确保泵的运行效果最佳。

注意事项3：注意泵的工作状态。

在自吸泵运行过程中，需要时刻关注泵的工作状态，如泵的噪音、振动、温度等，如果发现异常情况，应及时停止泵的运行并进行检修。

注意事项4：定期维护保养。

为了保证自吸泵的正常运行，需要定期对泵进行维护保养。

清洗泵的过滤网，检查各个部件的磨损情况，及时更换损坏的零部件。

4. 安全注意事项在安装和使用自吸泵时，还需要注意以下几个安全方面的事项：安全事项1：避免泵水。

在安装或检修自吸泵时，应先切断电源，并防止水源进入泵内，以免发生触电和其他安全事故。

安全事项2：防止泵的过载运行。

在使用自吸泵时，应确保泵的流量和压力在允许范围内，避免泵的过载运行，以免损坏泵和其他设备。

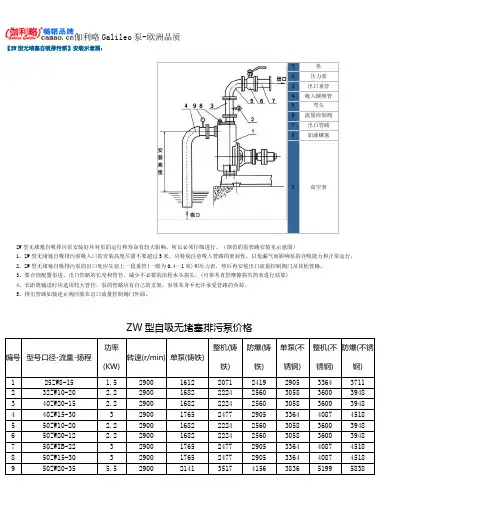

【ZW型无堵塞自吸排污泵】安装示意图：1泵2压力表3出口垂管4吸入硬喉管5弯头6流量控制阀7出口管路8加液螺塞9真空表ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。

（规范的泵管路安装见示意图）1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。

2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。

(可参考直管摩擦损失简表进行估算)4、长距离输送时应选用较大管径。

泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

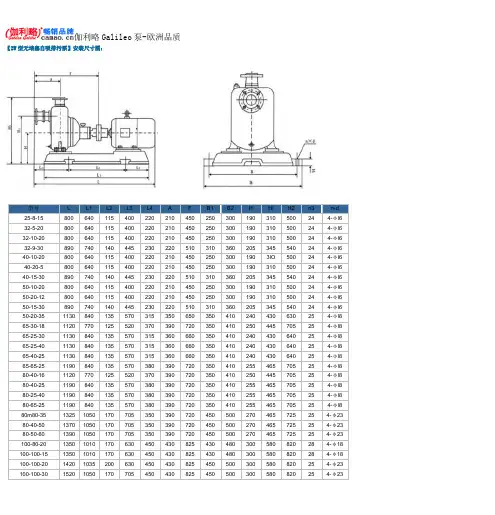

【ZW型无堵塞自吸排污泵】安装尺寸图：型号L L1L2L3L4A F B1B2H Hl H2n3n-d 25-8-15800640115400220210450250300190310500244-φl6 32-5-20800640115400220210450250300190310500244-φl6 32-10-20800640115400220210450250300190310500244-φl6 32-9-30890740140445230220510310360205345540244-φl6 40-10-208006401154002202104502503001903lO500244-φl6 40-20-5800640115400220210450250300190310500244-φl6 40-15-30890740140445230220510310360205345540244-φl6 50-10-20800640115400220210450250300190310500244-φl6 50-20-12800640115400220210450250300190310500244-φl6 50-15-30890740140445230220510310360205345540244-φl6 50-20-351130840135570315350650350410240430630254-φl8 65-30-181120770125520370390720350410250445705254-φl8 65-25-301130840135570315360660350410240430640254-φl8 65-25-401130840135570315360660350410240430640254-φl8 65-40-251130840135570315360660350410240430640254-φl8 65-65-251190840135570380390720350410255465705254-φl8 80-40-161120770125520370390720350410250445705254-φl8 80-40-251190840135570380390720350410255465705254-φl8 80-25-401190840135570380390720350410255465705254-φl8 80-65-251190840135570380390720350410255465705254-φl8 80m80-3513251050170705350390720450500270465725254-φ23 80-40-5013701050170705350390720450500270465725254-φ23 80-50-6013901050170705350390720450500270465725254-φ23 100-80-2013501010170630450430825430480300580820284-φ18 100-100-1513501010170630450430825430480300580820284-φ18 100-100-2014201035200630450430825450500300580820254-φ23 100-100-3015201050170705450430825450500300580820254-φ23100-80-4516201180210785450430825500550325600840284-φ23 100-80-6016201180210785450430825500550325600840284-φ23 100-80-8016701250210785450430825500550325600840284-φ23 125-120-2016501260255750610560990450500325625910304-φ23 150-180-1416501260255750610560990450500325625910304-φ23 150-180-2017101260255750610560990450500325625910304-φ23 150-180-3018201350275800630560990520565350650930304-φ23 150-180-3819301450300850655560990580660350650930304-φ23 200-280-141920144030084080072012055205653656801030304-φ23 200-280-202035144030084080072012055205653656801030304-φ23 200-300-252060144030084080072012055205653656801030304-φ23 200-280-282145154030094080072012055806603857001050304-φ23 250-420-2021801600300100080080013306106804308001200304-φ23 300-800-14258018803001280800103015006106805309001350304-φ23ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

ZW型自吸式无堵塞排污泵使用事项一、ZW型自吸式无堵塞排污泵产品介绍：ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。

ZW型自吸式无堵塞排污泵既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程、污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景.二、ZW型自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

三、ZW型自吸式无堵塞排污泵技术参数：流量：5-800m3/h；扬程：12-60m；电机功率：2.2-55KW；转速：1450-2900r/min；口径：φ25-φ300；介质温度：≤100℃；自吸高度：4.5-6.0m。

四、ZW型自吸式无堵塞排污泵使用事项：1.吸入管路越短越好，最长不超过10M。

2.此泵若用于抽吸较稠较粘的浆液后，需清洗泵腔，防止泵内留下沉淀物。

3.自吸泵第一次使用，仍需将泵腔灌满水。

4.常规运行3000小时后，需对水泵进行拆检保养，必要时更换不宜再用的易损件。

五、ZW型自吸式无堵塞排污泵型号定义：六、ZW型自吸式无堵塞排污泵结构及工作原理：ZW系列自吸式无堵塞排污泵，主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。

（结构图如下图）泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。

泵停止工作后.泵内腔已储有一定容积的液体。

当泵起动，泵内的储液在叶轮的作用下，夹带着空气被向上出液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

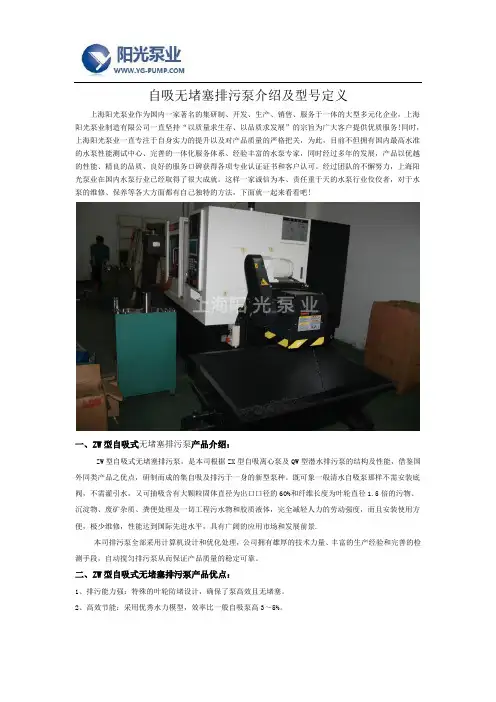

自吸无堵塞排污泵介绍及型号定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZW型自吸式无堵塞排污泵产品介绍：ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景.本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，自动搅匀排污泵从而保证产品质量的稳定可靠。

二、ZW型自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

三、ZW型自吸式无堵塞排污泵技术参数：流量：5-800m3/h；扬程：12-60m；电机功率：2.2-55KW；转速：1450-2900r/min；口径：φ25-φ300；介质温度：≤100℃；六、ZW型自吸式无堵塞排污泵型号定义：ZW型自吸式无堵塞排污泵（结构图）。

污水泵操作指导书（ISO9001-2015/ISO45001-2018）一、起动：1、起动泵及泵运行时，预热池泥位必须达2.00M以上。

2、手动转动泵主轴，手感应轻松、连续、转动均匀，无明显卡滞振动感觉。

3、打开进泥阀，并打开进泥管放气阀和泵体放气阀，将内部气体排出，到放气口液体连续均匀后关上两放气阀。

4、起动电机，观察电流变化及泵起动情况，到达规定转速后慢慢打开出泥阀门，并调整到工艺要求的工况。

如果在这一过程中出现泵体不正常振动或电流达不到要求状况，则要及时停泵，查明原因，给予排除后再次起动。

两次起动时间必须相隔15分钟以上。

二|、运行：1、泵在运行时操作工应随时注意检查运行情况，如有不正常的振动、杂音、空转应及时停泵检查。

不平稳的运行将严重损坏机械密封。

2、绝对避免泵空转，以免损坏橡胶轴承，并应避免长时间在关闭出口阀门情况下运转。

三、停车：1、关闭泵出口管道阀门和泵进口管道阀门。

2、关闭电源，停止泵的运转。

四、维护保养(1)检查污水泵管路及结合处有无松动现象。

用手转动污水泵，试看污水泵是否灵活。

(2)向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。

(3)拧下污水泵泵体的引水螺塞，灌注引水(或引浆)。

自吸排污泵。

(4)关好出水管路的闸阀和出口压力表及进口真空表。

(5)点动电机，试看电机转向是否正确。

(6)开动电机，当污水泵正常运转后，打开出口压力表和进口真空泵视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。

(7)尽量控制污水泵的流量和扬程在标牌上注明的范围内，以保证污水泵在最高效率点运转，才能获得最大的节能效果。

(8)污水泵在运行过程中，轴承温度不能超过环境温度35℃，最高温度不得超过80℃。

(9)如发现污水泵有异常声音应立即停车检查原因。

(10)污水泵要停止使用时，先关闭闸阀、压力表，然后停止电机。

(11)中开泵污水泵在工作第一个月内，经100小时更换润滑油，以后每个500小时，换油一次。

【ZW型无堵塞自吸排污泵】安装尺寸图：型号L L1L2L3L4A F B1B2H Hl H2n3n-d 25-8-15800640115400220210450250300190310500244-φl6 32-5-20800640115400220210450250300190310500244-φl6 32-10-20800640115400220210450250300190310500244-φl6 32-9-30890740140445230220510310360205345540244-φl6 40-10-208006401154002202104502503001903lO500244-φl6 40-20-5800640115400220210450250300190310500244-φl6 40-15-30890740140445230220510310360205345540244-φl6 50-10-20800640115400220210450250300190310500244-φl6 50-20-12800640115400220210450250300190310500244-φl6 50-15-30890740140445230220510310360205345540244-φl6 50-20-351130840135570315350650350410240430630254-φl8 65-30-181120770125520370390720350410250445705254-φl8 65-25-301130840135570315360660350410240430640254-φl8 65-25-401130840135570315360660350410240430640254-φl8 65-40-251130840135570315360660350410240430640254-φl8 65-65-251190840135570380390720350410255465705254-φl8 80-40-161120770125520370390720350410250445705254-φl8 80-40-251190840135570380390720350410255465705254-φl8 80-25-401190840135570380390720350410255465705254-φl8 80-65-251190840135570380390720350410255465705254-φl8 80m80-3513251050170705350390720450500270465725254-φ23 80-40-5013701050170705350390720450500270465725254-φ23 80-50-6013901050170705350390720450500270465725254-φ23 100-80-2013501010170630450430825430480300580820284-φ18 100-100-1513501010170630450430825430480300580820284-φ18 100-100-2014201035200630450430825450500300580820254-φ23 100-100-3015201050170705450430825450500300580820254-φ23100-80-4516201180210785450430825500550325600840284-φ23 100-80-6016201180210785450430825500550325600840284-φ23 100-80-8016701250210785450430825500550325600840284-φ23 125-120-2016501260255750610560990450500325625910304-φ23 150-180-1416501260255750610560990450500325625910304-φ23 150-180-2017101260255750610560990450500325625910304-φ23 150-180-3018201350275800630560990520565350650930304-φ23 150-180-3819301450300850655560990580660350650930304-φ23 200-280-141920144030084080072012055205653656801030304-φ23 200-280-202035144030084080072012055205653656801030304-φ23 200-300-252060144030084080072012055205653656801030304-φ23 200-280-282145154030094080072012055806603857001050304-φ23 250-420-2021801600300100080080013306106804308001200304-φ23 300-800-14258018803001280800103015006106805309001350304-φ23ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

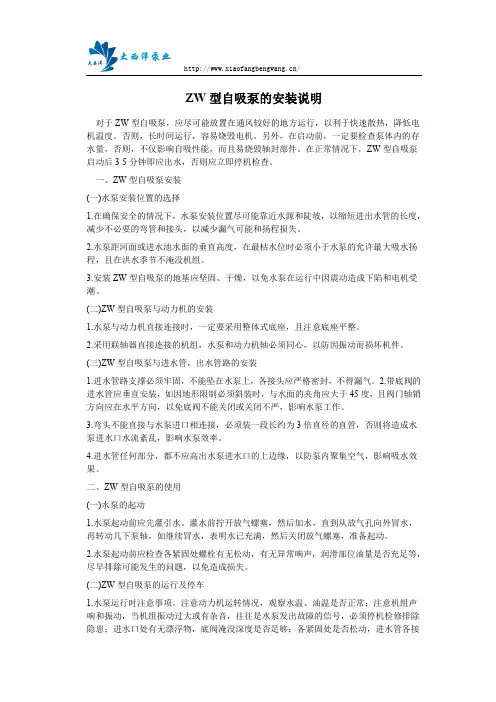

ZW型自吸泵的安装说明对于ZW型自吸泵，应尽可能放置在通风较好的地方运行，以利于快速散热，降低电机温度。

否则，长时间运行，容易烧毁电机。

另外，在启动前，一定要检查泵体内的存水量，否则，不仅影响自吸性能，而且易烧毁轴封部件。

在正常情况下，ZW型自吸泵启动后3-5分钟即应出水，否则应立即停机检查。

一、ZW型自吸泵安装(一)水泵安装位置的选择1.在确保安全的情况下，水泵安装位置尽可能靠近水源和陡坡，以缩短进出水管的长度，减少不必要的弯管和接头，以减少漏气可能和扬程损失。

2.水泵距河面或进水池水面的垂直高度，在最枯水位时必须小于水泵的允许最大吸水扬程，且在洪水季节不淹没机组。

3.安装ZW型自吸泵的地基应坚固、干燥，以免水泵在运行中因震动造成下陷和电机受潮。

(二)ZW型自吸泵与动力机的安装1.水泵与动力机直接连接时，一定要采用整体式底座，且注意底座平整。

2.采用联轴器直接连接的机组，水泵和动力机轴必须同心，以防因振动而损坏机件。

(三)ZW型自吸泵与进水管，出水管路的安装1.进水管路支撑必须牢固，不能坠在水泵上，各接头应严格密封，不得漏气。

2.带底阀的进水管应垂直安装，如因地形限制必须斜装时，与水面的夹角应大于45度，且阀门轴销方向应在水平方向，以免底阀不能关闭或关闭不严，影响水泵工作。

3.弯头不能直接与水泵进口相连接，必须装一段长约为3倍直径的直管，否则将造成水泵进水口水流紊乱，影响水泵效率。

4.进水管任何部分，都不应高出水泵进水口的上边缘，以防泵内聚集空气，影响吸水效果。

二、ZW型自吸泵的使用(一)水泵的起动1.水泵起动前应先灌引水。

灌水前拧开放气螺塞，然后加水，直到从放气孔向外冒水，再转动几下泵轴，如继续冒水，表明水已充满，然后关闭放气螺塞，准备起动。

2.水泵起动前应检查各紧固处螺栓有无松动，有无异常响声，润滑部位油量是否充足等，尽早排除可能发生的问题，以免造成损失。

(二)ZW型自吸泵的运行及停车1.水泵运行时注意事项。

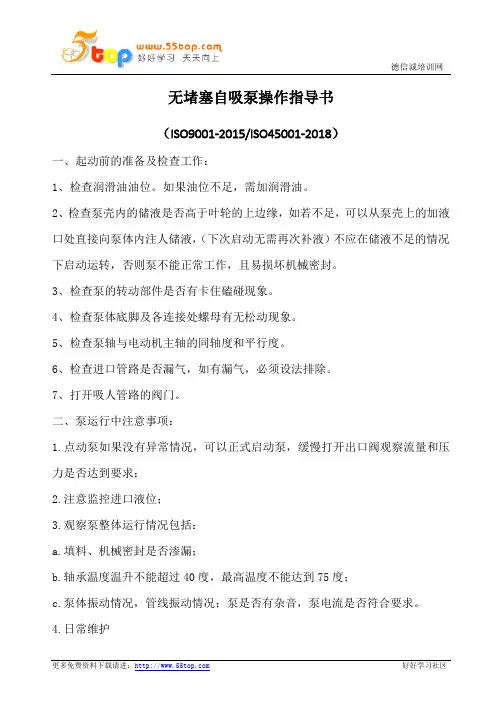

无堵塞自吸泵操作指导书（ISO9001-2015/ISO45001-2018）一、起动前的准备及检查工作：1、检查润滑油油位。

如果油位不足，需加润滑油。

2、检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体内注人储液，（下次启动无需再次补液）不应在储液不足的情况下启动运转，否则泵不能正常工作，且易损坏机械密封。

3、检查泵的转动部件是否有卡住磕碰现象。

4、检查泵体底脚及各连接处螺母有无松动现象。

5、检查泵轴与电动机主轴的同轴度和平行度。

6、检查进口管路是否漏气，如有漏气，必须设法排除。

7、打开吸人管路的阀门。

二、泵运行中注意事项：1.点动泵如果没有异常情况，可以正式启动泵，缓慢打开出口阀观察流量和压力是否达到要求；2.注意监控进口液位；3.观察泵整体运行情况包括：a.填料、机械密封是否渗漏；b.轴承温度温升不能超过40度，最高温度不能达到75度；c.泵体振动情况，管线振动情况；泵是否有杂音，泵电流是否符合要求。

4.日常维护a.每天定时检查泵运行的平稳性，有无振动，注意运转噪音的变化，轴承温度的变化，密封有无泄漏，润滑油油位有无变化；b.每天定期检查泵进出口压力，流量，温度并做好记录；c.电机运行参数，并记录；d.对于轴承初始运行10~15小时，应更换新润滑油；e.对备用泵应定期盘车，并做记录。

三、起动及操作：1、点动自吸泵，注意泵轴的转向是否正确。

2、注意转动时有无不正常的声响和振动。

3、注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，进人正常输液作业。

4、在泵进人正常输液作业前即自吸过程中，应特别注意泵内温升高情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。

5、如果泵内液体温度过高而引起自吸困难，那么可以暂时停机，利用输出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。

自吸无堵塞排污泵介绍及型号定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZW型自吸式无堵塞排污泵产品介绍：ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景.本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，自动搅匀排污泵从而保证产品质量的稳定可靠。

二、ZW型自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

三、ZW型自吸式无堵塞排污泵技术参数：流量：5-800m3/h；扬程：12-60m；电机功率：2.2-55KW；转速：1450-2900r/min；口径：φ25-φ300；介质温度：≤100℃；六、ZW型自吸式无堵塞排污泵型号定义：ZW型自吸式无堵塞排污泵（结构图）。

【ZW型无堵塞自吸排污泵】产品简介：ZW型无堵塞自吸排污泵，又称固液泵或杂质泵。

是集自吸泵和无堵塞排污泵功能于一体，采用轴向回流外混式，水力设计独特，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。

因而杂质可以从压水室排出，所以它的流道是完全畅通的，其排污效果是其它自吸式排污泵无可比拟的。

通过泵体、叶轮流道的独特设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。

ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

ZW型自吸无堵塞排污泵安装使用说明书ZW型自吸无堵塞排污泵安装使用说明书一.概述ZW型自吸无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。

ZW型泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般清水自吸泵那样不需要安装底阀和灌引水，自吸式排污泵又可吸排含有大颗粒固本和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业等行业，是抽吸纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

ZW自吸泵与国内同类自吸排污泵产品相比，具有结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。

各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

二.工作条件1.环境温度≤50℃，介质温度≤80℃特殊要求可达200℃；2.介质PH值铸铁材质为6-9，不锈钢为2-13；3.介质重度不超过1240千克/m3；4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米；5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

三.技术参数流量：5-800m3/h；扬程：12-60m；电机功率：2.2-55KW；转速：1450-2900r/min；口径：φ25-φ300；介质温度：≤100℃；自吸高度：4.5-6.0m。

四.型号意义五.结构及工作原理ZW系列自吸式无堵塞排污泵（图一），主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。

图一序号名称序号名称序号名称序号名称1 进口接管 5 出口接管9 叶轮13 泵轴2 进口阀 6 泵体10 机械密封14 轴承盖3 中接管7 气液分离管11 挡水圈15 底盖板4 加水螺栓8 后盖12 轴承座16 口环泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ZW型污水自吸泵因其结构简单、自吸性能好、排污能力强、高效节能，使用维修方便等特点，故常被用于抽吸河沙污泥，多用于养殖业。

而用户若是能够了解自吸式无堵塞排污泵工作原理及规格型号，那么就能够更好的发挥出该泵的性能，进而提升污水泵在工作中的效率。

为此，上海沈泉无堵塞排污泵厂家就为大家整理出了如下内容。

大家请跟小编一起来看看。

ZW自吸式无堵塞排污泵简介：根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G少维修，性能达到G 家先进水平，具有广阔的应用市场和发展前景。

可选流量范围：5-800(m3/h)，扬程范围：12-60(m)，功率范围：1.5-55(KW)，口径范围：25-300(mm)。

自吸式无堵塞排污泵工作原理：在泵体内部设有存储液体的空间，并和上方的回流孔及下方的循环孔连通，以此来形成泵的轴向回流外混式系统。

当泵停止作业时，ZW型污水自吸泵内腔会留存下一定量的溶液。

当泵开始工作吋，叶轮发力，会将泵内所存储的液体连同着空气一同向上排出。

液体通过气液分离管的网格回流到工作腔，气体在被排出泵外后，就会让泵内形成出一定的真空度，以此来产生出自吸的作用。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。

若是大家还想了解该泵更多详细的性能参数，可通过站内对应的产品详情页来了解，在了解的过程中如有任何疑问，可联系厂家进行咨询。

2024年自吸泵类安装使用及注意事项1.先检查各处螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。

2.为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地3.泵工作电压使用范围须在额定电压的+5%，-12%这间，否则会使电机使用寿命减短或烧坏。

电泵如使用地距电源较远，电源输送线应适当加粗，否则会使用电压下降而无法运行。

4.合上电源开关，使泵空转2分钟左右，查看启动，运转是否正常，转向是否正确。

5.固定好泵体，用钢管或橡皮管（不得过软，以免吸扁），连接进水口和底阀，底阀放置必须垂直于水平面，离水底30Cm以上，以免吸上泥沙。

6.清水离心泵使用和自动吸清水泵首次使用前，要把贮水箱灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。

7.自汲清水泵和自动自吸清水泵管首次使用前，要把贮水箱内灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。

8.使用时，电机应保持干燥，注意水位下降状况，底阀不能露出水面外。

当气温低于4○C时。

应做好防冻工作，以免冻裂泵体。

9.若一段时间不用，应排净泵内积水（自吸泵和自动泵倒掉贮水箱内蓄水），将主要部件擦洗干净，涂上防锈油，置于通风干燥处备用。

2024年自吸泵类安装使用及注意事项（2）引言：自吸泵是一种常见的水泵设备，它具有自吸能力，可以在一段时间内从原始位置开始自动抽取液体，无需额外的外部力量。

自吸泵在许多领域中都有广泛的应用，如建筑、农业、工业等。

然而，尽管自吸泵的使用已经很普遍，但在安装和使用过程中仍需注意一些事项，以确保其安全和有效运行。

本文将为您介绍2024年自吸泵类的安装使用以及注意事项。

一、自吸泵安装：1.选址合理：自吸泵的选址应考虑到供水源的位置、使用场所的情况、水泵管道的走向等因素。

通常，自吸泵应安装在靠近供水源的地方，并且地势应较低，以利于自吸。

同时，应确保自吸泵周围没有障碍物，以充分发挥其工作效能。

2.基础牢固：为了确保自吸泵的稳定运行，应确保其基础牢固可靠。

自吸泵的安装,自吸泵安装图,自吸泵安装前后的检查1、自吸泵安装前的检查通常，自吸泵在出厂前已经过检验和试验。

安装前应首先对照装箱单检查设备的型号、参数是否正确，零部件是否齐全完好·随机携带的技术资料及质量证明是否齐全。

核对无误后，应详细阅读有关技术资料．特别是使用说明书．掌握有关的技术要求和操作要领．然后再进行自吸泵的安装．切忌盲目操作。

2、自吸泵的安装为保证水泵处于良好的工作状态，必须正确进行自吸泵的安装。

(1)自吸离心泵机组应采用二次灌浆法进行安装，按照水泵及电机的安装尺寸，将水泵直接安装在基础上。

安装后，机组的中心线应与基础中心线保持一致；机组的中心标高与设计值的偏差直不大于±2 mm，机组的水平允许误差为1／10 000。

(需要了解自吸离心泵信息可以查看自吸离心泵）把钢尺放在联轴器上．检查水泵轴心线与电动机中心线是否重合，若不重合就在电动机底脚下垫薄铁片，使电动机联轴器与钢板尺相符。

为了检查安装精度．在几个不同的位置上用塞尺测量联轴器的轴向间隙，其zui大误差应不大于O．3 mm。

泵与电动机中心线上、下或左、右的zui大误差应不大于0．1 mm。

(2)自吸泵与电动机应安装在牢固的基础上．不应添垫软垫，如橡胶等，以承受自吸泵的全部重量并消除振动。

用水平仪检查机组的水平度，找平后，将地脚螺栓均匀拧紧。

用水泥浇灌泵座及地脚螺栓孔，水泥干固后，再检查一下水平度。

(3)管路和阀门的重量不宜由泵承担，分别考虑其支撑。

3、自吸泵安装图（1）工业自吸泵安装图（2）家用自吸泵安装图4、自吸泵安装后的调整自吸泵在安装、找正后应进行检查与调整。

(1)按照使用说明书的要求，检查叶轮与密封环的间隙。

(2)电动机旋转方向的调整：电动机的旋转方向应确保与规定的方向一致，不得反向旋转，否则会造成自吸泵叶轮脱扣或损坏其弛部件。

电动机的转向调整时，应在与自吸泵完全脱开的状态下进行，在确认电动机的旋转方向符合要求时才能与自吸泵连接，不允许盲目开动电动机。

自吸排污泵设备安全操作规程为了确保自吸排污泵设备（以下简称“设备”）的安全性，保障运行过程中的人员和设备的安全，规范设备的操作规程，本文给出了自吸排污泵设备的安全操作规程和注意事项。

一、设备基本情况1.设备名称：自吸排污泵2.设备型号：XXX3.生产厂家：XXX公司4.设备用途：用于排放污水及污物二、设备安全操作规程在设备使用前、使用中、使用后，都需要严格遵守以下安全操作规程，确保设备的正常运行和人员的安全。

1. 使用前安全操作规程1.首先核对设备型号、规格、电压、功率等参数是否与所需相符，确认后方可投入使用。

2.在使用之前，需要检查各接口位置是否牢固，设备是否有裂纹、严重锈蚀、老化、渗漏、松动等情况，如果发现问题需要及时进行维修或更换。

3.安装完毕后，应将设备接地，以确保用户、设备和系统的安全。

4.为了保障设备操作安全，请使用封闭式、密闭式输送系统，避免因为外部因素导致工作异常。

2. 使用中安全操作规程1.在设备操作过程中，应严格按照使用说明书操作，不得操作失误或者随意操作。

2.在设备正常运行过程中，应注意设备的运行声音和声音频率，发现异常时应立即停机检查。

3.在排水设备操作中，随时保持注意力，不依赖于安全保护设备。

4.设备使用中不得长时间超时运行，以防设备过热或产生故障。

5.不要在设备操作过程中将番茄、芹菜等膜状物投入水箱内，以免影响设备运行。

3. 使用后安全操作规程1.设备使用结束后，应及时关闭电源。

2.在设备关闭后，应检查设备上是否还残有上料、出料物，如有需清理干净并切断电源。

3.每次使用后请对设备进行彻底的清洁和检查，以确保设备的安全卫生状态。

三、注意事项1.自吸排污泵是一种可维护的设备，在维护工作中要格外注意设备的操作规程和安全事项。

2.不得在设备生产气味时进行操作。

3.不得将非厕所内可冲厕纸和人类废料之外的任何东西倾倒到设备内。

4.操作时请注意个人的安全、设备的安全、系统的安全。

5.不得长时间运行设备，在设备运行期间注意观察设备运行情况，避免已知故障的分析早期发现和处理。
