04砌筑工程(1)

砌筑工具，如瓦刀、泥抹子、线坠子和水平尺 等。
在选择材料和工具时，应考虑其耐用性、实用性和经济性等因素。
03 砌筑技术与方法
基础砌筑技术
基础砌筑概述
基础是建筑物的重要组成部分，承担着承载建筑物重量的 任务。基础砌筑技术包括地基处理、垫层施工、砖石基础 砌筑等多个方面。
墙体质量检测与验收
墙体砌筑完成后，应进行质量检测与 验收，包括外观检查、尺寸测量、强 度测试等方面，以确保墙体符合设计 要求和使用安全。
砖石结构砌筑技术
砖石结构砌筑概述
砖石结构是指以砖石为主要材料的建筑结构形式 ，具有耐久性好、防火性能高等优点。
砖石墙体的砌筑方法
砖石墙体的砌筑方法包括平砌法、丁字砌法、十 字交叉砌法等。选择合适的砌筑方法，确保墙体 的稳定性和承载能力。
通过专业的检测工具和方法，对砌筑工程进行全面的质量检 测，包括强度、密实度、平整度、垂直度等方面的检测。
质量评估
根据质量检测结果，对砌筑工程质量进行评估，分析存在的 问题和原因，提出相应的改进措施，确保工程质量符合要求 。
工程验收与维护
工程验收
在砌筑工程完工后，组织相关人员进行工程验收，检查工程是否符合设计要求 和质量标准，确保工程质量和安全。
工程维护
在砌筑工程投入使用后，定期进行维护和保养，及时发现和处理存在的质量问 题，保持工程的使用效果和寿命。
05 砌筑工程案例分析
古代砌筑工程案例
总结词
历史悠久、技术精湛
秦始皇陵
作为中国历史上最早的大型砌筑工程之一，秦始皇陵以其规模宏大、 设计精巧而著称，反映了古代砌筑技术的卓越水平。
古罗马斗兽场
垫层施工要点
垫层是基础与地面之间的过渡层，具有分散建筑物重量、 防止土壤侵蚀等作用。垫层施工时需注意材料选择、厚度 控制和排水设计等方面。

过梁：砌体门窗洞口须设过梁，过梁形式有： 钢筋混凝土过梁，钢筋砖过梁，砖平拱过梁和砖 半圆拱过梁。
梁垫位置处理：为避免因预制梁板与砌体顶 面接触不紧密对梁板和砌体受力不利，以及给房 顶抹灰和地面施工等带来不利影响，搁置预制梁 板的砌体顶面应找平，安装时应座浆。
8．承重墙体墙顶和砖砌体台阶
每层承重墙的最上一皮砖或梁、梁垫下面， 或砖砌体的台阶水平面上及挑出部分最上一皮砖 均应采用顶砌层砌筑。
3.错缝搭接：
目的：保证砌体材料能均匀地传递荷载，提高砌体的整体性、 稳定性和承载能力。
措施：采用适宜的组砌形式。—— 一顺一丁
百格网就是按照一块标准砖的尺寸为外边尺寸，在该 矩形内均分为100 分格，专
⑵直槎：凸槎
3.4.4 砖砌体的抗震增强措施：
预防措施： 砌筑前应先测定所砌部位基面标高误差，通过调整灰
缝厚度来调整墙体标高；标高误差宜分配在一步架的各层 砖缝中，逐层调整；操作时挂线两端应相互呼应，并经常 检查与皮数杆的砌层号是否相符。
5．砌砖
砌筑方法：三一砌法、铺灰砌砖。 铺灰砌砖的操作方法：
满刀灰砌筑法（也称提刀灰），夹灰器、 大铲铺灰及单手挤浆法，铺灰器、灰瓢铺灰 及双手挤浆法等。
9．填充墙墙顶斜砌
框架结构（或其他结构）填充墙砌筑时，为 保证填充墙与墙顶梁（或板）填充紧密，需采用 墙顶斜砌的方法进行砌筑。
砖柱的砌筑 砖柱的砌筑要严禁采用包心砌法。
砖基础的砌筑 重点：砖基础砌筑所用砂浆一般为水泥砂浆。 大放脚的砌筑。
3.2.4 砖墙砌体的质量要求及保证措施：
质量要求： 横平竖直、灰浆饱满、错缝搭接、接槎可靠
3.1.3 砂浆的强度检验
砌筑砂浆强度等级以标准养护，龄期为28天的标准试 块抗压强度试验结果为准。

屋架下，其高度算至屋架底，无屋架，算至 天棚底另加120mm；有钢筋砼楼隔层者，算至钢筋砼 板底，有框架梁时，算至梁底面；同一墙上板厚不同 时，按平均高度计算。 七、框架间砌体分别按内、外墙不同砂浆强度以框架 间净面积乘墙厚计算，套相应定额。框架外表面镶包 砖部分也并入墙身工程量内一并计算。 八、空斗墙、空花墙、围墙的计算 1、空花墙按空花部分的外型体积以立方米计算，空花 墙外有实砌墙，其实砌部分应以立方米另列项目计算。 2、空斗墙按外形尺寸以立方米计算（计算规则同实心 墙）。
砌筑工程工程量计算规则
十五、其他 1、砖砌台阶按水平投影面积以平方米计算。 2、毛石、方整石台阶均以图示尺寸按立方米计算，毛 石台阶按毛石基础定额执行。 3、墙面、柱、底座、台阶的剁斧以设计展开面积计算； 窗台、腰线以10延长米计算。 4、砖砌地沟沟底与沟壁工程量合并以立方米计算。 5、毛石砌体打荒、錾凿、剁斧按砌体裸露外表面积计 算（錾凿包括打荒，剁斧包括打荒、錾凿，打荒、錾 凿、剁斧不能同时列入）。

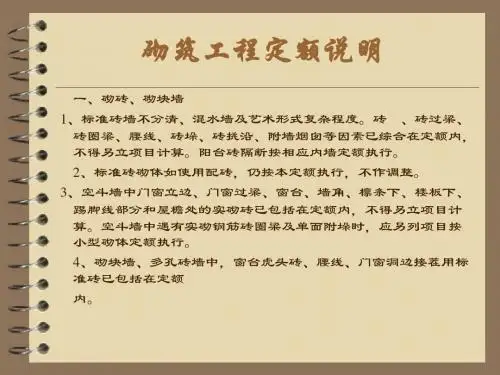

砌筑工程定额说明
一、砌砖、砌块墙 1、标准砖墙不分清、混水墙及艺术形式复杂程度。砖、砖过梁、 砖圈梁、腰线、砖垛、砖挑沿、附墙烟囱等因素已综合在定额内， 不得另立项目计算。阳台砖隔断按相应内墙定额执行。 2、标准砖砌体如使用配砖，仍按本定额执行，不作调整。 3、空斗墙中门窗立边、门窗过梁、窗台、墙角、檩条下、楼板下、 踢脚线部分和屋檐处的实砌砖已包括在定额内，不得另立项目计 算。空斗墙中遇有实砌钢筋砖圈梁及单面附垛时，应另列项目按 小型砌体定额执行。 4、砌块墙、多孔砖墙中，窗台虎头砖、腰线、门窗洞边接茬用标 准砖已包括在定额 内。
砌筑工程工程量计算规则
3、围墙：砖砌围墙按设计图示尺寸以立方米计算，其 围墙附垛及砖压顶应并入墙身工程量内；砖围墙上有 砼花格、砼压顶时，砼花格及压顶应按第五章规定另 行计算，其围墙高度算至砼压顶下表面。 九、多孔砖、空心砖墙按图示墙厚以立方米计算，不 扣除砖孔空心部分体积。 十、填充墙按外形体积以立方米计算，其实砌部分及 填充料已包括在定额内，不另计算。 砖柱基、柱身不分断面均以设计体积计算，柱身、柱 基工程量合并套“砖柱”定额。柱基与柱身砌体品种 不同时，应分开计算并分别套用相应定额。

5、框架间墙高度，内外墙自框架梁顶面算至上一层框 架梁底面；有地下室者，自基础底板(或基础梁)顶面算至上 一层框架梁底。如图3—14。
L
L
H L
框架柱
H
室外地坪
混凝土板
框架梁
H 基础底板
图3—14 6、框架间墙长度按设计框架柱间净长线计算。
二、砌筑工程量计算
(一)基础：各种基础均以立方米计算。 1、条形基础 (1)外墙按设计外墙中心线长度、内墙按设计内墙净长度 乘以设计断面计算。 (2)基础大放脚T形接头处的重叠部分以及嵌入基础的钢筋、 铁件、管道、基础防潮层、单个面积在0.3ｍ2以内的孔洞所 占体积不予扣除，但靠墙暖气沟的挑檐亦不增加，附墙垛基
(二)轻质条板墙，不论空心条板或实心条板，均按厂家提供墙板 半成品(包括板内预埋件，配套吊挂件、U形卡等)，现场安装编制。
(三)轻质条板墙中与门窗连接的钢筋码和钢板(预埋件)，定额已综 合考虑，但钢柱门框、铝门框、木门框及其固定件(或连接件)按有 关章节相应项目另行计算。
(四)钢丝网架水泥夹心板厚是指钢丝网架厚度，不包括抹灰厚度。
注意：条形基础与墙身使用不同材料，且分界线位于设计室内地坪 300ｍｍ以内，300ｍｍ以内部分应并入相应墙身工程量内计算。 砖基础 套3-1-1 定额基价＝1389.81元/10ｍ3
(二)墙
1、外墙、内墙、框架间墙(轻质墙板、漏空花格及隔断板 除外)按其高度乘以长度乘以设计厚度以立方米计算。框架外表 贴砖部分并入框架间砌体工程量内计算。
图3-1
基础
图3-2
（二）围墙以设计室外地坪为界，室外地坪以下为基础以上为墙身。 如图3—2所示。
（三）室内柱以设计室内地坪为界，以下为柱基础，以上 为柱。室外柱以设计室外地坪为界，以下为柱基础，以上 为柱。如图3-3、 3-4所示。
