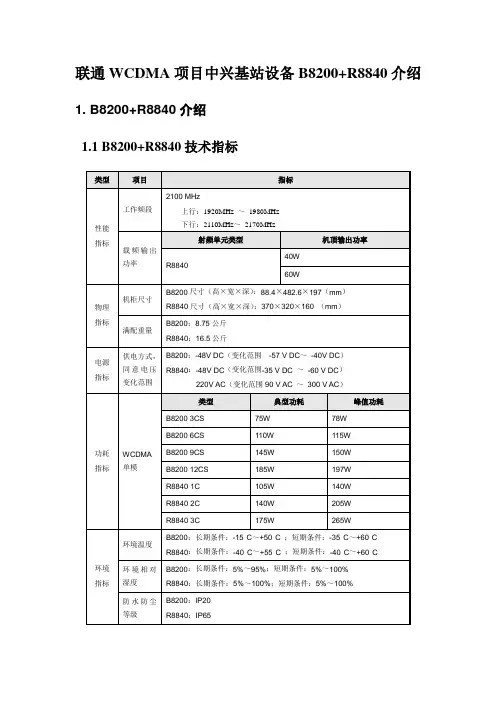

联通WCDMA项目中兴基站设备B8200+R8840介绍1. B8200+R8840介绍1.1 B8200+R8840技术指标类型项目指标接地要求≤10 Ω型号尺寸(高×宽×深)重量功耗供电方式B8200 88.4mm×482.6mm×197mm 8.75公斤185W -48VDC R8840 370mm×320mm×160mm 16.5公斤175W -48VDC或者220V AC 室内防雷箱400mm×450mm×105mm 8公斤-48CDC 室外防雷箱305mm×238mm×106mm 3公斤-48VDC B8200如使用交流供电,需外置一个AC/DC电源模块(19英寸宽,1U高度)1.2 B8200板面图B8200要紧单板描述:单板名称单板功能描述CC 操纵与时钟(Control & Clock)板FS 光纤交换(Fabric Switch)板UBPG GSM基带处理(Universal Baseband Processing board for GSM)板BPC WCDMA基带处理(Base band Processing type C for WCDMA)板SA 现场告警(Site Alarm)板PM 电源模块(Power Module)FAN 风扇模块(FAN Module)1.3 R8840外观图与接口图1、BBU与RRU的光纤接口2、RRU光纤级联接口3、电调天线接口4、室外防雷箱监控接口5、电源接口(交流或者直流)6、射频线接口(RX)7、射频线接口(RX/TX)8、频点扩展接口(RXout)9、频点扩展接口(RXin)10.整机接地编号标识接口功能接口类型1 LC1 BBU与RRU的接口LC型光接口(IEC 874)2 LC2 RRU级联接口LC型光接口(IEC 874)3 AISG AISG设备接口即电调天线接口。
上海联通WCDMA项目中兴基站设备B8200+R8840 1. B8200+R8840介绍1.1 B8200+R8840技术指标类型项目指标接地要求≤10 Ω型号尺寸(高×宽×深)重量功耗供电方式B8200 88.4mm×482.6mm×197mm 8.75公斤185W -48VDCR8840 370mm×320mm×160mm 16.5公斤175W -48VDC或220V AC 室内防雷箱400mm×450mm×105mm 8公斤-48CDC 室外防雷箱305mm×238mm×106mm 3公斤-48VDCB8200如采用交流供电,需外置一个AC/DC电源模块(19英寸宽,1U高度)1.2 B8200板面图B8200主要单板描述:单板名称单板功能描述CC 控制与时钟(Control & Clock)板FS 光纤交换(Fabric Switch)板UBPG GSM基带处理(Universal Baseband Processing board for GSM)板BPC WCDMA基带处理(Base band Processing type C for WCDMA)板SA 现场告警(Site Alarm)板PM 电源模块(Power Module)FAN 风扇模块(FAN Module)1.3 R8840外观图和接口图1、BBU与RRU的光纤接口2、RRU光纤级联接口3、电调天线接口4、室外防雷箱监控接口5、电源接口(交流或直流)6、射频线接口(RX)7、射频线接口(RX/TX)8、频点扩展接口(RXout)9、频点扩展接口(RXin)10.整机接地编号标识接口功能接口类型1 LC1 BBU与RRU的接口LC型光接口(IEC 874)2 LC2 RRU级联接口LC型光接口(IEC 874)3 AISG AISG设备接口即电调天线接口。

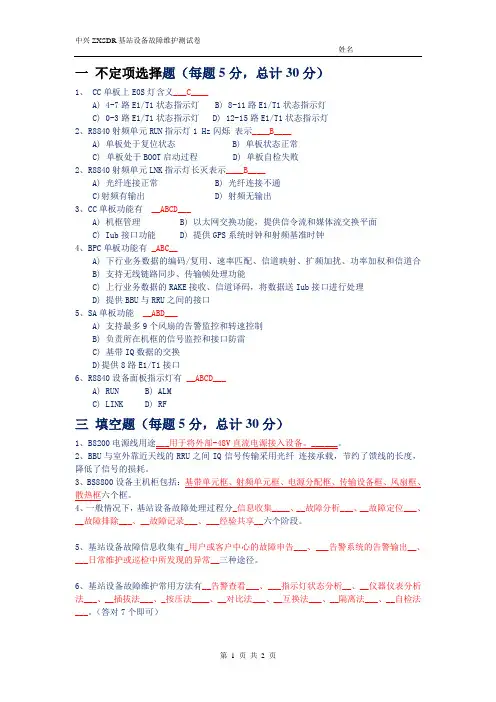

一不定项选择题(每题5分,总计30分)1、 CC单板上E0S灯含义___C____A) 4-7路E1/T1状态指示灯B) 8-11路E1/T1状态指示灯C) 0-3路E1/T1状态指示灯 D) 12-15路E1/T1状态指示灯2、R8840射频单元RUN指示灯1 Hz闪烁表示____B____A) 单板处于复位状态B) 单板状态正常C)单板处于BOOT启动过程 D) 单板自检失败2、R8840射频单元LNK指示灯长灭表示____B____A) 光纤连接正常B) 光纤连接不通C)射频有输出 D) 射频无输出3、CC单板功能有__ABCD___A) 机框管理 B) 以太网交换功能,提供信令流和媒体流交换平面C) Iub接口功能D) 提供GPS系统时钟和射频基准时钟4、BPC单板功能有_ABC__A) 下行业务数据的编码/复用、速率匹配、信道映射、扩频加扰、功率加权和信道合B) 支持无线链路同步、传输帧处理功能C) 上行业务数据的RAKE接收、信道译码,将数据送Iub接口进行处理D) 提供BBU与RRU之间的接口5、SA单板功能__ABD___A) 支持最多9个风扇的告警监控和转速控制B) 负责所在机框的信号监控和接口防雷C) 基带IQ数据的交换D)提供8路E1/T1接口6、R8840设备面板指示灯有__ABCD___A) RUN B) ALMC) LINK D) RF三填空题(每题5分,总计30分)1、B8200电源线用途___用于将外部-48V直流电源接入设备。
______。
2、BBU与室外靠近天线的RRU之间IQ信号传输采用光纤连接承载,节约了馈线的长度,降低了信号的损耗。
3、BS8800设备主机柜包括:基带单元框、射频单元框、电源分配框、传输设备框、风扇框、散热框六个框。
4、一般情况下,基站设备故障处理过程分_信息收集____、__故障分析___、__故障定位___、__故障排除___、__故障记录___、___经验共享__六个阶段。
ZXSDRB8200&R8860调试指导手册目录第1章调试准备 ................................ 错误!未指定书签。
1.1上电前检查流程图........................ 错误!未指定书签。
1.2单板检查 ............................... 错误!未指定书签。
1.2.1SA板内部跳线开关检查 .............. 错误!未指定书签。
1.3输入电源检查............................ 错误!未指定书签。
1.4线缆连接检查............................ 错误!未指定书签。
1.5设备上电/下电........................... 错误!未指定书签。
1.5.1B8200上电/下电.................... 错误!未指定书签。
1.5.2R8860上电/下电.................... 错误!未指定书签。
第2章LMT安装和使用........................... 错误!未指定书签。
2.1LMT安装 ................................ 错误!未指定书签。
2.1.1安装JAVA环境软件................. 错误!未指定书签。
2.1.2修改IE浏览器设置................. 错误!未指定书签。
2.2LMT客户端IP设置........................ 错误!未指定书签。
2.3LMT软件安装............................. 错误!未指定书签。
2.4LMT使用 ................................ 错误!未指定书签。
2.4.1配置文件导出...................... 错误!未指定书签。
中兴B8200配置流程与常见问题分析作者:陈世文来源:《中小企业管理与科技·下旬》2010年第12期摘要:本文对中兴B8200产品的系统架构、配置流程与常见问题进行了简析。
关键词:中兴B8200 配置流程 iBSC SDR0 引言中兴软基站平台采用基带和射频部分分离的架构,产品形态可以是分布式BBU+RRU,也可以是宏基站。
BBU采用先进的MicroTCA标准架构,是业界第一个基于MicroTCA的基站产品,也是业界体积最小的BBU产品。
RRU架构上预留了足够的资源,能够支持未来演进和双模共存的要求。
ZTE CDMA2000 BBU+RRU分布式基站解决方案的优势包括:节省建网的人工费用和工程实施费用;既可快速建网,又可节约机房租用费用;升级扩容方便;整体上减少网络站点数,降低建网的成本;分布式组网,可有效利用运营商的网络资源:更具前瞻性的通用化基站平台,便于向4G演进。
1 产品简介ZXSDR B8200是ZTE CDMA2000 BBU+RRU分布式基站解决方案中的基带处理单元产品。
它完成基带的调制与解调、无线资源的分配、呼叫处理、功率控制与软切换等功能。
它基于全IP平台设计,是目前业界体积最小的BBU设备。
它具有占用机房空间小、便于运输、安装方式灵活等特点,既适用于室内也适用于室外配套柜应用。
ZXSDR B8200产品单机箱支持36载扇容量的CDMA2000 1X业务或1xEV-DO业务。
2 系统架构ZXSDR B8200产品基于易扩展、更具灵活性的MicroTCA (又叫uTCA)开放式标准通信服务平台设计。
ZXSDR B8200由以下模块组成:控制与时钟模块(CC)、信道处理模块(CH)、网络交换模块(FS)、环境告警模块(SA)、风扇阵列模块(FA)、电源模块(PM)。
ZXSDR B8200系统内的信号流程如下:前向:从BSC来的业务数据经CC进入BDS,在CC上作Abis口IP传输协议终结(对于E1/T1接入需完成cUDP/PPPMUX/MP/HDLC协议及NAT转换;对于以太网方式接入,根据具体应用来判断是否需要实现NAT转换),通过千兆以太网送到CH,信道板对其进行CDMA 调制,调制后的IQ数据进行复用,送到FS进行IQ交换,在FS的IQ交换上进行解复用、交叉、组帧、并串转换,再后通过CPRI光口分发出去。
ZXSDR B8200 & R8860 调试指导手册目录第1章调试准备........................................................................................................................................ 1-41.1 上电前检查流程图....................................................................................................................... 1-41.2 单板检查....................................................................................................................................... 1-41.2.1 SA板内部跳线开关检查................................................................................................... 1-51.3 输入电源检查............................................................................................................................... 1-61.4 线缆连接检查............................................................................................................................... 1-71.5 设备上电/下电 ............................................................................................................................. 1-71.5.1 B8200上电/下电................................................................................................................ 1-71.5.2 R8860上电/下电................................................................................................................ 1-7 第2章LMT安装和使用 .......................................................................................................................... 2-12.1 LMT安装 ...................................................................................................................................... 2-12.1.1 安装JA V A环境软件......................................................................................................... 2-12.1.2 修改IE浏览器设置.......................................................................................................... 2-12.2 LMT客户端IP设置..................................................................................................................... 2-22.3 LMT软件安装 .............................................................................................................................. 2-22.4 LMT使用 ...................................................................................................................................... 2-42.4.1 配置文件导出.................................................................................................................... 2-42.5 开通工具准备 (5)2.6 开通软件准备 (5)2.7 B8200硬件准备 (5)2.7.1 B8200配置示意图 (6)2.7.2 B8200单板 (6)2.7.3 B8200线缆连接示意图 (7)第3章数据配置 (9)3.1 版本管理 (9)3.1.1 版本检查 (9)3.1.2 版本升级 (9)3.2 Node B配置 (11)3.3 地面资源配置 (14)第一步,拓扑结构 (14)第二步,干结点配置 (16)3.4 传输资源配置 (17)3.4.1 使用E1/T1时传输资源配置 (18)3.4.2 使用FE时传输资源配置 (28)第4章附录B ................................................................................................................ 错误!未定义书签。

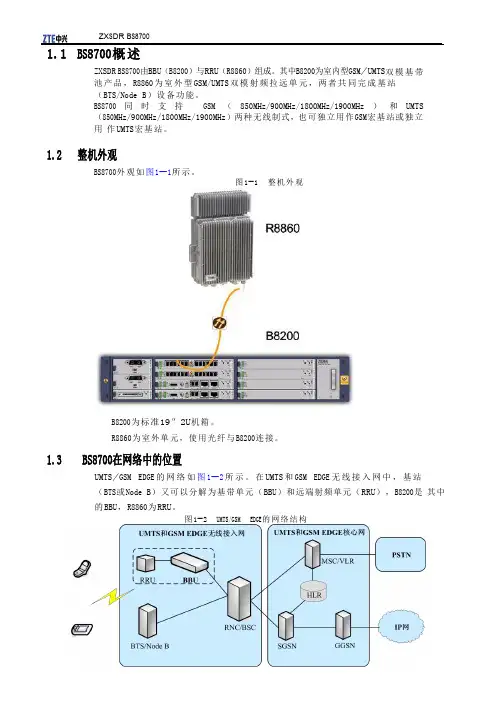

1.1BS8700概述ZXSDR BS8700由BBU(B8200)与RRU(R8860)组成。
其中B8200为室内型GSM/UMTS双模基带池产品,R8860为室外型GSM/UMTS 双模射频拉远单元,两者共同完成基站(BTS/Node B)设备功能。
BS8700同时支持GSM(850MHz/900MHz/1800MHz/1900MHz)和UMTS(850MHz/900MHz/1800MHz/1900MHz)两种无线制式,也可独立用作GSM宏基站或独立用作UMTS宏基站。
1.2整机外观BS8700外观如图1-1所示。
图1-1整机外观B8200为标准19″2U机箱。
R8860为室外单元,使用光纤与B8200连接。
1.3 BS8700在网络中的位置UMTS/GSM EDGE的网络如图1-2所示。
在UMTS 和GSM EDGE无线接入网中,基站(BTS或Node B)又可以分解为基带单元(BBU)和远端射频单元(RRU),B8200是其中的BBU,R8860为RRU。
图1-2UMTS/GSM EDGE的网络结构1.4设备组成B8200B8200设备由机框内插单板/模块组成,如图1-3所示。
图1-3BS8700设备组成单板/模块包括:控制与时钟模块CC网络交换模块FS电源模块PM现场告警模块SA风扇模块FA基带处理板C型BPC通用GSM基带处理板UBPG环境监控扩展模块SER8860R8860为一体化机箱,内部包括双模收发信板、功放单元、双工滤波模块、接口交换板、接口防护板以及电源模块各种功能单元。
1.5产品功能基本功能BS8700同RRU一起,在Um/Uu、Abis/Iub、O&M上完成以下基本功能:在Um/Uu接口上完成MS/UE的接入和无线链路的传输功能,包括:¢上变频/下变频处理和调制解调¢信道编码和解码¢信道复用和解复用¢测量和报告¢功率控制¢发射分集¢接收分集¢校准¢同步BS8700通过Abis/Iub接口与BSC/RNC相连,完成以下功能:¢小区管理¢上报BTS/Node B测量信息¢广播系统消息¢执行RNC下发的接入控制、移动性管理、无线资源管理和控制命令¢处理FP协议在O&M接口上,BS8700提供了系统管理功能,包括:¢配置管理¢告警管理¢状态检测¢系统监测除此之外,BS8700也提供以下基本功能:支持GSM Phase I/GSM Phase II/GSM Phase II plus标准支持WCDMA R99/R4/R5/R6/R7标准支持GPRS CS1~CS4、EDGE MCS1~MCS9;支持依据监测和测量结果动态改变信道编码支持跳频支持非连续发射支持时间提前量(TA)计算支持公共BCCH业务功能BS8700支持以下业务:GSM&EDGE:¢FR:全速率语音业务¢EFR:增强全速率语音业务¢HR:半速率语音业务¢AMR:自适应多速率语音业务¢F9.6:9.6kbps全速率数据业务¢GPRS/EDGE定位业务:¢Cell ID的定位业务¢Cell ID+RTT方式的定位业务¢AGPS定位业务R99业务:¢上下行支持QPSK,最大速率384kbps¢CS域:AMR语音业务(支持8种速率)、CS64kbps业务¢PS域:UL/DL64kbps、UL/DL128kbps、UL/DL384kbps业务¢组合业务:CS域(AMR12.2kbps/CS64kbps)+PS域(UL/DL64kbps、UL/DL 128kbps、UL/DL384kbps)HSDPA业务:¢下行支持16QAM,最大速率:14.4Mbps¢下行支持64QAM,最大速率:21.6Mbps¢最大支持15个码道¢支持在不同载频上支持HSDPA和R99业务¢支持同频和异频切换以及HSDPA和R99之间的切换¢支持组合业务¢支持流业务HSUPA业务:¢上行支持QPSK,最大速率(5类终端)2Mbps¢上行支持QPSK,最大速率(6类终端)5.74MbpsMBMS业务:¢支持广播和组播功能,组播功能支持点到点和点到多点方式¢支持移动性管理¢支持流和背景MBMS业务1.6产品特点提供ATM/IP双协议栈:支持Hybrid IP和All IP组网支持WCDMA/GSM双模配置:¢WCDMA单模配置,支持192CE/6CS,最大提供30CS基带处理能力。

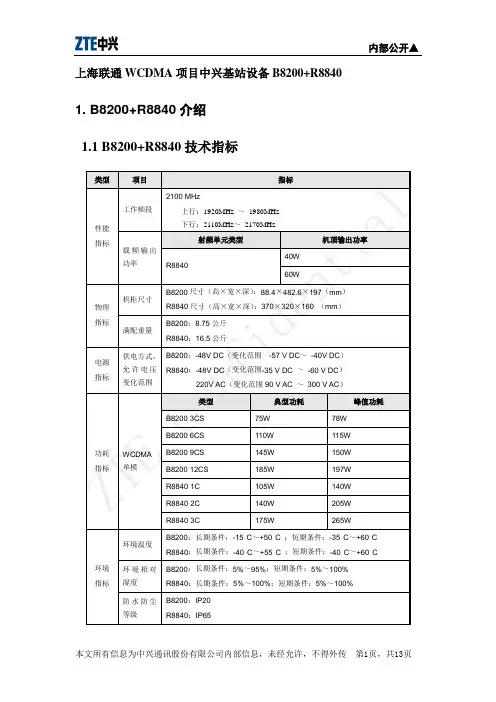

上海联通WCDMA项目中兴基站设备B8200+R8840 1. B8200+R8840介绍1.1 B8200+R8840技术指标类型项目指标接地要求≤10 Ω型号尺寸(高×宽×深)重量功耗供电方式B8200 88.4mm×482.6mm×197mm 8.75公斤185W -48VDCR8840 370mm×320mm×160mm 16.5公斤175W -48VDC或220VAC 室内防雷箱400mm×450mm×105mm 8公斤-48CDC 室外防雷箱305mm×238mm×106mm 3公斤-48VDC B8200如采用交流供电,需外置一个AC/DC电源模块(19英寸宽,1U高度)1.2 B8200板面图B8200主要单板描述:单板名称单板功能描述CC 控制与时钟(Control & Clock)板FS 光纤交换(Fabric Switch)板UBPG GSM基带处理(Universal Baseband Processing board for GSM)板BPC WCDMA基带处理(Base band Processing type C for WCDMA)板SA 现场告警(Site Alarm)板PM 电源模块(Power Module)FAN 风扇模块(FAN Module)1.3 R8840外观图和接口图1、BBU与RRU的光纤接口2、RRU光纤级联接口3、电调天线接口4、室外防雷箱监控接口5、电源接口(交流或直流)6、射频线接口(RX)7、射频线接口(RX/TX)8、频点扩展接口(RXout)9、频点扩展接口(RXin) 10.整机接地R8840接口功能说明:编号标识接口功能接口类型1 LC1 BBU与RRU的接口LC型光接口(IEC 874)2 LC2 RRU级联接口LC型光接口(IEC 874)3 AISG AISG设备接口即电调天线接口。
上海联通WCDMA项目中兴基站设备B8200+R8840 1. B8200+R8840介绍
1.1 B8200+R8840技术指标
类型项目指标
接地要求≤10 Ω
型号尺寸(高×宽×深)重量功耗供电方式B8200 88.4mm×482.6mm×197mm 8.75公斤185W -48VDC
R8840 370mm×320mm×160mm 16.5公斤175W -48VDC或220V AC 室内防雷箱400mm×450mm×105mm 8公斤-48CDC 室外防雷箱305mm×238mm×106mm 3公斤-48VDC
B8200如采用交流供电,需外置一个AC/DC电源模块(19英寸宽,1U高度)
1.2 B8200板面图
B8200主要单板描述:
单板名称单板功能描述
CC 控制与时钟(Control & Clock)板
FS 光纤交换(Fabric Switch)板
UBPG GSM基带处理(Universal Baseband Processing board for GSM)板
BPC WCDMA基带处理(Base band Processing type C for WCDMA)板
SA 现场告警(Site Alarm)板
PM 电源模块(Power Module)
FAN 风扇模块(FAN Module)
1.3 R8840外观图和接口图
1、BBU与RRU的光纤接口
2、RRU光纤级联接口
3、电调天线接口
4、室外防雷箱监控接口
5、电源接口(交流或直
流)6、射频线接口(RX)7、射频线接口(RX/TX)8、频点扩展接口(RXout)9、频点扩展接口(RXin)
10.整机接地
编号标识接口功能接口类型
1 LC1 BBU与RRU的接口LC型光接口(IEC 874)
2 LC2 RRU级联接口LC型光接口(IEC 874)
3 AISG AISG设备接口即电调天线接口。
8芯航空插座(IEC
60130-9-ED)
R8840安装在三角塔、拉线塔底下,需要新增
在抱杆上的安装方式
⏹当由于业主阻扰,R8840不能安装在室外时,R8840需安装在室内,采用龙门架一
体化安装方式、挂墙安装方式以及利用现有的安装架方式。
三个R8840安装在室内时,需要增加一个直流电源分配盒(3~4个空开)。
⏹B8200一般安装在室内,采用利用现有的19英寸安装架方式、挂墙的简易安装方式、
19英寸落地安装架方式、龙门架一体化安装方式。
⏹如果没有机房,采用室外的W121 M02安装方式,B8200安装在W121 M02内。
如
果不需要蓄电池柜,那只需要安装一个电池支持柜。
2.2 室内覆盖站点
根据现场站点的实际情况,建议安装在室内覆盖站点上的基站设备按下面的原则进行选择:
⏹有机房:
B8200安装在机房内,采用利用现有19英寸安装架方式、挂墙的简易安装方式以
及19英寸落地安装架方式;
R8840安装在室内,不需要安装室内防雷箱和室外防雷箱;
R8840安装在机房时,采用利用现有的安装架方式或者挂墙安装方式;
R8840拉远安装在其它信源点时,采用挂墙安装,电源是就近原则,一般采用交流供电;如果R8840和B8200之间有现有的光缆,只要在B8200和R8840两侧
使用尾纤连接,利用现有的光缆。
无机房,B8200采用BC8180柜(HUB)安装方式,R8840采用挂墙安装。
电源采用就近取电的方式。
2.3 B8200和R8840安装方式介绍
2.3.1 B8200
2.3.1.1利用已有的19英寸安装架
安装要求:
1)已有的19英寸安装架一般是利用已有的传输架;
2)已有的19英寸安装架至少有2U以上的安装空间;
3)已有的19英寸安装架正面要有不小于400mm的维护空间;
4)已有的19英寸安装架的立柱距后墙或后排机架空间不小于250mm;
5)19英寸安装架侧面应有不小于100mm的空间,方便走线及B8200的散热;
2.3.1.2 19英寸安装架
安装要求:
1)19英寸安装架尺寸:1600mm×520mm×385mm(高×宽×深)
2)19英寸安装架正面要有不小于400mm的维护空间;
3)19英寸安装架的立柱距后墙或后排机架空间不小于400mm;
4)19英寸安装架侧面应有不小于100mm的空间,方便走线及B8200的散热;
5)B8200安装在19英寸安装架上的离底部1000mm的位置上,并且要安装托盘;
2.3.1.3 挂墙的简易安装支架
安装要求:
1)安装支架安装在墙壁上,B8200安装在安装支架内;
2)安装支架正面要有不小于400mm的维护空间;
3)安装支架侧面应有不小于100mm的空间,方便走线及B8200的散热;
4)安装支架尺寸:200mm×500mm×360mm(高×宽×深)。
2.3.1.4 壁挂式安装(BC8180柜)
安装要求:
1)BC8180柜安装在墙壁上,B8200安装在BC8180柜内;
2)BC81810柜正面要有不小于400mm的维护空间;
3)BC8180柜侧面应有不小于100mm的空间,方便走线及B8200的散热;
4)BC8180柜的尺寸:400mm×600mm×300mm(高×宽×深)。
2.3.1.5 龙门架一体化安装方式
安装规范:
1)龙门架的尺寸:450mm×600mm×1600mm(宽×深×
高),龙门架只适合安装在室内,可以安装4个R8840
或者1个B8200+3个R8840;
2)龙门架在水泥地面安装时用M10×100的膨胀螺栓;
3)龙门架在木地板上安装时用M10×40的自攻螺钉;
4)各线缆沿龙门架的左右立柱向上走线,用线扣绑扎。
线
缆走线要美观,整齐;
2.3.1.6 W121 M02安装方式
安装规范:
1)W121 M02柜的尺寸:600mm×600mm×1850mm(宽×深×高),W121 M02柜的电池支持柜的尺寸:600mm×600mm×950mm
(宽×深×高)上面柜是电源支持柜,下面柜是电池柜;
2)电源支持柜中有8U的设备安装空间,防雷插箱、走线槽、B8200占用4U空间,依次从下往上安装,要保证B8200右侧面没有挡
风板;预留的4U空间是安装传输设备或其它设备,如没有安装
设备,需要在右侧安装档风板,前面安装假面板(每块假面板占
1U);
3)W121 M02的进线是采用三芯的电源线缆(只支持单相交流);
4)交流电源线要与直流电源线端口分开;
5)线缆布放美观,合理选择出线端口;
6)剩余的出线口一定做好密封处理;
7)用M4×8不锈钢沉头螺钉安装挡风板时需小心操作,不要掉落到下方的电源插箱中;
8)在电源插箱上方操作时,比如拆装侧面挡风板、托板、烟感等,请在电源插箱上方垫一张保护垫(如报纸、纸板、防静电袋),用于防止小零件调入电源内部;
9)检查烟雾传感器、温度传感器、水淹传感器和门禁是否安装正确;
厌恶传感器的红色外罩是否已摘下;
10)电源监控线、GPS线、传输线缆是如图0-1左图中的孔位置穿到后面去,而B8200的直流电源线以及其它传输设备的电源线是从如图0-2左图中上面的一个孔穿到后面去;
11)在W121 M02柜的容易渗水位置打胶(室温硫化硅橡胶)做防水处理。
容易渗水位置包括两柜叠加的四周缝隙、设备仓内部出线孔之间的缝隙、两柜连接螺栓和没有安装水淹传感器的安装孔。
内部公开▲
本文所有信息为中兴通讯股份有限公司内部信息,未经允许,不得外传 第11页,共11页 2.3.1.7 抱杆安装
3
21 一个R8840的抱杆安装 二个R8840的抱杆安装
三个R8840的抱杆安装
安装要求:
1) 抱杆安装时,需要考虑操作维护空间,应满足如下条件:
● 必须有两个及以上面有安装维护空间>1m (以抱杆中心为基准);
● 如抱杆需靠近墙体或别的设备,抱杆中心与墙面/设备的间距>600mm ;
2) 室外防雷箱安装在R8840的上方,尽量与R8840保持相同的朝向;
3) R8840设备上部需要至少250mm 空间以便于设备散热,下部250mm 的安装空间内
不能有影响出线和接线的障碍物,以便走线。
2.3.1.8 挂墙安装
安装要求:
1) 室外防雷箱尽量靠近R8840安装,间距不小于100mm ;
2) R8840设备上部需要至少250mm 空间以便于设备散热,下部250mm 的安装空间内
不能有影响出线和接线的障碍物,以便走线。
