太阳能集热工程智能控制仪安装使用详述模板

太阳能热水器控制仪使用说明书一、产品简介太阳能热水器控制仪是一种用于控制太阳能热水器系统运行的设备，通过对太阳能热水器的采集、储水、循环等功能进行自动控制，实现系统的高效运行，节约能源，保证热水供应。

该控制仪具有操作简单、功能齐全、稳定可靠的特点，是太阳能热水器系统的重要组成部分。

二、使用前准备1. 请确认控制仪的电源连接正确，接地可靠。

2. 根据控制仪的安装说明书，正确连接控制仪与太阳能热水器系统的各部件。

3. 检查控制仪的按钮、显示屏等是否正常，确保设备完好无损。

4. 在确保安全的情况下，通电测试控制仪是否能正常运行。

三、操作说明1. 开机与关机：按下控制仪上的开关按钮，即可开机，显示屏亮起并显示当前系统运行状态。

长按开关按钮，即可关闭控制仪。

2. 切换模式：控制仪具有手动模式和自动模式两种功能。

在手动模式下，用户可以手动调节系统运行状态；在自动模式下，控制仪将根据设定的参数自动控制系统运行。

3. 参数设置：用户可以根据自己的需求，设置控制仪的相关参数，如温度设定、时间设定等。

通过按键操作，进入设置界面，根据提示进行参数设置，确认保存后即可生效。

4. 显示信息：控制仪的显示屏可以显示当前的系统运行状态，包括水温、循环状态、供热状态等信息。

用户可以通过显示屏实时了解系统的运行情况。

5. 故障处理：如果控制仪出现故障或异常情况，系统将会发出报警提示。

用户需要及时查看显示屏上的提示信息，根据提示进行故障排除或维修。

严禁私自拆卸控制仪，以免造成损坏或安全事故。

四、注意事项1. 请勿尝试在未经专业培训的情况下进行控制仪的维修和调试。

2. 在使用过程中请勿让控制仪受到强烈震动或挤压。

3. 请定期清洁控制仪的表面，保持干燥清洁，避免灰尘积累影响使用。

4. 如非必要，请勿更改控制仪的相关参数，以免影响系统运行稳定性。

5. 如果长期不使用控制仪，请拔掉电源插头，以保证设备的安全性。

五、结语太阳能热水器控制仪是一种智能化的设备，通过合理使用和维护，可以为用户提供舒适的热水使用体验。

HS2018太阳能控制器安装使用说明书HS2018系列分体式太阳能热水器控制器，采用绿色背光，触摸屏液晶，控制主板与控制面板分离式设计，通过实时通讯，来控制太阳能集热器端与水箱端热交换泵（太阳能循环泵）、用户端生活热水循环泵（用水端循环泵）和定时启动辅助电加热等设备，以实现系统自动运行，方便用户使用的目的。

HS2018采用微电脑控制技术，大屏幕液晶显示，通过触摸屏按键可选择制热功能。

液晶显示状态有：四组温度查询，集热器与水箱热交换循环泵控制，辅助电加热功能等。

基本功能T1太阳板集热器温度测量并显示 T2水箱下部温度测量并显示 T3水箱上部温度测量并显示 T4生活热水管道循环温度测量并显示 时钟功能分时段启动辅助电加热功能，适用于峰谷供电地区 绿色背光功能 温度校准功能水箱温度高温保护功能 水箱内电加热智能控制功能 通过控制电动三通阀与锅炉联动 恢复出厂设定参数功能 控制面板和执行器具有通讯功能 故障诊断功能 融雪功能技术参数显示：LCD 按键：触摸屏温度传感器：NTC 395010K 测温误差：±1℃继电器：联机、泵和阀：<3A （阻性负载）电加热：<18A （阻性负载）显示部分自耗功率：<2W输入电源电压（控制盒）：AC220V ±10%，50/60Hz 工作环境温度：-5℃～45℃ 工作湿度：≤90%温控器外形尺寸：104×93×17.5mm （宽×高×厚） 安装孔距：60mm （标准） 防护等级：IP 30使用说明触摸屏按键操作✍开/关机：在关机状态下，按“”键，开机；在开机状态下，长按“”键2秒钟，关机。

✍温度查询：点击“温度查询”键显示可以分别查询显示T1、T2、T3、T4的温度，查询完后按任意键退出查询界面，或是13秒钟后自动退出查询界面。

✍设置时钟：长按“时钟”键2秒钟激活“当前时钟”修改功能，在温度值下面显示“ ”键和“ ”键，并且当前时钟的小时会闪烁，通过“时钟”键切换小时和分钟，再通过“ ”键和“ ”键修改小时或分钟，设置完后按其它任意键保存退出“当前时钟”修改界面，或是13秒钟后自动保存退出“当前时钟”修改界面。

定时上水时间1设置：
在设置定时上水时间前应确认时钟准确。按动“功能”键9次，到定时上水指示灯亮，且定时时间小时数闪动，用“”或“”键调节到需要启动上水的小时值，再按动“功能”键一次，到定时时间分钟数闪动，用“”或“”键调节到需要启动上水的分钟值。定时上水时间设置完成。
定时上水时间2设置：
在设置定时上水时间前应确认时钟准确。按动“功能”键11次，到定时上水指示灯亮，且定时时间小时数闪动，用“”或“”键调节到需要启动上水的小时值，再按动“功能”键一次，到定时时间分钟数闪动，用“”或“”键调节到需要启动上水的分钟值。定时上水时间设置完成。
9.手动加热：手动启动辅助加热，把恒温水箱内的水加热到设定温度+2℃后停止加热。
10.定时加热：在设定的时间（3次），可任意设定辅助加热定时启动时间（建议设定在下午3时至5时之间）。当恒温水箱温度T4在设定时间前达到设定温度+2℃时，辅助加热自动取消；而当水箱温度在设定时间前未达到设定温度+2℃时，辅助加热自动启动，直到恒温水箱温度T4大于设定值+2℃时停止加热。真正做到光电互补，既节电又保证全天候使用。
只有合格的专业人员允许操作本设备。并且在使用之前，需要熟悉本手册中所有的安全说明和安装操作方法。
设备需要安全的供电电源，且设备必须接地。
禁止将本设备安装在有震动、电磁干扰、潮湿或污染的环境中，如粉尘及腐蚀性气体。
本设备只能按制造商规定的用途使用，未授权的修改或使用非本制造商所出售或推荐的零配件会引起对设备的破坏。
2、运行原理图（见附图一）
3、控制部分电路图
4、控制柜内接线端子图（详图见附图）
5、温度传感器和水位传感器的安装
1）按照运行原理图和接线端子图把温度传感器和水位传感器接到相应的位置。

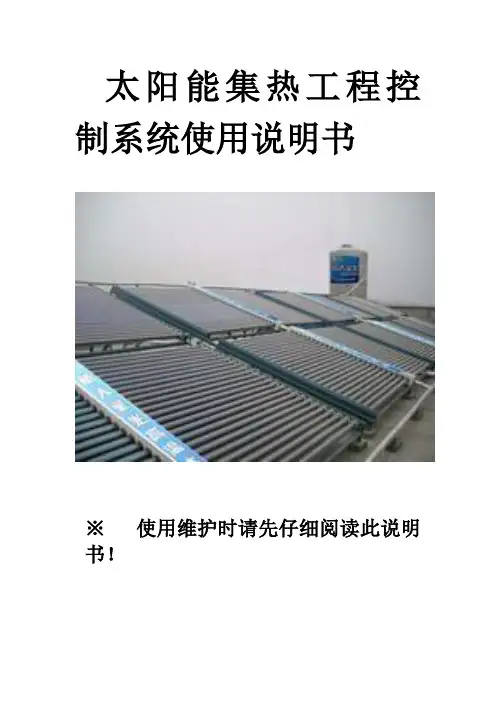

太阳能集热工程控制系统使用说明书※使用维护时请先仔细阅读此说明书！目录◆前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、◆一.太阳能控制器使用说明及故障处理◆二.长菱热泵控制器使用说明及故障处理◆三.太阳能管的日常巡检和换取注意事件前言尊敬的用户：感谢您使用本公司太阳能集热工程控制系统，该控制系统应用最新单片机技术开发而成。

特点：水温水位LED彩屏显示，上水、加热实现全智能，采用人性化设计，具有水位/水温预制、定时上水/加热、恒温加热、恒水位补水、手动控制等功能，具备防高温、防干烧、高灵敏漏电保护等安全保护功能及集热和用户管道双重循环功能，使用于对热水有全天候需求的各种太阳能集热工程。

一. 太阳能控制器使用说明及故障处理1、使用电源：AC220V 50HZ2、主机功耗：<8W3、测温精度：+-1℃4、测温范围：-10℃--+130℃5、显示范围：-9℃--+99℃6、水位分档：5档7、电磁阀电压：AC220V※功能及设置正确设置参数后，控制系统可实现全智能化，不建议手动强制启停各项功能。

注意：开机15秒为系统参数稳定期，所有按键锁定，不可操作!1、开机自检：上电时显示屏全亮，蜂鸣器长鸣一声，表示系统开始正常工作。

2、水位显示：水位显示区域，显示当前水位值。

其中“20”闪烁表示缺水。

3、温度显示：温度显示区域（℃）循环显示水箱温度、用户管道温度和集热器温度，由数字左边的指示灯指示测温点，每5秒切换一次。

4、功能状态指示：功能指示图标或文字不亮，表示该功能处于未启用状态；功能指示图标或文字长亮，表示该功能处于启用状态但此刻没运行（没达到运行条件）：功能指示图标或文字闪烁，表示该功能此刻处于运行状态。

5、掉电保护：当系统断电时，自动永久保存当前设置参数，长时间维持北京时间。

6、强制停止：某个功能满足设定条件运行后，可手动按该功能对应按键对其强制停止，即当某功能运行时，按该功能的对应按键，停止运行该功能30分钟。
