高分子物理简答题
1.同样是都是高分子材料，在具体用途分类中为什么有的是县委，有的是塑料，有的是橡胶？同样是纯的塑料薄膜，，为什么有的是全透明的，有的是半透明的？
答：高分子材料的用途分类取决于材料的使用温度和弹性大小，当材料的使用温度在玻璃化温度Tg以下，是塑料，Tg以上则为橡胶，否则会软化。而透明度的问题在于该材料是否结晶，结晶的塑料薄膜是透明的，非结晶的则不透明或半透明。
2.假若聚丙烯的等规度不高，能不能用改变构想的办法提高等规度？说明理由。
答：构象：由于单键内旋转而产生的分子在空间的不同形态，称为构象。聚丙烯的等规度是由构型不同的异构体所产生的旋光异构所引起的，由于头-头键接的聚丙烯，其有全同立构、间同立构和无规立构等异构体。而且构型是由分子中由化学键所固定的原子在空间的几何排列，构象仅仅是由于单键内旋转而产生的分子在空间的不同形态。所以当聚丙烯的等规度不高时，用改变构象的方法是无法提高其等规度的，需要破坏化学键，改变构型，才能提高等规度。
3.理想的柔性高分子链可以用自由连接或高斯链模型来描述，但真实高分子链在通常情况下并不符合这一模型，原因是什么？这一矛盾是如何解决的？
答：在采用自由连接链或高斯链模型描述理想的柔性高分子链时，我们假设单键在结合时无键角的限制，内旋转时也无空间位阻，但真实高分子链不但有键角的限制，在内旋转时也存在空间位阻，因此使真实高分子链在通常情况下并不符合这一模型。对于真实高分子链我们用等效自由结合链来描述，把由若干个相关的键组成的一段链，算作一个独立的运动单元，键称作“链段”，令链段与链段自由结合，并且无规取向，这种链称为等效自由结合链。
4. 高分子溶解过程与小分子相比，有什么不同？
答：因为聚合物分子与溶剂分子的大小相差悬殊，两者的分子运动速度差别很大，溶剂分子能比较快的渗透进入高聚物，而高分子向溶剂的扩散却非常慢，这样，高聚物的溶解过程要经过两个阶段，现实溶剂分子渗入高聚物内部，是高聚物体积膨胀，称为溶胀，然后才是高分子均匀分散在溶剂中，形成完全溶解的分子分散的均相体系。整个过程往往需要较长的时间。
5.什么是高分子的理想溶液？它应该符合哪些条件？
答：高分子溶液的化学位由理想部分和非理想部分组成，对于高分子溶液即使浓度很稀也不能看做是理想溶液，但是我们可以通过选择溶剂和温度来满足Δμ1E=0的条件，使高分子溶液符合理想溶液的条件，称其为θ条件，这时的相互作用参数X=1/2.
6. 解释本章附录中聚合物的结构对玻璃化温度的影响。试各另举一组例子说明聚合物的著化学结构因素对玻璃化温度的影响。
答：（1）主链结构①主链由饱和单间构成的高聚物：高聚物的内旋转位垒越低，分子链的柔性越大，Tg越低。例如：聚乙烯Tg=-68°C，聚甲醛Tg=-83°C，聚二甲基硅氧烷Tg=-123°C ②珠帘寨红引入苯基等芳杂环以后：分子链的刚性增大，Tg升高。例如：聚乙烯
Tg=-68°C，聚苯乙烯Tg=100°C ③主链中含有孤立双键的高聚物分子链都比较柔顺，Tg 比较低④共轭二烯烃聚合物：由于几何异构体的存在，分子链较刚性的反式异构体有比较高的Tg .
（2）取代基的空间位阻和侧击的柔性①一取代烯类聚合物：取代基的体积增大，内旋转位阻增加，Tg将升高（聚甲基丙烯酸甲酯的侧基增大，Tg反而下降）如果有旋光异构体曾在，通常一取代聚烯烃的不同旋光异构体，不表现出Tg的差别 ;② 1.1-二取代的烯类聚合物：
作不对称取代时，空间位阻增加，Tg讲升高，做对称双取代是，主链内旋转位垒小于单取代位垒，链柔顺性增加，Tg下降 .
（3）分子间的影响侧基的极性越强，Tg越高。含离子聚合物的离子键对Tg的影响很大。一般正离子的半径越小，或其电荷量越多，Tg越高。
7. 链的结构对粘度的影响
答：①分子量的影响：高聚物的粘性流动是分子链重心沿流动方向位移和链间相互划移的结果。分子量越大，分子链所包含的链段数就越多，为了实现重心的位移，需要完成的链段协同位移就越多，因此高聚物熔体的剪切粘度随份子两的升高而增加，对于高聚物一般存在一个临界分子量Mc，分子量小于Mc时，高聚物熔体的零切粘度与重均分子量成正比；当分子量大于Mc时，零切粘度与重均分子量的3.4次方成正比，这是由于分子量的缠结作用引起的，Mc值与分子结构有关，如果链的刚性增加，缠结倾向会减少，Mc值会偏大。
②分子量分布的影响：分子量分布较窄的单分散高聚物，剪切粘度主要由重均分子量决定。在临界分子量Mc以上，粘度与重均分子量的3.4次方成正比，因此对分子量分布较宽的多分散试验，高分子量部分的影响远大于低分子量的部分，重均分子量相同的试样，宽分布的比单分散的试样有较高的零切粘度。
③其他结构因素的影响：凡能使Tg升高的因素，也使粘度升高，柔性链的粘度比刚性链的粘度低。极性高聚物，分子间作用力强，熔融粘度大。聚乙烯与聚甲基丙烯酸甲酯想必，PMMA的分子间力和空间位阻均大于聚乙烯，所以粘度也大于他
8.温度对不同高聚物粘度的影响：温度升高，熔体的自由体积增加，链段的活动能力增加，分子间的作用力减弱，使高聚物的流动性增大，熔体的粘度随温度升高以指数方式降低，ln η=lnA+ΔEη/RT。一般分子链越刚性，或分子间作用力越大，则活化能越高，聚合物的粘度对温度越敏感。聚乙烯和PMMA比，PMMA的粘度大于聚乙烯，温度影响的敏感性也比较大。
9.什么叫高分子的构型，什么叫高分子的构象？假若聚丙烯的等规度不高，能不能改变构象的方法提高其等规度？
答：不能。构象是由于单键内旋转而引起，而构型是由于化学键所固定的原子在空间的排列。提高聚丙烯的等规度须改变构型，而改变构型与改变构象的方法根本不同。构象是围绕单键内旋转所引起的排列变化，改变构象只需克服单键内旋转位垒即可实现；而改变构型必须经过化学键的断裂才能实现。
10.能否用蒸馏的方法提纯高分子化合物？为什么 ?
答：不能，由于高分子化合物分子间作用力往往超过高分子主链内的键合力，所以当温度升高达气化温度以前，就发生主链的断裂或分解，从而破坏了高分子化合物的化学结构，因此不能。
11.高分子的θ溶液与理想溶液有哪些相似之处及不同之处？
答：θ溶液的自由能和热力学性质与理想溶液相似，但高分子θ溶液：是指高分子稀溶液在θ温度下（Flory温度），分子链段间的作用力，分子链段与溶剂分子间的作用力，溶剂分子间的作用力恰好相互抵消，形成无扰状态的溶液。此时高分子—溶剂相互作用参数为1/2,内聚能密度为0.而理想溶液三个作用力都为0，而θ溶液三个作用力都不为0，只是合力为0。
12.结晶聚合物为什么会存在容限？它与聚合物的结晶形成的温度存在什么关系？
答：结晶聚合物熔融时出现边熔融边升温的现象是由于结晶聚合物中含有完善程度的晶体，比较不完善的晶体将在较低温度下熔融，而比较完善的晶体则需要较高的温度下才能熔融，因而出现较宽的温度范围。
13有两种乙烯和丙烯的共聚物，其组成相同，但其中一种室温时是橡胶状的，一直到温度
降至-70°C时才变硬，另一种室温时缺是硬而韧又不透明的材料，试解释它们内在结构上的差别？
答：前者是无规共聚物，丙烯上的甲基在分子链上是无规排列的，这样在晶格中分子链难以堆砌整齐，所以得到一个无定形的橡胶状的透明聚合物，后者是乙烯和有规立构聚丙烯的嵌段共聚物，乙烯和丙烯的嵌段分别形成自己的晶格，形成部分共晶，从而是硬而韧的塑料，且不透明。
14.解释高弹形变与强迫高弹形变之间的相同点及不同点。
答：高弹性：聚合物处于高弹态，受到外力作用后，柔性的高分子链可以伸展或蜷曲，产生很大的变形，但高分子链之间不产生滑移，外力除去后形变会完全回复；强迫高弹形变，玻璃态高聚物在的外力作用下发生的大形变，其本质跟高弹形变一样，但表现的形式却有差别，为了与普通的高弹形变区别开来，通常称为强迫高弹形变。本质相同：都是链段运动,不同：强迫高弹形变外力除去不能自动回复，需要加热，受外力要大的多，发生在Tb－Tg之间。
15.要使脆性较大的聚合物增韧，又不至于过多地降低材料的模量和强度，采用什么方法，举例说明。
答：采用增加非晶相（橡胶相），使共混物或接枝共聚物形成两项结构，即刚性的聚合物成连续相，橡胶为分散相。这样，当受到冲击时，橡胶相可以有效的冲击能量，使韧性增加，如：高抗冲聚苯乙烯（HIPS）是橡胶粒子与聚苯乙烯接枝共聚，形成橡胶粒子包含在聚苯乙烯中的材料。
16.拉伸一根橡皮筋，迅速放到嘴唇上，你会感受到橡皮筋变热还是变冷，试解释？
答：橡胶弹性是熵弹性，回弹动力是熵增，在外力作用下，橡胶分子链由卷曲状态变为伸展状态，熵减小，放热；放手即外力移去，分子链由伸展再回复卷曲状态，熵增加，吸热。17.解释为什么PE和聚四氟乙烯的内聚能相差不多，而熔点相差很大。
答：PE与PTFE都是非极性高分子，分子间作用力差不多，即ΔH差不多。但由于氟原子电负性很强，氟原子间的斥力很大，分子链的内旋转很困难，分子刚性很大，从而ΔS很小，Tm很高。
18. 由丙烯得到的全同立构聚丙烯有无旋光性?
答：高分子链虽然含有许多不对称碳原子，但由于内消旋或外消旋作用，即使空间规整性很好的高聚物，也没有旋光性。
19. 解释为什么尼龙6在室温下可溶解在某些溶剂中，而线性的聚乙烯在室温下却不能? 答：首先说明尼龙和聚乙烯都是结晶性的聚合物，其溶解首先要使晶区熔融才能溶解。而尼龙是极性的聚合物，如果置于极性溶剂之中，和极性的溶剂作用会放出热量从而使晶区熔融，继而溶解。聚乙烯是非极性的聚合物，要使其晶区熔融只能升温至其熔点附近，然后溶于适当的溶剂中才能溶解。所以聚乙烯在常温下不能溶解在溶剂之中。
20. 什么热机械曲线上 Tf的转折不如 Tg 明晰?
答：因为Tf与相对分子质量有关（1分），随相对分子质量增加，Tf持续增加（1分）。而高分子的相对分子质量存在多分散性（1分）。使Tf没有明晰的转折，而往往是一个较宽的软化区域。
21. 说明高聚物中两种断裂的特点，并画出两种断裂的应力-应变曲线。
答：高聚物的破坏有两种形式，脆性断裂和韧性断裂。脆和韧是借助日常生活用语，没有确切的科学定义，只能根据应力-应变曲线和断面的外貌来区分。若深入研究，两种有以下不同：（1）韧性断裂特点：断裂前对应塑性；沿长度方向的形变不均匀，过屈服点后出现细颈，断裂伸长（b）较大；断裂时有推迟形变，应力与应变呈非线性，断裂耗能大；断裂面粗糙无凹槽；断裂发生在屈服点后，一般由剪切分量引起，对应的分子运动机理是链段的运动。
（2）脆性断裂：断裂前对应弹性；沿长度方向形变均匀，断裂伸长率一般小于5％；断裂时无推迟形变，应力-应变曲线近线性，断裂能耗小；断裂面平滑有凹槽；断裂发生在屈服点前；一般由拉伸分量引起的；对应的分子机理是化学键的破坏。
22. 苯乙烯一丁二烯共聚物（δ=16.5）不溶于戊烷（δ=14.5）也不溶于乙酸乙酯（δ
=18.6），但是可溶于以上两溶剂1：1的混合体系里，为什么？
答; 戊烷（δ=14.5）和乙酸乙酯（δ=18.6）的溶度参数与苯乙烯一丁二烯共聚物（δ=16.5）的溶度参数值相差分别为2和2.1，相差较大，所以不能溶解.。
当两种溶剂1：1的混后，混合溶剂的溶度参数为：（14.5＋18.6）/2＝16.55 与苯乙烯—丁二烯共聚物（δ=16.5）的溶度参数值相差仅为0.05，所以能够溶解在混合溶剂里。
SBS是热塑性弹性体，那么BSB是不是热塑性弹性体?
答：SBS之所以是一种热塑性弹性体，是因为：连续相PB具有柔性链段的软区，分散相PS具有刚性链段的硬区，起物理交联作用。
BSB与SBS相反：连续相为PS，分散相为PB，所以有热塑性但不具备弹性，不是热塑性弹性体
高分子物理简答题 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
高分子物理简答题 1.同样是都是高分子材料，在具体用途分类中为什么有的是县委，有的是塑料，有的是橡胶同样是纯的塑料薄膜，，为什么有的是全透明的，有的是半透明的 答：高分子材料的用途分类取决于材料的使用温度和弹性大小，当材料的使用温度在玻璃化温度Tg以下，是塑料，Tg以上则为橡胶，否则会软化。而透明度的问题在于该材料是否结晶，结晶的塑料薄膜是透明的，非结晶的则不透明或半透明。 2.假若聚丙烯的等规度不高，能不能用改变构想的办法提高等规度？说明理由。 答：构象：由于单键内旋转而产生的分子在空间的不同形态，称为构象。聚丙烯的等规度是由构型不同的异构体所产生的旋光异构所引起的，由于头-头键接的聚丙烯，其有全同立构、间同立构和无规立构等异构体。而且构型是由分子中由化学键所固定的原子在空间的几何排列，构象仅仅是由于单键内旋转而产生的分子在空间的不同形态。所以当聚丙烯的等规度不高时，用改变构象的方法是无法提高其等规度的，需要破坏化学键，改变构型，才能提高等规度。 3.理想的柔性高分子链可以用自由连接或高斯链模型来描述，但真实高分子链在通常情况下并不符合这一模型，原因是什么这一矛盾是如何解决的 答：在采用自由连接链或高斯链模型描述理想的柔性高分子链时，我们假设单键在结合时无键角的限制，内旋转时也无空间位阻，但真实高分子链不但有键角的限制，在内旋转时也存在空间位阻，因此使真实高分子链在通常情况下并不符合这一模型。对于真实高分子链我们用等效自由结合链来描述，把由若干个相关的键组成的一段链，算作一个独

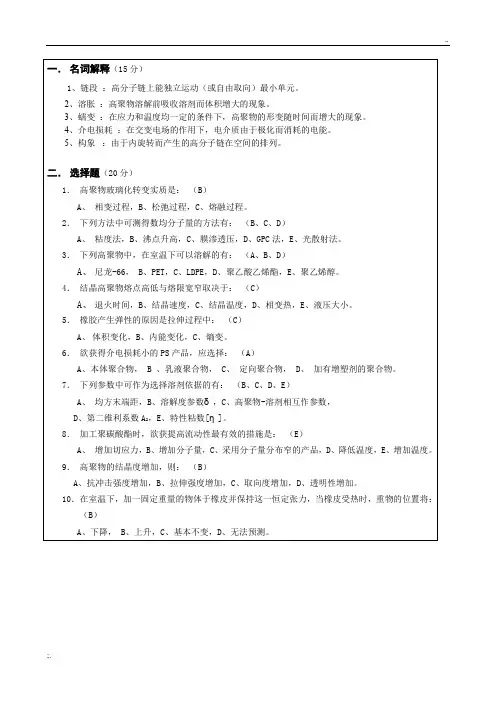

2011年秋高分子物理期中考试试题 2011.11.3 一、填空（10分） 1、高聚物的柔性常用__链段长度b____、____空间位阻参数_____和_极限特征比____等参数来表征。 2、非晶态高分子的取向单元为__链段____和__分子链____两类，按照外力作用方式，两分子的取向可以分为____单轴取向_和___双轴取向_两大类。 3、高分子液晶根据形成条件的不同，可以分为__热致型、溶致型、压致型_________ 三种。 二、写出下列聚合物的重复结构单元，并判断他们是否有结晶能力（共12分，每小题2分） 1、顺式1,4--聚丁二烯（有结晶能力） 2、已交联天然橡胶（有一定结晶能力） 3、聚对苯二甲酸乙二醇酯（有结晶能力） 4、聚甲醛（能结晶） 5、全同立构聚丙烯（能结晶） 6、通用透明聚甲基丙烯酸甲酯（无） 三、解释并区别以下各组概念（本题12分，每小题4分） 1、高分子构象和构型 构象：由于内旋转所形成的分子内原子在空间的几何排布 构型：分子中有化学键所固定的原子在空间的排列 2、高斯链和自由连接链：高斯链：末端距分布满足高斯分布（可以等效为z个长度为b的不占体积的刚性棍子自由连结而成）的高分子链； 自由连接链：碳链高分子上的每根单键都能完全自由内旋转且键角不固定（可取任意值），是一种理想情况。 3、非晶态高分子的主转变和次级转变 主转变：晶区的熔融，称为 转变； 次级转变：晶区链段绕中心轴作一定程度的扭振； 晶型转变； 晶区内部侧基和链端的运动； 晶区内缺陷的局部运动 四、比较下列材料的所列性能，并解释原因（本题10分，每小题5分）
1、比较下列聚合物的柔顺性 1）、聚丙烯2）、聚碳酸酯3）、聚甲基丙烯酸甲酯 2、比较结晶难易度 1）、PE 2）、aPS 3）、PVC 五、解释下列实验现象（本题20分，每小题5分） 1、已知聚乙烯的Tg远低于室温，但它不是橡胶而是塑料。 2、高分子量聚合物的流动活化能与分子量无关，但流动温度与分子量大小有关。 流动活化能与分子量无关：流动活化能 3、宽角X--射线衍射法不能用来测定定向有机玻璃的取向度。 4、透明的有机玻璃与透明的聚苯乙烯共混后变得不透明。 六、用注射成型法分别将通用聚苯乙烯（Tf=180°C，Tg=100°C）和聚丙烯（Tf=176°C，Tg=-10°C）颗粒料成型为短截面棒状试样，交口设在一端，模具温度都为25°C。是分析这两种试样在聚集态结构和皮芯结构上的异同点，设计必要的实验证明你的推断。（12分） 七、画出聚丙烯塑料，硫化天然橡胶，SBS热塑弹体的比容-温度曲线和模量-温度曲线，标出特征温度，说明模量-温度去相中各温度区间内材料所处力学状态，并从分子运动机理的角度加以说明。（14分） 八、什么是链段？为什么高分子具有链段这种运动单元？为什么可以认为“高聚物实际上总处于非平衡态”？
高分子物理 二、高聚物粘性流动有哪些特点？影响粘流温度T f的主要因素是什么？（8分） 答：粘性流动的特点： 1.高分子流动是通过链段的位移运动来完成的； 2.高分子流动不符合牛顿流体的流动规律； 3.高分子流动时伴有高弹形变。 影响T f的主要因素： 1.分子链越柔顺，粘流温度越低；而分子链越刚性，粘流温度越高。 2. 分子间作用力大，则粘流温度高。 3. 分子量愈大，愈不易进行位移运动，Tf越高。 4. 粘流温度与外力大小和外力作用的时间增大，Tf下降。 三、画出牛顿流体、切力变稀流体、切力变稠流体、宾汉流体的流动曲线，写出相应的流动方程。（8分） 答： 牛顿流体η为常数 切力变稀流体n< 1 切力变稠流体n >1 宾汉流体σy为屈服应力 四、结晶聚合物为何会出现熔限？熔限与结晶形成温度的关系如何？ 答：1.结晶聚合物出现熔限，即熔融时出现的边熔融边升温的现象是由于结晶聚合物中含有完善程度不同的晶体之故。聚合物的结晶过程中，随着温度降低，熔体粘度迅速增加，分子链的活动性减小，在砌入晶格时来不及作充分的位置调整，而使形成的晶体停留在不同的阶段上。在熔融过程中，则比较不完善的晶体将在较低的温度下熔融，较完善的晶体需在较高的温度下才能熔融，从而在通常的升温速度下，呈现一个较宽的熔融温度范围。 2. 低温下结晶的聚合物其熔限范围较宽，在较高温度下结晶的聚合物熔限范围较窄。 五、测定聚合物分子量有哪些主要的方法？分别测定的是什么分子量？除了分子量外还能得 到哪些物理量？聚合物分子量的大小对材料的加工性能和力学性能有何影响？（10分） 答：端基分析法和渗透压测定的是数均分子量，光散射测定的是重均分子量，粘度法测定的是粘均分子量。分子量太低，材料的机械强度和韧性都很差，没有应用价值；分子量太高，熔体粘度增加，给加工成型造成困难。 七、解释下列现象（6分）： 1. 尼龙6（PA6）室温下可溶于浓硫酸，而等规聚丙烯却要在130℃左右才能溶于十氢萘。 答：尼龙6为极性结晶聚合物，，当它们与极性溶剂相接触时会发生强烈的相互作用，非晶成分放出大量能量使结晶区的部分晶格破坏，成为非结晶区，在适宜的强极性溶剂中往往在室温下即可溶解。而等规聚丙烯为非极性结晶聚合物，溶解往往需要将体系加热到熔点附近时才能发生，外界供给能量使体系温度升高。 2.纤维经拉伸取向后，其断裂强度明显提高。 答：纤维单轴取向后，高分子链沿着外力方向平行排列，故沿取向方向断裂时破坏主价链的比例大大增加，而主价链的强度比范德华力的强度高50倍。（3分）
六、是非题 1、不同聚合物分子链的均方末端距越短，表示分子链的柔顺性越好。（×） 2、高斯链的均方末端距远大于自由旋转链的均方末端距。（×） 3、理想的柔性链运动单元为单键。（√） 4、因为天然橡胶相对分子质量很大，加工困难，故加工前必须塑炼。（√） 5、因为聚氯乙烯分子链柔顺性小于聚乙烯，所以聚氯乙烯塑料比聚乙烯塑料硬。（√） 6、无规聚丙烯分子链中的C——C单键是可以内旋转的，通过单键内旋转可以把无规立构的聚丙烯转变为全同立构体，从而提高结晶度。（×） 7、作为超音速飞机座舱的材料——有机玻璃，必须经过双轴取向，改善其力学性能。（√） 8、为获得既有强度又有弹性的粘胶丝，在纺丝过程须经过牵伸工序。（√） 9、聚丙烯腈的溶度参数[12.7~15.4(cal/cm3)1/2]和苯酚[14.5(cal/cm3)1/2]很接近,所以聚丙烯腈能够溶解在苯酚中。( × ) 10、高聚物溶解时体系熵降低,熔体冷却结晶时体系熵增加。( × ) 11、因为聚氯乙烯和聚乙烯醇的分解温度低于粘流温度（或熔点），所以只能采用溶液纺丝法纺丝。（√） 12、玻璃化温度随相对分子质量的增大而不断升高。（×） 13、主链由饱和单键构成的高聚物，因分子链可以围绕单键进行内旋转，故链的柔性大，若主链中引入了一些双键（非共轭双键），因双键不能内旋转，故主链的柔性下降。（×） 14、由于单键的内旋转，导致高分子链具有全同、间同等立体异构现象。（×） 15、由于单键的内旋转，可将大分子的无规状链旋转成折叠链或螺旋状链。（√） 16、大分子链呈全反式锯齿形构象是最稳定的构象。（√） 17、线型的结晶高聚物：处于玻璃化温度以上时，链段就能运动；处于熔点以上时，链段和整个分子链都能运动。（×） 18、分子在晶体中是规整排列的，所以只有全同立构或间同立构的高分子才能结晶，无规立构的高分子不能结晶。（×） 19、聚合物的结晶和取向都是热力学的稳定体系，只是前者分子排列三维有序，后者是一维或二维有序。（×） 20、θ溶剂是良溶剂。（×） 21、当高分子稀溶液处于θ状态时，其化学位为零。（×） 22、θ温度没有相对分子量的依赖性，而临界共熔温度T c有相对分子质量的依赖性。
2017～2018学年第二学期期中检查试卷 《高分子物理》 一、名词解释（共20分，每小题2分） 构象 溶解度参数 柔顺性 状态 等规度 链无扰尺寸 等效自由连接链 链段 玻璃化转变 粘流转变
二、填空（16分） 1．高聚物结晶形态的研究方法有、、，结晶度的测定方法、、，结晶生长速度的测定方法有、；取向态结构的研究方法有、。 2.在高分子的θ溶液中，第二维利系数A 2 为，高分子与溶剂的相互作用参 数χ 1为，此时MHS方程中的形态参数a为。良溶剂中，A 2 为， χ1为，不良溶剂中，A2为，χ1为。 3．高分子合金是指；改善共混聚合物的相容性的方法有、、。 4. 高聚物的力学三态包括、、。 5.提高聚合物耐热性的方法、、。 6.凝胶渗透色谱法（GPC）分级原理是，GPC谱图上横坐标Ve 是，它与分子量M的关系为，纵坐标H与 有关。因此可由GPC谱图得到各平均分子量和分子量分布。 三、简述题（32分） 1．高分子平均分子量有几种表示形式，写出其数学表达式，各种平均分子量的测定方法有哪些（8）。
2．聚合物溶解特点是什么？选择聚合物溶剂的原则有哪些？聚氯乙 烯的δ=19.4，与氯仿（δ=19.0）及环己酮（δ=20.2）均相近，但 聚氯乙烯可溶于环己酮而不溶于氯仿，原因是什么（8分）？ 3．．比较下列各组聚合物的玻璃化转变温度（T g）的高低，解释分子结构对T g的影响。（共8分） （1）全同立构聚甲基丙烯酸甲酯，间同立构聚甲基丙烯酸甲酯，聚丙烯酸甲酯，聚丙烯酸锌 （2）聚二甲基硅氧烷、双酚A型聚碳酸酯、聚丙烯酸甲酯、聚苯乙烯（3）聚氯乙烯、聚偏二氯乙烯、聚异丁烯 （4）聚辛二酸丁二酯、尼龙66、尼龙610
高分子物理试卷二答案 一、单项选择题（10分） 1.全同聚乙烯醇的分子链所采取的构象是（ A ）。 （A ）平面锯齿链 （B ）扭曲的锯齿链 （C ）螺旋链 2.下列聚合物找那个，熔点最高的是（ C ）。 （A ）聚乙烯 （B ）聚对二甲苯撑 （C ）聚苯撑 3.聚合物分子链的刚性增大，则黏流温度（ B ）。 （A ）降低 （B ）升高 （C ）基本不变 4.增加聚合物分子的极性，则黏流温度将（ C ）。 （A ）降低 （B ）基本不变 （C ）升高 5.可以用来解释聚合物的零切黏度与相对分子质量之间相互关系的理论是（ B ）。 （A ）分子链取向 （B ）分子链缠结 （C ）链段协同运动 6.在下列情况下，交联聚合物在溶剂中的平衡溶胀比最大的是（ C ）。 （A ）高度交联 （B ）中度交联 （C ）轻度交联 7.光散射的散射体积与θsin 成（ B ）。 （A ）正比 （B ）反比 （C ）相等 （D ）没关系 8.高分子的特性黏数随相对分子质量愈大而（ A ）。 （A ）增大 （B ）不变 （C ）降低 （D ）不确定 9.理想橡胶的泊松比为（ C ）。 （A ）21 < （B ）21 > （C ） 21 10.交联高聚物蠕变过程中的形变包括（ B ）。 （A ）普弹形变、高弹形变和黏性流动 （B ）普弹形变和高弹形变 （C ）高弹形变和黏性流动 二、多项选择题(20分) 1.以下化合物，哪些是天然高分子（ AC ）。 （A ）蛋白质 （B ）酚醛树脂 （C ）淀粉 （D ）PS 2.柔顺性可以通过以下哪些参数定量表征（ ABCD ）。 （A ）链段长度 （B ）刚性因子 （C ）无扰尺寸 （D ）极限特征比 3.以下哪些方法可以测量晶体的生长速度（ AB ）。 （A ）偏光显微镜 （B ）小脚激光光散射 （C ）光学解偏振法 （D ）示差扫描量热法 4.有关聚合物的分子运动，下列描述正确的有（ ACD ）。 （A ）运动单元具有多重性 （B ）运动速度不受温度影响 （C ）热运动是一个松弛过程 （D ）整个分子链的运动称为布朗运动 （E ）运动但愿的大小不同，但松弛时间一样 5.下列有关聚合物熔体流变性能的叙述，正确的有（ ABDE ）。 （A ）大多数聚合物熔体在通常的剪切速率范围内表现为假塑性非牛顿流体 （B ）在极低的剪切速率范围内，表现为牛顿流体 （C ）在通常的剪切速率范围内，黏度随剪切速率升高而增大 （D ）黏度随温度升高而下降 （E ）在无穷大剪切速率下，在恒定温度下的黏度为常数 6.下面有关聚合物黏流活化能的描述，正确的是（ AD ）。

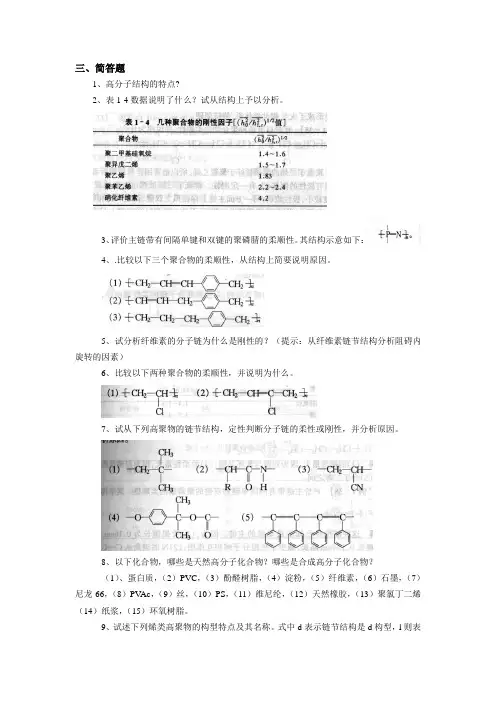

三、简答题 1、高分子结构的特点? 2、表1-4数据说明了什么？试从结构上予以分析。 3、评价主链带有间隔单键和双键的聚磷腈的柔顺性。其结构示意如下： 4、.比较以下三个聚合物的柔顺性，从结构上简要说明原因。 5、试分析纤维素的分子链为什么是刚性的？（提示：从纤维素链节结构分析阻碍内旋转的因素） 6、比较以下两种聚合物的柔顺性，并说明为什么。 7、试从下列高聚物的链节结构，定性判断分子链的柔性或刚性，并分析原因。 8、以下化合物，哪些是天然高分子化合物？哪些是合成高分子化合物？ （1）、蛋白质，（2）PVC，（3）酚醛树脂，（4）淀粉，（5）纤维素，（6）石墨，（7）尼龙-66，（8）PV Ac，（9）丝，（10）PS，（11）维尼纶，（12）天然橡胶，（13）聚氯丁二烯（14）纸浆，（15）环氧树脂。 9、试述下列烯类高聚物的构型特点及其名称。式中d表示链节结构是d构型，l则表
示是l构型。（1）—d—d—d—d—d—d—d—；（2）—l—l—l—l—l—l—l—l—l—；（3）—d —l—d—l—d—l—d—l—；（4）—d—d—l—d—l—l—l—。 10、已知高分子主链中键角大于90°，定性地讨论自由旋转链的均方末端距与键角的关系。 11、（1）由丙烯得到的全同立构聚丙烯有无旋光性？（2）假若聚丙烯的等规度不高，能不能用改变构象的办法提高等规度？ 12、近程相互作用和远程相互作用的含义及它们对高分子链的构象有何影响？ 13、根据高聚物的分子结构和分子间作用能，定性地讨论表2-3中所列各高聚物的性能。 14、将下列三组聚合物的结晶难易程度排列成序：（1）PE，PVC，PS，PAN；（2）聚对苯二甲酸乙二酯，聚间苯二甲酸乙二酯，聚己二酸乙二酯；（3）尼龙-66，尼龙-1010。 15、有两种乙烯和丙烯的共聚物，其组成相同（均为65%乙烯和35%丙烯），但其中一种室温时是橡胶状的，一直到稳定降至约-70℃时才变硬，另一种室温时却是硬而韧又不透明的材料。试解释它们内在结构上的差别。 16、判断正误：“分子在晶体中是规整排列的，所以只有全同立构或间同立构的高分子才能结晶，无规立构的高分子不能结晶。” 17、（1）为什么聚对苯二甲酸乙二醇酯从熔体淬火时得到透明体？（2）为什么IPMMA 是不透明的？ 18、试分析聚三氟氯乙烯是否结晶性聚合物？要制成透明薄板制品，问成型过程中要注意什么条件的控制？ 19、透明的聚酯薄膜在室温二氧六环中浸泡数分钟就变为不透明，这是为什么？ 20、（1）将熔融态的聚乙烯（PE）、聚对苯二甲酸乙二醇酯（PET）和聚苯乙烯（PS）淬冷到室温，PE是半透明的，而PET和PS是透明的。为什么？（2）将上述的PET透明试样，在接近玻璃化温度下进行拉伸，发生试样外观由透明变为浑浊，试从热力学观点来解释这一现象。 21、三类n值相同的线形脂肪族聚合物（对于给定的n值）的熔点顺序如下所示，解释原因。
高分子物理期终考试试题 姓名＿＿＿＿＿＿＿＿ 学号＿＿＿＿＿＿＿＿＿ 得分＿＿＿＿＿＿＿＿ 一、选择题(共15分，每小题1分)： 1. 下列三类物质中，具有粘弹性的是 （ ） 1). 硬塑料；2). 硫化橡胶；3) 聚合物熔体；4)三者都有。 2. 大多数聚合物流体属于 （ ） 1). 膨胀型流体(n K γ σ =切，n>1) 2). 牛顿流体(n K γσ =切，n=1) 3). 假塑性流体(n K γ σ =切，n>1) 4). 宾哈流体(γσσ K y +=切) 3. 在注射成型中能最有效改善聚甲醛熔体流动性的方法是 （ ） 1). 增大分子量；2) 提高加工温度；3). 提高注射速率 4. 下列方法中，能提高聚合物模量的是 （ ） 1). 提高支化程度；2). 提高结晶度；3). 加入增塑剂；4). 与橡胶共混 5. 下列方法中，可以降低熔点的是 （ ） 1). 主链上引入芳杂环；2). 降低结晶度；3). 提高分子量；4). 加入增塑剂 6. 下列方法中，不能测定聚合物熔体粘度的是 （ ） 1). 毛细管粘度计；2). 旋转粘度计；3). 乌氏粘度计；4). 落球粘度计 7. 下列通用塑料中，使用温度上限为Tm 的是 ( ) 1)聚苯乙烯；2)聚甲醛；3)聚氯乙烯；4)有机玻璃 8. 下列高聚物中，使用温度下限为Tg 的是 ( ) 1)聚乙烯；2)聚四氟乙烯；3)聚二甲基硅氧烷；4)环氧塑料 9. 当高分子溶液从凝胶渗透色谱柱中被淋洗出来时，溶液中的分子的分离按 ( ) 1)分子量；2)分子流体力学；3)分子链柔性；4)分子间相互作用能的大小 10.下列高聚物-溶剂对中，在室温下可溶解的是 ( ) 1)聚乙烯-甲苯；2)聚丙烯塑料-四氢萘；3)尼龙-甲酰胺；4)丁腈橡胶-汽油 11.分别将下列高聚物熔体在冰水中淬火，所得固体试样中透明度最高的是 ( ) 1)全同立构聚丙烯；2)聚乙烯；3)聚对苯二甲酸丁二醇酯；4)ABS 12.下列高聚物中，在室温下容易发生屈服冷拉的是 ( ) 1)有机玻璃2)酚醛塑料3)聚乙烯4)天然橡胶 13.将有机玻璃板材用高弹真空成型法成型为飞机座舱盖时，成型温度为 ( ) 1)Tb-Tg 之间，2)Tg-Tf 之间3)Tf-Td 之间(Tb 、Tg 、Tf 、Td 分别为脆化温度、玻璃化转 变温度、流动温度和分解温度) 14. 下列高聚物中属无规共聚物的是 ( ) 1)尼龙66；2)聚氨酯热塑弹体；3)丁苯橡胶；4)聚对苯二甲酸乙二醇酯 15. 下列动态力学试验中直接测定储能剪切模量的是 ( ) 1)超声法；2)单悬臂梁弯曲共振法；3)扭摆法 二、写出下列关系式，并注明公式中各字母代表的意义(10分)： 1. 以Tg 为参考温度的WLF 方程； 2. 高分子特性粘数与分子量之间的关系； 3. 高聚物结晶度与密度的关系； 4. 硫化橡胶平衡溶胀比与交联点间分子量的关系； 5. 牛顿流体通过毛细管的体积流率与管壁处切变速率之间的关系。 三、解释下列名词(任选5小题，10分)： 1. 溶度参数δ； 2. 链段； 3. 极限粘度η∞； 4. 断裂韧性K 1C ； 5. 临界分子量； 6.哈金斯参数1χ； 7.对数减量； 8.第二维利系数A 2。
?高分子物理?试卷1 学号姓名分数 一、解释下列基本概念（每题2分，共12分） 1. 构型 2. 内聚能 3. 玻璃化转变 4. 应力松弛 5. 材料的屈服 6. 特性粘度 二、判断题(正确的在括号内打√，错误的打╳；每题1分，共10分) 1. 通过升高温度，可以使聚合物从一种构型变为另一种构型。（） 2. 均方末端距指一条分子链的两个末端之间直线距离的平方的统计平均值。（） 3. 聚合物球晶的晶粒尺寸越大，它的冲击强度越小，透明性越好。（） 4. 在玻璃化温度以下，分子链的运动被冻结，只有链段的运动以及键角和键长的变化。 （） 5. 结晶聚合物的熔点T m是指熔融开始时所对应的温度。（） 6. 虽然说可以通过内增塑也可以通过外增塑使聚合物的T g下降，但二者的作用机理却不同。( ) 7. 聚合物在交变应力作用下会因滞后而引起内耗，内耗有害无利。（） 8. 对于高聚物的蠕变、应力松弛和动态粘弹行为，缩短时间、升高温度与延长时间、降低温度均能达到等同的效果。（） 9. 聚合物的银纹若得不到控制，可发展成为裂缝，但若适当加压，可使之消失。（） 10. 高聚物可在某一溶剂中通过改变温度做成θ溶液，但它却不是理想溶液。（） 三、选择题(在括号内填上正确的答案，其中2题有2个正确答案；每个答案1分，共13分) 1.高分子的聚集态结构是由许多大分子通过下面的作用形成的：（） A. 化学键合力； B. 氢键； C. 分子间相互作用力 2. 高聚物分子间的作用力大小可用下面方法表示：（） A. 晶格能； B. 自由能； C. 内聚能 3. 玻璃态高聚物指这样一类聚合物：（） A.在玻璃态下容易冷冻结晶变脆； B.高于T m时晶体熔化； C.在任何情况下都不能结晶 4. 结晶聚合物的熔融过程是：（） A. 放热过程； B. 力学状态转变过程； C. 热力学相变过程 5. 聚合物的自由体积提供了：（） A. 分子链的活动空间； B. 链段的活动空间； C. 链节的活动空间 6. 高速行驶的汽车轮胎因胎体发热而爆裂是由橡胶的下列过程引起的：（） A. 松弛； B. 内耗； C. 蠕变 7. 橡胶拉伸的热力学行为表明，真实弹性体的弹性响应同时归因于：（、） A. 焓的变化； B. 熵的变化； C. 内能的变化 8. 高聚物的屈服应力随温度的升高而：（） A. 升高； B. 保持不变； C. 降低
东华大学20 09 ----20 10 学年第1 学期期末试题踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。 课程名称高分子物理使用专业07级复合材料、高分子材料 班级___________________姓名_______________学号_____________ (请将答案全部写在答题纸上!) 一、解释下列物理概念（写出必要的表达式）：（30分，每题3分） 1. 等同周期； 2. 链段； 3. 半结晶期； 4. 第二位力系数A2； 5. 球晶 6. 力学三态； 7. 取向因子； 8. 冷拉； 9. 贮能模量；10. 特性粘度[η]； 二、单项选择题：（10分，每题1分） 1. 不对称的单烯类单体在聚合时可以头-尾键接和头-头(或尾-尾)键接方式，它们被称为： (a) 旋光异构体(b) 顺序异构体(c) 几何异构体(d) 空间立构体 2. PTFE（聚四氟乙烯）分子链在晶体中采取的构象是： (a) 平面锯齿链(b) 扭曲的锯齿链(c) 螺旋链(d) 无规线团 3. 采用下列哪种测定分子量的方法，可以同时测定均方旋转半径： （a）端基分析法（b）稀溶液粘度法（c）膜渗透压法（d）光散射法 4. 若C-C键长为0.154nm, 则聚合度为1000的聚乙烯自由旋转链的均方末端距为： (a) 47.4nm2(b) 71.1 nm2(c)94.8 nm2 (d ) 142.2 nm2 5. 聚合物在高温高压下可以形成: （a）单晶（b）串晶（c）树枝晶（d）伸直链晶 6. 用硬PVC做成的雨衣长时间悬挂后会变形，这种现象称为： （a）蠕变（b）应力松弛（c）内耗（d）滞后 7. 剪切粘度随剪切速率的增大而减小的流体属于: （a）牛顿流体（b）假塑性流体（c）胀塑性流体（d）宾汉流体 8. 采用以下哪种方法可以测定纤维非晶区取向： (a) 双折射法(b) x-衍射法(c) 染色二色性法(d) 声速法 9. 在良溶剂中Huggins参数:
高分子材料学期中考试 1单体单元和结构单元间区别 结构单元：单体在大分子链中形成的 单元。 单体单元：原子种类及个数完全相同 的结构单元 2高分子化合物与聚合物是有区别 聚合物：多种原子以相同的多次重复 的小分子通过共价健连接起 来的分子量在104～107的 化合物。 高分子化合物：大分子（链） 3挂在墙上的雨衣变长（应力与应变）当材料受到外力作用而又不产生惯性移动时，它的几何形状和尺寸会发生变化，这种变化称为应变或形变。4松紧带时间久变松（应力松弛蠕变）在温度、压力恒定的条件下，松紧带的内应力随时间的延长而逐渐较少，形变随时间的延长而增加。 5聚合物材料按照结构完全均匀的理想情况计算得到的理论强度要比聚合的实际强度高出十几倍，甚至上百倍，为什么会这样？ 聚合物的实际结构存在着大小不一的缺陷，引起应力的局部集中。 聚合物的拉伸强度与聚合物本身的结构、取向、结晶度、填料等有关，还与载荷速率、温度等外界条件有关。冲击强度在很大程度上取决于试样缺口的特性，此外加工条件、分子量、添加剂等对冲击强度也有影响。 6选择溶剂的原则 一般要根据极性相近，溶剂化，溶解度参数相近的原则来选取溶剂。 7高分子的溶解 高分子溶解是一个比较缓慢的过程，可分为两个阶段：1溶剂化膨胀过程，溶剂分子渗入高分子内部，使高分子胀大；2是高分子均匀分散在溶剂中，形成完全溶解的均相体系。 8高密度聚乙烯（HDPE）的力学性能好于低密度聚乙烯（LDPE）
HDPE支化度低，结晶度高，且密度大 9氯化聚乙烯使聚乙烯变软，玻璃化温度降低 聚乙烯是通过氯化反应后得到的产物。由于Cl的取代，破坏了聚乙烯的结晶性，使聚乙烯变软，玻璃化温度降低。 10聚丙烯的力学性能与聚乙烯相比，其强度、刚度和硬度都比较高 聚丙烯的力学性能与聚乙烯相比，其强度、刚度和硬度都比较高，光泽性也好，但在塑料材料中仍属于偏低的。它的冲击强度较低，但具有优良的抗弯曲疲劳性。 11聚氯乙烯（PVC）的拉伸强度、压缩强度较高，硬度刚度较大 聚氯乙烯分子中含有大量的氯原子，分子极性较大，分子间作用力较强，大分子的堆积程度高，链间距离远较聚乙烯小，所以聚氯乙烯的拉伸强度、压缩强度较高，硬度刚度较大，12聚氯乙烯中加入增塑剂的结果是韧性增加 增塑剂进入大分子之间，使聚氯分子间的距离增大，相互作用力减小，大分子运动能力增加。增塑剂含量越多，拉伸强度、弹性模量较小，而伸长率越大。 13聚苯乙烯（PS）硬而脆，似玻璃状PS结构中存在较大体积的苯基，分子运动受时空间位阻效应的影响，分子链刚性增加，导致PS硬而脆，似玻璃状，断裂伸长率很低，无延展性，在拉伸时无屈服现象。 14聚苯乙烯（PS）具有极好的透明性PS为非晶态聚合物，因此具有极好的透明性，GPPS的透光率达88％-92％，折射率为1.59-1.60，具有良好的光泽性，其透明性仅次于丙烯酸类聚合物。 15抗冲聚苯乙烯橡胶粒子的作用 橡胶粒子起到了两方面的作用：引
高分子物理简答题 1.同样是都是高分子材料，在具体用途分类中为什么有的是县委，有的是塑料，有的是橡胶？同样是纯的塑料薄膜，，为什么有的是全透明的，有的是半透明的？ 答：高分子材料的用途分类取决于材料的使用温度和弹性大小，当材料的使用温度在玻璃化温度Tg以下，是塑料，Tg以上则为橡胶，否则会软化。而透明度的问题在于该材料是否结晶，结晶的塑料薄膜是透明的，非结晶的则不透明或半透明。 2.假若聚丙烯的等规度不高，能不能用改变构想的办法提高等规度？说明理由。 答：构象：由于单键内旋转而产生的分子在空间的不同形态，称为构象。聚丙烯的等规度是由构型不同的异构体所产生的旋光异构所引起的，由于头-头键接的聚丙烯，其有全同立构、间同立构和无规立构等异构体。而且构型是由分子中由化学键所固定的原子在空间的几何排列，构象仅仅是由于单键内旋转而产生的分子在空间的不同形态。所以当聚丙烯的等规度不高时，用改变构象的方法是无法提高其等规度的，需要破坏化学键，改变构型，才能提高等规度。 3.理想的柔性高分子链可以用自由连接或高斯链模型来描述，但真实高分子链在通常情况下并不符合这一模型，原因是什么？这一矛盾是如何解决的？ 答：在采用自由连接链或高斯链模型描述理想的柔性高分子链时，我们假设单键在结合时无键角的限制，内旋转时也无空间位阻，但真实高分子链不但有键角的限制，在内旋转时也存在空间位阻，因此使真实高分子链在通常情况下并不符合这一模型。对于真实高分子链我们用等效自由结合链来描述，把由若干个相关的键组成的一段链，算作一个独立的运动单元，键称作“链段”，令链段与链段自由结合，并且无规取向，这种链称为等效自由结合链。 4. 高分子溶解过程与小分子相比，有什么不同？ 答：因为聚合物分子与溶剂分子的大小相差悬殊，两者的分子运动速度差别很大，溶剂分子能比较快的渗透进入高聚物，而高分子向溶剂的扩散却非常慢，这样，高聚物的溶解过程要经过两个阶段，现实溶剂分子渗入高聚物内部，是高聚物体积膨胀，称为溶胀，然后才是高分子均匀分散在溶剂中，形成完全溶解的分子分散的均相体系。整个过程往往需要较长的时间。 5.什么是高分子的理想溶液？它应该符合哪些条件？ 答：高分子溶液的化学位由理想部分和非理想部分组成，对于高分子溶液即使浓度很稀也不能看做是理想溶液，但是我们可以通过选择溶剂和温度来满足Δμ1E=0的条件，使高分子溶液符合理想溶液的条件，称其为θ条件，这时的相互作用参数X=1/2. 6. 解释本章附录中聚合物的结构对玻璃化温度的影响。试各另举一组例子说明聚合物的著化学结构因素对玻璃化温度的影响。 答：（1）主链结构①主链由饱和单间构成的高聚物：高聚物的内旋转位垒越低，分子链的柔性越大，Tg越低。例如：聚乙烯Tg=-68°C，聚甲醛Tg=-83°C，聚二甲基硅氧烷Tg=-123°C ②珠帘寨红引入苯基等芳杂环以后：分子链的刚性增大，Tg升高。例如：聚乙烯 Tg=-68°C，聚苯乙烯Tg=100°C ③主链中含有孤立双键的高聚物分子链都比较柔顺，Tg 比较低④共轭二烯烃聚合物：由于几何异构体的存在，分子链较刚性的反式异构体有比较高的Tg . （2）取代基的空间位阻和侧击的柔性①一取代烯类聚合物：取代基的体积增大，内旋转位阻增加，Tg将升高（聚甲基丙烯酸甲酯的侧基增大，Tg反而下降）如果有旋光异构体曾在，通常一取代聚烯烃的不同旋光异构体，不表现出Tg的差别 ;② 1.1-二取代的烯类聚合物：
高分子物理简答题标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
高分子物理简答题 1.同样是都是高分子材料，在具体用途分类中为什么有的是县委，有的是塑料，有的是橡胶同样是纯的塑料薄膜，，为什么有的是全透明的，有的是半透明的答：高分子材料的用途分类取决于材料的使用温度和弹性大小，当材料的使用温度在玻璃化温度Tg以下，是塑料，Tg以上则为橡胶，否则会软化。而透明度的问题在于该材料是否结晶，结晶的塑料薄膜是透明的，非结晶的则不透明或半透明。 2.假若聚丙烯的等规度不高，能不能用改变构想的办法提高等规度说明理由。 答：构象：由于单键内旋转而产生的分子在空间的不同形态，称为构象。聚丙烯的等规度是由构型不同的异构体所产生的旋光异构所引起的，由于头-头键接的聚丙烯，其有全同立构、间同立构和无规立构等异构体。而且构型是由分子中由化学键所固定的原子在空间的几何排列，构象仅仅是由于单键内旋转而产生的分子在空间的不同形态。所以当聚丙烯的等规度不高时，用改变构象的方法是无法提高其等规度的，需要破坏化学键，改变构型，才能提高等规度。 3.理想的柔性高分子链可以用自由连接或高斯链模型来描述，但真实高分子链在通常情况下并不符合这一模型，原因是什么这一矛盾是如何解决的 答：在采用自由连接链或高斯链模型描述理想的柔性高分子链时，我们假设单键在结合时无键角的限制，内旋转时也无空间位阻，但真实高分子链不但有键角的限制，在内旋转时也存在空间位阻，因此使真实高分子链在通常情况下并不符合这一模型。对于真实高分子链我们用等效自由结合链来描述，把由若干个相关的键组成的一段链，算作一个独立的运动单元，键称作“链段”，令链段与链段自由结合，并且无规取向，这种链称为等效自由结合链。 4. 高分子溶解过程与小分子相比，有什么不同 答：因为聚合物分子与溶剂分子的大小相差悬殊，两者的分子运动速度差别很大，溶剂分子能比较快的渗透进入高聚物，而高分子向溶剂的扩散却非常慢，这样，高聚物的溶解过程要经过两个阶段，现实溶剂分子渗入高聚物内部，是高聚物体积膨胀，称为溶胀，然后才是高分子均匀分散在溶剂中，形成完全溶解的分子分散的均相体系。整个过程往往需要较长的时间。 5.什么是高分子的理想溶液它应该符合哪些条件 答：高分子溶液的化学位由理想部分和非理想部分组成，对于高分子溶液即使浓度很稀也不能看做是理想溶液，但是我们可以通过选择溶剂和温度来满足Δμ1E=0的条件，使高分子溶液符合理想溶液的条件，称其为θ条件，这时的相互作用参数X=1/2. 6.解释本章附录中聚合物的结构对玻璃化温度的影响。试各另举一组例子说明聚合物的着化学结构因素对玻璃化温度的影响。 答：（1）主链结构①主链由饱和单间构成的高聚物：高聚物的内旋转位垒越低，分子链的柔性越大，Tg越低。例如：聚乙烯Tg=-68°C，聚甲醛Tg=-83°C，聚二甲基硅氧烷Tg=-123°C②珠帘寨红引入苯基等芳杂环以后：分子链的刚性增大，Tg升高。例如：聚乙烯 Tg=-68°C，聚苯乙烯Tg=100°C③主链中含有孤立双键的高聚物分子链都比较柔顺，Tg 比较低④共轭二烯烃聚合物：由于几何异构体的存在，分子链较刚性的反式异构体有比较高的Tg. （2）取代基的空间位阻和侧击的柔性①一取代烯类聚合物：取代基的体积增大，内旋转位阻增加，Tg将升高（聚甲基丙烯酸甲酯的侧基增大，Tg反而下降）如果有旋光异构体曾在，通常一取代聚烯烃的不同旋光异构体，不表现出Tg的差别;②二取代的烯类

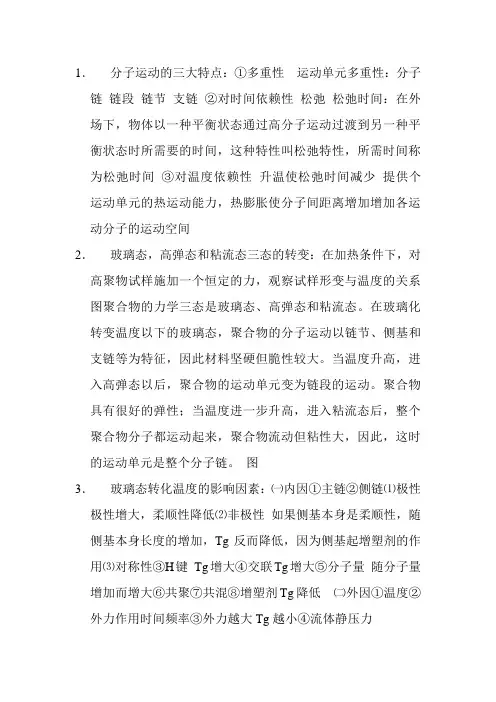

高分子物理期末复习参考题 说明：此复习题仅作为复习参考使用，并非考试试题，只是题型和考试类似，希望同学们好好复习。 一、填空题： 1、降温速度越快，高聚物的玻璃化转变温度Tg越高。 2、橡胶弹性的本质是弹性，橡胶在绝热拉伸过程中放热。 3、松弛时间τ值越小，表明材料的弹性越。推迟时间τ＇值越小，表明材料的弹性越。 4、银纹是在张应力的作用下产生的，银纹内部存在微细凹槽，其方向与外力方向垂直。 5、分子链越柔顺，粘流温度越低；高分子极性大，粘流温度越高。 6、温度下降，材料断裂强度增大，断裂伸长率减小。 7、产生橡胶弹性的条件是、、。 8、在交变应力（变）的作用下，应变于应力一个相角δ的现象称为滞后，tanδ的值越小，表明材料的弹性越。 9、对于相同分子量，不同分子量分布的聚合物流体，在低剪切速率下，分子量分布的粘度高，在高剪切速率下，分子量分布粘度高。 10、高聚物的粘流温度是成型加工的温度，高聚物的分解温度是成型加工的温度。 11、高聚物屈服点前形变是完全可以回复的，屈服点后高聚物将在恒应力下发生塑性流动，屈服点以后，大多数高聚物呈现应变软化，有些还非常迅速。屈服发生时，拉伸样条表面产生或剪切带,继而整个样条局部出现。 二、单项选择题 1、下列聚合物中，玻璃化转变温度T g的大小顺序是（） （1）聚乙烯（2）聚丙烯腈（3）聚丙烯（4）聚氯乙烯 A（4）＞（2）＞（3）＞（1）B（2）＞（4）＞（3）＞（1） C（2）＞（4）＞（1）＞（3）D（4）＞（2）＞（1）＞（3） 2、下列聚合物中，熔点T m最高的聚合物是（） A 聚邻苯二甲酸乙二酯B聚间苯二甲酸乙二酯 C 聚己二甲酸乙二酯D聚对苯二甲酸乙二酯 3、在下列聚合物中，结晶能力最好的是（） A 无规聚苯乙烯 B 聚乙烯 C 等规聚苯乙烯 D 聚苯乙烯—丁二烯共聚物 4、交联橡胶以下说法不正确的是（） A 形变小时符合虎克定律 B 具有熵弹性 C 拉伸时吸热 D 压缩时放热 5、下图是在一定的应力作用下，不同温度下测定的聚合物蠕变性能曲线，下列温度大小顺序正确的是（）Array A T1＞T2＞T3＞T4 B T4＞T3＞T2＞T1 C T1＞T3＞T2＞T4 D T2＞T3＞T1＞T4
073高分子物理 课程期中考试题参考答案 一、名词解释（每小题2分，共16分） 1. 取向 取向是指非晶高聚物的分子链段或整个高分子链，结晶高聚物的晶带、晶片、晶粒等，在外力作用下，沿外力作用的方向进行有序排列的现象。 2. 柔顺性 高分子链能够改变其构象的性质称为柔顺性。 3. 链段 由于分子内旋受阻而在高分子链中能够自由旋转的单元长度。是描述柔性的尺度。 4. 内聚能密度 把1mol 的液体或固体分子移到其分子引力范围之外所需要的能量为内聚能。单位体积的内聚能称为内聚能密度，一般用CED 表示。 5. 溶解度参数 内聚能密度的平方根称为溶解度参数，一般用δ表示。 6. 等规度 等规度是高聚物中含有全同立构和间同立构总的百分数。 7. 结晶度 结晶度即高聚物试样中结晶部分所占的质量分数(质量结晶度)或者体积分数(体积结晶度)。 8. 液晶 在熔融状态下或溶液状态下，仍然部分保持着晶态物质分子的有序排列，且物理性质呈现各向异性，成为一种具有和晶体性质相似的液体，这种固液之间的中间态称为液态晶体，简称为液晶。 二．选择题（每小题2分，共16分） 1. 测量重均分子量可以选择以下哪种方法： D A ．粘度法 B ．端基滴定法 C ．渗透压法 D ．光散射法 2. 下列那种方法可以降低熔点： B 、 D 。 A. 主链上引入芳环； B. 降低结晶度； C. 提高分子量； D. 加入增塑剂。 3. 多分散高聚物下列平均分子量中最小的是 A A 、n M B 、w M C 、z M D 、M 4. 聚合物在溶液中通常呈 C 构象。 A ．锯齿形 B ．螺旋形 C ．无规线团 D ．梯形 5. 一般来说，那种材料需要较高程度的取向 B 。 A ．塑料 B ．纤维 C ．橡胶 D ．粘合剂 6. 测量数均分子量，不可以选择以下哪种方法： B 。
?高分子物理前四章复习资料 ?高分子链的结构 ?什么是高分子结构，它主要包括那些内容。（书1页，第二自然段）高分子结构分为链结构和凝聚态结构两部分。链结构是指单个高分子结构和形态。包括①化学组成、构型、构造、共聚物的序列结构；②分子的大小、尺寸、构象和形态。凝聚态结构是指高分子链凝聚在一起形成的高分子材料本体内部结构，包括，①聚合物晶态结构②聚合物非晶态结构③液晶态聚合物④聚合物的取向结构⑤多组分聚合物。 ?高分子按组成可分为那几类：碳链高分子、杂链高分子、元素高分子。各自义并各举2个例子。（书第1页） 碳链高分子：聚苯乙烯、聚丙烯腈 杂链高分子：聚甲醛、聚酰胺 元素高分子：聚硅氧烷、聚氯化磷腈 ?常用高分子链的分子结构式：（书第2页表格）表格没法打，看书吧！ ?高分子链的构型：（分子重复单元的异构） 什么叫构型：是指分子中由化学键所固定的原子在空间的几何排列。 构型不同的异构体有几种？旋光异构体，几何异构体，键接异构体 旋光异构：全同、间同和无规 几何异构：顺反异构 键接异构：头-尾，头-头，尾-尾 ?1，4-丁二烯有那几种几何异构，不同结构的1，4-丁二烯都适合用做什么产品，为什么？（书第5页，倒数第二如自然段） 順式聚1,4丁二烯，链间距较大，室温下是一种弹性很好地橡胶；反式聚1,4丁二烯结构也比较规整，容易结晶，室温下是弹性很差的塑料。 ?什么是高分子构造？是指聚合物分子的各种形状。一维，二维，三维线型，环形、梯形聚合物 ?ABS的组成结构是什么？各单元的作用有那些？（书10页） 常用的工程塑料ABS树脂除共混型外，大多数是由丙烯腈、丁二烯、苯乙烯组成的三元接枝共聚物。后者以丁苯橡胶为主链，将苯乙烯、丙烯腈接在支链
一．名词解释（16分） 1.构型构型是对分子中的最近邻原子间的相对位置的表征。构型是指分子中由化学键所固定的原子在空间的几何排列。这种排列是稳定的，要改变构型必须经过化学键的断裂和重组。构型不同的异构体有旋光异构和几何异构两种。(构型是指某一个原子的取代基在空间的排列) 2.构象：所谓构象是这种由于绕C-C单键内旋转而形成的空间排列。（由于单键内旋转而产生的分子在空间的不同形态） 3.熔融指数：在一定温度下，熔融状态的高聚物在一定负荷下，十分钟从规定直径和长度的标准毛细管中流出的重量（克数）。熔融指数越大，则流动性越好。 4.聚集态：高分子的聚集态结构是指高分子链之间的排列和堆砌结构，也称超分子结构，（是指高分子材料整体的内部结构，包括晶态，非晶态，取向态结构，液晶态结构以及织态结构） 5.交联：高分子链之间通过支链联结成一个三维空间网型大分子时就称为交联，交联的程度用交联度表示，交联度通常用相邻两个交联点之间的链的平均分子量Mc来表示，交联度愈大，Mc愈小。 6.支化度：支化高分子是指在高链上存在支链的高分子，支化高分子有三种类型：星型支化、梳型支化和无规支化。 高分子发生了支化，支化的程度用支化度来表示，支化度是指支化点密度或两相邻支化点之间的链的平均分子量。 7.时温等效原理：前面我们讨论了在一定温度下高聚物粘弹性的时间依赖性，即如果作用力时间远远大于它的松弛时间时，高聚物表现出粘性流动，处于粘流态；如果作用力时间远远小于它的松弛时间时，高聚物处于玻璃态；如果作用力时间与它的松弛时间同数量级时，高聚物表现出粘弹性，处于高弹态。 像作用时间一样，温度T是影响高聚物性能的重要参数，随着温度从低到高，包括力学性能在内的许多性能都将发生很大变化，高聚物的三种力学状态玻璃态、高弹态和粘流态将依次出现。 高聚物在不同温度下或在不同外力作用时间下都显示出一样的三种力学状态和两种转变，表明温度和时间对高聚物的松弛过程的作用类似，对粘弹性的影响具有某种等效的作用。已经知道，要使高聚物中某个运动单元具有足够大的活动性而表现出力学松弛现象需要一定的松弛时间，温度升高，松弛时间缩短。因此，同一个力学松弛现象既可在较高的温度、较短的作用力时间表现出来（或在较短的时间内观察到），也可以在较低的温度、较长的作用力时间表现出来（或较长的时间内观察到）。这是因为在较低的温度下，分子运动的松弛时间较长，高聚物对外力作的响应可能观察不出来，或者是需要很长时间才能观察出来，这时若升高温度，缩短它的松弛时间，就可以在较短的时间内观察到它的力学响应。因此升高温度与延长观察时间对分子运动是等效的，对高聚物的粘弹行为也是等效的。这个等效性可以借助于一个转换因子aT来实现，即借助于转换因子可以将在某一温度下测定的力学数据，变成另一温度下的力学数据，这就是时温等效原理。 8.韦森堡效应：当高聚物熔体或浓溶液在各种旋转粘度计中或在容器中进行电动搅拌时，受到旋转剪切作用，流体会沿内筒壁或轴上升，发生包轴或爬杆现象，这类现象统称为韦森堡效应。 9.巴拉斯效应：当高聚物熔体从小孔、毛细管或狭缝中挤出时，挤出物的直径或厚度会明显地大于模口的尺寸，这种现象叫做挤出物胀大，或称离模膨胀，亦称巴拉斯效应。 10.蠕变：所谓蠕变，就是指在一定的温度和较小的恒定外力(拉力、压力或扭力等)作用下，材料的形变随时间的增加而逐渐增大的现象。
