ABS2-ABS10表贴桥式整流器(桥堆)

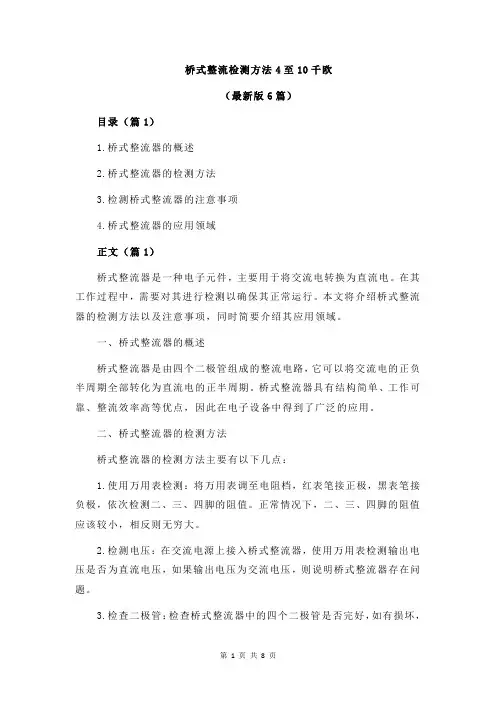

整流桥堆的分类和型号大全作者：东方的太阳桥式整流器按其工作电压不同、工作电流不同以及封装形式的不同分为很多种。

桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。

整流桥堆按其封装形式分类：贴片系列、板桥系列、圆桥系列、扁桥系列、方桥系列。

1.贴片系列：MB2S、MB4S、MB6S、MB8S、MB10S。

DB101S、DB102S、DB103S、DB104S、DB105S、DB106S、DB107S。

DB151S、DB152S、DB153S、DB154S、DB155S、DB156S、DB157S。

2.板桥系列：DB101、DB102、DB103、DB104、DB105、DB106、DB107。

DB151、DB152、DB153、DB154、DB155、DB156、DB157。

3.圆桥系列：W005、W01、W02、W04、W06、W08、W10. 2W005、2W01、2W02、2W04、2W06、2W08、2W10。

4.扁桥2A：RS201、RS202、RS203、RS204、RS205、RS206、RS207。

KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210。

扁桥GBP2A：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210。

扁桥KBL4A：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410。

扁桥GBL4A：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410。

扁桥GBJ系列（4A-35A）GBJ4005、GBJ401、GBJ402、GBJ404、GBJ406、GBJ408、GBJ410。

GBJ6005、GBJ601、GBJ602、GBJ604、GBJ606、GBJ608、GBJ610。

辑人：MMABS8，整流桥ABS8，ASEMI品牌迷你整流桥，为你带来而目一新的整流产品摘要:ABS8，整流桥ABS8，ASEMI品牌迷你整流桥，为你带来而目一新的整流产品，本文将为大家讲解一款迷你整流桥ABS8，是ASEMI品牌迷你整流桥当中ABS封装系列当中的一个常规型号，它最常用的领域就是LED灯和手机充电器当中，在其中作前端整流输入的用途，众所周知，除了某些个别的电器之外，绝大多数我们生活中要使用的电器都需要用直流电才能正常工作，整流桥是把交流电转变成直流电最重要最关键的元件，那么下面我们就来一起认识一下这一款产品吧ABS8当中的数字要如何解释呢？这就要讲到一款整流桥的电性参数。

整流桥ABS8，它的电性参数是：正向电流（Io）为1A，反向耐压为800V，正向电压（VF）为1.0V，它的浪涌电流Ifsm为35A，漏电流（Ir）为5uA、工作温度在-40°~+150℃，恢复时间（Trr）达到500ns，其中有4条引线。

对照看下来，我们就能够找出规律，在ABS8这款整流桥中“8”这个数字就代表着最大反向耐压的数值。

同理可知，封装相近的型号比如ABS10，它的参数就是1A，1000V，那么这个系列的参数你知道了吗？最后我们再来一起看一下整流桥ABS8尺寸参数介绍，了解封装外观具体规格是怎样的。

ABS8采用GPP芯片材质，里面有4颗芯片组成，芯片尺寸都是50MIL。

整流桥ABS8采用激光打标，印字非常清晰，永不褪色，防止假冒。

具体尺寸参数详解如下图所示：ABS8贴片整流桥详解ASEMI品牌原装进口ASEMI整流桥ABS8，采用SOP-4贴片封装，使用台湾进口波峰GPP大芯片制作，50MIL大芯片，电流可以达到1A，电压为800V，制造的整流桥一般体现在抗电流电压浪涌冲击，离散性,参数一致性，能耗差异等等方面。

具有耐高抗浪涌冲击的优势,开机瞬间百倍电流电压依然稳定工作，不发热不炸机。

ASEMI品牌整流桥质量稳定，性价比高，被誉为整流行业品牌，品质源于核“芯”。

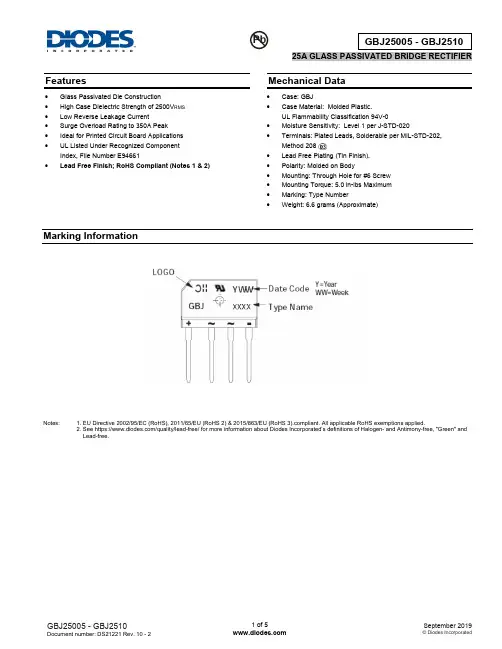

Features• Glass Passivated Die Construction• High Case Dielectric Strength of 2500V RMS • Low Reverse Leakage Current• Surge Overload Rating to 350A Peak• Ideal for Printed Circuit Board Applications • UL Listed Under Recognized Component Index, File Number E94661•Lead Free Finish; RoHS Compliant (Notes 1 & 2)Mechanical Data• Case: GBJ• Case Material: Molded Plastic.UL Flammability Classification 94V-0•Moisture Sensitivity: Level 1 per J-STD-020• Terminals: Plated Leads, Solderable per MIL-STD-202, Method 208• Lead Free Plating (Tin Finish). • Polarity: Molded on Body• Mounting: Through Hole for #6 Screw • Mounting Torque: 5.0 in-lbs Maximum • Marking: Type Number• Weight: 6.6 grams (Approximate)Marking InformationNotes:1. EU Directive 2002/95/EC (RoHS), 2011/65/EU (RoHS 2) & 2015/863/EU (RoHS 3).compliant. All applicable RoHS exemptions applied.2. See https:///quality/lead-free/ for more information about Diodes Incorporated’s definitions of Halogen- and Antimony-free, "Green" and Lead-free.PbGBJ25005 - GBJ2510Maximum Ratings(@T A = 25°C, unless otherwise specified.)Single phase, half wave, 60Hz, resistive or inductive load.For capacitance load, derate current by 20%.Characteristic Symbol GBJ25005 GBJ2501GBJ2502GBJ2504GBJ2506GBJ2508GBJ2510 UnitPeak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage V RRMV RWMV R50 100 200 400 600 800 1000 VRMS Reverse Voltage V R(RMS)35 70 140 280 420 560 700 V Average Forward Rectified Output Current(Note 3) @ T C = 100°C I O25 A Non-Repetitive Peak Forward Surge Current 8.3 msSingle Half Sine-Wave Superimposed on rated Load I FSM350 A Thermal CharacteristicsElectrical Characteristics(@T A = 25°C, unless otherwise specified.)Notes: 3. Non-repetitive, for t > 1ms and < 8.3 ms.4. Measured at 1.0 MHz and applied reverse voltage of 4.0V DC.5. Thermal resistance from junction to case per element. Unit mounted on 250 x 250 x 20mm aluminum plate heat sink.GBJ25005 - GBJ251051015202530255075100125150I , A V E R A G E R E C T I F I E D C U R R E N T (A )O T , CASE TEMPERATURE (°C)C0.010.11.01000.8I , I N S T A N T A N E O U S F O R W A R D C U R R E N T (A )F100V , INSTANTANEOUS FORWARD VOLTAGE (V)Fig. 2 Typical Forward Characteristics (per element)F 0.4110100I , P E A K F O R W A R D S U R G E C U R R E N T (A )F S M NUMBER OF CYCLES AT 60 Hz010020030040011001,0001.010100C , T O T A L C A P A C I T A N C E (p F )T V , REVERSE VOLTAGE (V)Fig. 4 Typical T otal Capacitance, Per ElementR 100.11.0101001,000020406080100120140PERCENT OF RATED PEAK REVERSE VOLTAGE (%)Fig. 5 Typical Reverse CharacteristicsGBJ25005 - GBJ2510Ordering Information (Note 6)Part Number Case Packaging GBJ25005-F GBJ 15/Tube GBJ2501-F GBJ 15/Tube GBJ2502-F GBJ 15/Tube GBJ2504-F GBJ 15/Tube GBJ2506-F GBJ 15/Tube GBJ2508-F GBJ 15/Tube GBJ2510-FGBJ 15/TubeNote: 6. For packaging details, go to our website at /datasheets/ap02007.pdf.Package Outline DimensionsPlease see /package-outlines.html for the latest version.GBJNote:For high voltage applications, the appropriate industry sector guidelines should be considered with regards to creepage and clearance.E EG KGBJ25005 - GBJ2510。

（neya）ASEMI品牌旗下常用于快充行业的，使用氮化镓材料的整流桥有多款，相比传统充电器，有哪些优势？1、充电效率高。

氮化镓的带隙比硅高得多，这意味着它可以随时间传导更高的电压。

带隙较大也意味着电流可以比硅更快地流过GaN制成的芯片，从而可以更快地进行处理，充电更快。

2、散热快。

氮化镓与前两代的半导体相比，禁带宽度大、导热系数更高。

而且可在200以上的高温下工作，能承载更高的能量密度，可靠性高，能够将过度充电的可能性降低。

3、体积小。

氮化镓材料本身优异的性能，使得做出来的氮化镓比传统硅基IGBT/MOSFET 等芯片面积更小，同时由于更耐高压，大电流，氮化镓芯片功率密度更大，因此功率密度/面积远超硅基。

此外由于使用氮化镓芯片还减少了周边的其他元件的使用，电容、电感、线圈等被动件比硅基方案少得多，也进一步缩小了体积。

今天就为大家详细列出常见的快充整流桥堆型号大全：NO.型号参数封装封装形式1DB207S2A 1000V DBS-4贴片2ABS2102A 65W ABS-4贴片3RABS2102A 1000V ABS-4贴片4TMBF3103A 65W TMBF贴片5TMBFR3103A 65W TMBF贴片6RYBS30103A 65W TMBF贴片7D4KB1004A 45W D3K插件8TT8M8A 65W TT贴片9MSB3073A 65W MSBL贴片10DBF3103A 50W DBF贴片11DBF4104A 65W DBF贴片12GBP-4插件13GBP-4插件14GBP-4插件15KBP-4插件16GBL4064A 600V GBL-4插件17GBL4084A 800V GBL-4插件18GBL4104A 1000V GBL-4插件19GBL6066A 600V GBL-4插件20GBL6086A 800V GBL-4插件21GBL6106A 1000V GBL-4插件22GBL8068A 600V GBL-4插件23GBL8088A 800V GBL-4插件24GBL8108A 1000V GBL-4插件25UD4KB804A 800V DIP-4插件。

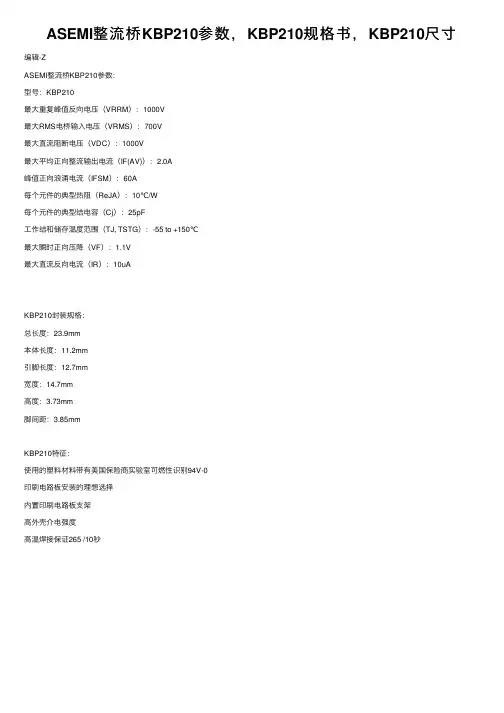

ASEMI整流桥KBP210参数，KBP210规格书，KBP210尺⼨编辑-Z
ASEMI整流桥KBP210参数：
型号：KBP210
最⼤重复峰值反向电压（VRRM）：1000V
最⼤RMS电桥输⼊电压（VRMS）：700V
最⼤直流阻断电压（VDC）：1000V
最⼤平均正向整流输出电流（IF(AV)）：2.0A
峰值正向浪涌电流（IFSM）：60A
每个元件的典型热阻（ReJA）：10℃/W
每个元件的典型结电容（Cj）：25pF
⼯作结和储存温度范围（TJ, TSTG）：-55 to +150℃
最⼤瞬时正向压降（VF）：1.1V
最⼤直流反向电流（IR）：10uA
KBP210封装规格：
总长度：23.9mm
本体长度：11.2mm
引脚长度：12.7mm
宽度：14.7mm
⾼度：3.73mm
脚间距：3.85mm
KBP210特征：
使⽤的塑料材料带有美国保险商实验室可燃性识别94V-0
印刷电路板安装的理想选择
内置印刷电路板⽀架
⾼外壳介电强度
⾼温焊接保证265 /10秒。

ABS 维修指南2010-3-154通道通道ABS ABS ABS 在重汽车上的布置在重汽车上的布置重汽装ABS的制动系统ABS的制动系统ABS ABS--E 的系统部件ABS ECU:446 004 630 0ABS ECU:446 004 630 0--WG9160580501/4;ABS ABS电磁阀电磁阀电磁阀:472 195 016 0:472 195 016 0:472 195 016 0--WG9000360515/1EBL EBL电磁阀电磁阀电磁阀:472 195 055 0:472 195 055 0:472 195 055 0--WG9000360517/1WG9000360517/1；；ABS ABS传感器传感器传感器:441 032 809 0:441 032 809 0:441 032 809 0--WG9160710522/1TPM TPM 功能的激活功能的激活使用ASR 功能开关, 步骤如下:1) 1) 车辆处于停止状态车辆处于停止状态车辆处于停止状态,,并且关掉点火开关2) 2) 按住按住按住ASR ASR ASR复位开关复位开关3) 3) 打开点火开关打开点火开关4) 4) 等待三秒钟等待三秒钟等待三秒钟((直到直到ABS ABS ABS的警告灯熄灭的警告灯熄灭的警告灯熄灭))5) 5) 松开松开松开ASR ASR ASR复位开关复位开关6) 6) 等待等待等待TPM TPM TPM功能初始化的确认信息功能初始化的确认信息功能初始化的确认信息(ASR (ASR (ASR指示灯闪三指示灯闪三次)7) TPM 7) TPM功能成功初始化功能成功初始化注释注释: : : 当轮胎压力故障时当轮胎压力故障时当轮胎压力故障时,ASR ,ASR ,ASR‘‘’报警灯亮警灯亮，，故障的闪码为故障的闪码为77-8.SPN:1069 1ABS E ABS E 电路图电路图ABS/ASR ABS/ASR 系统的诊断系统的诊断诊断方法诊断方法：：1，PC PC诊断诊断2，仪表显示的故障代码3，闪码诊断闪码诊断—诊断模式在ECU 到ASR 指示灯的方向引出接地线(或接地开关即闪码开关)。

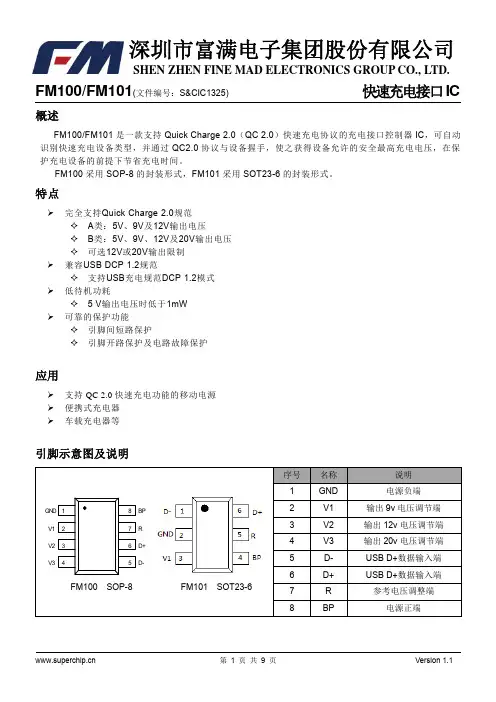

FM100/FM101(文件编号：S&CIC1325)快速充电接口IC概述FM100/FM101是一款支持Quick Charge2.0（QC2.0）快速充电协议的充电接口控制器IC，可自动识别快速充电设备类型，并通过QC2.0协议与设备握手，使之获得设备允许的安全最高充电电压，在保护充电设备的前提下节省充电时间。
