CT伏安特性试验方法

CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。

它也可以用作变压器极性判别测试。

是一种具有较高性价比的多功能测试仪器。

伏安特性曲线的测量原理及接线方式与单机的测量基本一致。

连接好之后，点击“开始测试”以启动您的测试。

在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。

在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。

您可以在任何时候通过点击“停止测试”来终止您的测试。

伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。

二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。

四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。

五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。

七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。

)试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

电流互感器伏安特性及试验伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。

如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。

由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。

由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。

FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。

仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。

电流互感器伏安特性试验一、试验目的CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二、试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。

试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三、注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

CT伏安特性试验及10%误差曲线校验1 CT伏安特性概念CT伏安特性,是指在电流互感器一次侧开路的情况下,电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线（电压为纵座标，电流为横座标），其实际上就是铁芯的磁化曲线。

参考文献：[1]国家电网公司人力资源．国家电网公司生产技能人员职业能力培训通用教材-电气试验[M].北京：中国电力出版社，2010.144-146.[2]陈天翔，王寅仲，海世杰.电气试验[M].北京：中国电力出版社，2008.151-153.[3]单文培，王兵，单欣安.电气设备试验及故障处理实例[M].北京：中国水利水电出版社，2006.230-231.[4]高占杰.CT伏安特性试验及10%误差曲线[J].水电厂自动化，2008，29（1）:78-80.[5]DL/T 866-2004,电流互感器和电压互感器选择及计算导则[S].2 CT伏安特性试验目的(1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。

(2) 运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。

(3)以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。

参考文献：[1]高占杰.CT伏安特性试验及10%误差曲线[J].水电厂自动化，2008，29（1）:78-80.3 CT伏安特性试验测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较,拐点位置电压不应有显著降低。

若有显著降低,应检查二次绕组是否存在匝间短路。

施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。

其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降（在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2），据此判断CT二次绕组异常。

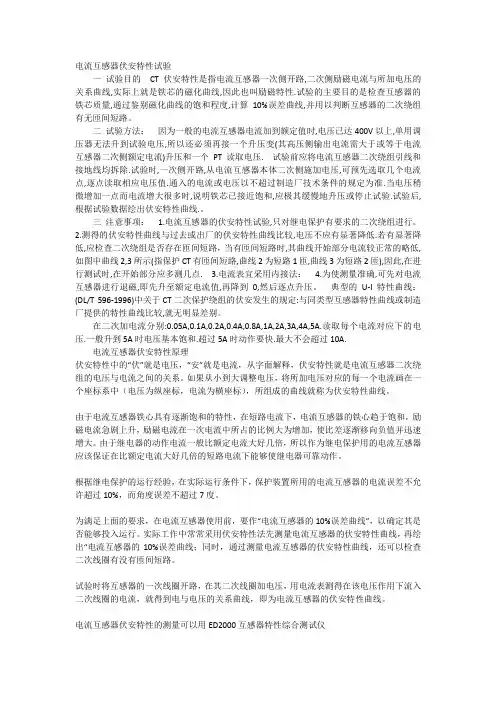

电流互感器伏安特性试验一试验目的CT伏安特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性.试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。

二试验方法：因为一般的电流互感器电流加到额定值时,电压已达400V以上,单用调压器无法升到试验电压,所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压. 试验前应将电流互感器二次绕组引线和接地线均拆除.试验时,一次侧开路,从电流互感器本体二次侧施加电压,可预先选取几个电流点,逐点读取相应电压值.通入的电流或电压以不超过制造厂技术条件的规定为准.当电压稍微增加一点而电流增大很多时,说明铁芯已接近饱和,应极其缓慢地升压或停止试验.试验后,根据试验数据绘出伏安特性曲线.。

三注意事项： 1.电流互感器的伏安特性试验,只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较,电压不应有显著降低.若有显著降低,应检查二次绕组是否存在匝间短路，当有匝间短路时,其曲线开始部分电流较正常的略低,如图中曲线2,3所示(指保护CT有匝间短路,曲线2为短路1匝,曲线3为短路2匝),因此,在进行测试时,在开始部分应多测几点.3.电流表宜采用内接法：4.为使测量准确,可先对电流互感器进行退磁,即先升至额定电流值,再降到0,然后逐点升压。

典型的U-I特性曲线：(DL/T 596-1996)中关于CT二次保护绕组的伏安发生的规定:与同类型互感器特性曲线或制造厂提供的特性曲线比较,就无明显差别。

在二次加电流分别:0.05A,0.1A,0.2A,0.4A,0.8A,1A,2A,3A,4A,5A.读取每个电流对应下的电压.一般升到5A时电压基本饱和.超过5A时动作要快.最大不会超过10A.电流互感器伏安特性原理伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。

电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。

二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须电流互感器二次侧额定电流)升压和一个PT读取电压。

(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

原因解释可能碰到的错误接线方式：坛子岭变电站2B(1B)主变压器高压侧方向过流回路无电流2004年2月19日☐☐ 现象在坛子岭变电站2#主变压器（2B ）35kv 高压侧后备保护（SEL351A ）装置上，显示高压侧一次电流为0，但现场该变压器高压侧实际有20A 负荷。

SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。

2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。

4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。

5. 不要让任何异物掉入机箱内，以免发生短路。

6. 作为安全措施，试验之前请将面板的地线可靠接地。

7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。

8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。

9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。

10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。

11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。

本公司保留对此说明书修改的权利，届时恕不另行通知。

产品与说明书不符之处，以实际产品为准。

若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。

公司经济基础雄厚，技术实力强大，勇于开拓创新。

多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。

产品遍及全国各地，在广大用户中建立了良好的声誉。

公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。

SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。

可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

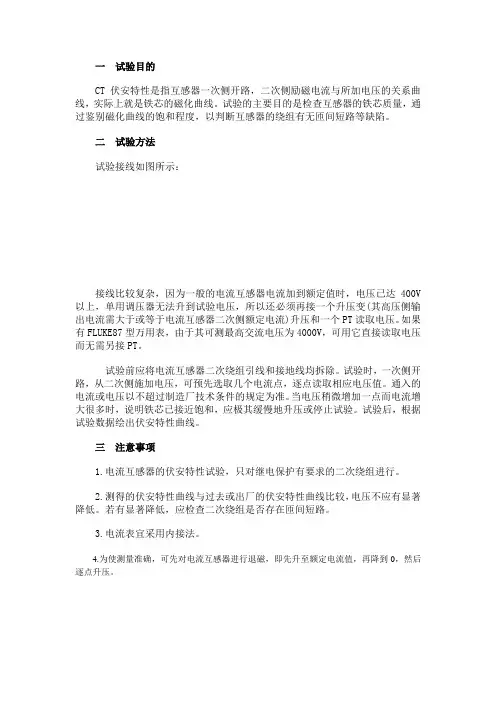

一试验目的CT伏安特性是指互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线。

试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，以判断互感器的绕组有无匝间短路等缺陷。

二试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V 以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。

如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。

试验前应将电流互感器二次绕组引线和接地线均拆除。

试验时，一次侧开路，从二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。

通入的电流或电压以不超过制造厂技术条件的规定为准。

当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。

试验后，根据试验数据绘出伏安特性曲线。

三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。

若有显著降低，应检查二次绕组是否存在匝间短路。

3.电流表宜采用内接法。

4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。

300VA，通流要达到3倍以上，以此计算应通流达15安，电压为60-100伏，调压器等取容量1000VA左右。

接好线。

2 一人操作并读一表（如电流表），另一人读另一表（如电压表）并记录。

调压器归零位，合上开关，慢慢开始升压，一般不准回调。

每5-10%额定电流记录一点，直到明显出现拐点（电流上升很快，电压不怎么升。

大约在2-3倍额定电流的时候，我印象不深了。

）3 找到拐点后，调压器归零，停电，绘出曲线。

如果试验失败（任何原因使升压中断），应停电从零电压重新开始。

CT伏安变比极性综合测试仪CT励磁〔伏安〕特性测试试验CT测试进行电流互感器励磁特性、变比、极性、负荷、直阻、一次通流、角差、比差、交流耐压测试时，请移动光标至CT，并选择相应测试选项。

1、 CT励磁〔伏安〕特性测试在CT主界面中，选择“励磁〞选项后，即进入测试界面如图4。

1〕、参数设置：励磁电流：设置范围〔0—20A〕为仪器输出的最高设置电流，如果实验中电流到达设定值，将会自动停止升流，以免损坏设备。

通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围〔0—1000V〕为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。

如果实验中电压到达设定值，将会自动停止升压，以免损坏设备。

1) 、试验：接线图见〔图5〕，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2〔互感器的所有端子的连线都应断开〕。

检查接线无误后，合上功率开关，选择“开始〞选项，即开始测试。

试验时，光标在“停止〞选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图〔如图6〕。

注意：图4界面中，“校准〞功能主要用于检测仪器自身励磁特性试验的电压值、电流值的误差，检测方法见附录一。

图4，CT励磁特性测试界面图5，CT励磁特性接线图图6，CT励磁曲线图图7，励磁数据图图8 ，误差曲线参数设置界面图9，误差曲线图2〕、伏安特性〔励磁〕测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线〔见图6〕。

该界面上各操作功能如下：打印：控制器选择“打印〞后，先后打印伏安特性〔励磁〕曲线、数据，方便用户做报告用。

同时减少更换打印纸的频率，节省时间，提高效率。

励磁数据：将光标移动至“励磁数据〞选项选定，屏幕上将显示伏安〔励磁〕特性试验的测试数据列表〔见图7〕。

按下“返回〞即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。
