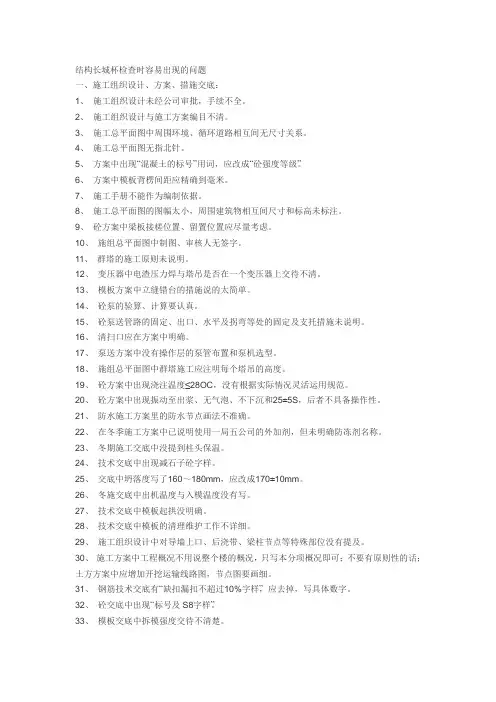

结构长城杯检查时容易出现的问题一、施工组织设计、方案、措施交底：1、施工组织设计未经公司审批，手续不全。

2、施工组织设计与施工方案编目不清。

3、施工总平面图中周围环境、循环道路相互间无尺寸关系。

4、施工总平面图无指北针。

5、方案中出现“混凝土的标号”用词，应改成“砼强度等级”。

6、方案中模板背楞间距应精确到毫米。

7、施工手册不能作为编制依据。

8、施工总平面图的图幅太小，周围建筑物相互间尺寸和标高未标注。

9、砼方案中梁板接槎位置、留置位置应尽量考虑。

10、施组总平面图中制图、审核人无签字。

11、群塔的施工原则未说明。

12、变压器中电渣压力焊与塔吊是否在一个变压器上交待不清。

13、模板方案中立缝错台的措施说的太简单。

14、砼泵的验算、计算要认真。

15、砼泵送管路的固定、出口、水平及拐弯等处的固定及支托措施未说明。

16、清扫口应在方案中明确。

17、泵送方案中没有操作层的泵管布置和泵机选型。

18、施组总平面图中群塔施工应注明每个塔吊的高度。

19、砼方案中出现浇注温度≤28OC，没有根据实际情况灵活运用规范。

20、砼方案中出现振动至出浆、无气泡、不下沉和25±5S，后者不具备操作性。

21、防水施工方案里的防水节点画法不准确。

22、在冬季施工方案中已说明使用一局五公司的外加剂，但未明确防冻剂名称。

23、冬期施工交底中没提到柱头保温。

24、技术交底中出现减石子砼字样。

25、交底中坍落度写了160～180mm，应改成170±10mm。

26、冬施交底中出机温度与入模温度没有写。

27、技术交底中模板起拱没明确。

28、技术交底中模板的清理维护工作不详细。

29、施工组织设计中对导墙上口、后浇带、梁柱节点等特殊部位没有提及。

30、施工方案中工程概况不用说整个楼的概况，只写本分项概况即可；不要有原则性的话；土方方案中应增加开挖运输线路图，节点图要画细。

31、钢筋技术交底有“缺扣漏扣不超过10%字样”，应去掉，写具体数字。

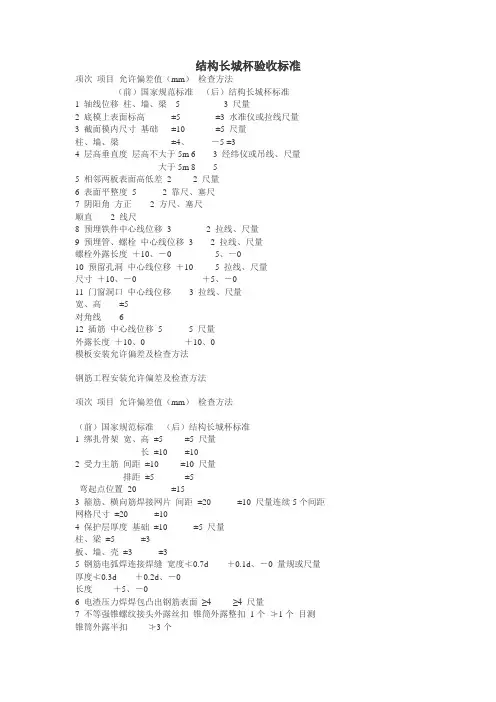

结构长城杯验收标准项次项目允许偏差值（mm）检查方法（前）国家规范标准（后）结构长城杯标准1 轴线位移柱、墙、梁 5 3 尺量2 底模上表面标高±5 ±3 水准仪或拉线尺量3 截面模内尺寸基础±10 ±5 尺量柱、墙、梁±4、－5 ±34 层高垂直度层高不大于5m 6 3 经纬仪或吊线、尺量大于5m 8 55 相邻两板表面高低差2 2 尺量6 表面平整度5 2 靠尺、塞尺7 阴阳角方正---- 2 方尺、塞尺顺直---- 2 线尺8 预埋铁件中心线位移3 2 拉线、尺量9 预埋管、螺栓中心线位移3 2 拉线、尺量螺栓外露长度＋10、－0 5、－010 预留孔洞中心线位移＋10 5 拉线、尺量尺寸＋10、－0 ＋5、－011 门窗洞口中心线位移---- 3 拉线、尺量宽、高---- ±5对角线---- 612 插筋中心线位移5 5 尺量外露长度＋10、0 ＋10、0模板安装允许偏差及检查方法钢筋工程安装允许偏差及检查方法项次项目允许偏差值（mm）检查方法（前）国家规范标准（后）结构长城杯标准1 绑扎骨架宽、高±5 ±5 尺量长±10 ±102 受力主筋间距±10 ±10 尺量排距±5 ±5弯起点位置20 ±153 箍筋、横向筋焊接网片间距±20 ±10 尺量连续5个间距网格尺寸±20 ±104 保护层厚度基础±10 ±5 尺量柱、梁±5 ±3板、墙、壳±3 ±35 钢筋电弧焊连接焊缝宽度≮0.7d ---- ＋0.1d、－0 量规或尺量厚度≮0.3d ---- ＋0.2d、－0长度---- ＋5、－06 电渣压力焊焊包凸出钢筋表面≥4≥4 尺量7 不等强锥螺纹接头外露丝扣锥筒外露整扣1个≯1个目测锥筒外露半扣---- ≯3个8 梁、板受力钢筋搭接锚固长度入支座、节点搭接---- ＋10，－5 尺量入支座、节点锚固---- ±59 两端镦头的预应力钢丝束长度同一束钢丝长度≯5 ±5 尺量同一组钢丝长度≯2 ±210 无粘结筋位置垂直偏差板内±5 ±5 尺量梁内±10 ±511 预应力筋承压板中心线位置---- 3 尺量垂直度---- 0混凝土工程允许偏差及检查方法项次项目允许偏差值（mm）检查方法国家规范标准结构长城杯标准1 轴线位移基础15 10 尺量独立基础10 10墙、柱、梁8 52 垂直度层高≤5m 8 5 经纬仪吊线尺量层高＞5m 10 8全高（H）H/1000，且≤30 H/1000，且≤303 标高层高±10 ±5 水准仪尺量全高±30 ±304 截面尺寸基础宽、高＋8，－5 ±5 尺量柱、墙、梁宽、高＋8，－5 ±35 表面平整度8 3 2m靠尺、塞尺6 角、线顺直度－3 拉线，尺量7 保护层厚度基础－±5 尺量柱、梁、墙、板－＋5，－38 楼梯踏步板宽度、高度－±3 尺量9 电梯井筒长、宽对定位中心线＋25，－0 ＋20，－0 经纬仪，尺量筒全高（H）垂直度H/1000，且≤30 H/1000，且≤3010 阳台、雨罩位移－±5 吊线、尺量11 预留孔、洞中心线位移15 10 尺量12 预埋螺栓中心线位移10 3 尺量螺栓外露长度5 ＋5，－013 张拉端预应力筋的内缩量限值支承式锚具螺帽缝隙1 1 观察钢板尺量支承式锚具加每块垫板缝隙 1 1锥塞式锚具5 3夹片式锚具有顶压5 3夹片式锚具无顶压6-8 614 锚固端保护层厚度凸出式锚固端锚具≮50 ≮50 观察钢板尺量外露预应力筋≮20 ≮20易腐蚀环境外露预应力筋≮50 ≮50结构长城杯需要重视的问题——关于楼梯间施工缝的留置问题按规范4.4.18条“宜留置在结构受剪力较小且便于施工的部位”的规定，一般应留置在楼梯踏步的上三步或下三步的位置。

北京市市政基础设施轨道交通建设长城杯工程评审实施细则北京市市政基础设施长城杯工程评审委员会地铁初评组二○○八年七月北京市市政基础设施轨道交通建设长城杯工程评审实施细则第一章总则第一条：为贯彻落实《建筑法》和《建设工程质量管理条例》，坚持“百年大计，质量第一”的建设方针，增强施工单位工程质量意识，加强质量管理，深入开展创建长城杯活动，不断提高轨道交通建设工程质量，依据京建质[2002]559号关于《北京市优质工程评审管理办法》精神，结合轨道交通建设工程实际制定本实施细则（以下简称细则）。

第二条：本《细则》适用于北京市新建轨道交通建设工程。

第三条：轨道交通建设“长城杯”奖工程，包括结构、群体结构和竣工、群体竣工“长城杯”奖工程。

第二章评审组织机构第四条：北京市市政基础设施轨道交通建设工程的评审工作，由北京市市政基础设施优质工程评审委员会负责。

分初评过程检查、初评评审推荐、北京市市政基础设施优质工程评审委员会评审三个阶段进行。

第五条：在北京市市政基础设施长城杯工程评审委员会办公室指导下，成立北京市市政基础设施长城杯工程评审委员会地铁初评检查组（以下简称初评组），负责北京市轨道交通建设工程“长城杯”奖的初评过程检查、初评评审及推荐工作。

初评组由地铁各专业技术人员组成，轨道交通建设管理有限公司安监室负责初评检查组的日常工作。

第六条：根据自愿的原则由施工单位以标段（单位）工程提出申请，填写《北京市优质工程评选申请表》（附表1），由各地铁线项目管理处负责收集，报地铁初评组审核，并将审核意见报北京市市政基础设施优质工程评审委员会办公室备案。

北京市市政基础设施优质工程评审委员会办公室，每年对当年完成的结构工程和上年度完成的竣工工程组织评审工作。

第七条：轨道交通建设“长城杯”工程质量评审标准，是依据北京市轨道交通建设管理有限公司编制的“轨道交通建设工程施工质量验收标准”（北京市建设工程技术企业标准）执行。

初评工作将坚持实事求是、高标准、严要求和“公正、公平、公开”的原则。

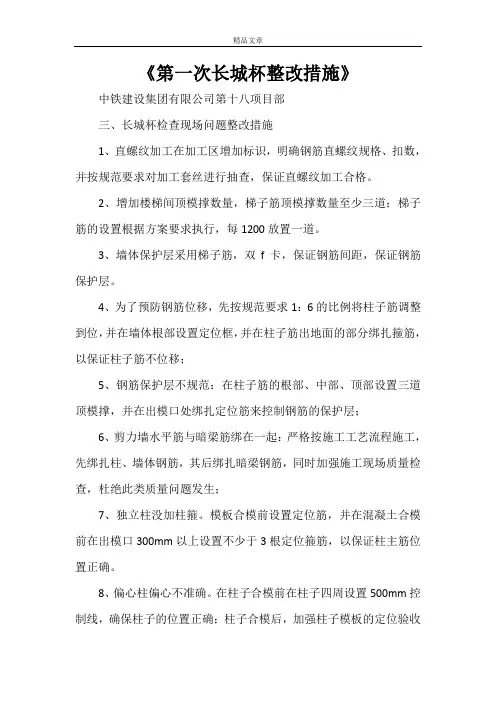

《第一次长城杯整改措施》中铁建设集团有限公司第十八项目部三、长城杯检查现场问题整改措施1、直螺纹加工在加工区增加标识，明确钢筋直螺纹规格、扣数，并按规范要求对加工套丝进行抽查，保证直螺纹加工合格。

2、增加楼梯间顶模撑数量，梯子筋顶模撑数量至少三道；梯子筋的设置根据方案要求执行，每1200放置一道。

3、墙体保护层采用梯子筋，双f卡，保证钢筋间距，保证钢筋保护层。

4、为了预防钢筋位移，先按规范要求1：6的比例将柱子筋调整到位，并在墙体根部设置定位框，并在柱子筋出地面的部分绑扎箍筋，以保证柱子筋不位移；5、钢筋保护层不规范：在柱子筋的根部、中部、顶部设置三道顶模撑，并在出模口处绑扎定位筋来控制钢筋的保护层；6、剪力墙水平筋与暗梁筋绑在一起：严格按施工工艺流程施工，先绑扎柱、墙体钢筋，其后绑扎暗梁钢筋，同时加强施工现场质量检查，杜绝此类质量问题发生；7、独立柱没加柱箍。

模板合模前设置定位筋，并在混凝土合模前在出模口300mm以上设置不少于3根定位箍筋，以保证柱主筋位置正确。

8、偏心柱偏心不准确。

在柱子合模前在柱子四周设置500mm控制线，确保柱子的位置正确；柱子合模后，加强柱子模板的定位验收检查，确保柱子偏心准确。

9、楼梯间墙体有错台。

在楼梯间墙体钢筋上设置不少于三道顶模撑，确保钢模的拼装质量；加强钢模板根部的缝隙封堵，避免漏浆而出现蜂窝等质量通病；在钢模的两侧加设斜撑，确保钢模支撑体系的稳定，避免墙体位移。

10、预留洞口不顺直。

在预留洞口模板的内部加设支撑，加强预留洞口模板的刚度，确保洞口模板不变形；加强模板的定位，严格按图纸要求的位置设置洞口模板；加强洞口模板的验收，落实责任，确保预留洞口质量。

11、后浇带支设不连续。

调整施工流水线，严格按预期设置的流水段施工，保证后浇带模板连续设置。

12、后浇带的封堵：后浇带处先用钢丝网封堵，其后支设锯齿板并加固，确保后浇带的模板支设质量；13、个别梁侧模不顺直：支设梁模板时挂线，并要求施工队严格按线支设梁模板，同时加强模板的质量验收；14、剪力墙出现蜂窝。
