240吨吊车技术规格参数

徐工ＱＡＹ２４０－２４０吨全地面汽车式起重机外形尺寸专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊QAY240 技术咨询、租赁热线:159******** 1表1、行驶状态主要技术参数与尺寸类别项目单位参数与尺寸尺寸参数整机全长mm15918整机全宽mm3080整机全高mm4000轴距一、二轴mm2750二、三轴mm1650三、四轴mm2000四、五轴mm1650五、六轴mm1650轮距mm2690前悬mm2325后悬mm2005重量参数行驶状态总质量kg72000整车整备质量kg71870轴荷一轴kg12000二轴kg12000三轴kg12000四轴kg12000五轴kg12000六轴kg12000行驶参数行驶速度最高行驶速度km/h71最低稳定行驶速度km/h 2.1最小转弯直径m 24最小离地间隙mm278接近角25°离去角17.9°制动距离(制动初速度为30km/h) m10最大爬坡能力%48加速行驶机外噪声dB（A）84百公里油耗L80底盘参数发动机型号OM502LA 发动机最大净功率kW/(r/min)420/(1800)驱动型式12×6轮胎规格14.00轮胎数（不包括备胎）12 专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊徐工ＱＡＹ２４０－２４０吨汽车吊主要技术参数2 技术咨询、租赁热线:159******** QAY240类别项目单位参数与尺寸主要性能参数最大额定总起重量t 240最小额定工作幅度m 3平衡重尾部回转半径mm 4800最大起重力矩基本臂kN m 7797(132.6t*6m)最长主臂kN m 2940(10t*30m)支腿距离(全伸)纵向m 9.625横向m 8.7起升高度基本臂m 12.6最长主臂m 65.6最长主臂+副臂(12 m) m 78.1最长主臂+副臂(20 m) m 85.7起重臂长度基本臂m 13.2最长主臂m 67最长主臂+副臂(12 m) m 79最长主臂+副臂(20 m) m 87副臂安装角°0°、15°、30°工作速度起重臂起臂时间s 65起重臂全伸时间s 650最大回转速度r/min 1.6支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45起升速度(单绳、空载、第四层)主起升机构m/min115副起升机构m/min118噪声限值机 外辐射dB(A) 118司 机位置处dB(A) 90专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊徐工ＱＡＹ２４０－２４０吨汽车吊主要技术参数QAY240 技术咨询、租赁热线:159******** 3徐工ＱＡＹ２４０－２４０吨汽车吊起升高度专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊4 技术咨询、租赁热线:159******** QAY240徐工ＱＡＹ２４０－２４０吨汽车吊主臂起重性能表1、75t吨配重,支腿全伸360°作业（1）第一组合方式r/l13.217.321.525.6 29.7 33.838.0 42.1 46.2 50.3 54.5 58.6 62.767.03.0240.03.5205.0140.0136.04.0185.0140.0132.0120.04.5170.0140.0128.0113.0100.05.0158.0132.0121.0106.092.06.0132.6125.0110.096.0 83.0 74.07.0111.0110.0100.086.0 75.0 67.060.08.093.091.888.078.0 68.0 61.055.0 51.09.081.080.078.072.0 63.0 56.050.0 47.0 42.010.071.070.070.067.0 58.0 52.046.0 43.0 39.0 36.011.061.562.062.0 53.0 48.043.0 40.0 36.0 33.0 31.012.055.055.556.0 49.0 44.040.0 37.0 34.0 31.0 29.0 26.014.045.045.046.0 43.0 39.036.0 33.0 30.0 27.5 26.0 24.0 21.017.016.038.038.7 38.0 34.032.0 29.0 26.5 24.5 23.0 21.5 19.016.018.032.033.0 33.0 31.029.0 26.5 24.0 22.0 21.0 19.5 17.015.020.028.5 28.7 28.026.0 24.0 21.5 20.0 19.0 17.5 15.514.022.025.0 25.0 25.023.0 22.0 20.0 18.0 17.0 16.0 14.513.024.021.9 22.621.5 20.0 18.0 16.5 16.0 14.5 13.512.026.019.1 19.819.5 18.5 16.5 15.0 14.5 13.5 12.511.228.017.518.0 17.0 15.0 14.0 13.5 12.5 11.510.530.015.516.1 16.0 14.0 13.0 12.0 11.5 10.510.032.014.4 15.0 13.0 12.0 11.0 10.59.59.234.012.9 13.7 12.0 11.0 10.0 10.09.08.536.012.4 11.0 10.59.59.08.58.038.011.2 10.59.59.08.58.07.540.010.09.08.58.07.27.042.09.18.58.07.56.76.544.08.07.57.06.26.046.07.57.06.55.85.548.06.56.05.45.050.06.05.55.14.652.05.04.74.254.04.54.44.056.04.13.858.03.93.560.03.262.02.9吊臂仰角73.076.079.0 80.0 81.0 80.0 80.0 80.0 80.0 80.0 80.0 81.0 80.0 81.0吊臂仰角29.026.025.0 23.0 23.0 22.0 22.0 21.0 21.0 21.0 21.0 21.0 21.0 22.0吊臂最小仰角0组合方式000000010000110000111000211000211100211110211111221111222111222211222221222222333333倍率181********吊钩重量23191827827447专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊QAY240 技术咨询、租赁热线:159******** 5徐工ＱＡＹ２４０－２４０吨汽车吊主臂起重性能表（2）第二组合方式r/l13.217.321.525.629.7 33.8 38.0 42.1 46.2 50.354.558.662.767.03.0240.03.5205.0100.080.04.0185.097.074.096.04.5170.092.070.091.073.05.0158.088.066.086.069.06.0132.680.060.077.062.0 69.07.0111.075.055.069.057.0 63.0 52.08.093.070.050.062.052.0 58.0 48.0 46.09.081.065.046.057.048.0 54.0 45.0 42.0 38.010.071.061.043.053.045.0 50.0 42.0 39.0 35.0 32.011.058.040.049.042.0 46.0 39.0 37.0 32.5 29.027.012.055.038.045.039.0 43.0 36.0 34.0 30.5 27.525.523.014.047.034.040.035.0 39.0 32.0 30.0 27.0 24.522.521.021.017.016.031.035.031.0 34.5 29.0 27.0 24.0 21.520.519.019.016.018.027.032.028.0 31.0 27.0 24.0 21.5 19.518.517.017.015.020.029.025.0 29.0 24.0 22.0 19.5 18.017.015.515.514.022.026.023.0 26.0 22.0 20.0 18.0 16.015.014.014.513.024.021.0 23.8 20.5 18.5 16.5 15.014.013.013.512.026.019.0 21.0 19.0 17.0 15.0 14.013.012.012.511.228.018.7 18.0 16.0 14.0 12.512.011.011.510.530.016.7 17.0 15.0 13.0 11.511.010.010.510.032.015.7 14.0 12.0 11.010.09.59.59.234.014.2 13.0 11.0 10.09.59.09.08.536.012.0 10.59.59.08.58.58.038.011.5 10.09.08.58.08.07.540.09.58.58.07.57.27.042.09.08.07.57.06.76.544.07.57.06.56.26.046.07.06.56.05.85.548.06.05.55.45.050.05.55.05.14.652.04.54.74.254.04.24.44.056.04.13.858.03.93.560.03.262.02.9T •ÂNð‰Ò73.076.079.080.081.0 80.0 80.0 80.0 80.0 80.080.081.080.081.0 T •ÂNð‰Ò29.026.025.023.023.0 22.0 22.0 21.0 21.0 21.021.021.021.022.0 T •Âg \Nð‰Ò0~ÄT e¹_ 000000000100000110021000011110111110111111121111122111122211 122221122222222222333333 P s‡1885432T ”©‘Í‘Ï23191827827447专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊6 技术咨询、租赁热线:159******** QAY240徐工ＱＡＹ２４０－２４０主吨汽车吊副臂起重性能表（3）第三组合方式r/l13.217.321.525.629.733.838.042.146.250.354.558.662.767.03.0240.03.5205.070.052.04.0185.065.046.063.04.5170.061.043.059.062.05.0158.058.040.055.058.06.0132.653.036.050.053.055.07.0111.048.032.045.047.051.044.08.093.044.029.041.043.046.040.034.09.081.041.027.038.039.043.037.031.032.010.071.038.025.035.036.039.034.029.030.027.511.036.023.033.033.036.032.027.028.026.024.012.034.021.030.031.034.030.025.026.524.522.023.014.030.019.027.027.030.026.023.024.021.520.021.021.017.016.017.024.024.027.023.521.021.519.518.019.019.016.018.015.022.021.025.021.019.019.517.516.017.017.015.020.020.019.022.019.517.018.016.014.515.515.514.022.018.018.020.018.015.516.515.013.514.014.513.024.016.018.016.514.515.514.012.513.013.512.026.015.017.015.013.514.512.511.512.012.511.228.016.014.012.513.512.010.511.011.510.530.015.013.011.512.511.010.010.010.510.032.012.010.512.010.59.59.59.59.234.011.010.011.09.59.09.09.08.536.09.510.59.08.58.58.58.038.09.010.08.58.08.08.07.540.09.58.07.57.57.27.042.09.07.57.07.06.76.544.07.06.56.56.26.046.06.56.06.05.85.548.05.55.55.45.050.05.05.05.14.652.04.54.74.254.04.24.44.056.04.13.858.03.93.560.03.262.02.9T •ÂNð‰Ò7376798081808080808080818081 T •ÂNð‰Ò2926252323222221212121212122 T •Âg \Nð‰Ò0~ÄT e¹_ 000000000001000002000111001111011111111112011122111122111222112222122222222222333333 P s‡18 6 5 4 3 2T ”©‘Í‘Ï2319 1827827447专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊QAY240 技术咨询、租赁热线:159******** 7徐工ＱＡＹ２４０－２４０吨全地面汽车式起重机主臂高度仰角表专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊8 技术咨询、租赁热线:159******** QAY240徐工ＱＡＹ２４０－２４０吨汽车吊副臂起重性能表专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊QAY240 技术咨询、租赁热线:159******** 9徐工ＱＡＹ２４０－２４０吨汽车吊副臂起重性能表专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊10 技术咨询、租赁热线:159******** QAY240QAY240 技术咨询、租赁热线:159******** 11专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊12 技术咨询、租赁热线:159******** QAY240专业出租：５０吨－１０００吨履带吊；１６吨－５００吨汽车吊。

箱梁运输吊装安全专项方案第一章工程概况 (1)一、工程概况 (1)二、施工平面布置图 (2)三、施工要求与技术保证条件 (4)第二章编制根据 (4)一、编制根据 (4)二、编制原则 (5)第三章施工计划 (5)一、施工进度计划 (5)二、材料与设备计划 (5)第四章施工工艺技术 (8)一、施工工艺流程 (8)二、施工方法 (9)三、检查验收 (15)第五章施工安全保证措施 (15)第一节组织保障 (15)第二节技术措施 (20)第三节事故应急预案 (24)第四节监测监控 (28)第六章劳动力计划 (29)第七章计算书及有关图纸 (29)一、吊车的选型与站位 (29)二、箱梁吊装计算 (30)第八章吊车起升性能表附录 (33)第九章施工措施图 (33)第一章工程概况一、工程概况1、长洪路渝长高速公路跨线桥南起桃西路与长洪路前段的交叉口，北至规划路交叉口，是连接南北通道的重要线路，该桥路线前进方向与高速公路斜交75。

分左右两幅，桥梁起点里程为K0+036.383终点里程为K0+097.183，桥梁全长60.8米。

桥梁设计为后张法预应力预制小箱梁，单幅桥梁两跨12片梁体，其中边梁4片，全桥共计24片箱梁。

边梁高1.6米，宽2.77m，重量91吨；中梁高1.6米，宽2.24米，重量88.2吨。

小箱梁在2号桥台右侧梁场预制，达到设计强度后，由梁场起吊至运梁车上，运输至施工现场吊装就位。

由于该跨线桥位于高速公路之上，施工时综合考虑交通安全，与交通组织疏导等因素，制定本方案时，通过了全面细致的考虑，以确保安全得到全面的保障。

箱梁的技术参数如下表：桥面的纵坡为-2.7%，横坡为1.5%，从2号墩向1号墩架设时，桥梁为上坡，箱梁底埋件要按上坡2.7%情形埋设，制梁前需检查好埋件纵坡及外露高度情况。

2、现场环境条件（1）该桥上跨渝长高速公路，交通疏导及安全防护工作较多，高速公路需封闭半幅，采取半幅通行双向行驶措施。

QY130K汽车起重起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14950 整机全宽mm 3000整机全高mm 3950轴距第一、二mm 1420第二、三mm 2420第三、四mm 1875第四、五mm 1350第五、六mm 1400轮距mm 2610/2307质量参数行驶状态整机自重kg 62000轴荷一/二轴kg 8800/8800三/四轴kg 9200/12700五/六轴kg 12700/9800动力参数上车发动机额定功率kw/(r/min) 162/2100额定扭矩N.m/(r/min) 854/1400额定转速r/min 2100下车发动机额定功率kw/(r/min) 390/1800额定扭矩N.m/(r/min) 2400/1080额定转速r/min 2000行驶参数行驶速度最高行驶速度km/h 70最低稳定行驶速度km/h 2.1 最小转弯直径m 24 最小离地间隙mm 275 接近角(°)23 离去角(°)14 制动距离(车速为30km/h) m ≤ 10最大爬坡度％40百公里油耗L 80 起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m)m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m)m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45起升速度(单绳在第4层) 主起升机构(空载) m/min 115 副起升机构(空载) m/min 115噪声机外dB（A）≤118司机位置处dB（A) ≤90QY100K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 15230 整机全宽mm 3000 整机全高mm 3860质量参数行驶状态总质量kg 65000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 0.5 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.6 比功率kW/t 7.3 最小离地间隙mm 310 接近角(°)23 离去角(°)15 制动距离(车速为30km/h) m ≤10最大爬坡能力％40动力参数发动机额定功率kW/(r/min.) 324/1800 上车发动机额定扭矩N.m/(r/min.) 2100/1200起重机作业状态主要参数项目单位参数类别性能参数最大额定总起重量t 100最小额定工作幅度m 3最大起重力矩基本臂kN.m 3238最长主臂kN.m 1670最长主臂+副臂kN.m 1127支腿距离纵向m 7.56横向m 7.6起重臂长度基本臂m 12.8最长主臂m 48最长主臂+副臂m 48 + 18.1 副臂安装角°0, 15, 30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸/全缩s 140 最大回转速度r/min 2起升速度(单绳在第4层)主起升机构m/min 110副起升机构m/min 85QY80K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14550 整机全宽mm 2750 整机全高mm 3750轴距一、二轴mm 1520二、三轴mm 2600三、四轴mm 1600四、五轴mm 1350五、六轴mm 1350轮距一、二、三轴mm 2300 三、四、五轴mm 2055质量参数行驶状态总质量kg 60000行驶参数行驶速度最高行驶速度km/h 85最低稳定行驶速度km/h 4 转弯半径最小转弯半径m 13臂头最小转弯半径m 15 最小离地间隙mm 270 接近角(°)19 离去角(°)20 制动距离(车速为30km/h、满载) m ≤12最大爬坡能力％22 百公里油耗L 75动力参数上车发动机额定功率kW/(r/min.) 158/2200 上车发动机额定扭矩N.m/(r/min.) 770/1540 上车发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 80 最小额定工作幅度m 3 转台尾部回转半径m 4.35 最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8 支腿距离纵向m 6.6横向m 7 起升高度基本臂m 11.1最长主臂m 43最长主臂+副臂m 60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min 55空载m/min 82 副起升机构满载m/min 70空载m/min 86QY70K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3510轴距一、二轴mm 1520二、三轴mm 3965三、四轴mm 1350质量参数行驶状态总质量kg 41000 轴荷一、二轴kg 15000三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 270 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％40 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 266/2208 发动机额定扭矩N.m/(r/min.) 1460/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 70 最小额定工作幅度m 3 转台尾部回转半径m 3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0支腿伸缩时间水平支腿同时伸/缩S 30/20垂直支腿同时伸/缩S 35/12 起升速度(单绳)主起升机构满载m/min 75空载m/min 130副起升机构满载m/min 98空载m/min 108QY65K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3360轴距一、二轴mm 1520二、三轴mm 3965三、四轴4 mm 1350质量参数行驶状态总质量kg 40600 轴荷一、二轴kg 14600三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 3 转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 275 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％34 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 236/2200 发动机额定扭矩N.m/(r/min.) 1250/1500 发动机额定转速rpm. 2200起重机作业状态主要参数项目单位参数性能参数最大额定总起重量t 65 最小额定工作幅度m 3转台尾部回转半径m 3550 最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9 起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min 79空载m/min 130副起升机构满载m/min 98空载m/min 108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90QY50K汽车起重机主要技术参数起重机行驶状态主要参数项目单位参数尺寸参数整机全长mm 13100 整机全宽mm ≤2750整机全高mm 3350轴距一、二轴mm 1520二、三轴mm 3815三、四轴mm 1350质量参数行驶状态总质量kg 38580 轴荷前轴kg 12950后轴kg 25630行驶参数行驶速度最高行驶速度km/h 66最低稳定行驶速度km/h 2.7 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.8 最小离地间隙mm 285 接近角(°)16 离去角(°)16 制动距离(车速为30km/h、满载) m 10 最大爬坡能力％27 百公里油耗L 36动力参数发动机型号WD615.67A 发动机额定功率kW/(r/min.) 206/2200 发动机额定扭矩N.m/(r/min.) 1100/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3转台尾部回转半径m ≤3.485最大起重力矩基本臂kN.m 1764 最长主臂kN.m 823 最长主臂+副臂kN.m 492.8支腿距离纵向m 5.65 横向m 6.6起升高度基本臂m 10.75 最长主臂m 40 最长主臂+副臂m 55.8工作速度起重臂起臂时间s 88 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥110副起升机构满载m/min ≥80空载m/min ≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY25E汽车起重机起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12380 整机全宽mm ≤2500整机全高mm 3500轴距一、二轴mm 4025二、三轴mm 1350质量参数行驶状态总质量kg 26400轴荷一轴kg 6530 二、三轴kg 19870行驶参数行驶速度最高行驶速度km/h ≥63最低稳定行驶速度km/h ≤4转弯直径最小转弯直径m ≤19臂头最小转弯直径m ≤22最小离地间隙mm ≥273接近角(°)≥21离去角(°)≥10制动距离(车速为30km/h、满载) m ≤9.5最大爬坡能力％≥23百公里油耗L 36起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3转台尾部回转半径m ≤3.56 最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280 支腿距离纵向m 4.8横向m 6起升高度基本臂m ≥10.5最长主臂m ≥31.5最长主臂+副臂m ≥39.2最长主臂+副臂m ≥38工作速度起重臂起臂时间s ≤72起重臂全伸时间s ≤115最大回转速度r/min 3起升速度(单绳、第三层) 主起升机构满载m/min ≥90空载m/min ≥120副起升机构满载m/min ≥90空载m/min ≥120噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90QY20汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12310 整机全宽mm ≤ 2500整机全高mm 3480 轴距一、二轴mm 4025二、三轴mm 1350轮距一轴 Axle 1 mm 2090二、三轴mm 1865质量参数行驶状态总质量kg 25000 轴荷一轴kg 6750二、三轴kg 18250行驶参数行驶速度最高行驶速度km/h ≥ 63最低稳定行驶速度km/h ≤ 4转弯直径最小转弯直径m ≤ 20臂头最小转弯直径m ≤ 24最小离地间隙mm ≥ 270接近角( ° )≥ 21离去角( ° )≥ 10制动距离 ( 车速为 30km/h 、满载 ) m ≤ 9.5最大爬坡能力％≥ 25百公里油耗L 35 起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m ≤3.37最大起重力矩基本臂kN.m 622最长主臂kN.m 503支腿距离纵向m 4.72横向m 5.4起升高度基本臂m ≥10.4最长主臂m ≥26.2最长主臂+副臂m ≥33.8 起重臂长度基本臂m 10.2最长主臂m 26.2最长主臂+副臂m 26.2+7.5工作速度起重臂起臂时间s ≤75起重臂全伸时间s ≤95最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min ≥40空载m/min ≥90副起升机构满载m/min ≥30空载m/min ≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY16K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 11810 整机全宽mm ≤2500整机全高mm 3170轴距一、二轴mm 4025二、三轴mm 1350轮距前轮mm 2079后轮mm 1834质量参数行驶状态总质量kg 21540 轴荷一轴kg 6300二轴kg 15100行驶参数行驶速度最高行驶速度km/h ≥69最低稳定行驶速度km/h ≤2.8转弯直径最小转弯直径m ≤21臂头最小转弯直径m ≤24最小离地间隙mm ≥260接近角(°)≥16离去角(°)≥14制动距离(车速为30km/h、满载) m 10 最大爬坡能力％≥32百公里油耗L 30起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16最小额定工作幅度m 3 转台尾部回转半径m ≤2.765最大起重力矩基本臂kN.m 711.48 最长主臂kN.m 449.8 最长主臂+副臂kN.m 327.7支腿距离纵向m 4.68 横向L m 5.4起升高度基本臂m ≥10.17最长主臂m ≥24.7最长主臂+副臂m ≥32.3起重臂长度基本臂m 10 最长主臂m 24.2 最长主臂+副臂m 32.35工作速度起重臂起臂时间s ≤50起重臂全伸时间s ≤73最大回转速度r/min ≥2.1起升速度主起升机构满载m/min ≤82空载m/min ≤100副起升机构满载m/min ≤72空载m/min ≤100噪声限值Noise limit 机外辐射dB (A) ≤118司机位置处dB (A) ≤90。

ＱAＹ240全地面起重机亮点简介1、成熟得全地面油气悬挂系统,及一、二、三、五、六桥转向,二、五、六桥驱动模式.底盘转向灵活、驱动力强劲。

2、独有得“U”形截面7节吊臂，长达67米，自重轻、强度大，承载力更强.3、先进得嵌入式臂头,结构件强度大,下滑块面积变大,受力状况更好,伸缩更加平稳，可有效防止吊臂在侧载后得扭转现象.4、成熟、先进得单缸插销伸缩系统。

5、独有得自装卸、多组合平衡重系统。

6、独有得“副起重臂辅助动力安装装置"专利技术。

7、整车智能化检测故障自诊断系统。

8、卓越得结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

9、液压硬管采用进口卡套密封,杜绝泄露与老化.QAＹ240全地面起重机技术规格全地面起重机，型号:QＡY24０最大额定起重量：240ｔ一、技术介绍1、底盘部分徐工设计、制造，豪华全宽驾驶室，6桥底盘,驱动/转向模式为12×6×10。

1、1、车架徐工设计、制造,防扭转箱型结构，进口高强度钢材制造.支腿箱体位于1桥与２桥之间以及车架后端,具有前后牵引挂钩。

1、2、底盘发动机制造商:戴姆勒股份公司(德国奔驰）；型号:OＭ502ＬA、Ⅲ／5；型式：:Ｖ型、液冷、八缸、四冲程、增压、中冷、电喷柴油发动机;环保性:环保排放符合国ＩIＩ标准(GB176９１—２０05）;燃料箱容量:约500L。

１、3、动力传动系统1。

３．1 变速箱德国ＺF原装进口电控变速箱，有16个前进档与2个倒档，操纵可自动与手动选择，自动显示当前档位与手动操纵需要更换得档位。

1．３．2 分动箱原装进口分动箱，输入扭矩大。

机械式三轴结构。

装有应急转向油泵，当车辆失去动力被拖动时，实现转向动力。

1.3。

3 车桥原装进口高强度车桥，重量轻，稳定性好.第一桥：单胎，转向不驱动;第二桥：单胎，转向、驱动；第三桥：单胎,转向不驱动；第四桥：单胎,不转向也不驱动;第五桥：单胎，转向、驱动；第六桥:单胎，转向、驱动；１。

26
19.4 20.1 18.1 16.7 15.5 15.1 12.8 12.7 26
28
17.9 16.5 15.7 14.2 13.9 12 11.8 28
30
16 14.9 14.3 13 12.8 11.3 10.8 30
32
13.2 13.2 12 11.7 10.4 10.1 32
34
32
34
9.7 9.7 9.3 9
8.6 8.6
34
36
8.9 8.7 8.4 8.1 7.6 7.6
36
38
8.1 7.6 7.2 6.8 6.8
38
40
7.3 6.8 6.5 6
6
40
42
6.2 5.8 5.3 5.3
42
44
5.6 5.2 4.7 4.7
44
46
4.6 4.1 4.1
46
48
4.2 3.7 3.7
26
14.3 14.2 14.5 14.4 13.9 13.5 13.4 12.3 26
28
13.1 12.9 12.8 12.8 12.6 12.2 11.5 28
30
11.7 11.5 11.4 11.4 11.2 10.9 10.7 30
32
10.8 10.7 10.3 10.1 9.7 9.6
和超常的起升高度而活跃于我国经济建设的各个领域。该产品适用于化工、矿山、油田、港
口码头、建筑工地等场所的起重作业和安装工程。该产品不适合于电滋波较强的地区。
2、 整机规格
2.1 产品型号 汽车行业型号： 工程行业型号：
2.2 最大额定起重量 240 吨
2.3 外形尺寸 17400*3000*3990

09年徐州240顿吊车参数表一、基本参数1.1 产品名称：09年徐州240顿吊车1.2 厂家：徐州重型机械有限公司1.3 额定载重量：240吨1.4 最大起重力矩：6000t·m1.5 主瓶高度：80m二、主要性能参数2.1 配重总重量：105吨2.2 配重块数量：17块2.3 最大起升高度：120m2.4 最大起升速度：0-110m/min2.5 最大幅度：90m2.6 最大幅度倍率：35倍2.7 转弯半径：18m2.8 最大行驶速度：80km/h三、起重机构参数3.1 主臂长度：18-72m3.2 主臂变幅时间：165s3.3 主臂变幅角度：-3°~ 83°3.4 副臂长度：12-30m3.5 副臂变幅时间：190s3.6 副臂变幅角度：0°~ 77°3.7 起升机构绳速：0-115m/min3.8 起升机构绳数：10条3.9 起升机构倍率：10倍四、工作状态参数4.1 起重机总质量：约360吨4.2 工作状态整机宽度：约7.5m4.3 工作状态整机长度：约17.5m4.4 工作状态整机高度：约5m4.5 工作状态整机总长度：约45m五、动力参数5.1 动力形式：柴油机5.2 动力额定功率：450kw5.3 动力额定转速：2100r/min5.4 柴油机排放标准：国Ⅲ六、操作系统参数6.1 操作系统类型：液晶显示屏操作系统6.2 操作系统语言：中文6.3 操作系统功能：起重机的各项功能参数调节、监控和故障诊断七、安全保护装置7.1 超重力矩自动限制装置7.2 起升高度限制装置7.3 幅度限制装置7.4 工作范围限制装置7.5 起升机构限位装置7.6 过载保护装置7.7 起升机构主钢丝绳保护装置7.8 幅度变幅机构主钢丝绳保护装置7.9 灯光报警装置7.10 防风保护装置八、其他参数8.1 使用环境温度：-20℃~ +40℃8.2 最大爬坡度：30%8.3 电源电压：380V/50Hz8.4 安装方式：地面固定式8.5 使用年限：20年8.6 维护周期：每600小时一次以上为09年徐州240顿吊车的参数表。

QAY240全地面起重机亮点简介1、成熟的全地面油气悬挂系统，及一、二、三、五、六桥转向，二、五、六桥驱动模式。

底盘转向灵活、驱动力强劲。

2、独有的“U”形截面7节吊臂，长达67米，自重轻、强度大，承载力更强。

3、先进的嵌入式臂头，结构件强度大，下滑块面积变大，受力状况更好，伸缩更加平稳，可有效防止吊臂在侧载后的扭转现象。

4、成熟、先进的单缸插销伸缩系统。

5、独有的自装卸、多组合平衡重系统。

6、独有的“副起重臂辅助动力安装装置”专利技术。

7、整车智能化检测故障自诊断系统。

8、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

9、液压硬管采用进口卡套密封，杜绝泄露和老化。

QAY240全地面起重机技术规格全地面起重机，型号：QAY240最大额定起重量：240t一、技术介绍1、底盘部分徐工设计、制造，豪华全宽驾驶室，6桥底盘，驱动/转向模式为12×6×10。

1.1、车架徐工设计、制造，防扭转箱型结构，进口高强度钢材制造。

支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。

1.2、底盘发动机制造商：戴姆勒股份公司（德国奔驰）；型号：OM502LA.Ⅲ/5；型式：：V 型、液冷、八缸、四冲程、增压、中冷、电喷柴油发动机；环保性：环保排放符合国III标准（GB17691-2005）；燃料箱容量：约500L。

1.3、动力传动系统1.3.1 变速箱德国ZF原装进口电控变速箱，有16个前进档和2个倒档，操纵可自动和手动选择，自动显示当前档位和手动操纵需要更换的档位。

1.3.2 分动箱原装进口分动箱，输入扭矩大。

机械式三轴结构。

装有应急转向油泵，当车辆失去动力被拖动时，实现转向动力。

1.3.3 车桥原装进口高强度车桥，重量轻，稳定性好。

第一桥：单胎，转向不驱动；第二桥：单胎，转向、驱动；第三桥：单胎，转向不驱动；第四桥：单胎，不转向也不驱动；第五桥：单胎，转向、驱动；第六桥：单胎，转向、驱动；1.3.4 传动轴端面齿联结式传动轴，传递扭矩大。

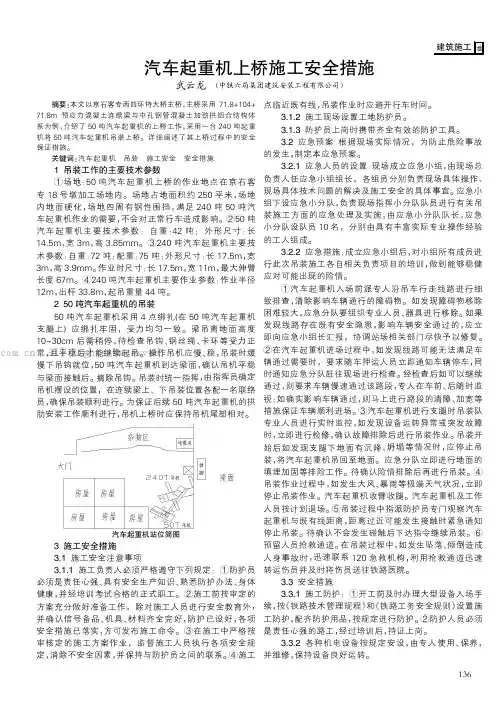

摘要:本文以京石客专西四环特大桥主桥，主桥采用71.8+104+ 71.8m预应力混凝土连续梁与中孔钢管混凝土加劲拱组合结构体系为例，介绍了50吨汽车起重机的上桥工作，采用一台240吨起重机将50吨汽车起重机吊装上桥。

详细阐述了其上桥过程中的安全保证措施。

关键词:汽车起重机吊装施工安全安全措施1吊装工作的主要技术参数①场地：50吨汽车起重机上桥的作业地点在京石客专18号墩加工场地内。

场地占地面积约250平米，场地内地面硬化，场地四周有钢性围挡，满足240吨50吨汽车起重机作业的需要，不会对正常行车造成影响。

②50吨汽车起重机主要技术参数：自重：42吨；外形尺寸：长14.5m，宽3m，高3.85mm。

③240吨汽车起重机主要技术参数：自重：72吨；配重：75吨；外形尺寸：长17.5m，宽3m，高3.9mm。

作业时尺寸：长17.5m，宽11m，最大伸臂长度67m。

④240吨汽车起重机主要作业参数：作业半径12m，出杆33.8m，起吊重量44吨。

250吨汽车起重机的吊装50吨汽车起重机采用4点绑扎(在50吨汽车起重机支腿上)应绑扎牢固，受力均匀一致。

梁吊离地面高度10-30cm后需稍停，待检查吊钩、钢丝绳、卡环等受力正常，且平稳后才能继续起吊。

操作吊机应慢、稳，吊装时缓慢下吊钩就位，50吨汽车起重机到达梁面，确认吊机平稳与梁面接触后。

摘除吊钩。

吊装时统一指挥，由指挥员确定吊机摆设的位置，在连续梁上、下吊装位置各配一名联络员，确保吊装顺利进行。

为保证后续50吨汽车起重机的拱肋安装工作顺利进行，吊机上桥时应保持吊机尾部相对。

汽车起重机站位简图3施工安全措施3.1施工安全注意事项3.1.1施工负责人必须严格遵守下列规定：①防护员必须是责任心强、具有安全生产知识、熟悉防护办法、身体健康，并经培训考试合格的正式职工。

②施工前按审定的方案充分做好准备工作，除对施工人员进行安全教育外，并确认信号备品、机具、材料齐全完好，防护已设好，各项安全措施已落实，方可发布施工命令。

8吨汽车起重机性能表以下工况仅供参考，实际请与本公司业务员联系！20吨汽车吊机额定性能表25吨汽车起重机起重性能表（主臂）(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)25吨汽车起重机起重性能表（副臂）30吨汽车起重机性能表（一）(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)30吨汽车起重机性能表（二）注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻50吨汽车起重机性能表（主表）(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)50吨汽车起重机性能表（副臂）吊臂位于起重机侧方或后方主臂仰角（°）吊臂长度（m）+主臂+副臂+主臂+副臂+主臂+副臂0°20°0°20°0°20°78 75 72 70 65 60 55各节臂伸缩率(%) 二100三四五钢丝绳倍率1吊钩重量80吨汽车起重机起重性能表(一)80吨汽车起重机起重性能表(二)100t汽车吊性能表单位（UNIT）：吨120吨汽车起重机起重性能表130吨汽车起重机性能表(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)160t汽车吊性能表QAY200吨汽车吊车QAY200全地面起重机副臂起重性能表(支腿全伸) 65t平衡重—全伸支腿,臂长11.55mQAY240吨汽车吊车75T吨配重，支腿全伸 360°作业QAY260吨吊车性能表65t吨配重，支腿全伸QAY300吨吊车性能表支腿8.7m,配重QAY400全地面起重机主臂起重性能表QAY400 主臂起重性能表LTM1500-500t全液压汽车吊机主臂额定性能表1：支腿开距=10×9.6m、旋转角度=360°、标准配重=135t。

各吨位吊车起重参数
吊车起重参数是指各吨位吊车在工作时所能承受的最大起重重量和起重高度。

这些参数可以帮助用户选择合适的吊车进行工作，以确保工作安全和高效。

以下是各吨位吊车起重参数的详细介绍：
1.5吨吊车：5吨吊车是一种常见的小型吊车，适用于一些轻型工程或者装卸作业。

其起重重量一般为5吨，最大起重高度可达20米左右。

2.10吨吊车：10吨吊车比5吨吊车的起重能力更强，适用于一些中型工程和装卸作业。

其起重重量一般为10吨，最大起重高度可达30米左右。

3.20吨吊车：20吨吊车是一种较大型的吊车，适用于一些大型工程和装卸作业。

其起重重量一般为20吨，最大起重高度可达40米左右。

4.50吨吊车：50吨吊车是一种重型吊车，适用于一些大型工程和装卸作业。

其起重重量一般为50吨，最大起重高度可达50米左右。

5.100吨吊车：100吨吊车是市场上较大型的吊车，适用于一些特大型工程和装卸作业。

其起重重量一般为100吨，最大起重高度可达60米左右。

需要注意的是，吊车的起重参数并不是绝对的，实际起重能力和高度还受到其他因素的影响，如吊车的配置、工作环境等。

因此，在选购或使用吊车时，应根据具体的工作需求和实际情况进行合理选择。

此外，吊车的起重能力和高度也会影响到其价格和运输需求。

吊车的起重能力越大、起重高度越高，一般来说其价格也越高，同时在运输过程中也可能需要更大的运输工具和更复杂的运输方案。

综上所述，各吨位吊车的起重参数是选择和使用吊车时的重要指标。

根据具体的工作需求和实际情况，用户可以选择适当的吊车，并注意合理使用吊车，以确保工作安全和高效。

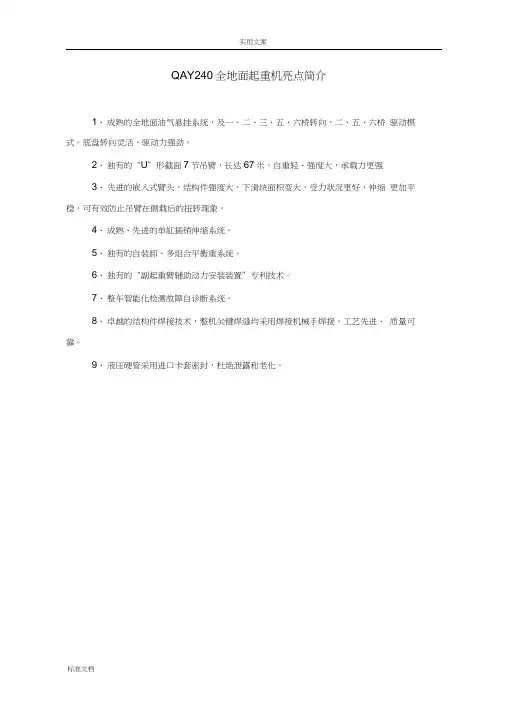

QAY240全地面起重机亮点简介1、成熟的全地面油气悬挂系统，及一、二、三、五、六桥转向，二、五、六桥驱动模式。

底盘转向灵活、驱动力强劲。

2、独有的“U”形截面7节吊臂，长达67米，自重轻、强度大，承载力更强3、先进的嵌入式臂头，结构件强度大，下滑块面积变大，受力状况更好，伸缩更加平稳，可有效防止吊臂在侧载后的扭转现象。

4、成熟、先进的单缸插销伸缩系统。

5、独有的自装卸、多组合平衡重系统。

6、独有的“副起重臂辅助动力安装装置”专利技术。

7、整车智能化检测故障自诊断系统。

8、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。

9、液压硬管采用进口卡套密封，杜绝泄露和老化。

QAY240全地面起重机技术规格全地面起重机，型号：QAY240最大额定起重量：240t一、技术介绍1、底盘部分徐工设计、制造，豪华全宽驾驶室, 6桥底盘，驱动/转向模式为12 X6 X101.1、车架1桥和徐工设计、制造，防扭转箱型结构，进口高强度钢材制造。

支腿箱体位于2桥之间以及车架后端，具有前后牵引挂钩。

1.2、底盘发动机制造商：戴姆勒股份公司(德国奔驰)；型号：OM502LA.川/5 ;型式：:V型、液冷、八缸、四冲程、增压、中冷、电喷柴油发动机环保性：环保排放符合国III标准(GB17691-2005 );燃料箱容量：约500L。

1.3、动力传动系统1.3.1 变速箱德国ZF原装进口电控变速箱，有16个前进档和2个倒档，操纵可自动和手动选择，自动显示当前档位和手动操纵需要更换的档位。

1.3.2 分动箱原装进口分动箱，输入扭矩大。

机械式三轴结构。

装有应急转向油泵，当车辆失去动力被拖动时，实现转向动力。

1.3.3 车桥原装进口高强度车桥，重量轻，稳定性好。

第一桥：单胎，转向不驱动；第二桥：单胎，转向、驱动；第三桥：单胎，转向不驱动；第四桥：单胎，不转向也不驱动；第五桥：单胎，转向、驱动；第六桥：单胎，转向、驱动；1.3.4 传动轴端面齿联结式传动轴，传递扭矩大。

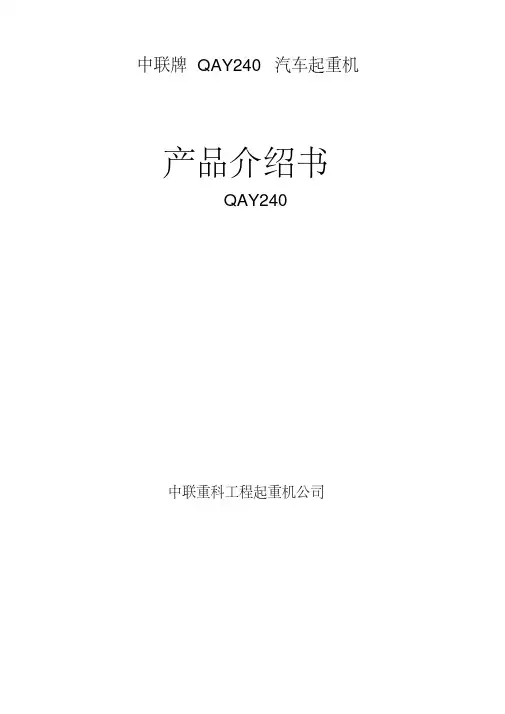

中联牌QAY240汽车起重机
产品介绍书
QAY240
长沙中联重科工程起重机公司
1、产品特点
中联牌ZLJ5720JQZ240全地面起重机是中联重科工程起重机公司运用多年设计制造行走起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。

该产品是机电液系统高度集中的高科技产品。

它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。

该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。

该产品不适合于电滋波较强的地区。

2、整机规格
2.1 产品型号
汽车行业型号：ZLJ5720JQ2400
工程行业型号：QAY240
2.2最大额定起重量
240吨
2.3外形尺寸
17400*3000*3990
2.4质量参数
71200kg
底盘规格
整车技术参数
主臂起重量表（配重75吨，支腿全伸，全方位作业）
主臂起重量表（配重55吨，支腿全伸，全方位作业）
主臂起重量表（配重43吨，支腿全伸，全方位作业）
主臂起重量表（配重11吨，支腿全伸，全方位作业）
主臂起重量表（配重0吨，支腿全伸，全方位作业）
副臂起重量表（主臂61米，支腿全伸，配重75吨）。

QY130K汽车起重起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14950 整机全宽mm 3000整机全高mm 3950轴距第一、二mm 1420第二、三mm 2420第三、四mm 1875第四、五mm 1350第五、六mm 1400轮距mm 2610/2307质量参数行驶状态整机自重kg 62000轴荷一/二轴kg 8800/8800三/四轴kg 9200/12700五/六轴kg 12700/9800动力参数上车发动机额定功率kw/(r/min) 162/2100额定扭矩N.m/(r/min) 854/1400额定转速r/min 2100下车发动机额定功率kw/(r/min) 390/1800额定扭矩N.m/(r/min) 2400/1080额定转速r/min 2000行驶参数行驶速度最高行驶速度km/h 70最低稳定行驶速度km/h 2.1 最小转弯直径m 24 最小离地间隙mm 275 接近角(°)23 离去角(°)14 制动距离(车速为30km/h) m ≤ 10最大爬坡度％40百公里油耗L 80 起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m)m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m)m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45起升速度(单绳在第4层) 主起升机构(空载) m/min 115 副起升机构(空载) m/min 115噪声机外dB（A）≤118司机位置处dB（A) ≤90QY100K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 15230 整机全宽mm 3000 整机全高mm 3860质量参数行驶状态总质量kg 65000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 0.5 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.6 比功率kW/t 7.3 最小离地间隙mm 310 接近角(°)23 离去角(°)15 制动距离(车速为30km/h) m ≤10最大爬坡能力％40动力参数发动机额定功率kW/(r/min.) 324/1800 上车发动机额定扭矩N.m/(r/min.) 2100/1200起重机作业状态主要参数项目单位参数类别性能参数最大额定总起重量t 100最小额定工作幅度m 3最大起重力矩基本臂kN.m 3238最长主臂kN.m 1670最长主臂+副臂kN.m 1127支腿距离纵向m 7.56横向m 7.6起重臂长度基本臂m 12.8最长主臂m 48最长主臂+副臂m 48 + 18.1 副臂安装角°0, 15, 30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸/全缩s 140 最大回转速度r/min 2起升速度(单绳在第4层)主起升机构m/min 110副起升机构m/min 85QY80K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 14550 整机全宽mm 2750 整机全高mm 3750轴距一、二轴mm 1520二、三轴mm 2600三、四轴mm 1600四、五轴mm 1350五、六轴mm 1350轮距一、二、三轴mm 2300 三、四、五轴mm 2055质量参数行驶状态总质量kg 60000行驶参数行驶速度最高行驶速度km/h 85最低稳定行驶速度km/h 4 转弯半径最小转弯半径m 13臂头最小转弯半径m 15 最小离地间隙mm 270 接近角(°)19 离去角(°)20 制动距离(车速为30km/h、满载) m ≤12最大爬坡能力％22 百公里油耗L 75动力参数上车发动机额定功率kW/(r/min.) 158/2200 上车发动机额定扭矩N.m/(r/min.) 770/1540 上车发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 80 最小额定工作幅度m 3 转台尾部回转半径m 4.35 最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8 支腿距离纵向m 6.6横向m 7 起升高度基本臂m 11.1最长主臂m 43最长主臂+副臂m 60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min 55空载m/min 82 副起升机构满载m/min 70空载m/min 86QY70K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3510轴距一、二轴mm 1520二、三轴mm 3965三、四轴mm 1350质量参数行驶状态总质量kg 41000 轴荷一、二轴kg 15000三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 270 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％40 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 266/2208 发动机额定扭矩N.m/(r/min.) 1460/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 70 最小额定工作幅度m 3 转台尾部回转半径m 3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0支腿伸缩时间水平支腿同时伸/缩S 30/20垂直支腿同时伸/缩S 35/12 起升速度(单绳)主起升机构满载m/min 75空载m/min 130副起升机构满载m/min 98空载m/min 108QY65K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 13500 整机全宽mm 2800 整机全高mm 3360轴距一、二轴mm 1520二、三轴mm 3965三、四轴4 mm 1350质量参数行驶状态总质量kg 40600 轴荷一、二轴kg 14600三、四轴kg 26000行驶参数行驶速度最高行驶速度km/h 75最低稳定行驶速度km/h 3 转弯直径最小转弯直径m 24臂头最小转弯直径m 29.0 最小离地间隙mm 275 接近角(°)16.5 离去角(°)11.3 制动距离(车速为30km/h) m ≤10最大爬坡能力％34 百公里油耗L 42动力参数发动机额定功率kW/(r/min.) 236/2200 发动机额定扭矩N.m/(r/min.) 1250/1500 发动机额定转速rpm. 2200起重机作业状态主要参数项目单位参数性能参数最大额定总起重量t 65 最小额定工作幅度m 3转台尾部回转半径m 3550 最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9 起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min 79空载m/min 130副起升机构满载m/min 98空载m/min 108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90QY50K汽车起重机主要技术参数起重机行驶状态主要参数项目单位参数尺寸参数整机全长mm 13100 整机全宽mm ≤2750整机全高mm 3350轴距一、二轴mm 1520二、三轴mm 3815三、四轴mm 1350质量参数行驶状态总质量kg 38580 轴荷前轴kg 12950后轴kg 25630行驶参数行驶速度最高行驶速度km/h 66最低稳定行驶速度km/h 2.7 转弯直径最小转弯直径m 24臂头最小转弯直径m 26.8 最小离地间隙mm 285 接近角(°)16 离去角(°)16 制动距离(车速为30km/h、满载) m 10 最大爬坡能力％27 百公里油耗L 36动力参数发动机型号WD615.67A 发动机额定功率kW/(r/min.) 206/2200 发动机额定扭矩N.m/(r/min.) 1100/1400 发动机额定转速rpm. 2200起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3转台尾部回转半径m ≤3.485最大起重力矩基本臂kN.m 1764 最长主臂kN.m 823 最长主臂+副臂kN.m 492.8支腿距离纵向m 5.65 横向m 6.6起升高度基本臂m 10.75 最长主臂m 40 最长主臂+副臂m 55.8工作速度起重臂起臂时间s 88 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥110副起升机构满载m/min ≥80空载m/min ≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY25E汽车起重机起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12380 整机全宽mm ≤2500整机全高mm 3500轴距一、二轴mm 4025二、三轴mm 1350质量参数行驶状态总质量kg 26400轴荷一轴kg 6530 二、三轴kg 19870行驶参数行驶速度最高行驶速度km/h ≥63最低稳定行驶速度km/h ≤4转弯直径最小转弯直径m ≤19臂头最小转弯直径m ≤22最小离地间隙mm ≥273接近角(°)≥21离去角(°)≥10制动距离(车速为30km/h、满载) m ≤9.5最大爬坡能力％≥23百公里油耗L 36起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3转台尾部回转半径m ≤3.56 最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280 支腿距离纵向m 4.8横向m 6起升高度基本臂m ≥10.5最长主臂m ≥31.5最长主臂+副臂m ≥39.2最长主臂+副臂m ≥38工作速度起重臂起臂时间s ≤72起重臂全伸时间s ≤115最大回转速度r/min 3起升速度(单绳、第三层) 主起升机构满载m/min ≥90空载m/min ≥120副起升机构满载m/min ≥90空载m/min ≥120噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90QY20汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数发动机型号D6114ZLQ5B尺寸参数整机全长mm 12310 整机全宽mm ≤ 2500整机全高mm 3480 轴距一、二轴mm 4025二、三轴mm 1350轮距一轴 Axle 1 mm 2090二、三轴mm 1865质量参数行驶状态总质量kg 25000 轴荷一轴kg 6750二、三轴kg 18250行驶参数行驶速度最高行驶速度km/h ≥ 63最低稳定行驶速度km/h ≤ 4转弯直径最小转弯直径m ≤ 20臂头最小转弯直径m ≤ 24最小离地间隙mm ≥ 270接近角( ° )≥ 21离去角( ° )≥ 10制动距离 ( 车速为 30km/h 、满载 ) m ≤ 9.5最大爬坡能力％≥ 25百公里油耗L 35 起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m ≤3.37最大起重力矩基本臂kN.m 622最长主臂kN.m 503支腿距离纵向m 4.72横向m 5.4起升高度基本臂m ≥10.4最长主臂m ≥26.2最长主臂+副臂m ≥33.8 起重臂长度基本臂m 10.2最长主臂m 26.2最长主臂+副臂m 26.2+7.5工作速度起重臂起臂时间s ≤75起重臂全伸时间s ≤95最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min ≥40空载m/min ≥90副起升机构满载m/min ≥30空载m/min ≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY16K汽车起重机主要技术参数起重机行驶状态主要参数类别项目单位参数尺寸参数整机全长mm 11810 整机全宽mm ≤2500整机全高mm 3170轴距一、二轴mm 4025二、三轴mm 1350轮距前轮mm 2079后轮mm 1834质量参数行驶状态总质量kg 21540 轴荷一轴kg 6300二轴kg 15100行驶参数行驶速度最高行驶速度km/h ≥69最低稳定行驶速度km/h ≤2.8转弯直径最小转弯直径m ≤21臂头最小转弯直径m ≤24最小离地间隙mm ≥260接近角(°)≥16离去角(°)≥14制动距离(车速为30km/h、满载) m 10 最大爬坡能力％≥32百公里油耗L 30起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16最小额定工作幅度m 3 转台尾部回转半径m ≤2.765最大起重力矩基本臂kN.m 711.48 最长主臂kN.m 449.8 最长主臂+副臂kN.m 327.7支腿距离纵向m 4.68 横向L m 5.4起升高度基本臂m ≥10.17最长主臂m ≥24.7最长主臂+副臂m ≥32.3起重臂长度基本臂m 10 最长主臂m 24.2 最长主臂+副臂m 32.35工作速度起重臂起臂时间s ≤50起重臂全伸时间s ≤73最大回转速度r/min ≥2.1起升速度主起升机构满载m/min ≤82空载m/min ≤100副起升机构满载m/min ≤72空载m/min ≤100噪声限值Noise limit 机外辐射dB (A) ≤118司机位置处dB (A) ≤90。

中联牌Q A Y240汽车起重机
产品介绍书
QAY240
长沙中联重科工程起重机公司
1、产品特点
中联牌ZLJ5720JQZ240全地面起重机是中联重科工程起重机公司运用多年设计制造行走起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。

该产品是机电液系统高度集中的高科技产品。

它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。

该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。

该产品不适合于电滋波较强的地区。

2、整机规格
2.1 产品型号
汽车行业型号： ZLJ5720JQ2400
工程行业型号： QAY240
2.2最大额定起重量
240吨
2.3外形尺寸
17400*3000*3990
2.4质量参数
71200kg
底盘规格
整车技术参数。

中联牌QAY240汽车起重机
产品介绍书
QAY240
长沙中联重科工程起重机公司
1、产品特点
中联牌ZLJ5720JQZ240全地面起重机是中联重科工程起重机公司运用多年设计制造行走起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。

该产品是机电液系统高度集中的高科技产品。

它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。

该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。

该产品不适合于电滋波较强的地区。

2、整机规格
2.1 产品型号
汽车行业型号： ZLJ5720JQ2400
工程行业型号： QAY240
2.2最大额定起重量
240吨
2.3外形尺寸
17400*3000*3990
2.4质量参数
71200kg
底盘规格
整车技术参数。

各吨位吊车起重参数资料全以下是对各吨位吊车起重参数的详细资料：1. 2吨吊车起重参数：- 最大起重量：2吨- 起重臂长度：5-8米- 最大起升高度：10-15米- 起升速度：8米/分钟- 行走速度：20-30米/分钟2. 5吨吊车起重参数：- 最大起重量：5吨- 起重臂长度：8-12米- 最大起升高度：20-25米- 起升速度：10米/分钟- 行走速度：20-35米/分钟3. 10吨吊车起重参数：- 最大起重量：10吨- 起重臂长度：10-15米- 起升速度：12米/分钟- 行走速度：30-40米/分钟4. 20吨吊车起重参数：- 最大起重量：20吨- 起重臂长度：15-20米- 最大起升高度：30-35米- 起升速度：12-15米/分钟- 行走速度：40-50米/分钟5. 30吨吊车起重参数：- 最大起重量：30吨- 起重臂长度：20-25米- 最大起升高度：35-40米- 起升速度：15米/分钟- 行走速度：40-60米/分钟6. 50吨吊车起重参数：- 最大起重量：50吨- 最大起升高度：40-50米- 起升速度：18米/分钟- 行走速度：50-70米/分钟7. 100吨吊车起重参数：- 最大起重量：100吨- 起重臂长度：25-35米- 最大起升高度：50-60米- 起升速度：20米/分钟- 行走速度：60-80米/分钟以上资料仅为一般参考，各型号吊车参数可能会有所不同。

在选择使用吊车时，应根据具体工程需求、环境条件和安全要求来确定最合适的吨位以及吊车型号。

同时，在使用吊车时，必须遵守相关的安全操作规程和操作手册，确保人员和设备的安全。

吨位越大的吊车，起重能力越强，但同时也需要更高的技术水平和操作经验。

通过合理的选择和正确的操作，吊车可以发挥重要的作用，提高工作效率和安全性。

各吨位吊车起重参数资料吊车起重参数是指吊车在作业过程中所能承受的最大起重量、最大起升高度、最大起升速度、最大工作半径等关键参数。

吊车起重参数的选择与确定是根据作业需求、工作环境、安全要求等相关因素综合考虑的结果。

下面将详细介绍各吨位吊车起重参数的资料。

1.5吨吊车起重参数-最大起重量：5吨-最大起升高度：30米-最大工作半径：25米-最大起升速度：15米/分钟-牵引力：≥30KN-回转角度：360°2.10吨吊车起重参数-最大起重量：10吨-最大起升高度：30米-最大工作半径：25米-最大起升速度：15米/分钟-牵引力：≥40KN-回转角度：360°3.20吨吊车起重参数-最大起重量：20吨-最大起升高度：35米-最大工作半径：28米-最大起升速度：20米/分钟-牵引力：≥60KN-回转角度：360°4.50吨吊车起重参数-最大起重量：50吨-最大起升高度：40米-最大工作半径：32米-最大起升速度：22米/分钟-牵引力：≥80KN-回转角度：360°5.100吨吊车起重参数-最大起重量：100吨-最大起升高度：45米-最大工作半径：35米-最大起升速度：25米/分钟-牵引力：≥100KN-回转角度：360°各吨位吊车起重参数的区别主要体现在最大起重量、最大起升高度、最大工作半径和起升速度上，随着吨位的增加，这些参数也会相应提高。

此外，牵引力和回转角度也是吊车的重要参数，牵引力决定了吊车在移动过程中对地面的稳定和牵引能力，回转角度决定了吊车作业范围的灵活性。

需要根据具体的作业需求和环境要求来选择合适的吊车起重参数，以确保作业的安全和效率。

同时，要注意吊车的使用限制和使用要求，遵守相关的安全规定和操作规程，保证吊车的正常运行和作业效果。
