ER图案例参考答案

E-R图练习答案(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--E-R图练习答案1、假设一个学生可选多门课程(假设至多25门，至少20门)，而一门课程又有多个学生选修(假设每门课程至少5人，至多120人)，一个教师至多可讲3门课程，一门课程至多只有一个教师讲授。

试画出其教学管理的实体联系模型ER 图。

图教学管理的实体联系模型ER图简化表示：2、设计一个实体-联系模型以存放初二年级期末考试：语文、数学、英语、物理、化学五门课程学生成绩。

试画出实体联系模型ER图。

（1）能够满足要求，但模型不具有可扩展性。

（2）能够满足要求，模型具有可扩展性，但数据存在冗余，易造成数据不一致性。

（3）能够满足要求，但模型不具有可扩展性，和①雷同，操作比①麻烦。

（4）能够满足要求，模型具有可扩展性，数据不存在冗余，数据一致性好。

(为最佳答案)3、学校有若干个系，每个系有若干名教师和学生；每个教师可以担任若干门课程，并参加多项项目；每个学生可以同时选修多门课程。

试设计某学校的教学管理的E-R模型，要求给出每个实体、联系的属性。

解：（1）E-R模型应有5个实体：系、教师、学生、项目、课程。

（2）各实体的属性：系（系号，系名，主任名）教师（教师号，教师名，职称）学生（学号，姓名，年龄，性别）项目（项目号，名称，负责人）课程（课程号，课程名，学分）（3）各实体间的联系：教师担任课程的“任课”联系；教师参加项目的“参加”联系，有一个排名属性；学生选修课程的“选修”联系，有一个成绩属性；教师、学生与系之间的所属关系的“领导”联系。

4、某工厂生产若干产品，每种产品有不同的零件组成，有的零件可用在不同的产品上，这些零件由不同的原材料制成，不同零件所用的材料可以相同。

这些零件按所属的不同产品分别放在仓库中。

试用E-R图画出此工厂产品、零件、材料、仓库的概念模型。

解：（1）有4个实体：产品、零件、材料和仓库。

7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟一标识。

（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。

我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。

根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。

（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。

（３）一个车间生产多种产品，产品有产品号和价格。

（４）一个车间生产多种零件，一个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）一个产品由多种零件组成，一种零件也可装配出多种产品。

（６）产品与零件均存入仓库中。

（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所示。

各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。

习题-ER图（附答案）7、⼀个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟⼀标识。

（２）可随时查询书籍借还情况，包括借书⼈单位、姓名、借书证号、借书⽇期和还书⽇期。

我们约定：任何⼈可借多种书，任何⼀种书可为多个⼈所借，借书证号具有惟⼀性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，⼀个出版社可出版多种书籍，同⼀本书仅为⼀个出版社出版，出版社名具有惟⼀性。

根据以上情况和假设，试作如下设计：（１）构造满⾜需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

答：（１）满⾜上述需求的Ｅ-Ｒ图如图11所⽰。

（２）转换为等价的关系模式结构如下：借书⼈（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书⽇期，还书⽇期）8、⼯⼚（包括⼚名和⼚长名）需建⽴⼀个管理数据库存储以下信息：（１）⼀个⼯⼚内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）⼀个车间有多个⼯⼈，每个⼯⼈有职⼯号、姓名、年龄、性别和⼯种。

（３）⼀个车间⽣产多种产品，产品有产品号和价格。

（４）⼀个车间⽣产多种零件，⼀个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）⼀个产品由多种零件组成，⼀种零件也可装配出多种产品。

（６）产品与零件均存⼊仓库中。

（７）⼚内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所⽰。

各实体的属性为：⼯⼚：⼚名、⼚长姓名车间：车间号、车间主任姓名、地址、电话⼯⼈：职⼯号、姓名、年龄、性别、⼯种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：⼯⼚（⼚名、⼚长姓名）车间（车间号、车间主任姓名、地址、电话、⼚名）⼯⼈（职⼯号、姓名、年龄、性别、⼯种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所⽰。

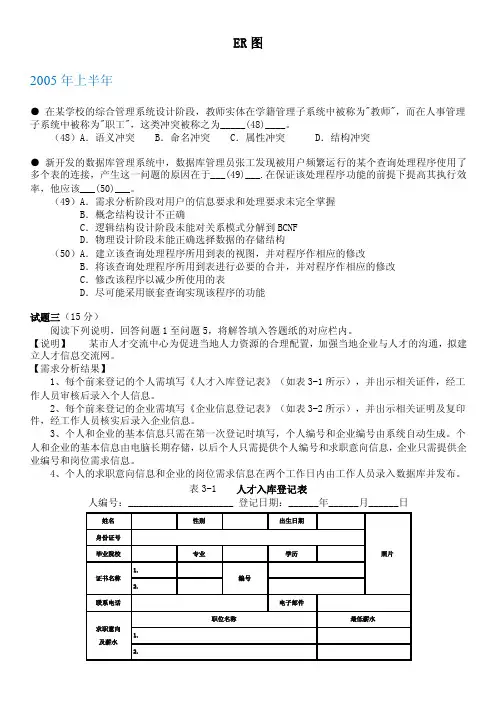

ER图2005年上半年● 在某学校的综合管理系统设计阶段，教师实体在学籍管理子系统中被称为"教师"，而在人事管理子系统中被称为"职工"，这类冲突被称之为_____(48)____。

（48）A．语义冲突B．命名冲突C．属性冲突D．结构冲突● 新开发的数据库管理系统中，数据库管理员张工发现被用户频繁运行的某个查询处理程序使用了多个表的连接，产生这一问题的原因在于___(49)___.在保证该处理程序功能的前提下提高其执行效率，他应该___(50)___。

（49）A．需求分析阶段对用户的信息要求和处理要求未完全掌握B．概念结构设计不正确C．逻辑结构设计阶段未能对关系模式分解到BCNFD．物理设计阶段未能正确选择数据的存储结构（50）A．建立该查询处理程序所用到表的视图，并对程序作相应的修改B．将该查询处理程序所用到表进行必要的合并，并对程序作相应的修改C．修改该程序以减少所使用的表D．尽可能采用嵌套查询实现该程序的功能试题三（15分）阅读下列说明，回答问题1至问题5，将解答填入答题纸的对应栏内。

【说明】某市人才交流中心为促进当地人力资源的合理配置，加强当地企业与人才的沟通，拟建立人才信息交流网。

【需求分析结果】1、每个前来登记的个人需填写《人才入库登记表》（如表3-1所示），并出示相关证件，经工作人员审核后录入个人信息。

2、每个前来登记的企业需填写《企业信息登记表》（如表3-2所示），并出示相关证明及复印件，经工作人员核实后录入企业信息。

3、个人和企业的基本信息只需在第一次登记时填写，个人编号和企业编号由系统自动生成。

个人和企业的基本信息由电脑长期存储，以后个人只需提供个人编号和求职意向信息，企业只需提供企业编号和岗位需求信息。

4、个人的求职意向信息和企业的岗位需求信息在两个工作日内由工作人员录入数据库并发布。

表3-1 人才入库登记表人编号：_____________________ 登记日期：______年______月______日表3-2 企业信息登记表企业编号：_____________________ 登记日期：______年______月______日【概念模型设计】根据需求阶段收集的信息，设计人才、岗位和企业的实体联系图（不完整）如图3-1所示：图3-1 人才、岗位和企业的实体联系图【逻辑结构设计】1、将概念模型设计的实体联系图转换为以下关系模式：人才（个人编号，姓名，性别，出生日期，身份证号，毕业院校，专业，学历，证书名称，证书编号，联系电话，电子邮件，个人简历及特长）企业（企业编号，企业名称，联系人，联系电话，地址，企业网址，电子邮件，企业简介） 求职意向（ (b) ） 岗位需求（ (c) ）2、由于一个人可能持有多个证书，对"人才"关系模式进行优化，得到如下两个新的关系模式： 人才（ (d) ） 证书（ (e) ）根据上述的设计过程，回答以下问题：【问题1】 在（a ）处填入所需的实体、联系及其属性，完成概念模型设计。

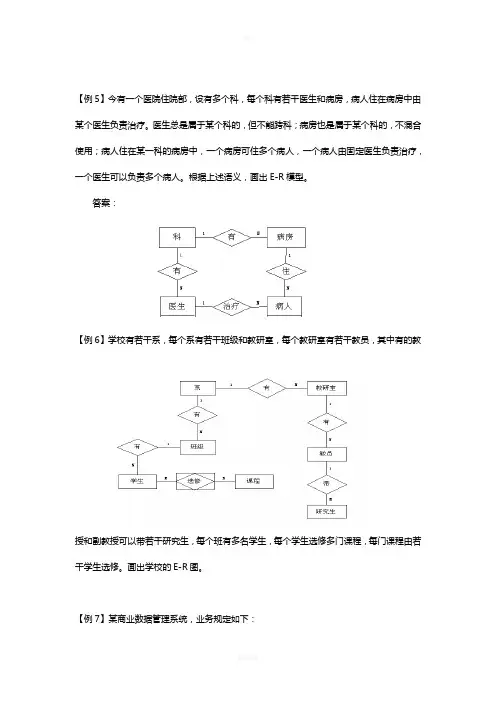

【例5】今有一个医院住院部，设有多个科，每个科有若干医生和病房，病人住在病房中由某个医生负责治疗。

医生总是属于某个科的，但不能跨科；病房也是属于某个科的，不混合使用；病人住在某一科的病房中，一个病房可住多个病人，一个病人由固定医生负责治疗，一个医生可以负责多个病人。

根据上述语义，画出E-R模型。

答案：【例6】学校有若干系，每个系有若干班级和教研室，每个教研室有若干教员，其中有的教授和副教授可以带若干研究生，每个班有多名学生，每个学生选修多门课程，每门课程由若干学生选修。

画出学校的E-R图。

【例7】某商业数据管理系统，业务规定如下：⑴顾客有姓名、单位、电话号码⑵商品有商品编码、商品名称、单价这些实体之间的联系：⑴每一名顾客可能买多种商品，且每一种商品又可能有多名顾客购买⑵顾客每一次购买商品还涉及日期、数量、金额根据上述描述，解答下列各题：①试画出E-R图；②要求在E-R图中标注联系的类型；③指出每一个实体的主码（主关键字）；④将E-R图转换成关系模型。

答案：转化的关系模型为：顾客(姓名,单位,电话号码)，主键为姓名；商品(商品编码,商品名称,单价)，主键为商品编码；购买(姓名,商品编码,日期,数量,金额)，主键为（姓名,商品编码,日期），外键：姓名，参照顾客；外键：商品编码，参照商品。

【例7】设某工厂的物资管理系统包含如下的实体：➢仓库：仓库号、仓库面积、电话号码➢零件：零件号、名称、规格、单价、描述➢供应商：供应商号、名称、地址、电话号码、帐号➢职工：职工号、姓名、年龄、职称实体之间的联系如下：➢一个仓库可以存放多种零件，一个零件可以存放多个仓库中。

用库存量来描述某种零件在某个仓库中的数量。

➢一个仓库有多个职工当仓库保管员，一个职工只能在一个仓库中工作。

➢职工之间具有领导和被领导的关系，即仓库主任领导若干保管员。

➢一个供应商可以供应多种零件，反之，一种零件也可以由不同的供应商供应。

(1)根据以上描述，构造E-R模型。

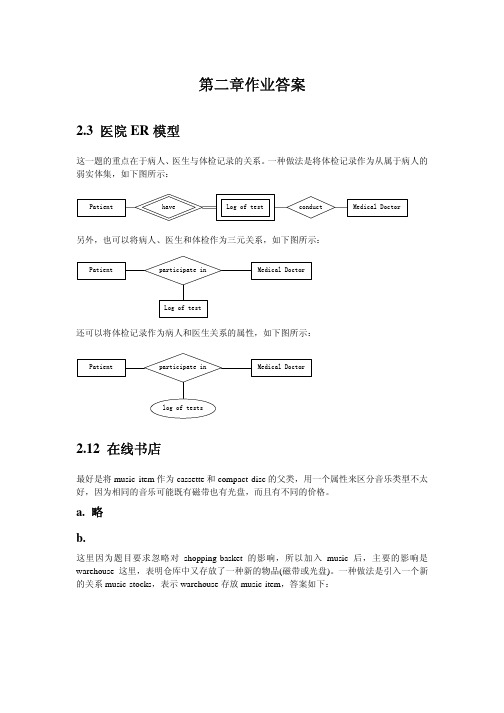

第二章作业答案
2.3 医院ER模型
这一题的重点在于病人、医生与体检记录的关系。

一种做法是将体检记录作为从属于病人的弱实体集，如下图所示：
另外，也可以将病人、医生和体检作为三元关系，如下图所示：
还可以将体检记录作为病人和医生关系的属性，如下图所示：
2.12 在线书店
最好是将music item作为cassette和compact disc的父类，用一个属性来区分音乐类型不太好，因为相同的音乐可能既有磁带也有光盘，而且有不同的价格。

a.略
b.
这里因为题目要求忽略对shopping-basket的影响，所以加入music后，主要的影响是warehouse这里，表明仓库中又存放了一种新的物品(磁带或光盘)。

一种做法是引入一个新的关系music-stocks，表示warehouse存放music-item，答案如下：
另一种做法是把music item和book进行抽象，答案和第c小题一样。

c.
这里体现的是仓库warehouse中存放货物，shopping-basket中包含购买的货物，而货物可以是book或music item，music item要么是磁带，要么是光盘。

1.用质数法设计代码校验位：原代码共7位，从左到右取权3，5，7，13，17，19，23，以11为模，试求出2690088的校验位？如果让“11”既作模，又作权，会存在什么缺陷(可以举例说明)？当该位发生错误时，校验位将无法检测到这位发生错误。

如：将权13改为11（左边第四位权），原代码是2690088，其校验位仍为6，新码是26900886；在输入或传输过程中发生错误：第四位由0变为9（或其它任意数字1-9），即输入“26990886”此时的校检位6将无法检测到已发生的错误！因为2X3+6X5+9X7+9X11+0X17+8X19+8X23=435+9X11=534模11后所得余数仍为6，计算机会认为：没有发生错误！。

设某商业集团数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

试画出ER图，并在图上注明属性、联系的类型。

将ER图转换成关系模型，并注明主键和外键。

•这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2.设某商业集团数据库中有三个实体集。

一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。

公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟一标识。

（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。

我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。

根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。

（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。

（３）一个车间生产多种产品，产品有产品号和价格。

（４）一个车间生产多种零件，一个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）一个产品由多种零件组成，一种零件也可装配出多种产品。

（６）产品与零件均存入仓库中。

（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所示。

各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。

7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。

所有各类书籍均可由书号惟一标识。

（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。

我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。

（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。

我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。

根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。

（２）转换为等价的关系模式结构。

答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。

（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。

（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。

（３）一个车间生产多种产品，产品有产品号和价格。

（４）一个车间生产多种零件，一个零件也可能为多个车间制造。

零件有零件号、重量和价格。

（５）一个产品由多种零件组成，一种零件也可装配出多种产品。

（６）产品与零件均存入仓库中。

（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。

试：（１）画出该系统的Ｅ-Ｒ图。

（２）给出相应的关系模式。

（３）画出该系统的层次模式图。

答：（１）该系统的Ｅ-Ｒ图如图12所示。

各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。

1所示。

图7。

1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解:（1) ER图如图7。

2所示.图7。

2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
