一、低空防范系统方案1.1 系统概述低空防范系统采用雷达、光电设备、干扰为一体的综合处理手段，具有360°无盲区对重点空域进行全天候无人值守式的防护。
该系统主要由无人机雷达探测设备、光电跟踪设备、无人机干扰打击设备三部分组成。
该系统由探测雷达捕获可疑目标信息，再将目标信息传输到光学设备，光学设备通过调整转台信息，将摄像机或热成像仪对准可疑目标，从而达到可视化确认，再经由网络传输设备将信息传送至指控中心，由值守人员进行信息的判别。
1.2.2 低空防范系统低空防御系统现场应用架设示意图如4：该系统作用距离在1Km（RCS=0.05m2）图2 低空空防范系统部署图1.3 系统功能a)远程控制功能，可对机场、重点安防领域近进空域内各种低空自主飞行物（无人机）等目标情况进行动态监视、实时预警，目标信息输出包括方位、距离、高度、速度及运动方向等信息；b)可以实时评估飞机起降航线重点空域自主飞行物、鸟情风险等级水平，满足飞机安全起降需要，在重点区域监控的同时，360度无盲区连续监控周边区域，预留标准数据协议，可灵活接入飞行保障的指挥控制系统；c)动态监视机场整体空域自主飞行物、监视无人机飞行动态，发现可疑目标后。
进行视频确认，确认后由值守人员依据系统提供的数据（角度、距离、速度）操纵打击设备（干扰器）进行打击。
d)系统界面显示采用图形化界面组织管理，人机交互良好。
包括账户管理界面、态势显示界面、工作日志上报等。
1.4系统特点1.4.1 系统特点a)先进的技术体制线性调频连续波体质，探测盲区小。
b)优异的低空超低空探测性能具备复杂地物环境下低空超低空以及空地一体目标检测能力c)小微目标探测能力强具备对“大疆”系列小微无人机、单只鸟等目标的有效探测d)开放的对外接口目标空情信号能根据用户需求接入指挥系统e)高机动编写，环境适应性强有固定、车载架设模式，已在城市、山地、沙漠、海岛等复杂环境应用1.4.2 低空雷达特点a)具有强杂波中低空/超低空小目标监视能力；b)具有空中慢速目标检测和跟踪能力；c)具有目标特征识别能力；d)具有自动发现、自动录入、自动告警能力；1.4.3 光电侦查设备特点a)采用连续变焦热成像技术，成像清晰，既能大范围搜索，又能识别远处目标；b)红外探测器稳定灵敏度高，最小温度分辨率达50mK；c)日夜型两百万低照度彩色摄像机，可实现昼夜连续全天候监控；d)可选的自动聚焦功能，可实现多种聚焦方式和触发方式；e)可选的热像仪预置位功能，记忆每个预置点的视场角，提高工作效率；f)3D定位功能，能够实现框选放大和点击居中功能，降低操作难度，提高设备易用性。
反无人机系统原理反无人机系统是一种用于防范和打击无人机威胁的技术系统。
随着无人机技术的迅猛发展，无人机威胁日益突出，特别是在军事、安保等领域。
为了应对这一威胁，人们研发出了反无人机系统，以保护关键设施和人员安全。
反无人机系统的原理主要包括无人机侦测、无人机跟踪和无人机干扰三个方面。
首先，无人机侦测是反无人机系统的重要组成部分。
通过使用雷达、红外探测器、电子侦察设备等技术手段，可以对周围空域进行监测，及时发现无人机的存在。
侦测系统可以根据无人机的特征，如雷达反射截面、热辐射等，将无人机与其他空中目标进行区分，从而实现无人机的准确侦测。
无人机跟踪是反无人机系统的核心环节。
一旦侦测到无人机的存在，系统需要能够对其进行跟踪，并获取其位置、速度等信息。
为了实现无人机的精确跟踪，反无人机系统通常采用多传感器融合技术，结合雷达、光学摄像头、红外线探测器等传感器，实时获取无人机的轨迹信息。
同时，系统还需要具备快速反应能力，能够对无人机进行实时调整和跟踪，以确保无人机不会逃避监测。
无人机干扰是反无人机系统的关键环节。
通过无人机干扰手段，可以干扰无人机的导航、通信、控制等关键系统，从而使其失去控制或无法执行任务。
常见的无人机干扰手段包括电磁干扰、光电干扰和物理撞击等。
电磁干扰主要通过发射电磁波干扰无人机的通信和导航系统，使其无法接收信号或误导导航。
光电干扰则是利用激光束干扰无人机的光学传感器，使其无法准确感知周围环境。
物理撞击则是通过发射弹丸、网等物理手段破坏无人机的结构，使其失去飞行能力。
为了提高反无人机系统的性能，人们还在不断研发新的技术和手段。
例如，无人机识别技术可以通过对无人机的特征进行分析和比对，对其进行准确识别，以区分友方无人机和敌方无人机。
无人机拦截技术则可以通过发射拦截弹、激光束等手段，将无人机击落或使其失去控制。
反无人机系统是一种用于应对无人机威胁的技术系统，其原理主要包括无人机侦测、无人机跟踪和无人机干扰等方面。

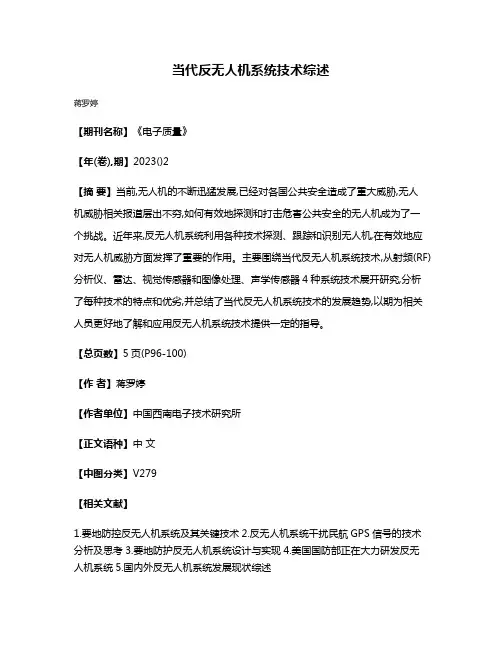

当代反无人机系统技术综述
蒋罗婷
【期刊名称】《电子质量》
【年(卷),期】2023()2
【摘要】当前,无人机的不断迅猛发展,已经对各国公共安全造成了重大威胁,无人机威胁相关报道层出不穷,如何有效地探测和打击危害公共安全的无人机成为了一个挑战。
近年来,反无人机系统利用各种技术探测、跟踪和识别无人机,在有效地应对无人机威胁方面发挥了重要的作用。
主要围绕当代反无人机系统技术,从射频(RF)分析仪、雷达、视觉传感器和图像处理、声学传感器4种系统技术展开研究,分析了每种技术的特点和优劣,并总结了当代反无人机系统技术的发展趋势,以期为相关人员更好地了解和应用反无人机系统技术提供一定的指导。
【总页数】5页(P96-100)
【作者】蒋罗婷
【作者单位】中国西南电子技术研究所
【正文语种】中文
【中图分类】V279
【相关文献】
1.要地防控反无人机系统及其关键技术
2.反无人机系统干扰民航GPS信号的技术分析及思考
3.要地防护反无人机系统设计与实现
4.美国国防部正在大力研发反无人机系统
5.国内外反无人机系统发展现状综述
因版权原因，仅展示原文概要，查看原文内容请购买。
中国最先进反无人机系统
中国最先进的反无人机系统
近年来，无人机在军事、体育和商业领域获得了巨大成功，它们也在越来越多的空间里实现了普及和应用。
不过，由于无人机本身携带的风险较大，对它们的反制性技术也一直受到广大人们的关注和研究。
当今，中国已经拥有了最先进的反无人机系统，它不仅可以防止类似非法侵入空域的无人机侵扰，还能有效地引导无人机脱离侵袭的目的地，从而改善无人机的安全性与可靠性。
该系统采用双重层级架构，首先是固定类型用于保护安全空域，防止任何非法侵入。
其次是可移动类型，它专为可疑目标提供反抗式技术，有效地拦截任何跨界无人机，并有效地将其引导至安全空域之外。
为了满足不同的应用场景，该系统采用立体化的设计，旨在增强对无人机的对抗能力，支持多种不同的反无人机技术，如电磁、机械、激光和超声等方法。
它采用智能跟踪传感器，可快速检测无人机的活动，并快速下达阻止指令，以有效地阻止跨境无人机的侵犯行为。
此外，该系统还支持世界上先进的卫星定位系统，有效控制无人机活动的范围和安全边界，避免无人机越界入侵。
它具有强大的网络监控功能，可自动检测任何可疑活动，分析出真实活动客体，以期实现打击无人机犯罪以及保障国家安全的目标。
综上所述，中国现阶段最先进的反无人机系统在行业领域大有可为。
它不仅具有良好的技术特征，灵活性和效能也大大提高，还能高效有效地检测和打击无人机的恶意侵扰，为国家的安全提供了动力。

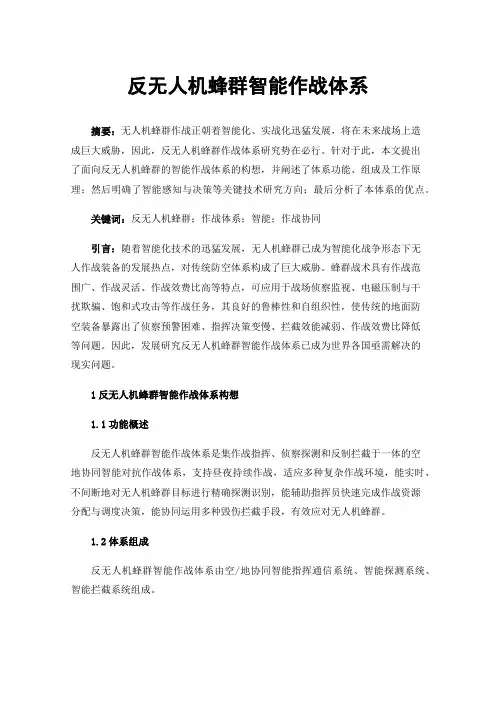

反无人机蜂群智能作战体系摘要：无人机蜂群作战正朝着智能化、实战化迅猛发展，将在未来战场上造成巨大威胁，因此，反无人机蜂群作战体系研究势在必行。
针对于此，本文提出了面向反无人机蜂群的智能作战体系的构想，并阐述了体系功能、组成及工作原理；然后明确了智能感知与决策等关键技术研究方向；最后分析了本体系的优点。
关键词：反无人机蜂群；作战体系；智能；作战协同引言：随着智能化技术的迅猛发展，无人机蜂群已成为智能化战争形态下无人作战装备的发展热点，对传统防空体系构成了巨大威胁。
蜂群战术具有作战范围广、作战灵活、作战效费比高等特点，可应用于战场侦察监视、电磁压制与干扰欺骗、饱和式攻击等作战任务，其良好的鲁棒性和自组织性，使传统的地面防空装备暴露出了侦察预警困难、指挥决策变慢、拦截效能减弱、作战效费比降低等问题。
因此，发展研究反无人机蜂群智能作战体系已成为世界各国亟需解决的现实问题。
1反无人机蜂群智能作战体系构想1.1功能概述反无人机蜂群智能作战体系是集作战指挥、侦察探测和反制拦截于一体的空地协同智能对抗作战体系，支持昼夜持续作战，适应多种复杂作战环境，能实时、不间断地对无人机蜂群目标进行精确探测识别，能辅助指挥员快速完成作战资源分配与调度决策，能协同运用多种毁伤拦截手段，有效应对无人机蜂群。
1.2体系组成反无人机蜂群智能作战体系由空/地协同智能指挥通信系统、智能探测系统、智能拦截系统组成。
1）空/地协同智能指挥[1]通信系统包括机载、车载、携行式指挥通信系统，能快速辅助空中、地面机动指挥所或一线分队作战人员完成目标情报收集、威胁分析、决策规划及任务指令生成；能快速生成和下达任务行动序列，实现对空/地侦察及拦截系统的指挥与控制；能实时评估行动效果，根据评估结果及时调整行动。
2）空/地协同智能探测系统包括光电侦察系统、雷达探测系统、电子侦察系统，能根据不同类别无人机蜂群目标的特性，基于数据融合、机器学习等技术，实现智能化自主探测、跟踪及多源信息融合，能对目标的频率特征、电磁特征、图像特征、信息特征等进行精确识别。
无人机组网的网络结构与网络对抗应对之策随着无人机技术的发展和普及，无人机在军事、民用、商业等领域中的应用越来越广泛。
在无人机的运行过程中，无人机组网是至关重要的一部分，它可以实现多个无人机之间的协同作战和相互支持。
无人机组网也面临着一些安全挑战，例如网络对抗和网络攻击。
本文将通过对无人机组网的网络结构和网络对抗的分析，提出相应的网络对抗应对之策。
一、无人机组网的网络结构无人机组网是指多个无人机之间通过网络进行通信和协同作战。
在无人机组网中，无人机之间可以通过有线或者无线的方式进行通信。
一般来说，无人机组网的网络结构可以分为集中式结构和分布式结构两种。
集中式结构是指所有的无人机都直接连接到一个中心节点，由中心节点来控制和调度各个无人机的任务。
而分布式结构则是指每个无人机都可以直接和其他无人机通信，可以实现去中心化的任务分配和协同作战。
在实际应用中，无人机组网的网络结构往往是复杂多样的，如何构建一个稳定、高效的无人机组网网络结构是至关重要的。
为了应对不同的任务需求，可以根据具体的情况选择集中式结构或分布式结构，并采取相应的网络技术来实现无人机之间的通信和协同作战。
在无人机组网中，由于无人机的数量庞大、通信距离远等特点，使得无人机组网面临着网络对抗的挑战。
网络对抗是指有人或有组织利用网络技术对无人机组网进行攻击或破坏，以达到破坏通信、破坏协同作战等目的。
网络对抗对无人机组网的影响主要体现在以下几个方面：1. 通信干扰：网络对抗者可以利用无线电频谱干扰器等设备干扰无人机之间的通信，造成通信中断或者通信质量下降，从而破坏无人机的协同作战能力。
2. 数据篡改：网络对抗者可以通过网络攻击手段篡改无人机之间的通信数据，使得无人机接收到错误的指令或者信息，导致无法完成任务或者执行错误的操作。
3. 拒绝服务攻击：网络对抗者可以利用DDoS等攻击手段对无人机组网的基础设施进行拒绝服务攻击，瘫痪无人机组网的通信设备，使得无人机无法正常通信和协同作战。
对付无人机的好方法
首先，使用反无人机系统是一种有效的对付无人机的方法。
这
种系统可以通过雷达、红外线、光学传感器等技术，及时发现并干
扰无人机的飞行。
一旦无人机被侦测到，系统可以发射干扰信号，
使无人机失去控制或者迷失方向，从而让其无法继续飞行或者返回
原来的控制者处。
其次，使用无人机拦截器也是一种值得考虑的对付无人机的方法。
这种拦截器可以通过高速飞行、机械臂抓取等方式，将无人机
拦截并控制住，从而避免其造成危害。
同时，拦截器也可以对无人
机进行定位和追踪，为后续处理提供重要信息。
另外，建立无人机禁飞区也是一种有效的对付无人机的方法。
通过在特定区域设置禁飞区，可以有效限制无人机的飞行范围，从
而降低无人机造成的安全隐患。
禁飞区的建立需要政府、企业和个
人共同努力，通过法律、技术手段等多种途径，确保无人机不会进
入禁飞区。
此外，加强对无人机的监管和管理也是对付无人机的重要方法。
政府和相关部门应当建立完善的无人机登记、审批、监控系统，对
无人机的购买、使用进行严格管理。
同时，加强对无人机制造商和销售商的监管，防止无人机被滥用或者非法使用。
总的来说，对付无人机的好方法有很多种，可以通过使用反无人机系统、无人机拦截器，建立无人机禁飞区，加强对无人机的监管和管理等途径来有效应对无人机带来的安全隐患。
希望各方能够共同努力，保障无人机的安全使用，确保社会的安宁和稳定。
反无人机系统技术分析
一、系统概述
反无人机系统，是一种用来检测、识别和控制无人机对地面单位及建
筑物的威胁的系统。
它通过拦截、降落或摧毁威胁无人机，以防止可能的
危害，为地面单位和建筑物提供保护。
它采用各种传感器和技术，比如无
线电、电磁谱、电磁弹射器、多路复用器、GPS、视觉和音频技术，来检测、识别无人机、定位其轨迹、控制它们的运动、拦截它们的飞行或摧毁
它们。
二、技术细节
1、无线电技术
无线电技术是反无人机系统的关键技术之一，它可以检测、识别和定
位无人机的存在、发射信号和飞行轨迹。
它通过测量传输形式，远程传感
器自动检测威胁无人机的行为和运动，并将检测结果反馈到操作中心。
2、电磁谱
电磁谱技术可以用来检测无人机的行为和运动状态，因为它可以检测
和识别无人机的电磁辐射。
它可以快速检测威胁无人机的运动，并通过过
滤器把可疑目标从背景中分离出来，从而提高检测无人机的准确性。
3、电磁弹射器
电磁弹射器是反无人机系统中常用的一种技术，它通过增加无人机芯
片的电磁活动，来拦截和控制威胁无人机的飞行。
它可以模拟GPS的信号，以使威胁无人机在其中一时间停止运动，并将其移动到安全的地方。

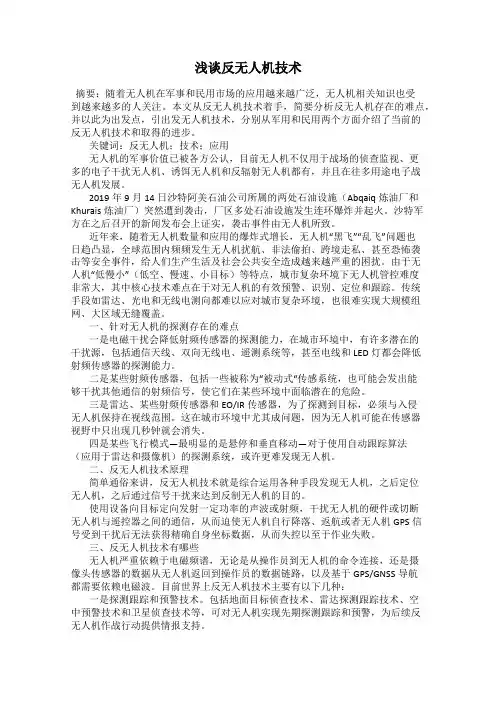

浅谈反无人机技术摘要：随着无人机在军事和民用市场的应用越来越广泛，无人机相关知识也受到越来越多的人关注。
本文从反无人机技术着手，简要分析反无人机存在的难点，并以此为出发点，引出发无人机技术，分别从军用和民用两个方面介绍了当前的反无人机技术和取得的进步。
关键词：反无人机；技术；应用无人机的军事价值已被各方公认，目前无人机不仅用于战场的侦查监视、更多的电子干扰无人机、诱饵无人机和反辐射无人机都有，并且在往多用途电子战无人机发展。
2019年9月14日沙特阿美石油公司所属的两处石油设施（Abqaiq炼油厂和Khurais炼油厂）突然遭到袭击，厂区多处石油设施发生连环爆炸并起火。
沙特军方在之后召开的新闻发布会上证实，袭击事件由无人机所致。
近年来，随着无人机数量和应用的爆炸式增长，无人机“黑飞”“乱飞”问题也日趋凸显，全球范围内频频发生无人机扰航、非法偷拍、跨境走私、甚至恐怖袭击等安全事件，给人们生产生活及社会公共安全造成越来越严重的困扰。
由于无人机“低慢小”（低空、慢速、小目标）等特点，城市复杂环境下无人机管控难度非常大，其中核心技术难点在于对无人机的有效预警、识别、定位和跟踪。
传统手段如雷达、光电和无线电测向都难以应对城市复杂环境，也很难实现大规模组网、大区域无缝覆盖。
一、针对无人机的探测存在的难点一是电磁干扰会降低射频传感器的探测能力，在城市环境中，有许多潜在的干扰源，包括通信天线、双向无线电、遥测系统等，甚至电线和LED灯都会降低射频传感器的探测能力。
二是某些射频传感器，包括一些被称为“被动式“传感系统，也可能会发出能够干扰其他通信的射频信号，使它们在某些环境中面临潜在的危险。
三是雷达、某些射频传感器和EO/IR传感器，为了探测到目标，必须与入侵无人机保持在视线范围。
这在城市环境中尤其成问题，因为无人机可能在传感器视野中只出现几秒钟就会消失。
四是某些飞行模式—最明显的是悬停和垂直移动—对于使用自动跟踪算法（应用于雷达和摄像机）的探测系统，或许更难发现无人机。
无人机反制系统是什么？
一、什么是无人机反制系统
据了解，由于无人机的体积小，所以它能低空飞行，而现在的民航雷达无法检测低度的无人机。
为了不让它给民航飞机带来影响，各大机场采用无人机反制系统，利用物理的原理，把无人机击落，但不会造成伤害，让黑飞的情况减少。
个人，公司，看守所等领域，提高保密，安全性的提高，让黑飞的无人机迫降。
所以它的上市，吸引客户的目光。
二、无人机反制系统的类别
当前，各国反无人机技术主要分为三类。
1、干扰阻断类，主要通过信号干扰、声波干扰等技术来实现。
2、直接摧毁类，包括使用激光武器、用无人机反制无人机等。
3、监测控制类，主要通过劫持无线电控制等方式实现。
目前所有的民用无人机都需要用到无线电技术来实现定位、遥控、图像传输等功能。
当然某些特殊用途的无人机可以采用诸如地形匹配、图像识别以及高精度惯性导航的办法来确定自己的位置，并且自主的完成任务，但在民用领域尚未普及。
三、无人机反制系统的应用领域
无人机反制系统主要适用于机场、公检院系统、监狱、看守所、戒毒所、保密机构、部队、大型赛事、演唱会、重要会议、政府机关、反恐领域等重要地点、设施，需要空间保密、无人机管控的地域，无人机反制系统的适用范围。
无人机不是供人娱乐的道具，它的正经用途是为人类带去便利，试飞是可以的，但是绝对不能够影响到别人的生活。
正如开头提到的，无人机行业发展的非常迅速，这也决定了它必然有着非常广阔的发展前景。
反制无人机的技术和方法随着无人机技术的不断发展，无人机的使用范围也越来越广泛，但是无人机的使用也带来了一些安全隐患，比如无人机可能被用于恐怖袭击、间谍活动等。
因此，反制无人机的技术和方法也变得越来越重要。
一、无人机的特点无人机具有以下特点：1. 体积小、重量轻，易于携带和操作。
2. 飞行高度低，难以被雷达探测。
3. 飞行速度快，难以被拦截。
4. 可以搭载各种传感器和武器，具有多种用途。
1. 电磁干扰技术电磁干扰技术是一种常用的反制无人机的技术。
通过发射电磁波，干扰无人机的通信和导航系统，使其失去控制或迷失方向。
这种技术可以有效地阻止无人机的飞行，但是也可能会对周围的电子设备产生干扰。
2. 激光干扰技术激光干扰技术是一种新兴的反制无人机的技术。
通过发射激光束，干扰无人机的光学传感器和导航系统，使其失去控制或迷失方向。
这种技术可以精确地瞄准无人机，但是需要高精度的激光设备。
3. 网络攻击技术网络攻击技术是一种针对无人机的软件攻击技术。
通过攻击无人机的控制系统，使其失去控制或迷失方向。
这种技术可以在不接触无人机的情况下进行攻击，但是需要对无人机的控制系统有深入的了解。
4. 物理拦截技术物理拦截技术是一种直接拦截无人机的技术。
通过使用无人机拦截器或其他物理设备，将无人机拦截或摧毁。
这种技术可以有效地阻止无人机的飞行，但是需要高精度的拦截设备。
5. 防御措施除了上述技术和方法外，还可以采取一些防御措施来防止无人机的攻击。
比如在重要场所设置无人机监测系统，及时发现无人机的出现；在机场等场所设置无人机禁飞区，禁止无人机的飞行；在军事基地等场所设置反无人机武器系统，对无人机进行拦截和摧毁。
三、结论反制无人机的技术和方法是多种多样的，需要根据实际情况选择合适的技术和方法。
在未来，随着无人机技术的不断发展，反制无人机的技术和方法也将不断更新和完善。
无人机防御系统 一、机场布局图：二、设备简介本设备可以在航站楼远程有线控制各个设备中的单一模块的开关。
监控室监控箱面板设备外观三、设备原理介绍本设备包含433MHZ、915MHZ、gps1（1575MHZ）、gps2（1200MHZ)、2.4GHZ、5GHZ、5.8GHZ,共计7个频段。
433MHZ采用30-50W输出功率模块915NHZ采用30-50W输出功率模块gps1（1575MHZ）采用10W输出功率模块gps2（1200MHZ采用10W输出功率模块2.4GHZ采用30-50W输出功率模块5GHZ采用5W输出功率模块5.8GHZ采用10W输出功率模块四、天线天线采用定向平板天线，水平角度为120度，垂直采用30-45度。
天线各频段增益在8-20DBI,保障模块功率有效输出及发射，覆盖距离在1000-1500米。
天线外观五、施工布线要求强电：每台设备的功率，按照设计在550W(7个模块计算)左右，根据实际要求，看需要布局多少台设备，假如10台，那么550X10=5500W的总功率。
电源线根据设备台数具体计算，3芯电缆即可。
地线接避雷针上或者避雷模块上，严禁接在设备上。
弱电：弱电即是直流5V，直流5V按照设计要求，每台4.2A(7个模块计算)，21W总功率。
布线要求，根据设计要求，每路模块需要正负极2芯线。
7路需要8-10芯电缆线即可。
根据设备总台数，负极可以共用。
所有设备的每个相同频率的模块用一根电缆线连接，负极共用（1-3根电缆）六、总体工作原理220V强电（市电）经过监控控制箱的总开关，在输出到每台设备，设备串联，节约电缆。
5V弱电从 220V强电（市电）经过监控控制箱的总开关，输出到控制箱的开关电源上，输出为5V。
在输出到远程单路开关上，经过开关输出到各个设备模块上。
达到控制多台设备的各个模块的开与关。
示意图（以3台设备为例）：七、软件控制界面本系统可以用网络连接N台设备，每台设备有独立的IP地址，经过局域网可以有效控制所有设备以及所有设备的单个模块。
