一、低空防范系统方案1.1 系统概述低空防范系统采用雷达、光电设备、干扰为一体的综合处理手段,具有360°无盲区对重点空域进行全天候无人值守式的防护。
该系统主要由无人机雷达探测设备、光电跟踪设备、无人机干扰打击设备三部分组成。
该系统由探测雷达捕获可疑目标信息,再将目标信息传输到光学设备,光学设备通过调整转台信息,将摄像机或热成像仪对准可疑目标,从而达到可视化确认,再经由网络传输设备将信息传送至指控中心,由值守人员进行信息的判别。
1.2.2 低空防范系统低空防御系统现场应用架设示意图如4:该系统作用距离在1Km(RCS=0.05m2)图2 低空空防范系统部署图1.3 系统功能a)远程控制功能,可对机场、重点安防领域近进空域内各种低空自主飞行物(无人机)等目标情况进行动态监视、实时预警,目标信息输出包括方位、距离、高度、速度及运动方向等信息;b)可以实时评估飞机起降航线重点空域自主飞行物、鸟情风险等级水平,满足飞机安全起降需要,在重点区域监控的同时,360度无盲区连续监控周边区域,预留标准数据协议,可灵活接入飞行保障的指挥控制系统;c)动态监视机场整体空域自主飞行物、监视无人机飞行动态,发现可疑目标后。
进行视频确认,确认后由值守人员依据系统提供的数据(角度、距离、速度)操纵打击设备(干扰器)进行打击。
d)系统界面显示采用图形化界面组织管理,人机交互良好。
包括账户管理界面、态势显示界面、工作日志上报等。
1.4系统特点1.4.1 系统特点a)先进的技术体制线性调频连续波体质,探测盲区小。
b)优异的低空超低空探测性能具备复杂地物环境下低空超低空以及空地一体目标检测能力c)小微目标探测能力强具备对“大疆”系列小微无人机、单只鸟等目标的有效探测d)开放的对外接口目标空情信号能根据用户需求接入指挥系统e)高机动编写,环境适应性强有固定、车载架设模式,已在城市、山地、沙漠、海岛等复杂环境应用1.4.2 低空雷达特点a)具有强杂波中低空/超低空小目标监视能力;b)具有空中慢速目标检测和跟踪能力;c)具有目标特征识别能力;d)具有自动发现、自动录入、自动告警能力;1.4.3 光电侦查设备特点a)采用连续变焦热成像技术,成像清晰,既能大范围搜索,又能识别远处目标;b)红外探测器稳定灵敏度高,最小温度分辨率达50mK;c)日夜型两百万低照度彩色摄像机,可实现昼夜连续全天候监控;d)可选的自动聚焦功能,可实现多种聚焦方式和触发方式;e)可选的热像仪预置位功能,记忆每个预置点的视场角,提高工作效率;f)3D定位功能,能够实现框选放大和点击居中功能,降低操作难度,提高设备易用性。
反无人机防御系统检测标准
反无人机防御系统的检测标准主要包括以下几点:
1. 有效识别和追踪能力:系统应具备在短时间内高效、准确地识别和追踪无人机目标的能力,包括探测无人机的存在、判断无人机的类型和飞行状态等。
2. 抗干扰能力:系统应具备一定的抗干扰能力,能够在复杂的干扰环境中正常运行,并且不受其他无关信号的影响。
3. 高准确性和低误报率:系统应能够准确判断和区分无人机与其他飞行物体、鸟类等,并尽量避免误报。
4. 实时干扰监测和告警功能:应具备实时干扰监测与告警功能,能实时监测所接收的卫星导航信号,判断是否存在干扰信号,并在有干扰信号时进行告警;在干扰信号消失后,应及时解除告警。
5. 自检功能:应具备自检功能,对设备的工况信息进行监测,包括但不限于告警状态、驯服状态、运行状态、输入信号健康状态、输出信号状态等。
6. 数据上报与存储功能:应具备将设备的工况信息通过网络接口上报,并以日志的形式进行存储的功能。
7. 远程操作功能:应具备通过网络接口输出工作状态,并接收控制指令进行工作模式切换等相应操作的功能。
请注意,上述标准仅为反无人机防御系统的一般要求,实际检测时应根据具体的系统和应用场景制定更为详细的检测标准。
供货范围、技术规格、参数与要求一、货物需求一览表二、工作环境1.工作环境温度0℃-40℃2.工作环境风速小于5m/s三、技术参数及要求1.无人机功能参数(1)重量(含桨和电池):1391g;(2)轴距:350mm;;(3)最大起飞海拔高度:6000m(4)最大上升速度:6m/s(自动飞行);5m/s(手动操控);(5)最大下降速度:3m/s;(6)最大水平飞行速度:50km/h(定位模式); 58km/h(姿态模式);最大可倾斜角度:25°(定位模式); 35°(姿态模式);(7)最大旋转角速度:150°/s;*2.相机技术参数(1)相机传感器:1英寸CMOS;有效像素2000万(总像素2048万)(2)镜头:FOV84°;8.8mm/24mm(35mm格式等效)光圈f/2.8-f/11;带自动对焦(对焦距离1m-∞)(3)ISO范围:视频100-320(自动) 100-6400(手动)照片100-3200(自动)100-12800(手动)* 3.地面基站四、技术要求飞行器技术要求:1.飞行时间:约30分钟;2.工作环境温度:0℃至40℃;3.工作频率:5.725GHz至5.850GHz(中国,美国);4.悬停精度:启用RTK且RTK正常工作时,垂直±0.1m 水平±0.1m; 未启动 RTK时,垂直±0.1m(视觉定位正常工作时); ±0.5m(GNSS定位正常工作时)。
水平±0.3m(视觉定位正常工作时),±1.5m(GNSS定位正常工作时);5.图像位置补偿:相机中心相对于机载D-RTK天线相位中心的位置,体轴系下:(36,标已补偿。
体轴系的XYZ轴正想分别指向飞行器前、右、下方;相机技术要求:1.机械快门:8-1/2000s2.电子快门:8-1/8000s3.照片最大分辨率:4864×3648(4:3);5472×3648(3:2)4.录像分辨率:H.264,4K:3840×2160 30p5.设计总画幅:5640×37106.有效画幅:5472×36487.视频最大码流:100 Mbps8.照片格式:JPEG9.视频格式:MOV10.支持存储卡类型写入速度≥15 MB/s,传输速度为 Class 10 及以上或达到 UHS-1 评级的 microSD 卡,最大支持 128 GB 容量。
反无人机主动防御系统介绍(无人机导航诱骗防御基站)一、产品简介:无人机导航诱骗防御基站专为应对“黑飞”无人机带来的各种安全威胁而开发,通过辐射低功率再生导航卫星信号(功率不大于10dBm),侵入“黑飞”无人机导航系统,从而实现对需要使用导航系统进行飞行控制的无人机的截获控制,使其无法飞入受保护区域,保障该区域的低空安全。
二、产品主要功能描述通过再生不少于两个频率的卫星导航欺骗信号,对采用卫星导航定位的无人机接收的卫星导航坐标信息进行欺骗式干扰,实现禁飞区投射或者区域拒止功能。
禁飞区投射:通过辐射虚假禁飞区(如附近机场),对“黑飞”无人机实现位置欺骗,让其误认为进入禁飞区而迫降或返航。
区域拒止:通过辐射特点策略轨迹欺骗信号,使黑飞无人机无法飞入受保护区域。
三、技术指标产品主要的技术指标如下:1、有效作用距离:不小于900m;2、信号发射功率:不大于10dBm;3、支持诱骗的导航模式(频率范围):不少于两种;4、连续工作时间:24小时全天候;5、重量:不大于10kg;6、功耗:不大于30w;7、电源:220V交流电;8、启动时间:不大于10分钟;9、高低温:-20 - 65 °C;10、可选配GPS同步授时功能,保证防护区域范围内的需要时统的设备和系统能够保持正常工作。
四、主要优势:1、适用范围广:对所有需要导航信号(民用频段)辅助控制的无人机均有效2、辐射功率小:10dBm(10mw),符合无委会功率辐射标准,对人体无伤害3、防护范围可调节:功率可调,无盲区防护,可轻松应对集群饱和攻击4、无附带伤害:属于软杀伤手段,不会造成二次伤害五、应用场景1、大型会议安保2、核电站3、油气田(符合石油石化系统治安反恐防范要求)4、部队营区5、军工保密单位6、政府大楼7、弹药库8、水利大坝9、桥梁码头10、高端私人住宅六、产品实物图片图1雷擎星盾I型实物拍摄图2雷擎星盾I型实物拍摄。

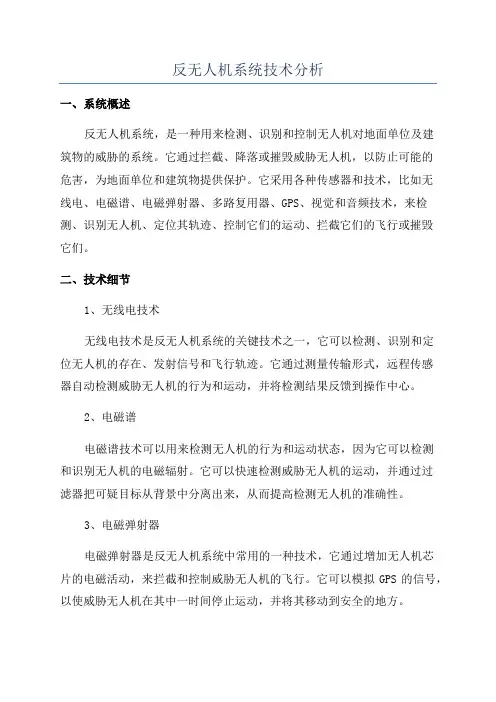

反无人机系统技术分析
一、系统概述
反无人机系统,是一种用来检测、识别和控制无人机对地面单位及建
筑物的威胁的系统。
它通过拦截、降落或摧毁威胁无人机,以防止可能的
危害,为地面单位和建筑物提供保护。
它采用各种传感器和技术,比如无
线电、电磁谱、电磁弹射器、多路复用器、GPS、视觉和音频技术,来检测、识别无人机、定位其轨迹、控制它们的运动、拦截它们的飞行或摧毁
它们。
二、技术细节
1、无线电技术
无线电技术是反无人机系统的关键技术之一,它可以检测、识别和定
位无人机的存在、发射信号和飞行轨迹。
它通过测量传输形式,远程传感
器自动检测威胁无人机的行为和运动,并将检测结果反馈到操作中心。
2、电磁谱
电磁谱技术可以用来检测无人机的行为和运动状态,因为它可以检测
和识别无人机的电磁辐射。
它可以快速检测威胁无人机的运动,并通过过
滤器把可疑目标从背景中分离出来,从而提高检测无人机的准确性。
3、电磁弹射器
电磁弹射器是反无人机系统中常用的一种技术,它通过增加无人机芯
片的电磁活动,来拦截和控制威胁无人机的飞行。
它可以模拟GPS的信号,以使威胁无人机在其中一时间停止运动,并将其移动到安全的地方。
无人机反制标准规范文件一、无人机反制的重要性。
1.1 如今这无人机啊,就像那满天乱飞的苍蝇,虽然大多数是正常使用,但总有一些不安分的。
在一些重要场所,比如说军事禁区或者大型活动现场,无人机要是瞎飞,那可就像一颗定时炸弹,随时可能引发大麻烦。
这就好比在一锅好汤里突然掉进一只苍蝇,坏了整锅汤的味道。
1.2 而且啊,无人机要是被不法分子利用,用来窥探隐私或者搞破坏,那普通老百姓的安全和权益可就受到威胁了。
这就像自己的家被人偷偷在窗外窥视,心里能舒坦吗?所以啊,无人机反制那是必须重视起来的事情,就像守好自家的大门一样重要。
二、无人机反制标准规范的内容。
2.1 首先是探测方面。
这探测得像那警犬的鼻子一样灵敏。
无论是雷达探测还是光学探测,都得有个标准。
比如说,雷达探测的范围得明确,不能是模棱两可的。
就像我们量东西得有个准数,不能大概、也许、差不多。
探测的精度也很关键,要能精准定位无人机的位置,不能是乱指一通,那可就是盲人摸象了。
2.2 接着是干扰方面。
干扰设备的功率得有个限度。
不能功率过大,把正常的通信设备都给干扰了,那就成了城门失火殃及池鱼了。
干扰的频段也得准确,就像打靶要打中靶心一样。
不能乱干扰一通,把不相干的频段也给影响了。
2.3 还有就是处置方面。
如果发现了违规的无人机,该怎么处理得有个章程。
是引导它降落,还是直接捕获,这都得按照规定来。
总不能是像没头的苍蝇一样乱撞,想怎么处理就怎么处理。
要做到有法可依、有据可循。
三、实施无人机反制标准规范的难点与对策。
3.1 难点之一就是技术的更新。
无人机技术那是日新月异,今天这个技术,明天可能就有新的变化。
这就像和一个不断换招的对手过招,反制技术得跟上节奏。
对策呢,就是要加大研发投入,让反制技术也能像孙悟空的七十二变一样,能应对各种新情况。
3.2 另一个难点就是监管的难度。
无人机数量众多,分布又广,监管起来就像大海捞针。
但是呢,再难也得管。
这就需要多部门联合起来,形成一股绳的力量。
反制无人机标准1. 方案名称反制无人机综合标准方案2. 目标与需求目标:建立一套有效、全面且安全的反制无人机标准,以应对无人机在未经授权飞行、可能造成危害等情况下的管控需求。
需求:能够区分合法与非法无人机活动,在不影响正常无人机应用的前提下,最大程度减少无人机带来的风险,如侵犯隐私、干扰航空秩序、危及公共安全等。
3. 方法流程监测环节:采用多种监测手段,像雷达监测,它就像一个超级敏锐的眼睛,能够在较大范围内捕捉到无人机的踪迹。
还有光电监测,这就好比给无人机拍照一样,能清晰地看到无人机的样子、大小等特征。
建立监测网络,把各个监测点连接起来,这样就不会有监测死角啦。
识别环节:对于监测到的无人机信号或者图像进行分析,判断它是不是在合法飞行。
如果是有登记的、在规定区域飞行的,那就是好的无人机。
要是没有登记或者飞到了不该去的地方,那就要小心咯。
反制环节:如果确定是非法无人机,就可以采取反制措施。
比如信号干扰,这就像是给无人机的大脑捣乱,让它迷失方向,乖乖听话。
不过要注意干扰的强度和范围,不能影响到其他正常的电子设备哦。
还有一种是捕获型反制,就像用网把无人机抓住一样,这种方式比较适合在低空、小范围的情况下使用。
4. 具体实施步骤监测设备安装与调试选择合适的监测点,一般是在机场周边、大型活动场所附近、重要军事区域周围等。
安装雷达和光电监测设备,并且进行仔细的调试,确保它们能正常工作。
这就像给我们的反制系统搭建好舞台一样重要。
建立识别数据库收集合法无人机的信息,包括型号、注册编号、飞行范围等,把这些信息都放到数据库里。
这样当有无人机飞过来的时候,就可以快速比对,看它是不是合法的。
反制措施操作规范对于信号干扰设备,要设定好干扰频率和功率范围。
操作人员要经过严格的培训,就像考驾照一样,只有合格了才能上岗操作。
在使用捕获型反制设备时,要确保操作环境安全,避免在操作过程中对周围环境造成破坏。
定期检查与更新要定期检查监测和反制设备,看看有没有故障或者需要升级的地方。
以色列最新反无人机系统软硬兼施
无人机技术发展迅速,施袭者可以事前预设飞行航道,防止干扰器中途阻截无人机。
以色列科技公司General Robotics 和Skylock 分别利用机枪系统和雷射武器,加强Pitbull AD 遥控武器系统和Skylock 综合防御系统的攻击力,务求保安工作做到「滴水不漏」。
两套系统均在今届巴黎军备展Eurosatory 2018 展出。
软硬兼施
Pitbull AD 遥控武器系统借助DroneCannon 系统,可即时中断影像讯号传递,迫令无人机降落,方便检走整架无人机,有效干扰距离不超过 1 公里。
若选择「硬攻」,系统便会启动Smart Shooter 火控系统,自动锁定和击落地上或空中移动目标,兼容7.62 或 5.56 毫米机枪,有效射程范围不超过300 米。
Pitbull AD 系统也同时具备多种反无人机功能,包括:
Pitbull AD 系统能探测和追踪所有类型的无人机。
要地防控反无人机系统及其关键技术研究摘要:无人机技术近几年发展迅速,不仅应用在军事领域也被广泛应用在民用领域。
但随着无人机的推广和普及,在为人们带来便利的同时也出现了安全危害。
军民领域中对低空无人机进行防护与反制的呼声越来越高,本文根据反无人机的各种方法进行分析,对反无人机系统进行深入研究,总结了其关键技术,希望能够为反无人机探测和防护提供有效参考。
关键词:要地防控;反无人机系统;关键技术研究近几年,信息、通讯和控制领域的技术不断发展,让无人机具备了低成本、小体积、重量轻、操控简单、稳定性高、灵活性强、适用性强等特点。
这样的特点积极带动了无人机产业的快速发展,也让工业级和消费级的无人机普及范围拓宽,不仅在民用方面更在军事领域也得到了广泛的应用。
但因无人机尚无统一的行业规范标准,造成许多无人机操控飞行处于没有相关法律管制的状态,给人们带来便利的同时也造成不必要的公共安全危害甚至是国家安全危害,对无人机反制技术的研发迫在眉睫。
1、国内外反无人机技术发展现状目前,各国对无人机的反制技术主要包含了声波干扰、信号干扰、激光炮、夺取无线电控制、反无人机无人机以及黑客技术。
虽然各种技术有各自不同的特点以及效果,总体上可以分为三大类型:1.1 干扰阻断类系统干扰阻断类的反无人机系统应用较为广泛,对目标无人机发射定向的大功率干扰射频,切断无人机的遥控通讯,迫使无人机降落。
大部分无人机飞行控制采用的都是惯性导航系统与GPS卫星导航系统。
干扰阻断类系统可以干扰GPS信号,导致无人机失去作业的精准度。
另外,研究人员认为可以利用声波来干扰陀螺仪的共振,以此扰乱无人机的平衡系统,这种也属于干扰阻断类系统。
1.2 直接摧毁类系统直接摧毁类反无人机系统主要采用激光炮的形式,精准瞄准无人机的任意部位,击落低空飞行的无人机,通常可以在发现无人机后几秒钟对其进行击落。
美国针对无人机反制无人机的研究中提出可以研制战斗类无人机作为反无人机的重要方法。
ADS2000系列诱骗式民用无人机主动防御系统
1、ADS2100C基站式无人机诱骗防御系统
ADS2100基站式无人机诱骗防御系统通过发射诱骗干扰信号,对黑飞无人机的卫星导航部件进行诱骗阻断,达到管制黑飞无人机的目的。
该系统布设于特定防护区域,用户可根据需要防御区域的大小和环境,合理布设单个或多个防御基站,构建全天候的无人机禁飞防护区。
不同的无人机入侵到防护区域会产生返航、降落或坠落的管制效果。
标准配置:
基站单元1个(内置控制软件),监控软件1套
功能特点:
实现布设区域24小时全天候防护
能够对黑飞无人机导航组件进行诱骗
防护区域范围可控
可与多个防御基站组网联合布控
可与已有安保系统联网集成
系统采用三防设计,防浪涌。
系统发射功率符合国家电磁辐射防护标准
产品规格:
干扰频段:1.2GHz~1.6GHz
作用距离:≤1000m(无遮挡情况下)
启动时间:<5min
尺寸:φ536mm,H:300mm
重量:5kg
信号发射功率:1mW
功耗:50W
电源:110v~220v,50Hz~60Hz
对外接口:以太网;RJ45
工作环境温度:-40℃~+55℃
相对湿度:95%
应用方向:
重要军事区域、体育场、科研试验厂等长期布设 党政机关所在地长期布设
监狱等重要场所长期布设
油库、核电、军工生产企业长期布设
2、ADS2200C 动态区域无人机诱骗防御系统
ADS2200C 动态区域无人机诱骗防御系统通过发射诱骗干扰信号,对黑飞无人机的卫星导航部件进行诱骗阻断,达到管制黑飞无人机的目的。
该系统可快速简易的布设于临时保护区域或特殊车辆上,可根据任务需要快速启动系统,构建临时动态的无人机禁飞区,形成临时场所或特定行使线路上针对黑飞无人机的有效屏障。
标准配置:
信号发生器1个,发射天线1个,监控软件1套,拉杆箱1个,移动电源1个(选配)
功能特点:
轻质便携、方便临时快速架设
架设选址可根据场地快速调整
配置移动电源,提供长时间续航防护。
可与多个快速布设的防御基站组网联合布控
系统发射功率符合国家电磁辐射防护标准
产品参数:
干扰频段:1.2GHz~1.6GHz
重量:5kg
架设时间:5min
信号发射功率:1mW
功耗:50W
电源:110v~220v,50Hz~60Hz 对外接口:以太网;RJ45
工作环境温度:-40℃~+55℃
相对湿度:<95%
应用方向:
重要道路的常规巡逻
重要区域临时防控
重要人员出行车队防护
重要资源押运防护
大型重要设施的区域常规巡逻
3、ADS2300C便携式无人机管控枪
ADS2300C便携式无人机管控枪通过定向天线发射干扰信号,对黑飞无人机进行管控、驱离和迫降。
管控枪前端发射频段为1.5GHz/2.4GHz的干扰信号,通过对无人机的飞控信道和卫星定位信道进行压制式干扰,从而使其失去飞控指令和卫星定位信息,使之无法正常飞行。
根据无人机的设计不同会产生返航、驱离、降落以及坠落的管制效果。
标准配置:
电子枪体1个(含多频段干扰天线),电池模块1块,支撑架一个,辅
助观察镜1个,电池模块充电器1套,便携拉杆箱1个。
功能特点:
重量轻,便于携带,操作简易;
控制灵敏、响应快
拥有多波段电磁干扰发射,可管制不同频段通信链路的多类无人机。
符合使用习惯,性价比高
发射功率符合国家电磁辐射防护标准
性能指标:
干扰频段:1.5GHz/2.4GHz
主瓣宽度:30°
尺寸(L*W*H):1221.7mm*185.8mm*504.6mm
作用距离:1km(无遮挡情况下)
重量:4kg
发射功率:20W每频段
连续工作时间:3小时
电池充电适配器输入电压:220v。
