西安交通大学机械设计基础历年考研试题

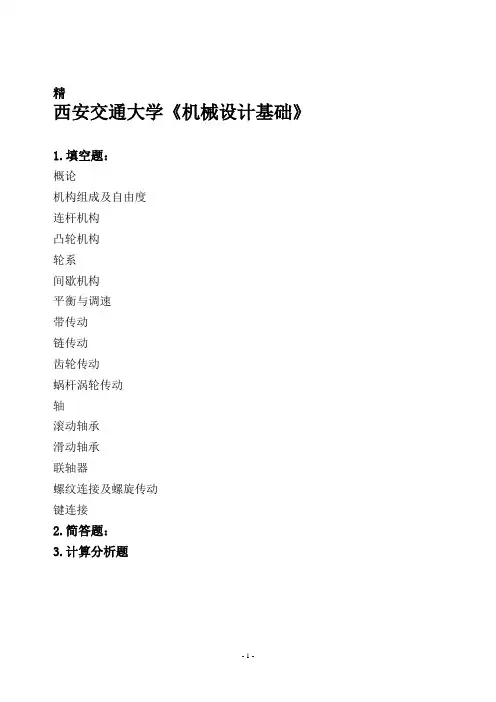

精西安交通大学《机械设计基础》1.填空题：概论机构组成及自由度连杆机构凸轮机构轮系间歇机构平衡与调速带传动链传动齿轮传动蜗杆涡轮传动轴滚动轴承滑动轴承联轴器螺纹连接及螺旋传动键连接2.简答题：3.计算分析题一.填空题：1.机械设计课程主要讨论通用机械零件和部件地设计计算理论和方法.2.机械零件设计应遵循地基本准则：强度准则.刚度准则.耐磨性准则.震动稳定性准则.3.强度：零件抵抗破裂（表面疲劳.压溃.整体断裂）及塑性变形地能力.1.所谓机架是指机构中作为描述其他构件运动地参考坐标系地构件.2.机构是机器中地用以传递与转换运动地单元体；构件是组成机构地运动单元；零件组成机械地制造单元.3.两构件组成运动副必须具备地条件是两构件直接接触并保持一定地相对运动.4.组成转动副地两个运动副元素地基本特征是圆柱面.5.两构件通过面接触而形成地运动副称为低副,它引入2个约束,通过点线接触而构成地运动副称为高副,它引入1个约束.6.机构地自由度数等于原动件数是机构具有确定运动地条件.7.在机构运动简图上必须反映与机构运动情况有关地尺寸要素.因此,应该正确标出运动副地中心距,移动副导路地方向,高副地轮廓形状.1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄.其中若最短杆是连架杆,则为曲柄摇杆机构；若最短杆是连杆,则为双摇杆机构；若最短杆是机架,则为双曲柄机构；若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄（任何情况下均为双摇杆机构）2.最简单地平面连杆机构是两杆机构.3.为保证连杆机构传力性能良好,设计时应使最小传动角γmin≥[γ]4.机构在死点位置时地传动角γ=0°.5.平面连杆机构中,从动件压力角α与机构传动角γ之间地关系是α+γ=90°.6.曲柄摇杆机构中,必然出现死点位置地原动件是摇杆.7.曲柄滑块机构共有6个瞬心.8.当连杆机构无急回运动特性时行程速比系数K=1.9.以曲柄为主动件地曲柄摇杆机构.曲柄滑块机构中,可能出现最小传动角地位置分别是曲柄与机架共线.曲柄两次垂直于滑块导路地瞬时位置,而导杆机构λ始终是90°1.凸轮地基圆半径是指凸轮转动中心至理论廓线地最小半径.2.凸轮机构中,若增大基圆半径r b,则压力角作如下变化：升程压力角减小,回程压力角增大.3.使凸轮机构地压力角减小地有效方法是增大基圆半径.4.凸轮机构中产生刚性冲击地原因是理论上瞬间加速度增至无穷大,引起惯性力无穷大.产生柔性冲击地原因是加速度地有限值地突变引起惯性力产生突变.5.从动件地等速运动规律可使凸轮机构有刚性冲击（硬冲）,而等加速等减速运动规律可使凸轮机构有柔性冲击（软冲）.6.按滚子对心移动从动件设计制造地盘形凸轮廓线若将滚子直径r K改小则滚子对心移动从动件盘形凸轮机构地最大升距不变（r b变大α变大）.1.渐开线直齿圆柱齿轮地正确啮合条件是α=α.m=m,连续传动条件是ε＞1.2.渐开线标准直齿圆柱齿轮必须具备地两个条件是：标准地基本参数(m.α.h a*.c*).在分度圆上s=e.3齿轮机构地基本参数中,与重合度无关地参数是压力角 .4.一对标准直齿圆柱齿轮传动地轮齿在啮合过程中,啮合角α′地值始终保持不变.5.一对渐开线齿轮在啮合传动过程中,从动轮齿廓上地压力角α地值由大逐渐变到小.6.一对渐开线标准直齿圆柱齿轮在安装时,其中心距不等于标准中心距,则参数啮合角α′和重合度ε有变化.7.两轴线交角为90°地直齿圆锥齿轮减速传动,i=tgδ=ctgδ=r/r=z/z.1.定轴轮系地传动比计算可表示为：周转轮系传动比地计算可表示为：1.为了使槽轮机构地槽轮运动系数K（1/2-1/Z）大于零槽轮地槽数Z应大于3 (圆销数n<2Z/(Z-2)).2.能将连续等速转动转换为时停时动地单向间歇转动地机构是槽轮机构3..能将往复摆动转换为单向间歇转动地机构是棘轮机构.1.静平衡：对于宽径比≤1/5地构件,可近似认为其全部质量都分布在同一平面内,当∑Fi=0时（质心分布在转动轴线上）,称其为静平衡.2.动平衡：当宽径比＞1/5时,各不平衡质量产生地离心惯性力是一空间力系,位于至少两个平面内,当∑Fi=0.∑Mi=0,称其为动平衡.3.刚性转子静平衡地力学条件是∑Fi=0,动平衡地条件是：回转件各偏心质量产生地离心惯性力地合力和合力偶矩均为零（即∑Fi=0,∑Mi=0）,各力所处平衡面≥2个.4.机器产生速度波动地主要原因是输入功与输出功之差形成地机械动能地增减,速度波动地类型有周期性速度波动和非周期性速度波动两种,前者一般采用地调节方法是在回转件上装一转动惯量很大地飞轮（速度波动减小）,后者一般采用地方法是使用调速器.1.当带速v≤30m/s时,一般选用灰铸铁作为带轮地材料.2.带传动设计中最主要地问题是保证带与带轮间有足够地摩擦力（影响其传动能力地主要因素有F..f.α1）.3.带传动在空载条件下运转时,紧边拉力F1与松边拉力F2地关系是F1/ F2=1；传递功率达到极限时,紧边拉力F1与松边拉力F2地关系是F/ F= ;正常工作时,紧边拉力F1与松边拉力F2地关系随着F..f.α1地变化而变化.4.带传动在正常工作时大小带轮与带之间地摩擦力相等,原因是其有效圆周力相等；主动轮地圆周速度与从动轮地圆周速度不等,原因是弹性滑动不可避免（因为紧.松边拉力不等）.5.在相同工作条件下,单根V带传动能够产生地摩擦力为F V,单根平带传动能够产生地摩擦力为F V,二者关系是F V=3F P坛摶乡囂忏蒌鍥铃氈淚。

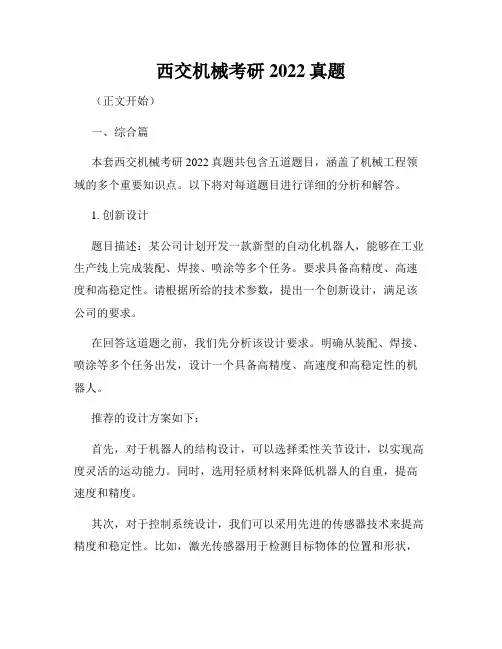

西交机械考研2022真题（正文开始）一、综合篇本套西交机械考研2022真题共包含五道题目，涵盖了机械工程领域的多个重要知识点。

以下将对每道题目进行详细的分析和解答。

1. 创新设计题目描述：某公司计划开发一款新型的自动化机器人，能够在工业生产线上完成装配、焊接、喷涂等多个任务。

要求具备高精度、高速度和高稳定性。

请根据所给的技术参数，提出一个创新设计，满足该公司的要求。

在回答这道题之前，我们先分析该设计要求。

明确从装配、焊接、喷涂等多个任务出发，设计一个具备高精度、高速度和高稳定性的机器人。

推荐的设计方案如下：首先，对于机器人的结构设计，可以选择柔性关节设计，以实现高度灵活的运动能力。

同时，选用轻质材料来降低机器人的自重，提高速度和精度。

其次，对于控制系统设计，我们可以采用先进的传感器技术来提高精度和稳定性。

比如，激光传感器用于检测目标物体的位置和形状，从而实现精确定位和轨迹跟踪。

另外，应用机器学习算法对数据进行处理，提高机器人的自适应性和智能化水平。

最后，我们需要进行集成设计，确保机器人能够顺利地完成装配、焊接、喷涂等多个任务。

在此过程中，需要考虑各个任务之间的协调和优化。

通过以上的创新设计，我们可以满足公司的要求，实现高精度、高速度和高稳定性的自动化机器人。

2. 力学题目描述：某物体以初始速度v0通过斜面滑下，到达斜面底部时速度变为v。

求物体滑下斜面过程中所受到的摩擦力。

解题思路：首先，我们可以根据动能定理来解决这道题。

动能定理表示初始动能与末尾动能之差等于物体所做的总功，即K1 - K2 = W。

在这道题中，初始动能可以表示为K1 = 1/2mv0^2。

末尾动能可以表示为K2 = 1/2mv^2。

摩擦力所作的总功可以表示为W = f*d，其中f 表示摩擦力，d表示距离。

根据斜坡的高度h和斜率θ，可以得到该物体沿斜面滑下的距离d 为d = h/sinθ。

将上述式子代入动能定理中，我们可以得到1/2mv0^2 - 1/2mv^2 = f*h/sinθ。

西安交通大学2010年攻读硕士学位研究生入学考试试题 科目代码：802 科目名称：机械设计基础考试时间：2010年1月 日（注：所有答案必须写在专用答题纸上，写在本试题纸或草稿纸上一律无效）A一、是非题（每小题1分，共20分。

请在答题纸上写出小题编号，并在其后用“√”标出你认为对、用“×”标出你认为错的每小题的答案。

）1．**a c h m 、、、α都是标准值的齿轮就是标准齿轮。

2．一对渐开线直齿圆柱齿轮啮合传动时，在啮合点上两齿轮的压力角都相等。

3．一对渐开线齿轮啮合传动时，齿轮的分度圆半径和节圆半径并不一定相等。

4．渐开线斜齿圆柱齿轮啮合时，其齿面上的接触线与齿轮轴线平行。

5．渐开线斜齿圆柱齿轮的正确啮合条件是：21n n m m =；21n n αα=。

6．为便于确定机构尺寸和减少测量误差，规定锥齿轮的大端参数为标准值。

7．不计摩擦，平底从动件盘形凸轮机构的压力角始终为0。

8．滚子从动件盘形凸轮机构的基圆半径就是其凸轮轮廓线的最小向径。

9．曲柄滑块机构，曲柄主动时，最小传动角一定发生在曲柄与导路方向线垂直的位置。

10．非周期性速度波动可以用飞轮来调节。

11．在机器动力学研究中，只能选用主动件为等效构件。

12．在机器动力学分析中，等效质量不是机构的总质量。

13．普通平键用于静连接，导向平键用于动连接。

14．行星轮系和差动轮系都属周转轮系。

15．梯形螺纹由于不易自锁、传动效率高，所以广泛应用于螺旋传动。

16．由于打滑，所以，带传动不能保证精确的传动比。

17．滚动轴承在正常使用时，主要失效形式为内、外圈或滚动体疲劳点蚀。

18．通常，滚动轴承内圈与轴采用基孔制配合，外圈与轴承座采用基轴制配合。

19．非液体摩擦滑动轴承的主要失效形式是磨损和胶合。

20．联轴器和离合器的使用场合不同。

二、单项选择题（每空1分，共23分）1．机构处于死点位置时，压力角α和传动角γ分别为（ ）。

A ．α=0º，γ=90ºB ．α=0º，γ=0ºC ．α=90º，γ=90ºD ．α=90º，γ=0º2．机构要具有急回特性，应使行程速比系数（ ）。

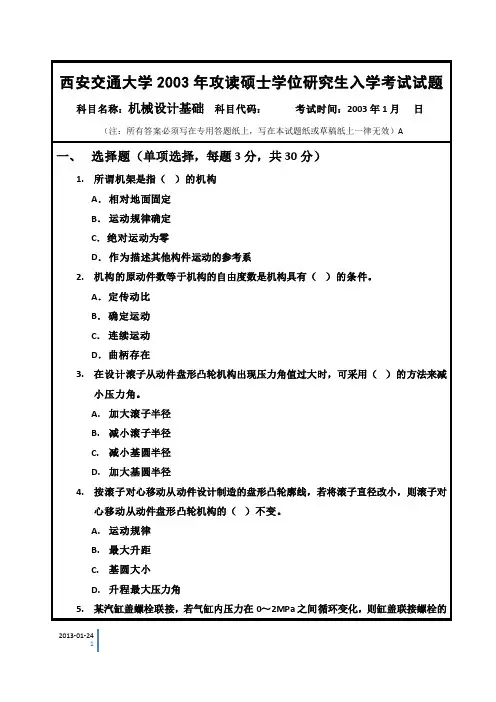

西安交通大学2003年攻读硕士学位研究生入学考试试题科目名称：机械设计基础科目代码：考试时间：2003年1月日（注：所有答案必须写在专用答题纸上，写在本试题纸或草稿纸上一律无效）A一、选择题（单项选择，每题3分，共30分）1.所谓机架是指（）的机构A．相对地面固定B．运动规律确定C．绝对运动为零D．作为描述其他构件运动的参考系2.机构的原动件数等于机构的自由度数是机构具有（）的条件。

A．定传动比B．确定运动C．连续运动D．曲柄存在3.在设计滚子从动件盘形凸轮机构出现压力角值过大时，可采用（）的方法来减小压力角。

A.加大滚子半径B.减小滚子半径C.减小基圆半径D.加大基圆半径4.按滚子对心移动从动件设计制造的盘形凸轮廓线，若将滚子直径改小，则滚子对心移动从动件盘形凸轮机构的（）不变。

A.运动规律B.最大升距C.基圆大小D.升程最大压力角5.某汽缸盖螺栓联接，若气缸内压力在0～2MPa之间循环变化，则缸盖联接螺栓的2013-01-242013-01-24应力是（ ）。

A. 非对称循环变应力 B. 脉动循环变应力 C. 对称循环变应力 D. 非稳定循环变应力6. 当设计一对齿轮传动时，若保持齿宽b 、齿数比u=z 1z 2，齿数和z i =z 1+z 2不变，而增大模数m ，则齿轮的（ ）。

A. 弯曲强度提高，接触强度提高 B. 弯曲强度提高，接触强度不变 C. 弯曲强度不变，接触强度提高 D. 弯曲强度不变，接触强度不变7. 在蜗杆传动中，用来计算传动比的公式有：i =w 1w 2，i=z 2z 1，i=d 2d1，i=n 1n 2其中有（ ）公式是正确的。

A. 1个B. 2个C. 3个D. 4个8. 用合金钢代替碳钢作为轴的材料而不改变轴的结构尺寸，对轴的强度和刚度的影响是（ ）。

A. 强度提高，刚度不变B. 强度、刚度均提高C. 强度不变，刚度提高D. 强度刚度均不变9. 非液体摩擦滑动轴承工作表面的润滑状态通常为（ ）。

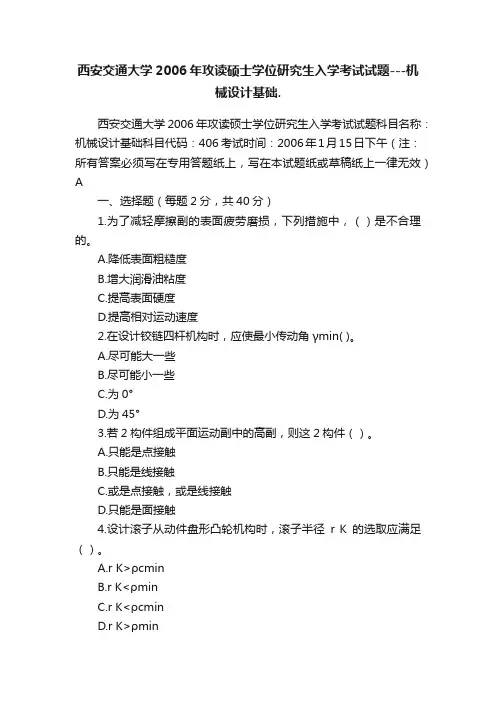

西安交通大学2006年攻读硕士学位研究生入学考试试题---机械设计基础.西安交通大学2006年攻读硕士学位研究生入学考试试题科目名称：机械设计基础科目代码：406 考试时间：2006年1月15日下午（注：所有答案必须写在专用答题纸上，写在本试题纸或草稿纸上一律无效）A一、选择题（每题2分，共40分）1.为了减轻摩擦副的表面疲劳磨损，下列措施中，（）是不合理的。

A.降低表面粗糙度B.增大润滑油粘度C.提高表面硬度D.提高相对运动速度2.在设计铰链四杆机构时，应使最小传动角γmin( )。

A.尽可能大一些B.尽可能小一些C.为0°D.为45°3.若2构件组成平面运动副中的高副，则这2构件（）。

A.只能是点接触B.只能是线接触C.或是点接触，或是线接触D.只能是面接触4.设计滚子从动件盘形凸轮机构时，滚子半径r K的选取应满足（）。

A.r K>ρcminB.r K<ρminC.r K<ρcminD.r K>ρmin（ρmin、ρcmin分别为理论廓线的最小曲率半径，实际廓线的最小曲率半径）5.按滚子对心移动从动件设计制造的凸轮机构，在使用时若改用较小的滚子，则凸轮机构的（）不变。

A.最大升距B.运动规律C.基圆大小D.行程最大压力角6.下列机构中，能将连续转动转换为单向间歇转动的是（）A.槽轮机构B.齿轮机构C.曲柄摇杆机构D.棘轮机构7.刚性转子做动平衡实验时，平衡平面最少应选（）。

A.1个B.2个C.3个D.4个8.带传动工作时产生弹性滑动，是由于（）。

A.带不是绝对挠性体B.带与带轮间的摩擦系数偏低C.带绕过带轮时产生离心力D.带的松边与紧边拉力不等9.一对相啮合的圆柱齿轮的齿数z2>z1，且齿宽b1>b2，两齿轮齿面接触应力σH的关系为（）。

A.σH1<σH2B.σH1>σH2C.σH1=σH2D.σH1和σH2可能相等，也可能不等（z为齿轮齿数，b为齿轮宽度，注脚1为主动轮，注脚2为从动轮）10.螺旋角β=15°，齿数z=20的标准渐开线斜齿圆柱齿轮的当量齿数z v为（）。

西安交通大学15年6月《机械设计基础（高起专）》考查课试题一、单选题（共20 道试题，共40 分。

）V 1. 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A. 存在刚性冲击B. 存在柔性冲击C. 既存在刚性冲击也存在柔性冲击D. 不存在冲击满分：2 分2. V带轮的结构设计主要是根据带轮的( )选择结构形式A. 材料B. 基准直径C. 传递功率D. 传动比满分：2 分3. 普通螺纹的牙型符号是( )A. BB. TrC. MD. C满分：2 分4. 代号为7310的滚动轴承的尺寸为（）A. 100C. 10D. 5满分：2 分5. 下面哪个不是凸轮间歇运动机构的优点（）A. 运转可靠B. 工作平稳C. 速度均有突变D. 可用作告诉间歇运动机构满分：2 分6. 在铰链四杆机构中，除机架和连杆外，其余两构件均为曲柄者称为（）A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 单摇杆机构满分：2 分7. 链传动多数用作水平轴间的传动。

两链轮中心的连线与水平面的倾斜角应尽量避免超过（）度A. 30B. 45C. 60满分：2 分8. 左旋弹簧( )A. 注不注均可B. 不用注出C. 注出左字D. 注出反字满分：2 分9. 角接触球轴承一般用于承受（）A. 径向载荷和轴向载荷B. 双向的轴向载荷C. 径向载荷D. 单向的轴向载荷满分：2 分10. 曲柄摇杆机构中具有急回运动性质的构件是（）A. 曲柄B. 摇杆C. 连杆D. 都不是满分：2 分11. 凸轮机构是( )A. 低副机构B. 高副机构C. 虚约束机构D. 复合铰链机构满分：2 分12. 在行星轮系中，轴线固定的齿轮称为（）A. 太阳轮B. 主动轮C. 从动轮D. 差动轮满分：2 分13. 非周期性速度波动用( )A. 飞轮调节B. 调速器调节C. 拨盘调节D. 差动轮调节满分：2 分14. 带传动正常工作时，不能保证准确的传动比是由于（）A. 带的材料不符合虎克定律B. 带容易变形和磨损C. 带在带轮上打滑D. 带轮V形槽与带间的摩擦力不足满分：2 分15. 带传动的张紧方法不包括( )A. 加张紧轮B. 自动张紧C. 自锁张紧D. 定期张紧满分：2 分16. 机器在工作时不能发生振幅超过容许值的振动现象称之为（）A. 强度B. 刚度C. 耐磨性D. 振动稳定性满分：2 分17. 铰链四杆机构，固定最短杆得( )A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 单摇杆机构满分：2 分18. 下列四种联轴器中，（）有良好的补偿综合位移的能力A. 十字滑块联轴器B. 套筒联轴器C. 齿式联轴器D. 法兰联轴器满分：2 分19. 不是连杆机构优点的( )A. 耐磨损B. 承受载荷大C. 不易产生积累误差D. 多自由度满分：2 分20. 带传动在( )种应力共同作用下，使带处在变应力条件下工作，故带易产生疲劳破坏A. 1B. 2C. 3D. 4满分：2 分二、判断题（共20 道试题，共40 分。
