粉煤灰活性指数试验教学提纲

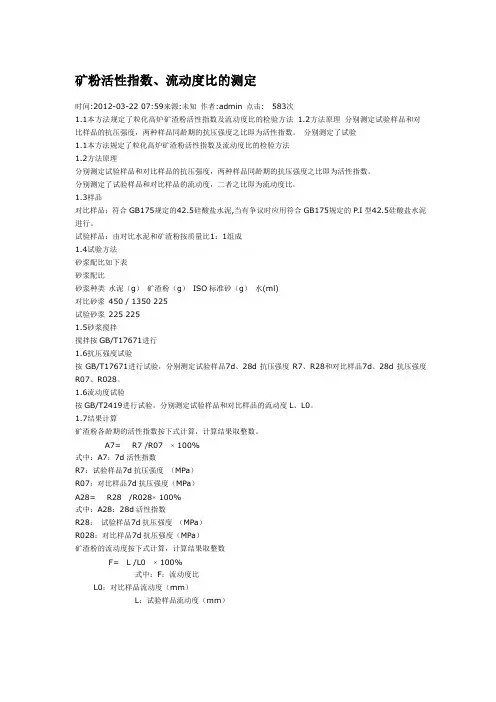

矿粉活性指数、流动度比的测定时间:2012-03-22 07:59来源:未知作者:admin 点击: 583次1.1本方法规定了粒化高炉矿渣粉活性指数及流动度比的检验方法1.2方法原理分别测定试验样品和对比样品的抗压强度，两种样品同龄期的抗压强度之比即为活性指数。

分别测定了试验1.1本方法规定了粒化高炉矿渣粉活性指数及流动度比的检验方法1.2方法原理分别测定试验样品和对比样品的抗压强度，两种样品同龄期的抗压强度之比即为活性指数。

分别测定了试验样品和对比样品的流动度，二者之比即为流动度比。

1.3样品对比样品；符合GB175规定的42.5硅酸盐水泥,当有争议时应用符合GB175规定的P.I型42.5硅酸盐水泥进行。

试验样品：由对比水泥和矿渣粉按质量比1：1组成1.4试验方法砂浆配比如下表砂浆配比砂浆种类水泥（g）矿渣粉（g）ISO标准砂（g）水(ml)对比砂浆450 / 1350 225试验砂浆225 2251.5砂浆搅拌搅拌按GB/T17671进行1.6抗压强度试验按GB/T17671进行试验，分别测定试验样品7d、28d抗压强度R7、R28和对比样品7d、28d抗压强度R07、R028。

1.6流动度试验按GB/T2419进行试验，分别测定试验样品和对比样品的流动度L、L0。

1.7结果计算矿渣粉各龄期的活性指数按下式计算，计算结果取整数。

A7= R7 /R07 × 100%式中：A7：7d活性指数R7：试验样品7d抗压强度（MPa）R07：对比样品7d抗压强度（MPa）A28= R28 /R028× 100%式中：A28：28d活性指数R28：试验样品7d抗压强度（MPa）R028：对比样品7d抗压强度（MPa）矿渣粉的流动度按下式计算，计算结果取整数F= L /L0 × 100%式中：F：流动度比L0：对比样品流动度（mm）L：试验样品流动度（mm）。

粉煤灰试验方法粉煤灰细度试验方法试验步骤：1、将测试用粉煤灰样品置于温度为105℃～110℃烘干箱内烘到恒重，取出放在干燥器中冷却至室温。

2、称取试样约10g，准确至0.01g,倒入45μm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

3、接通电源，将定时开关固定在3min，开始筛析。

4、开始工作后，观察负压表，使负压稳定在4000Pa～6000Pa.若负压小于4000 Pa，刚应停机，清理收尘器中的积灰后再进行筛析。

5、在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

6、3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置,再筛1mim～3mim直至筛分彻底为止。

将筛网内的筛余物收集并称量，准确至0.01g。

结果计算：45μm方孔筛筛余按式（A.1）计算：F=（G1/G）×100 …………………（A.1）式中：F——45μm方孔筛筛余，单位为百分数（％）G1——筛余物的质量，单位为克（g）G——称取试样的质量，单位为克（g）需水量比试验方法试验步骤：1、胶砂配比按表B.1。

2、试验胶砂按GB/T17671规定进行搅拌。

3、搅拌后的试验胶砂按GB/T2419测定流动度，当流动度在130mm～140mm范围内，记录此时的加水量；当流动度小于130mm或大于140mm 时，重新调整加水量，直至流动度达到130mm～140mm为止。

结果计算：需水量比按式（B.1）计算：X=（L1/125）×100 …………………（B.1）式中：X ——需水量比，单位为百分数（％）L1 ——试验胶砂流动度达到130mm～140mm 时的加水量，单位为毫升（mL）125——对比胶砂的加水量，单位为毫升（mL）计算至1％。

活性指数试验方法试验步骤：1、胶砂配比按表D.1。

2、将对比胶砂和试验胶砂分别按GB/T17671规定进行搅拌、试体成型和养护。

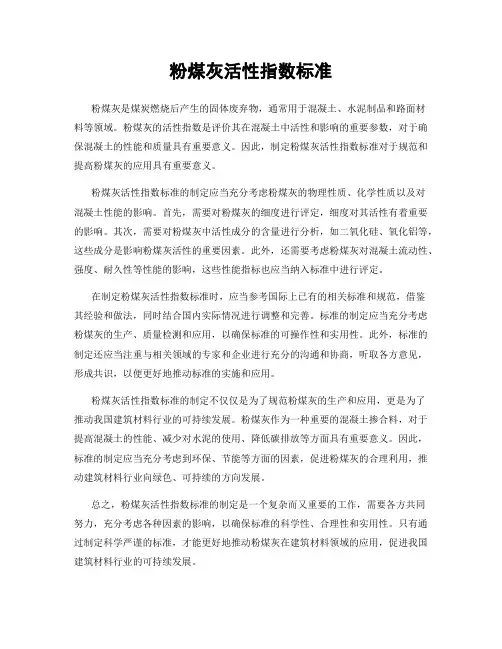

粉煤灰活性指数标准粉煤灰是煤炭燃烧后产生的固体废弃物，通常用于混凝土、水泥制品和路面材料等领域。

粉煤灰的活性指数是评价其在混凝土中活性和影响的重要参数，对于确保混凝土的性能和质量具有重要意义。

因此，制定粉煤灰活性指数标准对于规范和提高粉煤灰的应用具有重要意义。

粉煤灰活性指数标准的制定应当充分考虑粉煤灰的物理性质、化学性质以及对混凝土性能的影响。

首先，需要对粉煤灰的细度进行评定，细度对其活性有着重要的影响。

其次，需要对粉煤灰中活性成分的含量进行分析，如二氧化硅、氧化铝等，这些成分是影响粉煤灰活性的重要因素。

此外，还需要考虑粉煤灰对混凝土流动性、强度、耐久性等性能的影响，这些性能指标也应当纳入标准中进行评定。

在制定粉煤灰活性指数标准时，应当参考国际上已有的相关标准和规范，借鉴其经验和做法，同时结合国内实际情况进行调整和完善。

标准的制定应当充分考虑粉煤灰的生产、质量检测和应用，以确保标准的可操作性和实用性。

此外，标准的制定还应当注重与相关领域的专家和企业进行充分的沟通和协商，听取各方意见，形成共识，以便更好地推动标准的实施和应用。

粉煤灰活性指数标准的制定不仅仅是为了规范粉煤灰的生产和应用，更是为了推动我国建筑材料行业的可持续发展。

粉煤灰作为一种重要的混凝土掺合料，对于提高混凝土的性能、减少对水泥的使用、降低碳排放等方面具有重要意义。

因此，标准的制定应当充分考虑到环保、节能等方面的因素，促进粉煤灰的合理利用，推动建筑材料行业向绿色、可持续的方向发展。

总之，粉煤灰活性指数标准的制定是一个复杂而又重要的工作，需要各方共同努力，充分考虑各种因素的影响，以确保标准的科学性、合理性和实用性。

只有通过制定科学严谨的标准，才能更好地推动粉煤灰在建筑材料领域的应用，促进我国建筑材料行业的可持续发展。

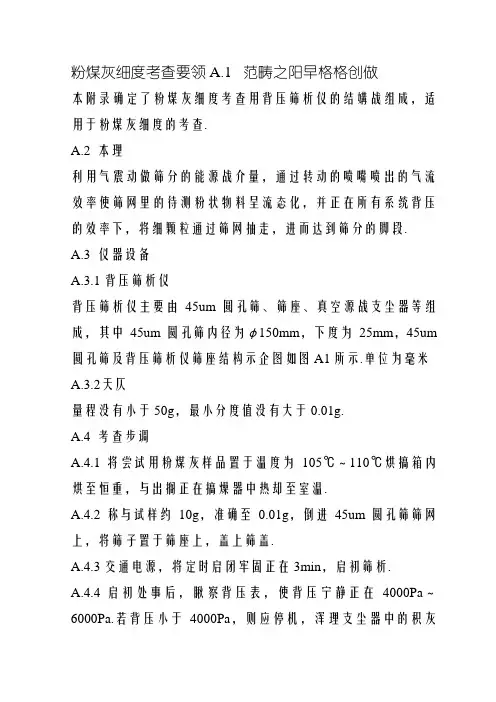

粉煤灰细度考查要领A.1 范畴之阳早格格创做本附录确定了粉煤灰细度考查用背压筛析仪的结媾战组成，适用于粉煤灰细度的考查.A.2 本理利用气震动做筛分的能源战介量，通过转动的喷嘴喷出的气流效率使筛网里的待测粉状物料呈流态化，并正在所有系统背压的效率下，将细颗粒通过筛网抽走，进而达到筛分的脚段.A.3 仪器设备A.3.1 背压筛析仪背压筛析仪主要由45um圆孔筛、筛座、真空源战支尘器等组成，其中45um圆孔筛内径为φ150mm，下度为25mm，45um 圆孔筛及背压筛析仪筛座结构示企图如图A1所示.单位为毫米A.3.2 天仄量程没有小于50g，最小分度值没有大于0.01g.A.4 考查步调A.4.1 将尝试用粉煤灰样品置于温度为105℃～110℃烘搞箱内烘至恒重，与出搁正在搞燥器中热却至室温.A.4.2 称与试样约10g，准确至0.01g，倒进45um圆孔筛筛网上，将筛子置于筛座上，盖上筛盖.A.4.3 交通电源，将定时启闭牢固正在3min，启初筛析.A.4.4 启初处事后，瞅察背压表，使背压宁静正在4000Pa～6000Pa.若背压小于4000Pa，则应停机，浑理支尘器中的积灰后再举止筛析.A.4.5正在筛析历程中，可用沉量木棒或者硬橡胶棒沉小扣挨筛盖，以防吸附.A.4.6 3min 后筛析自动停止，停机后瞅察筛余物，如出现颗粒成球、粘筛或者有细颗粒重积正在筛框边沿，用毛刷将细颗粒沉沉刷启，将定时启闭牢固正在脚动位子，再筛析1min ～3min 曲至筛分真足为止，将筛网内的筛余物支集并称量，准确至0.01g.A.5 截止估计45um 圆孔筛筛余按式（A.1）估计F ＝%1001G G式中：F ——45um 圆孔筛筛余，单位为百分数（%）； G1——筛余物的品量，单位为克（g ）；G ——称与试样的品量， 单位为克（g ）. 估计至0.1%. A.6 筛网的矫正筛网的矫正采与粉煤灰细度尺度样品或者其余共等第尺度样品，按 A.4步调测定尺度样品的细度，筛网矫正系数按式（A.2）估计：K ＝m m 0K——筛网矫正系数；M0——尺度样品筛余尺度值，单位为百分数（%）；M——尺度样品筛余真测值，单位为百分数（%）.估计至0.1.注1：筛网矫正系数范畴为0.8～1.2.注2：筛析150个样品后举止筛网的矫正.需火量比考查要领B.1 范畴本附录确定了粉煤灰的需火量比考查要领，适用于粉煤灰的需火量比测定.B.2 本理按GB/T2419测定考查胶砂战对于比胶砂的震动度，以二者震动度达到130mm～140mm时的加火量之比决定粉煤灰的需火量比.B.3 资料B.3.1 火泥：GSB14—1510强度考验用火泥尺度样品.B.3.2 尺度砂：切合GB/T17671—1999确定的0.5mm～1.0mm 的中级砂.B.3.3 火：净净的饮用火.B.4 仪器设备B.4.1 天仄量程没有小于1000g，最小分度值没有大于1g.B.4.2 搅拌机切合GB/T17671—1999确定的止星式火泥胶砂搅拌机.B.4.3 震动度跳桌切合GB/T2419确定.B.5 考查步调胶砂种类火泥/g 粉煤灰/g 尺度砂/g 加火量/mL对于比胶砂250 ——750 125考查胶砂175 75 750 按震动度达到130mm～140mm安排B.5.2 考查胶砂按GB/T17671确定举止搅拌.B.5.3 搅拌后的考查胶砂按GB/T2419测定震动度，当震动度正在130mm～140mm范畴内，记录此时的加火量；当震动度小于130mm或者大于140mm时，重新安排加火量，曲至震动度达到130mm～140mm为止.B.6 截止估计需火量比按式（B.1）估计：X＝100 1251L式中：X——需火量比，单位为百分数（%）；L1——考查胶砂震动度达到130mm～140mm时的加火量，单位为毫降（mL）；G——对于比胶砂的加火量，单位为毫降（mL）.估计至1%.活性指数考查要领D.1 范畴本附录确定了粉煤灰的活性指数考查要领，适用于粉煤灰活性指数的测定.D.2 本理按GB/T17671—1999测定考查胶砂战对于比胶砂的抗压强度，以二者抗压强度之比决定考查胶砂的活性指数.D.3 资料D.3.1 火泥：GSB14—1510强度考验用火泥尺度样品.D.3.2 尺度砂：切合GB/T17671—1999确定的华夏ISO尺度砂.D.3.3 火：净净的饮用火.D.4 仪器设备天仄、搅拌机、振真台或者震振荡台、抗压强度考查机等均应切合GB/T17671—1999确定.D.5 考查步调D.5.1胶砂配比按表D.1.胶砂种类火泥/g 粉煤灰/g 尺度砂/g 火/mL对于比胶砂450 ——1350 225考查胶砂315 135 1350 225 D.5.2 将对于比胶砂战考查胶砂分别按GB/T17671确定举止搅拌、试体成型战保护.D.5.3 试体保护至28天，按GB/T17671确定分别测定对于比胶砂战考查胶砂的抗压强度.D.6 截止估计活性指数按式（D.1）估计：H28＝100 0RR式中：H28——活性指数，单位为百分数（%）；R——考查胶砂28d抗压强度，单位为兆帕（MPa）；R0——对于比胶砂28d抗压强度，单位为兆帕（MPa）.估计至1%.注：对于比胶砂28d抗压强度也可与GSB14—1510强度考验用火泥尺度样品给出的尺度值.粉煤灰烧得量考查7．3烧得量按GB/T176举止.称与约1g试样（m7），透彻至0.0001g，搁进已灼烧至恒量的瓷坩埚中，将盖斜置于坩埚上，搁正在下温炉内，从矮温启初渐渐降下温度（950o±25o C）下灼烧15min～20min,与出坩埚置于搞燥器中，热却至室温，称量.反复灼烧，曲至恒量.8.3截止的估计与表示8.3.1烧得量的估计8.3.2矿渣硅酸盐火泥战掺进洪量矿渣的其余火泥烧得量的矫正称与二份试样，一份用去曲交测定其中的三氧化硫含量；另一份则按测定烧得量的条件于（950±25）℃下灼烧15min—20min，而后测定灼烧后的试料中的三氧化硫含量.根据灼烧前后三氧化硫含量的变更，矿渣硅酸盐火泥正在灼烧历程中由于硫化物氧化引起烧得量的缺点可按式（22）矫正：粉煤灰安靖性考查7．5 安靖性净浆考查样品按本尺度第3．3条造备，安靖性考查按GB/T1346举止.含火量考查要领C.1 范畴本附录确定了粉煤灰的含火量考查要领，适用于粉煤灰含火量的测定.C.2 本理将粉煤灰搁进确定温度的烘搞箱内烘搞至恒重，以烘搞前战烘搞后的品量之好与烘搞前的品量之比决定粉煤灰的含火量.C.3 仪器设备C．3．1 烘搞箱可统造温度没有矮于110℃，最小分度值没有大于2℃.C.3.2 天仄量程没有小于50g，最小分度值没有大于0.01g.C.4 考查步调C.4.1 称与粉煤灰试样约50g，准确至0.01g，倒进挥收皿中.C.4.2 将烘搞箱温度安排并统造正在105℃～110℃.C.4.3 将粉煤灰试样搁进烘搞箱内烘至恒重，与出搁正在搞燥器中热却至室温后称量，准确至0.01g.C.5 截止估计含火量按式（C.1）估计：W＝100)(11⨯-www式中：W——含火量，单位为百分数（%）；w1——烘搞前试样的品量，单位为克（g）；w0——烘搞后试样的品量，单位为克（g）.估计至0.1%.。

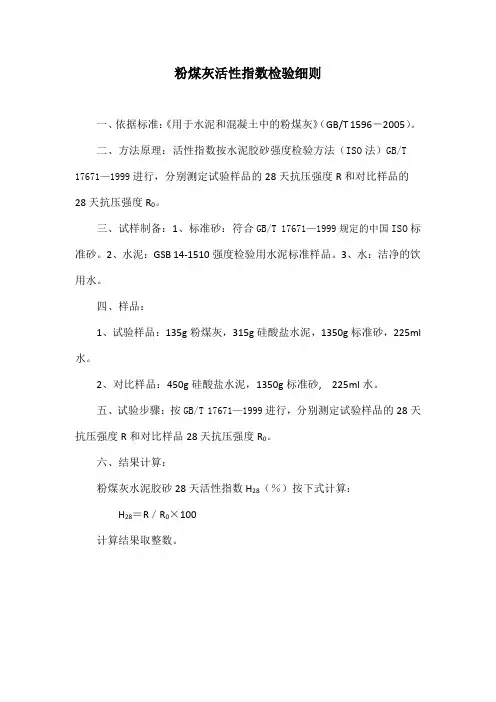

粉煤灰活性指数检验细则
一、依据标准：《用于水泥和混凝土中的粉煤灰》（GB/T 1596－2005）。

二、方法原理：活性指数按水泥胶砂强度检验方法（ISO法）GB/T 17671—1999进行，分别测定试验样品的28天抗压强度R和对比样品的28天抗压强度R0。

三、试样制备：1、标准砂：符合GB/T 17671—1999规定的中国ISO标准砂。

2、水泥：GSB 14-1510强度检验用水泥标准样品。

3、水：洁净的饮用水。

四、样品：
1、试验样品：135g粉煤灰，315g硅酸盐水泥，1350g标准砂，225ml 水。

2、对比样品：450g硅酸盐水泥，1350g标准砂, 225ml水。

五、试验步骤：按GB/T 17671—1999进行，分别测定试验样品的28天抗压强度R和对比样品28天抗压强度R0。

六、结果计算：
粉煤灰水泥胶砂28天活性指数H28（％）按下式计算：
H28＝R／R0×100
计算结果取整数。

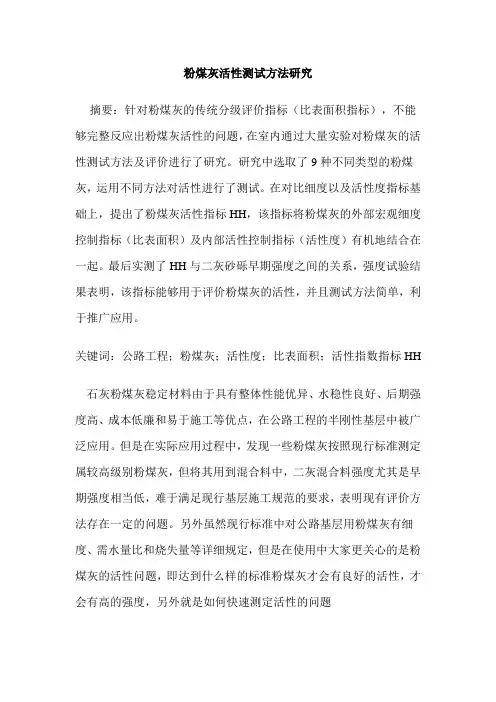

粉煤灰活性测试方法研究摘要：针对粉煤灰的传统分级评价指标（比表面积指标），不能够完整反应出粉煤灰活性的问题，在室内通过大量实验对粉煤灰的活性测试方法及评价进行了研究。

研究中选取了9种不同类型的粉煤灰，运用不同方法对活性进行了测试。

在对比细度以及活性度指标基础上，提出了粉煤灰活性指标HH，该指标将粉煤灰的外部宏观细度控制指标（比表面积）及内部活性控制指标（活性度）有机地结合在一起。

最后实测了HH与二灰砂砾早期强度之间的关系，强度试验结果表明，该指标能够用于评价粉煤灰的活性，并且测试方法简单，利于推广应用。

关键词：公路工程；粉煤灰；活性度；比表面积；活性指数指标HH石灰粉煤灰稳定材料由于具有整体性能优异、水稳性良好、后期强度高、成本低廉和易于施工等优点，在公路工程的半刚性基层中被广泛应用。

但是在实际应用过程中，发现一些粉煤灰按照现行标准测定属较高级别粉煤灰，但将其用到混合料中，二灰混合料强度尤其是早期强度相当低，难于满足现行基层施工规范的要求，表明现有评价方法存在一定的问题。

另外虽然现行标准中对公路基层用粉煤灰有细度、需水量比和烧失量等详细规定，但是在使用中大家更关心的是粉煤灰的活性问题，即达到什么样的标准粉煤灰才会有良好的活性，才会有高的强度，另外就是如何快速测定活性的问题1问题的提出为了证明现有粉煤灰评价体系存在的不足，研究中首先选取了3个地区的石灰，粉煤灰选取了2个地区3种不同级别的粉煤灰，测试了不同配比下的物理指标，并在此基础上测定了石灰与粉煤灰不同龄期的强度（试件尺寸φ5cm×H5cm）详见表1所示。

由表1可见：不同产地石灰对二灰强度的影响不同，一般来说在粉煤灰相同的情况下，一级石灰与粉煤灰形成的强度要高于二级石灰的不同龄期强度有较大影响；一级粉煤灰和石灰组成的方案（f—6）强度要高于由二级粉煤灰和石灰组方案（f—4）的强度。

就7d和3d强度而言，一级粉煤灰要高于二级粉煤灰与石灰形成的强度，分别高出约18%和10%，表明粉煤灰对二灰的强度影响很大。

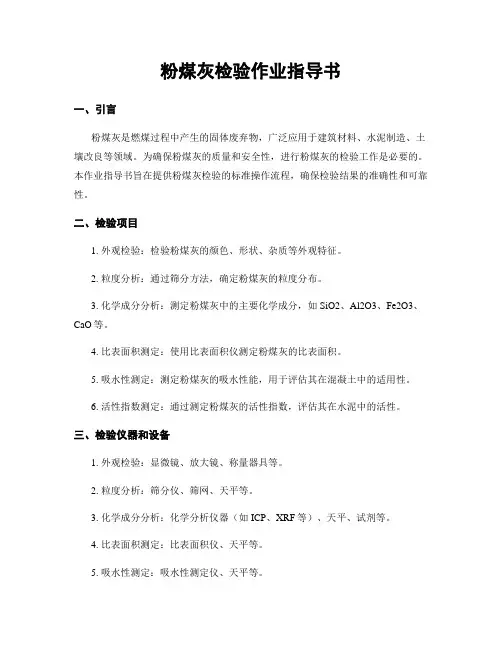

粉煤灰检验作业指导书一、引言粉煤灰是燃煤过程中产生的固体废弃物，广泛应用于建筑材料、水泥制造、土壤改良等领域。

为确保粉煤灰的质量和安全性，进行粉煤灰的检验工作是必要的。

本作业指导书旨在提供粉煤灰检验的标准操作流程，确保检验结果的准确性和可靠性。

二、检验项目1. 外观检验：检验粉煤灰的颜色、形状、杂质等外观特征。

2. 粒度分析：通过筛分方法，确定粉煤灰的粒度分布。

3. 化学成分分析：测定粉煤灰中的主要化学成分，如SiO2、Al2O3、Fe2O3、CaO等。

4. 比表面积测定：使用比表面积仪测定粉煤灰的比表面积。

5. 吸水性测定：测定粉煤灰的吸水性能，用于评估其在混凝土中的适用性。

6. 活性指数测定：通过测定粉煤灰的活性指数，评估其在水泥中的活性。

三、检验仪器和设备1. 外观检验：显微镜、放大镜、称量器具等。

2. 粒度分析：筛分仪、筛网、天平等。

3. 化学成分分析：化学分析仪器（如ICP、XRF等）、天平、试剂等。

4. 比表面积测定：比表面积仪、天平等。

5. 吸水性测定：吸水性测定仪、天平等。

6. 活性指数测定：活性指数仪、天平等。

四、检验步骤1. 外观检验：a. 取适量粉煤灰样品，观察其颜色、形状和杂质情况。

b. 使用显微镜或放大镜对样品进行进一步观察和记录。

2. 粒度分析：a. 准备一组标准筛网，根据需要选择合适的筛孔尺寸。

b. 取一定量的粉煤灰样品，放入筛分仪中，进行筛分操作。

c. 将筛分后的样品在各个筛网上的残留物称重，并记录下来。

d. 根据筛分结果，计算出粉煤灰的粒度分布。

3. 化学成分分析：a. 准备粉煤灰样品，将其研磨成细粉。

b. 使用化学分析仪器（如ICP、XRF等）进行化学成分分析。

c. 根据仪器的测量结果，计算出粉煤灰中各种化学成分的含量。

4. 比表面积测定：a. 准备粉煤灰样品，将其研磨成细粉。

b. 使用比表面积仪测定粉煤灰的比表面积。

c. 根据测定结果，计算出粉煤灰的比表面积。

粉煤灰作业指导书粉煤灰细度作业指导书1、检测目的为了有效地进行粉煤灰的物理性能检测工作，统一检测方法，确保可操作性和试验数据。

2、检测标准GB/T1596-2005 《用于水泥和混凝土中的粉煤灰》3、检测设备负压筛析仪、天平4、实验步骤1、将测试用粉煤灰样品置于温度为105～110℃烘箱内烘干至恒温，取出放在干燥器中冷却至室温。

2 、称取试样约10g，精确至0.01g，记录试样质量m2,倒在0.075mm方孔筛网上，将筛子置于筛座上，盖上筛盖。

3 、接通电源，将定时开关固定在3min，开始筛析。

4、开始工作后，观察负压表，使负压稳定在4000～6000Pa。

若负压小于4000Pa，则应停机，清理收尘器中的积灰后再进行筛析。

5、在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

6 、3min后筛析自动停止，停机后观察筛余物，如出现颗粒呈球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1～3min直至筛分彻底为止。

将筛网内的筛余物收集并称量，精确至0.01g，记录筛余物质量m1。

7 、称取试样约100g，准确至0.01g，记录试样质量m3，倒入0.3mm方孔筛网上，使粉煤灰在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的粉煤灰通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1﹪为止。

记录筛子上面粉煤灰的质量m4。

5、结果计算45μm方孔筛筛余按下公式计算:×100F=1GG式中：F－45μm方孔筛筛余,单位为百分数（%）；G1－筛余物的质量，单位为克（g）；G－称取试样的质量，单位为克（g）6、其它事项筛网的校正筛网校正采用粉煤灰细度标准样品或其它同等级标准样品，按4条方法测定。

筛网的校正系数按下式计算:K=0mm式中： K－筛网校正系数m0－标准样品筛余标准值，单位为百分数（%）m－标准样品筛余实测值，单位为百分数（%）计算至0.1注：1.筛网校正系数范围为0.8~1.2。

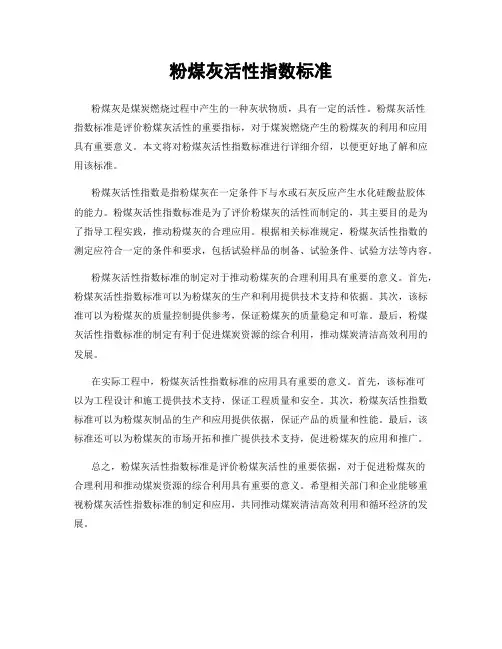

粉煤灰活性指数标准
粉煤灰是煤炭燃烧过程中产生的一种灰状物质，具有一定的活性。

粉煤灰活性
指数标准是评价粉煤灰活性的重要指标，对于煤炭燃烧产生的粉煤灰的利用和应用具有重要意义。

本文将对粉煤灰活性指数标准进行详细介绍，以便更好地了解和应用该标准。

粉煤灰活性指数是指粉煤灰在一定条件下与水或石灰反应产生水化硅酸盐胶体
的能力。

粉煤灰活性指数标准是为了评价粉煤灰的活性而制定的，其主要目的是为了指导工程实践，推动粉煤灰的合理应用。

根据相关标准规定，粉煤灰活性指数的测定应符合一定的条件和要求，包括试验样品的制备、试验条件、试验方法等内容。

粉煤灰活性指数标准的制定对于推动粉煤灰的合理利用具有重要的意义。

首先，粉煤灰活性指数标准可以为粉煤灰的生产和利用提供技术支持和依据。

其次，该标准可以为粉煤灰的质量控制提供参考，保证粉煤灰的质量稳定和可靠。

最后，粉煤灰活性指数标准的制定有利于促进煤炭资源的综合利用，推动煤炭清洁高效利用的发展。

在实际工程中，粉煤灰活性指数标准的应用具有重要的意义。

首先，该标准可
以为工程设计和施工提供技术支持，保证工程质量和安全。

其次，粉煤灰活性指数标准可以为粉煤灰制品的生产和应用提供依据，保证产品的质量和性能。

最后，该标准还可以为粉煤灰的市场开拓和推广提供技术支持，促进粉煤灰的应用和推广。

总之，粉煤灰活性指数标准是评价粉煤灰活性的重要依据，对于促进粉煤灰的
合理利用和推动煤炭资源的综合利用具有重要的意义。

希望相关部门和企业能够重视粉煤灰活性指数标准的制定和应用，共同推动煤炭清洁高效利用和循环经济的发展。

粉煤灰检验作业指导书一、背景介绍粉煤灰是煤炭燃烧后产生的固体废弃物，广泛应用于建筑材料、道路工程、水泥制造等领域。

为了确保粉煤灰的质量和安全性，需要进行粉煤灰的检验工作。

本作业指导书旨在提供粉煤灰检验的标准操作流程和要求，以确保检验结果的准确性和可靠性。

二、检验目的粉煤灰检验的主要目的是评估粉煤灰的物理化学性质和质量指标，包括粒度分布、化学成分、矿物组成、水分含量、活性指数等。

通过检验结果，可以判断粉煤灰的适用性和应用范围，为工程设计和材料选择提供科学依据。

三、检验方法1. 粒度分布检验：a. 根据国家标准GB/T 8907-2017的要求，采用激光粒度仪进行粉煤灰的粒度分布检测。

b. 检测前需校准仪器，确保精度和准确性。

c. 取样时应避免杂质和水分的污染，保证样品的代表性。

d. 检测时需按照标准操作流程进行，确保结果的可靠性。

2. 化学成分检验：a. 根据国家标准GB/T 212-2008的要求，采用化学分析方法检测粉煤灰的化学成分。

b. 检测前需校准仪器，确保精度和准确性。

c. 取样时应避免杂质和水分的污染，保证样品的代表性。

d. 检测时需按照标准操作流程进行，包括样品的预处理、溶解、分析等步骤。

3. 矿物组成检验：a. 根据国家标准GB/T 176-2008的要求，采用X射线衍射仪进行粉煤灰的矿物组成检测。

b. 检测前需校准仪器，确保精度和准确性。

c. 取样时应避免杂质和水分的污染，保证样品的代表性。

d. 检测时需按照标准操作流程进行，包括样品的制备、测试条件的设置、数据的处理等步骤。

4. 水分含量检验：a. 根据国家标准GB/T 212-2008的要求，采用烘干法检测粉煤灰的水分含量。

b. 检测前需校准仪器，确保精度和准确性。

c. 取样时应避免杂质和水分的污染，保证样品的代表性。

d. 检测时需按照标准操作流程进行，包括样品的称重、烘干条件的设置、称重后的计算等步骤。

5. 活性指数检验：a. 根据国家标准GB/T 18046-2008的要求，采用活性指数法检测粉煤灰的活性指数。

粉煤灰活性指数标准粉煤灰是一种重要的工业废弃物，其活性指数标准对于评价粉煤灰的活性具有重要意义。

粉煤灰的活性指数是指其在一定条件下与水或石灰反应生成水泥水化产物的能力。

活性指数的高低直接影响着粉煤灰在混凝土中的应用效果。

因此，制定和执行粉煤灰活性指数标准对于保障混凝土工程质量、促进工业废弃物资源化利用具有重要意义。

首先，粉煤灰活性指数标准应当明确活性指数的测定方法。

目前，常用的测定方法有钙水化度法、水化热法和强度法等。

这些方法各有优劣，但都能够准确反映粉煤灰的活性指数。

标准应当对这些测定方法进行详细说明，并规定测定条件、设备要求和结果判定标准，以确保测定结果的准确性和可比性。

其次，粉煤灰活性指数标准还应当规定活性指数的分类和标准数值。

根据不同类型的粉煤灰在水泥中的活性程度，可以将活性指数分为不同等级，如高活性粉煤灰、中等活性粉煤灰和低活性粉煤灰等。

标准数值则应当根据国家或行业标准进行制定，以保证粉煤灰在混凝土中的应用效果和工程质量。

另外，粉煤灰活性指数标准还应当规定活性指数的影响因素和控制要求。

粉煤灰的活性指数受到多种因素的影响，如粉煤灰的细度、化学成分、烧成温度等。

标准应当对这些影响因素进行详细说明，并提出相应的控制要求，以保证粉煤灰的活性稳定性和可控性。

最后，粉煤灰活性指数标准还应当规定活性指数的检验和验收程序。

在粉煤灰的生产、运输和使用过程中，应当对其活性指数进行定期检验和验收。

标准应当规定检验和验收的程序、频率和责任单位，以保证粉煤灰的质量和安全性。

综上所述，粉煤灰活性指数标准对于评价粉煤灰的活性具有重要意义。

制定和执行粉煤灰活性指数标准，有利于保障混凝土工程质量、促进工业废弃物资源化利用，对于推动我国建筑材料产业的可持续发展具有积极意义。

希望相关部门能够加强标准的制定和执行，推动我国粉煤灰活性指数标准化工作取得更大的进展。

粉煤灰检验作业指导书1、检验频次任何新选货源或同厂家、同批号、同品种、同出厂日期产品达3个月做一次全面检验；每批不大于120t同厂家、同批号、同品种、同出厂日期粉煤灰做一次现场抽验。

2、检测项目全面检验为细度、烧失量、含水率、需水量比、三氧化硫含量、碱含量、氯离子含量共7项指标；现场抽验时为细度、烧失量、需水量、含水量4项指标。

序项目技术要求(C50及以上混凝土)1 细度（%）≤122 氯离子含量（%）≤0.023 需水量比（%）≤1004 烧失量（%）≤5.05 含水率（%）≤1.0（排灰）6 SO3含量（%）≤3.03、主要试验仪器水泥胶砂搅拌机、水泥流动度测定仪、水泥细度负压筛析仪、高温炉、电子天平等。

4、检测评定依据《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005《水泥化学分析方法》GB/T 176－1996《预制后张法预应力混凝土铁路桥简支T梁技术条件TB》T3043-20055、细度试验⑴、样品制备：从10个以上不同部位取等量样品，总量至少3kg。

将测试用的粉煤灰样品置于105℃～110℃烘干至恒重，取出放在干燥器中冷却至室温。

⑵、称取试样约10g，准确至0.01g，倒入45μm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

⑶、接通电源，将定时开关固定在3min，开始筛析。

⑷、开始工作后，观察负压表，使负压稳定在4000Pa～6000Pa，若负压小于4000Pa，则应停机，清理收尘器中的积灰后在进行筛析。

⑸、在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

⑹、 3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min～3min直至筛分彻底为止，将筛网内的筛余物收集并称重，准确至0.01g。

⑺、结果计算：45μm方孔筛筛余百分率按下式计算：F=（G1/G）×100（%）式中：F—45μm方孔筛筛余百分率（%）6、需水量试验⑴、胶砂配比：胶砂配比按下表：胶砂种类水泥（g）粉煤灰（g）标准砂（g）加水量（ml）对比胶砂250 —750 125试样胶砂175 75 750按流动度达到130mm～140mm调整⑵、操作步骤：①试样胶砂按GB/T17671规定进行搅拌②搅拌后的试样胶砂按GB/T2419测定流动度，当流动度在130mm～140mm 范围内，记录此时的加水量，当流动度小于130mm或大于140mm时，重新调整加水量，直至流动度达到130mm～140mm为止。

粉煤灰活性指数标准
粉煤灰是一种常见的工业废弃物，其活性指数标准是评价其活性的重要指标。

粉煤灰活性指数标准的制定对于工程建设和材料科学具有重要意义。

首先，粉煤灰活性指数标准的制定是基于其在混凝土中的应用。

粉煤灰作为一
种矿渣材料，可以在混凝土中起到填充和增强作用。

其活性指数标准的制定可以帮助工程师和科研人员更准确地评估粉煤灰在混凝土中的作用，从而指导混凝土配合比的设计和施工工艺的优化。

其次，粉煤灰活性指数标准的制定也是为了保证粉煤灰的质量稳定性。

粉煤灰
的活性指数是其活性的量化指标，可以反映其在一定条件下的活性水平。

通过制定活性指数标准，可以对粉煤灰的质量进行有效监控，保证其在工程应用中的稳定性和可靠性。

此外，粉煤灰活性指数标准的制定也是为了促进粉煤灰的合理利用。

粉煤灰作
为一种资源型材料，其活性指数标准的制定可以帮助推动其在工程建设中的广泛应用。

通过合理利用粉煤灰，可以减少对传统资源的消耗，降低工程建设的成本，同时也有利于环境保护和可持续发展。

总的来说，粉煤灰活性指数标准的制定对于工程建设和材料科学具有重要意义。

它不仅可以指导混凝土配合比的设计和施工工艺的优化，保证粉煤灰质量的稳定性，还可以促进粉煤灰的合理利用，推动工程建设的可持续发展。

因此，粉煤灰活性指数标准的制定应得到重视，为相关标准的制定和实施提供科学依据和技术支持。

粉煤灰细度试验方法A.1 范围本附录规定了粉煤灰细度试验用负压筛析仪的结构和组成，适用于粉煤灰细度的试验。

A.2 原理利用气流作为筛分的动力和介质，通过旋转的喷嘴喷出的气流作用使筛网里的待测粉状物料呈流态化，并在整个系统负压的作用下，将细颗粒通过筛网抽走，从而达到筛分的目的。

A.3 仪器设备A.3.1 负压筛析仪负压筛析仪主要由45um 方孔筛、筛座、真空源和收尘器等组成，其中45um 方孔筛内径为φ150mm ，高度为25mm ，45um 方孔筛及负压筛析仪筛座结构示意图如图A1所示。

单位为毫米A.3.2 天平量程不小于50g ，最小分度值不大于0.01g 。

A.4 试验步骤A.4.1 将测试用粉煤灰样品置于温度为105℃～110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

A.4.2 称取试样约10g ，准确至0.01g ，倒入45um 方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

A.4.3 接通电源，将定时开关固定在3min ，开始筛析。

A.4.4 开始工作后，观察负压表，使负压稳定在4000Pa ～6000Pa 。

若负压小于4000Pa ，则应停机，清理收尘器中的积灰后再进行筛析。

A.4.5在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

A.4.6 3min 后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min ～3min 直至筛分彻底为止，将筛网内的筛余物收集并称量，准确至0.01g 。

A.5 结果计算45um 方孔筛筛余按式（A.1）计算F ＝%1001 GG 式中：F ——45um 方孔筛筛余，单位为百分数（%）；G1——筛余物的质量，单位为克（g ）；G ——称取试样的质量， 单位为克（g ）。

计算至0.1%。

A.6 筛网的校正筛网的校正采用粉煤灰细度标准样品或其他同等级标准样品，按A.4步骤测定标准样品的细度，筛网校正系数按式（A.2）计算：K ＝mm 0K ——筛网校正系数；M 0——标准样品筛余标准值，单位为百分数（%）；M ——标准样品筛余实测值，单位为百分数（%）。
