医院窗口收款多画面监控与点钞机字符
视频叠加之解决方案
一、系统概述
医院窗口收款处每天接纳的患者及家属流动量大，人员成分复杂，综合考虑目前医院本身的特点，随着多媒体技术及数字终端技术的迅猛发展，针对医院收款监控系统建立一套智能数字多画面与点钞机终端接口监控是必不可少的。
二、系统分析
医院收款处是整个医院的窗口。
医院收款处收款项目细节多，现金流动数量大，对收款处监控系统的要求也越来越高，现有的收款处一般采用的都是每一个营业柜台只采用一台摄像机，它只能对一个窗口范围内进行图像监控。
当发生差错或者纠纷，当工作人员在一天结帐时有可能发生最终现款金额与帐目不符的情况时，出现这种情况时，通过回放当时的录像来查看，就会发现采用这种方式有很大的弊端，因为回放的图像，只能看到医务人员跟患者的具体动作，看不清具体的点钞数量，这也就根本没有办法解决这种纠纷和问题。
针对这种情况，我们推出了多画面监控与点钞机字符视频叠加系统，把点钞机数码显示的钞票张数等信息实时地叠加统计到监控录像上，并随监控图像一起保存。
可以在一个窗口中显示两个视频监控画面，其中包括交款患者位置者视频监控，及整体画面监控与点钞机钞票张数等信息的统计。
多画面监控与点钞机字符视频叠加系统：由（画中画点钞机字符视频叠加主机、视频和信号传输线缆、点钞机数据采集器、室内柜台窗口全景摄像机和小窗口摄像机及DVR）构成系统。
通过多画面终端及点钞机字符视频叠加终端合成一路图像及钞票张数等统计信号上传监控室，这样的话，如果收款处与交款患者发生纠纷或有其他犯罪行为时，就可以通过回放录像查询，能够清晰地看到当时点钞的数量及交款患者画面，从而提供了有力的证据来解决问题，提高在患者中的信誉度，预防犯罪的发生，同时也维护和提升了医院的形象。
三、多画面监控与点钞机字符视频叠加系统示意图：
系统功能简介：
1.产品实用性强：
该产品对点钞机的点钞数据进行实时采集，统计在监视画面上，随监控图像一同保存。
如果发生异常，通过回放录像就可以清晰再现当时的点钞情况。
2．产品针对性强：
该产品专门针对常用的点钞机厂家开发相应的采集模块，极大提高了系统的稳定性和可靠性。
本产品支持信达、长远、古螯、康亿、凯勋、欧立、依莱泰克、百佳，等大多数知名品牌点钞机。
3．产品可靠性高：
该产品采集传输模块跟主机之间是以标准RS485总线通讯，可靠性极高。
4. 产品开放性广：
该产品支持在同一网点多种品牌点钞机并存
5. 产品操作性高：
该产品支持灵活调节，可根据环境调节字体的颜色和亮度，按键操作简单，主机在调整完毕后能自动记忆。
6. 产品可靠强：
本产品具有断电自动环通视频功能，即使主机断电也不影响原始视频录像。
7. 画中画叠加：
A具有显示图像清晰、工作可靠性高、对其他设备无干扰、操作方便;
B、画面叠加：一路画面作为子画面叠加到另一路画面上，子画面大小（通常选
为大画面的1/9大小）和叠加位置可选，小画面可任意地在大画面上左右上下地移动；小画面可缩小到看不见，也可放大到大画面的四分之一大小。
四、画中画点钞机字符视频叠加主机介绍
1．主机正面板功能按键，状态灯说明
视频字符处理器主机正面板上分布12个按键，9个LED状态指示灯：
移动: 字符位置移动键，要在进入了设置状态，该功能按键才起作用；
切换: 进入设置和切换设置通道键；
设置: 改变字符移动方向键；
电源: 正常通电红色指示灯；
1 : 第一路采集器通讯绿色信号灯；
2 : 第二路采集器通讯绿色信号灯；
3 : 第三路采集器通讯绿色信号灯；
4 : 第四路采集器通讯绿色信号灯；
放大：有比例地放大小画面；缩小: 有比例地缩小小画面；
上下：垂直地上下移动小画面；左右: 水平地左右移动小画面；主副:未定义；
通道: (1) 按该键来选择操作第一组和第二组画中画。
(2) 按该键让“通道”“叠加”两个指示灯都不亮时，表示可以对第一组画中
画进行上下左右放缩操作。
(3) 按该键只让“通道”指示灯亮时，表示可以对第二组画中画进行上下左右
放缩操作。
工作: 通电后,该灯闪烁表示机器正常工作。
锁键：无人操作1分钟后该灯亮起，系统自动把全部按键锁住以防误操作，断电重启后可开锁。
叠加: 按通道键时会亮。
通道：按通道键时会亮。
2.主机背面板连接说明
字符视频叠加主机背面板上分布8个视频插头(其中2个空)，1个RS485通讯插头，一个DC12V 电源输入插头。
主1 : 第一路视频输入接头，连接对应第一路点钞机的摄像机；
副1 ：第二路视频输入接头，连接对应画中画中小画面的摄像机；
1 : 第一组视频输出接头，连接对应第一路摄像机的DVR或监视器；
主2 : 第三路视频输入接头，连接对应第三路点钞机的摄像机；
副2 ：第四路视频输入接头，连接对应画中画中小画面的摄像机；
2 : 第二组视频输出接头，连接对应第三路摄像机的DVR或监视器;
RS485 A B：RS485总线通讯接口； DC-12V：电源供电接口。
3.点钞机信息采集器正面板状态灯、DIP开关设置说明。
采集器正面板上分布1个RS485通讯插头，一个DC12V电源插头(不全有)，１个红色电源指示灯，１个绿色通讯指示灯，１个四位DIP地址设置开关。
RS485A B：RS485通讯线接口：并联其他采集器的RS485端口一起连接到视频字符处理器主
机。
T/R：通讯灯；通讯正常时，该灯闪烁。
PW：电源指示灯；
DC12V：电源供电接口；
CCM ID：采集器ID地址设置键
4.采集器背面板接口说明。
采集器背面板上分布有２个插头。
SCREEN OUT：点钞机外显输出接口；
CCM IN：连接点钞机的外显输入接口。
五、画中画点钞机字符视频叠加系统安装说明
1. 工作原理简介:
画中画点钞机字符视频叠加系统可连接2台点钞机数据采集器，每台点钞机对应一台数据采集器，采集器采集点钞机LED屏上显示的钞票数量等信息经RS485总线传到画中画点钞机字符视频处理器主机，主机经过内部DSP处理芯片将字符讯息实时动态地叠加到每台点钞机所对应的视频图像上，其字符位置可通过按钮来移动设置，其字符亮度主机可自动调节。
2、系统连接图
3. 连接方法描述:
◇采集器与点钞机之间：
每台信号采集器都配一条连接线，用它将点钞机与信号采集器连接起来，需外接电源的采集器接上电源。
◇采集器与字符视频叠加主机之间：
通过2PIN接头用两芯线（最好是屏蔽双绞线）将主机上的RS485A、B与采集器上的RS485A、B连接起来，要A对A，B对B。
◇字符视频叠加主机：
连接DC12V电源；4路CAM IN对应四路视频输入，2路VID OUT 对应两路视频输出，
VID IN用于连接摄像机的视频信号输出，VID OUT用于连接硬盘录像机或监视器视频信号输入。
2P接头用于连接到传输盒的RS485总线。
画中画点钞机字符视频叠加主机参数
1、主（大）画面通道特性：
信噪比不小于60db
视频带宽不小于5.5MC(1db)
解像度：720×576(PAL)、720×480(NTSC)
2、副（小）画面通道特性：
分辨率(PAL)：1/4画面（720×576），1/9画面（360×288），1/16画面
（240×192）
图像更新率: 60场/秒(NTSC)、50场/每秒(PAL)
解像度：720×576(PAL)、720×480(NTSC)
3、接口特性
视频输入/输出采用标准PAL全电视频信号，幅度1Vp-p，75欧BNC接头。
4路视频输入，2路视频输出。
RS485通讯接口。
电源接口：DC12V
4、工作环境
温度范围：-10℃～ +50℃
湿度范围：≦90％
5、机身尺寸：220mm（深）×428（481）mm（宽）×45mm（高）
6、净重：1.5KG
由此可见多画面监控与点钞机字符视频叠加器是专门针对医院收款窗口系统量身定制的产品，既是对收款人员的强有力的保护，也是对患者认真负责的体现，是完善医院收款监控系统的最佳解决方案。

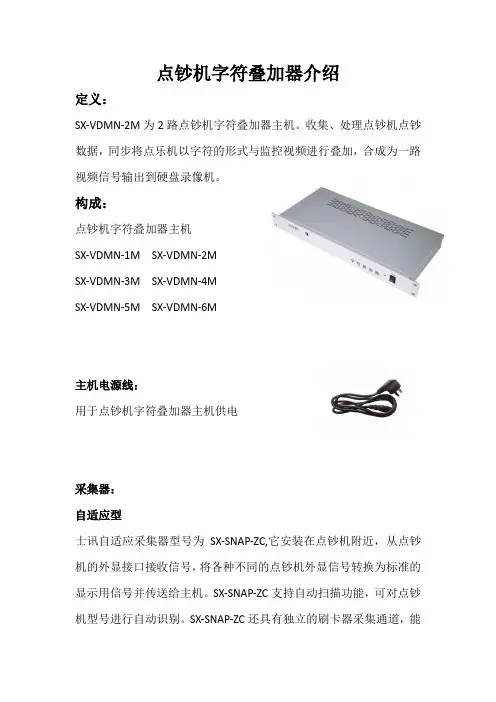

系统主要设备清单：。
