机械设计基础第十章部分题解

机械设计基础第10章联接习题解答10-1 试证明具有自锁性的螺旋传动，其效率恒小于50%。

证：η=tg ψ/tg （ψ+ρ） 自锁条件ψ≤ρη≤tg ψ/tg 2ψ=（1-tg 2ψ）/2≤0.5 即50%10-2 试计算M20、M20*1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解: M20 粗牙螺纹 d 2=18.376 P=s=2.5 ψ=tg -1s/(πd 2)=2.48°M20*1.5 细牙螺纹 d 2=19.026 P=s=1.5 ψ=1.44°∴ 细牙螺纹自锁效果好10-3 求螺栓所产生的拉应力为若干？螺栓会不会损坏?解: 材料35 σB =530MPa σS =315MPa (表9-1 p123)螺栓M8 d 1=6.647 d 2=7.188 P=1.25 (表10-1 p135) ψ=3.1683° f ’=0.1 ρ’=tg -1f ’=5.7106°螺母M8 d 0=9 d w =11.5 r f =(d w +d 0)/4=5.125螺纹拧紧时 T=F a [d 2tg(ψ+ρ’)/2+f c r f ]=FL (参考例10-2 p140) ∴ F a =2FL/[ d 2tg(ψ+ρ’) +2f c r f ]=25500 N==214d F a πσ734.85 MPa >σS 螺栓会损坏10-4解: Fa=100kN 梯形螺纹 d=70 d 2=65 P=10 n=4︒==-083.1121d nP tg πψ ρ’=5.711° (1) 648.0)(='+=ρψψηtg tg (2) 86.980)(22='+=ρψtg d F T a Nm (3) 螺杆每转1转 工作台升高S=nP=40螺杆转速 n 杆=υ/S=800/40=20 r/min螺杆功率 W n TT P 205430===杆杆πω (4) 工作台下降时06.305)(22Nm ＞tg d F T a ='-='ρψ 阻力矩(制动力矩) 10-5 求允许的牵引力。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1－11－21－31－41－5自由度为：或：1－6自由度为或：1－10自由度为：或：1－111－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。

1－14：求出题1-14图正切机构的全部瞬心。

设s rad /101=ω，求构件3的速度3v 。

1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1－16：题1-16图所示曲柄滑块机构，已知：s mm l AB /100=，s mm l BC /250=，s rad /101=ω，求机构全部瞬心、滑块速度3v 和连杆角速度2ω。

在三角形ABC 中，BCA AB BC∠=sin 45sin 0，52sin =∠BCA ，523cos =∠BCA ， 045sin sin BCABC AC=∠，mm AC 7.310≈1－17：题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘，圆盘中心C 与凸轮回转中心的距离mm l AC 15=，mm l AB 90=，s rad /101=ω，求00=θ和0180=θ时，从动件角速度2ω的数值和方向。

00=θ时方向如图中所示当0180=θ时方向如图中所示第二章 平面连杆机构2-1 试根据题2-1图所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。

（1）双曲柄机构（2）曲柄摇杆机构（3）双摇杆机构（4）双摇杆机构2-3 画出题2-3图所示各机构的传动角和压力角。

图中标注箭头的构件为原动件。

2-4 已知某曲柄摇杆机构的曲柄匀速转动，极位夹角θ为300，摇杆工作行程需时7s 。

试问：（1）摇杆空回程需时几秒？（2）曲柄每分钟转数是多少？解：（1）根据题已知条件可得：工作行程曲柄的转角01210=ϕ则空回程曲柄的转角02150=ϕ摇杆工作行程用时7s ，则可得到空回程需时：（2）由前计算可知，曲柄每转一周需时12s ，则曲柄每分钟的转数为2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆100，且mm l mm l AD CD 1000,500==。

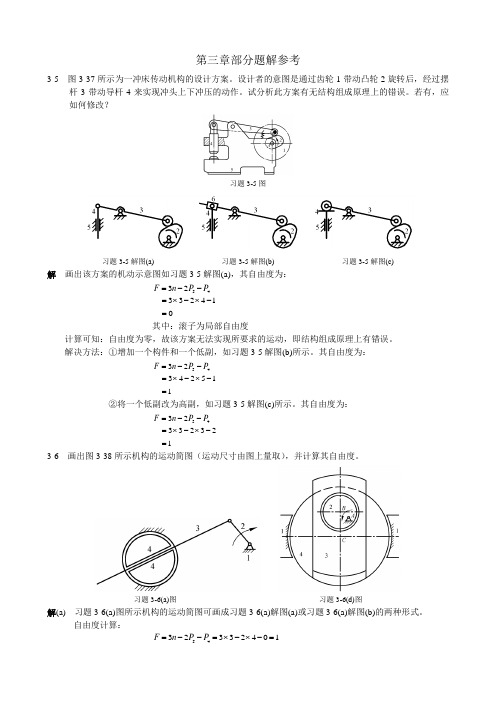

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c)解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图 习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链 原动件数目应为1 说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

机械设计基础试题库第一章绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

第二章平面机构的结构分析一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生1个约束，而保留2个自由度。

本章的习题是按旧书的齿形系数Y F 求解的，新书需将齿形系数改为复合齿形系数Y FS 。

旧书（新书）10-3（10-3） 标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与什么因素有关？两个直齿圆柱齿轮的模数和齿数分别为m 1=20 mm ，z 1=20；m 2=2 mm ，z 2=20，其（复合）齿形系数是否相等？答：标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与齿轮的齿数有关，而与模数无关。

由于两个直齿圆柱齿轮的齿数相等，故其（复合）齿形系数是相等的。

10-7（10-6）有一直齿圆柱齿轮传动，允许传递功率P ，若通过热处理方法提高材料的力学性能，使大小齿轮的许用接触应力[σ H2]、[σ H1]各提高30％，试问此传动在不改变工作条件及其他设计参数的情况下，抗疲劳点蚀允许传递的扭矩和允许传递的功率可提高百分之几？解：由齿轮接触疲劳强度条件][≤)1(335H 213H σuba KT u σ±=当大小齿轮的许用接触应力提高30％时，即[] 1.3[]H H σσ'=，在不改变工作条件及其他设计参数的情况下，有[]1[] 1.3H H σσ'==得： 21111.3 1.69T T T '==11 1.69P P T T P P '=''=故允许传递的扭矩和允许传递的功率可提高69％。

10-8（10-7） 单级闭式直齿圆柱齿轮传动，小齿轮的材料为45钢调质，大齿轮材料为ZG310-570正火，P = 4 kW ， n 1=720 r/min ，m =4 mm ，z 1=25，z 2 =73，b 1=84 mm ，b 2 =78 mm ，单向传动，载荷有中等冲击，用电动机驱动，试问这对齿轮传动能否满足强度要求而安全工作。

解 ：⑴ 齿轮材料的许用应力由表 10-1查得小齿轮材料45钢调质，齿面硬度230HBS ；大齿轮ZG310-570正火，齿面硬度180HBS ，齿轮的材料为软齿面齿轮。

机械设计基础(杨可桢版)1-18章答案(全)机械设计基础习题答案第八章回转件的平衡8-1解：依题意该转子的离心力大小为该转子本身的重量为则，即该转子的离心力是其本身重量的倍。

8-2答：方法如下：（ 1）将转子放在静平衡架上，待其静止，这时不平衡转子的质心必接近于过轴心的垂线下方；（ 2）将转子顺时针转过一个小角度，然后放开，转子缓慢回摆。

静止后，在转子上画过轴心的铅垂线1；（ 3）将转子逆时针转过一个小角度，然后放开，转子缓慢回摆。

静止后画过轴心的铅垂线2；（ 4）做线1和2的角平分线，重心就在这条直线上。

8-3答：（ 1）两种振动产生的原因分析：主轴周期性速度波动是由于受到周期性外力，使输入功和输出功之差形成周期性动能的增减，从而使主轴呈现周期性速度波动，这种波动在运动副中产生变化的附加作用力，使得机座产生振动。

而回转体不平衡产生的振动是由于回转体上的偏心质量，在回转时产生方向不断变化的离心力所产生的。

（2）从理论上来说，这两种振动都可以消除。

对于周期性速度波动，只要使输入功和输出功时时相等，就能保证机械运转的不均匀系数为零，彻底消除速度波动，从而彻底消除这种机座振动。

对于回转体不平衡使机座产生的振动，只要满足静或动平衡原理，也可以消除的。

（3）从实践上说，周期性速度波动使机座产生的振动是不能彻底消除的。

因为实际中不可能使输入功和输出功时时相等，同时如果用飞轮也只能减小速度波动，而不能彻底消除速度波动。

因此这种振动只能减小而不能彻底消除。

对于回转体不平衡产生的振动在实践上是可以消除的。

对于轴向尺寸很小的转子，用静平衡原理，在静平衡机上实验，增加或减去平衡质量，最后保证所有偏心质量的离心力矢量和为零即可。

对于轴向尺寸较大的转子，用动平衡原理，在动平衡机上，用双面平衡法，保证两个平衡基面上所有偏心质量的离心力食量和为零即可。

8-4图 8 . 7解：已知的不平衡质径积为。

设方向的质径积为，方向的质径积为，它们的方向沿着各自的向径指向圆外。

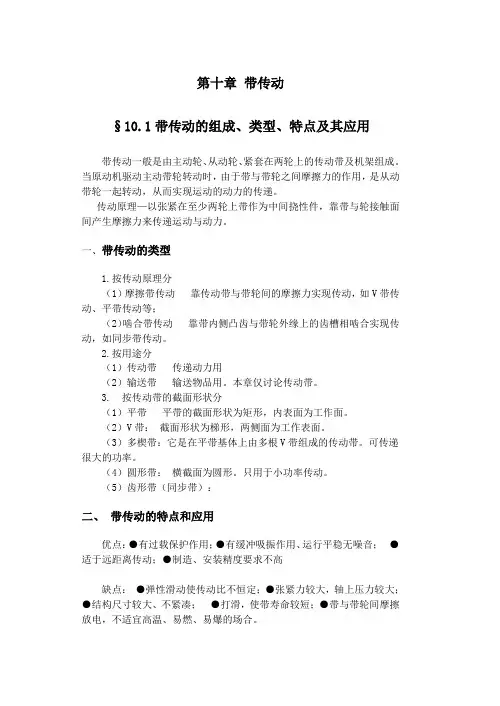

第十章带传动§10.1带传动的组成、类型、特点及其应用带传动一般是由主动轮、从动轮、紧套在两轮上的传动带及机架组成。

当原动机驱动主动带轮转动时，由于带与带轮之间摩擦力的作用，是从动带轮一起转动，从而实现运动的动力的传递。

传动原理—以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力。

一、带传动的类型1.按传动原理分（1）摩擦带传动靠传动带与带轮间的摩擦力实现传动，如V带传动、平带传动等；（2）啮合带传动靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动，如同步带传动。

2.按用途分（1）传动带传递动力用（2）输送带输送物品用。

本章仅讨论传动带。

3. 按传动带的截面形状分（1）平带平带的截面形状为矩形，内表面为工作面。

（2）V带：截面形状为梯形，两侧面为工作表面。

（3）多楔带：它是在平带基体上由多根V带组成的传动带。

可传递很大的功率。

（4）圆形带：横截面为圆形。

只用于小功率传动。

（5）齿形带（同步带）：二、带传动的特点和应用优点：●有过载保护作用；●有缓冲吸振作用、运行平稳无噪音；●适于远距离传动；●制造、安装精度要求不高缺点：●弹性滑动使传动比不恒定；●张紧力较大，轴上压力较大；●结构尺寸较大、不紧凑；●打滑，使带寿命较短；●带与带轮间摩擦放电，不适宜高温、易燃、易爆的场合。

一般情况下，带传动传动的功率P ≤100KW ，带速v=5-25m/s ，平均传动比i ≤5，传动效率为94%-97%。

同步齿形带的带速为40-50m/s ，传动比i ≤10，传递功率可达200KW,效率高达98%-99%。

应用： 拖拉机 大理石切割机 车身冲压机 轿车发动机机器 人关节§10—2 带传动的受力分析和应力分析一、带传动的受力分析和打滑为保证带传动正常工作，传动带必须以一定的张紧力套在带轮上。

当传动带静止时，带两边承受相等的拉力，称为初拉力F 0，如图所示。

当传动带传动时，由于带与带轮接触面之间摩擦力的作用，带两边的拉力不再相等，如图所示。

机械设计基础复习大纲2011、4、3第1章绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功机器的组成：驱动部分+传动部分+执行部分了解:机器、机构、机械、常用机构、通用零件、标准件、专用零件和部件的概念课程内容、性质、特点和任务第2章机械设计概述了解：与机械设计有关的一些基础理论与技术，机器的功能分析、功能原理设计，机械设计的基本要求和一般程序、机械运动系统方案设计的基本要求和一般程序、机械零件设计的基本要求和一般程序,机械设计的类型和常用的设计方法第3章机械运动设计与分析基础知识掌握:构件的定义(运动单元体）、分类（机架、主动件、从动件）构件与零件(加工、制造单元体）的区别平面运动副的定义、分类（低幅：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）机构自由度的定义（具有独立运动的数目)平面运动副引入的约束数（低幅：引入2个约束;高副:引入1个约束）平面机构自由度计算（F＝3n－2P5－P4）应用自由度计算公式时的注意事项（复合铰链、局部自由度、虚约束、公共约束)机构具有确定运动的条件（机构主动件数等于机构的自由度）速度瞬心定义（绝对速度相等的瞬时重合点）瞬心分类:绝对瞬心（绝对速度相等且为零的瞬时重合点，位于绝对速度的垂线上）相对瞬心（绝对速度相等但不为零的瞬时重合点，位于相对速度的垂线上）速度瞬心的数目:K=N（N—1)/2速度瞬心的求法：观察法：转动副位于转动中心；移动副位于垂直于导轨的无穷远；高副位于过接触点的公法线上三心定理：互作平面平行运动的三个构件共有三个瞬心，且位于同一直线上用速度瞬心求解构件的速度（关键找到三个速度瞬心，建立同速点方程，然后求解）了解：运动链的定义及其分类（闭式链：单环链、多环链;开式链)运动链成为机构的条件（具有一个机架、具有足够的主动件）机动示意图（不按比例）与机构运动简图的区别第6章平面连杆机构掌握:平面连杆机构组成（构件+低副;各构件互作平行平面运动）──低副机构平面连杆的基本型式（平面四杆机构）、平面四杆机构的基本型式（铰链四杆机构）铰链四杆机构组成（四构件+四转动副）铰链四杆机构各构件名称(机架、连杆、连架杆、曲柄、摇杆、固定铰链、活动铰链）铰链四杆机构的分类：曲柄摇杆机构、双曲柄机构、双摇杆机构铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）铰链四杆机构的运动特性:曲柄存在条件：①最长杆长度+最短杆长度≤其余两杆长度之和②连架杆与机架中有一杆为四杆中之最短杆曲柄摇杆机构的极限位置(曲柄与连杆共线位置）曲柄摇杆机构的极位夹角θ（两极限位置时曲柄所夹锐角）曲柄摇杆机构的急回特性及行程速比系数平面四杆机构的运动连续性铰链四杆机构的传力特性：压力角α：不计摩擦、重力、惯性力时从动件受力方向与受力点速度方向间所夹锐角传动角γ：压力角的余角许用压力角[]︒=40α~︒50、许用传动角[]︒=50γ～︒40曲柄摇杆机构最小传动角位置(曲柄与机架共线的两位置中的一个)死点位置：传动角为零的位置（︒=0γ）实现给定连杆二个或三个位置的设计实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块和摆动导杆机构了解：连杆机构的特点、铰链四杆机构以及变异后机构的特点及应用、死点（止点）位置的应用和渡过 基本设计命题:实现给定的运动要求:连杆有限位置、连架杆对应角位移、轨迹满足各种附加要求:曲柄存在条件、运动连续条件、传力及其他条件实验法设计实现给定连杆轨迹的四杆机构，解析法设计实现给定两连架杆对应位置的四杆机构第7章 凸轮机构掌握：凸轮机构的组成（凸轮+从动件+机架）──高副机构凸轮机构的分类:按凸轮分类:平面凸轮(盘形凸轮、移动凸轮），空间凸轮按从动件分类:端部形状：尖端、滚子、平底、曲面运动形式：移动、摆动安装方式：对心、偏置按锁合方式分类：力锁合、形锁合基圆（理论廓线上最小向径所作的圆)、理论廓线、实际廓线、行程从动件运动规律（升程、回程、远休止、近休止)刚性冲击(硬冲：速度突变，加速度无穷大）、柔性冲击（软冲:加速度突变）运动规律特点：等速运动规律：速度为常数、始末两点存在硬冲、用于低速等加速等减速：加速度为常数、始末中三点存在软冲、不宜用于高速余弦加速度：停─升─停型：始末两点存在软冲、不宜用于高速升─降─升型：无冲击、可用于高速正弦加速度：无冲击、可用于高速反转法绘制凸轮廓线的方法：对心或偏置尖端移动从动件，对心或偏置滚子移动从动件滚子半径的选择、基圆半径的确定、运动失真及其解决的方法了解：凸轮机构的特点、凸轮机构的应用、凸轮机构的一般命名原则四种运动规律的推导方法和位移曲线的画法运动规律的基本形式：停─升─停；停─升─降─停;升─降─升运动规律的选择原则，平底从动件凸轮廓线的绘制方法及运动失真的解决方法机构自锁、偏置对压力角的影响，压力角α、许用压力角[]α、临界压力角c α三者关系：[]c ααα<≤max第8章 齿轮传动掌握:齿轮机构的组成（主动齿轮+从动齿轮+机架)──高副机构圆形齿轮机构分类：平行轴:直齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）斜齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）人字齿轮机构相交轴：圆锥齿轮机构(直齿、斜齿、曲齿）相错轴：螺旋齿轮机构、蜗轮蜗杆机构齿廓啮合基本定律（两轮的传动比等于公法线割连心线线段长度之反比）定传动比条件、节点、节圆、共轭齿廓渐开线的形成、特点及方程一对渐开线齿廓啮合特性：定传动比特性、啮合角和啮合线保持不变、可分性渐开线齿轮各部分名称：齿数、模数、压力角、顶隙、分度圆、基圆、齿顶圆、齿根圆齿顶高、齿根高、齿全高、齿距（周节）、齿厚、齿槽宽标准直齿圆柱齿轮的基本参数：齿数z 、模数m 、压力角α(︒20）齿顶高系数*a h (1.0、0.8）、顶隙系数*c (0。

绪论一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A原动机B传动部分C工作机D控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A复合铰链B局部自由度C虚约束 D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

第10章连接10-1 试证明具有自锁性的螺旋传动，其效率恒小于50％。

证明：螺旋传动的效率，自锁时有螺旋升角小于等于当量摩擦角，即ψρ'≤，故有，则：其中，。

因此，。

命题得证。

10-2 试计算M120、M20×1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解：M20螺纹的螺距p＝2.5 mm，由于相同公称直径情况下，螺距小则螺纹升角小，因此M20×1.5的螺纹自锁性较好。

10-3 用12英寸扳手拧紧M8螺栓。

已知螺栓力学性能等级为4.8级，螺纹间摩擦系数f＝0.1，螺母与支承面间摩擦系数f0＝0.12，手掌中心至螺栓轴线的距离l＝240 mm。

试问当手掌施力125 N时，该螺栓所产生的拉应力为若干？螺栓会不会损坏？（由设计手册可查得M8螺母dw＝11.5 mm，d0＝9 mm）。

解：查取手册可知M8螺栓的有关几何参数：螺距p＝1.25 mm，中径d2＝7.188 mm，小径d1＝6.647 mm则其螺纹升角：当量摩擦角：拧紧螺母时力矩：，且T＝FL，代入数据可得此时的轴向载荷：根据已知螺栓等级可得，该螺栓的屈服极限为。

拉应力：因此螺栓会损坏。

10-4 一升降机构承受载荷Fa为100 kN，采用梯形螺纹，d＝70 mm，d2＝65 mm，P＝10 mm，线数n＝4。

支承面采用推力球轴承，升降台的上下移动处采用导向滚轮，它们的摩擦阻力近似为零。

试计算：（1）工作台稳定上升时的效率，已知螺旋副当量摩擦系数为0.10。

（2）稳定上升时加于螺杆上的力矩。

（3）若工作台以800 mm／min的速度上升，试按稳定运转条件求螺杆所需转速和功率。

（4）欲使工作台在载荷Fa作用下等速下降，是否需要制动装置？加于螺杆上的制动力矩应为多少？图10-1解：（1）梯形螺纹的螺纹升角：当量摩擦角：故工作台稳定上升时的效率：。

（2）稳定上升时加于螺杆的力矩：。

（3）螺杆的转速：所需的功率：。

（4）由（1）可知螺纹升角＞当量摩擦角，该梯形螺旋副不具有自锁性。
