精密弯管工艺

弯管制作工艺范文一、引言弯管是工业生产中常见的一种加工工艺，主要用于制作各种形状复杂的管道连接部件。

弯管的制作工艺包括材料选择、弯管类型选择、弯管加工方式选择等。

本文将详细介绍弯管制作工艺的各个环节。

二、材料选择弯管的制作涉及到材料的选择。

在选择材料时需要考虑以下几个因素：1.材料的耐热性：弯管可能在高温环境下使用，所以需要选择能够耐受高温的材料，如不锈钢、铜等。

2.材料的可弯曲性：不同材料的可弯曲性不同，需要选择易于弯曲的材料，以提高工艺效率。

3.材料的耐腐蚀性：弯管可能会接触到腐蚀性介质，需要选择能够抵御腐蚀的材料。

4.材料的成本：材料的选择还需要考虑成本因素，以保证制作成本的控制。

三、弯管类型选择根据不同的使用需求，弯管可以分为多种类型，如弯头、弯肘、弯管接头等。

选择合适的弯管类型是制作成功的关键。

1.弯头：用于改变管道方向，使流体流向发生改变。

2.弯肘：用于改变管道方向，弯肘可分为不同角度的弯肘，常见的有45度弯肘和90度弯肘。

3.弯管接头：用于管道连接，将两端管道连接在一起。

四、弯管加工方式选择弯管的加工方式通常有以下几种：1.冷弯：在常温下进行弯管加工，适用于柔性材料的弯管制作。

常用的冷弯方式有手工冲压、机械弯曲等。

2.热弯：将管材加热至一定温度后进行弯管加工，适用于硬质材料的弯管制作。

常用的热弯方式有火焰加热、电阻加热等。

五、弯管制作流程1.准备工作：选择合适的材料、弯管类型和加工方式。

2.制作模具：根据所选材料和弯管类型，制作适合的模具。

3.加热（热弯方式适用）：对于使用热弯方式的弯管制作，先将管材加热至一定温度。

4.冷却：如果使用热弯方式制作，需要等待弯管冷却至室温。

5.弯管加工：将管材放入模具中，使用力量使其弯曲成所需的形状。

6.检查和修正：检查弯管的质量和形状是否符合要求，如需要修正可进行修正操作。

7.抛光和清洁：对于表面需要抛光的弯管，进行抛光和清洁工作。

六、结论。

弯管工艺技术弯管工艺技术是一种通过应用机械力使金属管材弯曲成所需形状的工艺。

弯管工艺技术在汽车制造、建筑、石油化工等行业有着广泛应用。

下面我将介绍一下常见的弯管工艺技术以及其优点和应用领域。

常见的弯管工艺技术主要有三种：冷弯、热弯和扩口弯曲。

首先是冷弯技术。

这种技术通过应用机械力使金属管材在室温下进行弯曲。

冷弯技术适用于各种金属材料，具有成本低、操作简单、效率高的特点。

同时，由于冷弯可以避免热应力的产生，所以在保持金属管材性能的同时，也能达到较高的弯曲角度。

其次是热弯技术。

这种技术是通过加热金属管材使其变软后再进行弯曲。

热弯技术适用于一些较难弯曲的金属材料，如不锈钢、合金钢等。

热弯可以使管材保持较好的圆度和表面光洁度，但操作难度较大，同时还需要考虑金属管材的热处理。

另外是扩口弯曲技术。

这种技术是在管材弯曲的同时，通过液压或机械力使管材端部产生扩口。

扩口能够增加管材的强度和刚度，提高其抗扭强度和承载能力。

扩口弯曲广泛应用于建筑、桥梁、船舶等领域，能够满足大直径管材的弯曲需求。

弯管工艺技术具有以下优点：首先，弯管工艺技术能够满足不同工作环境下的需求。

不同行业对弯管的要求各不相同，而弯管工艺技术能够根据具体需求选择不同的方法和角度进行弯曲，从而满足不同场合的要求。

其次，弯管工艺技术可以节约材料成本。

相比于其他加工方式，弯管工艺技术不需要额外的接头和连接件，能够直接将一根管材弯曲成所需形状，减少了材料的浪费。

再次，弯管工艺技术能够提高工作效率。

借助于机械力或液压力，弯管工艺技术能够在短时间内完成较大角度的弯曲，提高了生产效率。

弯管工艺技术在各个领域都有广泛应用。

在汽车制造领域，弯管技术用于汽车排气管、液压管等的制造；在建筑领域，弯管技术用于制造管道、扶手、楼梯等；在石油化工领域，弯管技术用于制造输油管、化工管道等。

总之，弯管工艺技术具有重要的应用价值和发展前景。

随着科技的不断进步和工艺的不断创新，弯管技术将会在各个行业得到更广泛的应用。

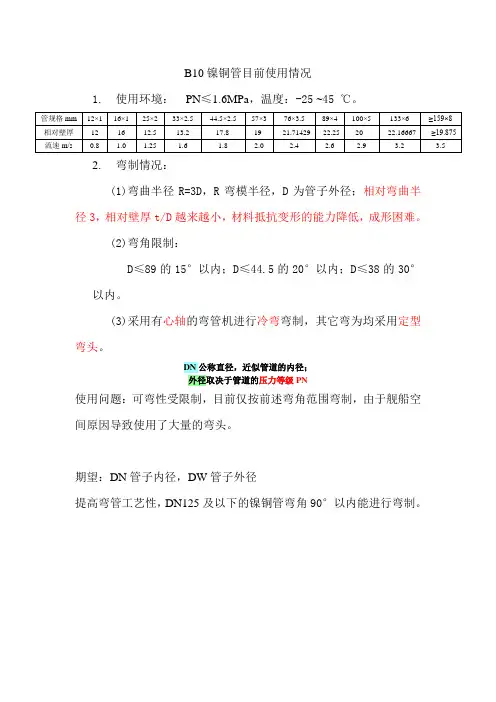

B10镍铜管目前使用情况1.使用环境：PN≤1.6MPa，温度：-25 ~45 ℃。

2.弯制情况：(1)弯曲半径R=3D，R弯模半径，D为管子外径；相对弯曲半径3，相对壁厚t/D越来越小，材料抵抗变形的能力降低，成形困难。

(2)弯角限制：D≤89的15°以内；D≤44.5的20°以内；D≤38的30°以内。

(3)采用有心轴的弯管机进行冷弯弯制，其它弯为均采用定型弯头。

DN公称直径，近似管道的内径；外径取决于管道的压力等级PN使用问题：可弯性受限制，目前仅按前述弯角范围弯制，由于舰船空间原因导致使用了大量的弯头。

期望：DN管子内径，DW管子外径提高弯管工艺性，DN125及以下的镍铜管弯角90°以内能进行弯制。

1 B10白铜化学成分及力学性能B10白铜(ASTM: C70600)的化学成分如表1所示，有良好的热交换性和优良的耐海水腐蚀性。

水平连铸—行星轧制—盘拉工艺生产的轧制态和盘拉态B10白铜管力学性能如表2所示。

由表2可知，盘拉态B10白铜的抗拉强度高，伸长率低，塑性差，冷弯曲成形时成形性能差，不能弯曲成形大角度弯曲件。

2 B10白铜管弯曲规格B10白铜管的弯曲规格如表3所示。

因为弯曲半径R=3D，R弯模半径，D为管子外径；计算得到相对弯曲半径R/D为3，并计算相对壁厚t/D。

在相对弯曲半径相同的情况下，相对壁厚越小，材料抵抗变形的能力越低，弯曲成形越困难，成形过程中易出现开裂、起皱等缺陷。

3 B10白铜管弯曲成形性能分析根据要求，结合上述分析，当铜管外径小于30mm时，可以成形出无缺陷的大角度弯曲件。

当铜管外径大于30mm时，壁厚增加，相对壁厚减小，成形设备的成形力提高，弯曲成形困难。

如果所要成形的铜管批量很大，可以设计相关的成形设备及工装，并可以对大口径的铜管进行弯曲成形工艺试验研究，探索弯曲成形性能。

弯管制作工艺范文1.材料准备：首先选择合适的管材作为原料，通常使用金属管材，如钢管、铝管、铜管等。

管材应具备良好的可弯曲性和韧性，以确保在加工过程中不会出现断裂或变形。

另外，还要根据弯曲的需求选择相应尺寸和材质的弯头和配件。

2.设计规划：根据需要制作弯管的要求，设计弯管的形状、角度和弯曲半径等参数。

在设计过程中需要考虑弯管的功能、安装环境、外观要求等因素。

3.弯管操作：将管材端部插入弯曲机械设备的弯头中，紧固好固定装置。

调整弯头的角度和位置，使其与设计要求一致。

启动弯曲机械设备，开始对管材进行弯曲加工。

通过调整弯曲机械设备的各个参数，如轴向力、旋转角度和速度等，使管材能够平稳、均匀地进行弯曲，避免局部过度压力导致管材变形或破损。

4.弯管检验：制作完成后，进行弯管的质量检验。

主要检查弯管的弯曲角度、形状和尺寸是否符合设计要求。

可以使用测量工具如坡度计、角尺、卷尺等进行测量。

同时，还需要检查弯管表面是否存在裂纹、凹陷或其他缺陷。

5.表面处理：根据需要对弯管的表面进行处理。

可采用砂光、抛光、喷涂等方法进行处理，以增加弯管的耐腐蚀性和美观度。

6.包装运输：根据弯管的尺寸和形状，选择合适的包装材料将其包装好。

在装箱过程中需要注意避免弯管的碰撞和磨损，以免影响其质量。

7.应用领域：弯管广泛应用于建筑、汽车、航空航天、石油化工等行业。

如建筑中的暖通空调管道、汽车中的排气管、航天器中的管路系统等。

总结：弯管制作工艺涉及到材料准备、设计规划、弯管操作、弯管检验、表面处理和包装运输等环节。

通过合理的设计和精湛的加工技术，可以制作出符合设计要求的高质量弯管。
