MOLDFLOW模流分析教程文件

Moldflow模流分析实例教程Moldflow是由Autodesk公司开发的一款CAD/CAM软件，它可以分析各种注塑工艺的参数，帮助用户设计、优化和验证注塑模具、工艺、材料等，从而达到降低成本、提高生产效率和质量的目的。

本文将以一个实例为依据，介绍Moldflow的基本工作流程和操作方式。

1. 建立注塑模型首先，我们需要建立一个注塑模型。

这里以一个简单的汽车零件为例。

我们可以使用任何一款CAD软件来建模，然后将模型导入Moldflow中。

在导入模型之前，需要检查模型的缺陷、尺寸和材料属性等，确保模型符合注塑制造的要求。

在Moldflow中，模型的尺寸单位可以是毫米或英寸，也可以根据需要进行调整。

2. 定义材料属性完成模型的导入后，我们需要定义模型所用的注塑材料属性。

这些属性包括材料的熔点、热膨胀系数、热导率等。

Moldflow提供了许多预定义的材料，用户也可以自己手动定义材料属性。

在定义材料属性时，需要确保材料的属性与实际情况相符。

3. 定义注塑工艺参数接下来，我们需要定义注塑工艺的参数。

这些参数包括注塑温度、压力、速率、冷却时间等。

Moldflow提供了多种预定义的注塑工艺参数，用户也可以自己手动定义注塑工艺参数。

在定义注塑工艺参数时，需要考虑到模型的几何形状、材料的性质和注塑过程中可能出现的缺陷等因素。

4. 进行模拟分析完成注塑模型、材料属性和注塑工艺参数的定义后，我们可以进行模拟分析。

这一步可以帮助用户了解注塑模型在实际制造中的性能表现，包括可能出现的缺陷、翘曲、收缩等现象。

模拟分析也可以帮助用户优化模型的设计和注塑工艺参数，以便实现最佳生产效率和质量。

在Moldflow中，用户可以通过“可视化”、“图表”等多种方式查看模拟结果。

5. 优化模型设计和注塑工艺参数根据模拟分析的结果，用户可以优化注塑模型的设计和注塑工艺参数，以便进一步提高生产效率和质量。

优化过程可以是一个反复迭代的过程，涉及到材料选择、模型修正、注塑参数调整等多个方面。

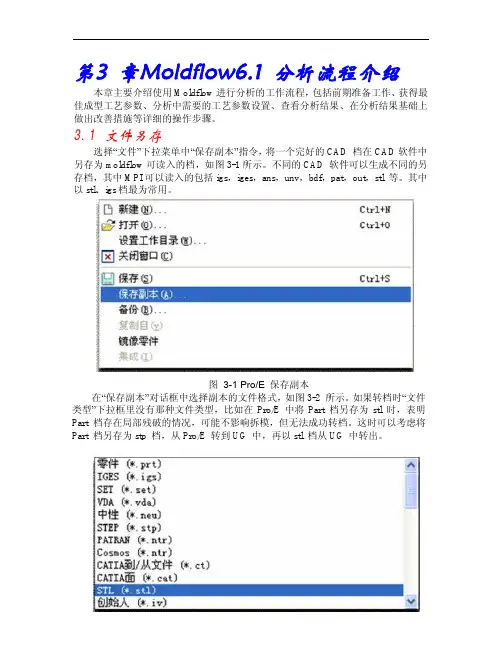

第3 章Moldflow6.1 分析流程介绍本章主要介绍使用Moldflow进行分析的工作流程，包括前期准备工作、获得最佳成型工艺参数、分析中需要的工艺参数设置、查看分析结果、在分析结果基础上做出改善措施等详细的操作步骤。

3.1 文件另存选择“文件”下拉菜单中“保存副本”指令，将一个完好的CAD 档在CAD软件中另存为moldflow可读入的档，如图3-1所示。

不同的CAD 软件可以生成不同的另存档，其中MPI可以读入的包括igs，iges，ans，unv，bdf，pat，out，stl 等。

其中以stl、igs档最为常用。

图3-1 Pro/E 保存副本在“保存副本”对话框中选择副本的文件格式，如图3-2 所示。

如果转档时“文件类型”下拉框里没有那种文件类型，比如在Pro/E 中将Part 档另存为stl 时，表明Part 档存在局部残破的情况，可能不影响拆模，但无法成功转档。

这时可以考虑将Part 档另存为stp 档，从Pro/E 转到UG 中，再以stl 档从UG 中转出。

图3-2 Pro/E 选择副本的文件格式3.2 另存文件格式对网格划分的影响转档时不同文件格式对moldflow 中网格划分有不同的影响：1. 另存为stl。

在Pro/E 中以Part 档为源档转出的情况最多，其优点为在精度控制得当的情况下，显示成功转出后的stl 档不会丢失源档的特征。

缺点是对源档点、线、面的完好性要求高，必须是完好无损的源档才能以STL 档转出。

2. 另存为igs 档。

优点是网格匹配率较stl 高一些，缺点是在源档残破的情况下也能转出，但由于无提示信息，转档过程中一旦出现重叠或缺失的特征，不仅增加网格的缺陷，细小的特征还会因无意识丢失而很难被发现，造成分析失误增加。

对于某些重要的细小特征的遗失，有时要等到去查看那里的缩水或其他成型问题时才会被发现，耽搁了宝贵的时间。

所以一定要慎用igs档。

3.3 编辑输出模型的精度图3-3 “输出副本文件”Pro/E 对话框确定副本文件格式后弹出“输出副本文件”对话框，如图3-3 所示。

f.冷却时间
冷却时间主要取决于塑料产品的壁厚、模具的温度、塑料的热性能和结晶性能。 冷却时间一般约为30~120s，冷却时间较短时很难达到理想的冷却效果。冷却 时间较长时，则会增加成型周期，有时还会造成产品脱模困难。冷却时间的长 短一般为不影响产品脱模时不引起变形为原则。Moldflow软件允许用户对冷却 时间和冷却液温度等进行相关的设置，以满足不同冷却方案的需要。
2. 常 用 塑 料 的 特 性
PE（聚乙烯） （1）结晶性料，吸湿性小。如热时间不宜过长，否则会出现分解，烧焦现象。 （2）耐腐蚀性，电绝缘性优良，可用玻璃纤维增强。按密度份为三类：①低密度聚乙烯 （LDPE）；②中密度聚乙烯MDPE）；③高密度聚乙烯（HDPE）。低密度聚乙烯的熔 点，刚性，硬度和强度较高，吸水性小，有良好的电性能和耐辐射性；中密度聚乙烯的柔 软性，伸长率，冲击强度和渗透性较好；高密度聚乙烯冲击强度高，奈疲劳，耐磨。 （3）流动性极好，流动性对压力变化比较敏感。 （4）宜用高压低温注塑，保压应充分。 （5）收缩率范围和收缩值大，取向性明显，易变形翘曲。冷却速度慢，模具应设冷料穴。 （6）成型温度范围为140~220℃。 （7）低密度聚乙烯适于制作耐腐蚀零件和绝缘零件；中密度聚乙烯适于制作薄膜；高密 度聚乙烯适于制作减震，耐磨和传动零件。 PP（聚丙烯） （1）结晶性料，吸湿性小，光泽好，易着色。但易发生溶体破裂，长期与热金属接触易 分解。 （2）流动性较好，但收藏范围及收缩值大，易发生缩孔，凹痕和变形。 （3）冷却速度快，浇注系统及冷却系统应缓慢散热。应注意控制成型温度，料温低取向 性明显，模具温度偏低时，制品结晶度低，密度小，内应力较大，但外观质量较差。模具 温度大于90℃时易出现翘曲和变形现象。 （4）塑件应避免缺口和尖角，以防止应力集中。 （5）成型温度范围为16~220℃。 （6）适于制作一般机械零件，耐腐蚀零件和绝缘零件。

基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。

脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。

图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。

将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。

（2）新建工程。

启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。

在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。

此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。

图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。

选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。

选择STL文件进行导入。

选择文件“lianpen.stl”。

单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。

图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。

图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。

网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。

双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。

单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。

网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
