第37卷，增刊红外与激光工程2008年6月V ol.37SupplementInfrared and Laser EngineeringJun.2008收稿日期：2008-06-16基金项目：国家自然科学基金资助项目(60678043)作者简介：陈怀林(1956-)，男，江苏泰州人，高级工程师，主要从事光电信号处理、光谱响应在线测量等方面的研究。
Email:chl@ 导师简介：常本康(5)，男，江苏无锡人，教授，博士生导师，主要从事光电子物理和技术等方面的研究。

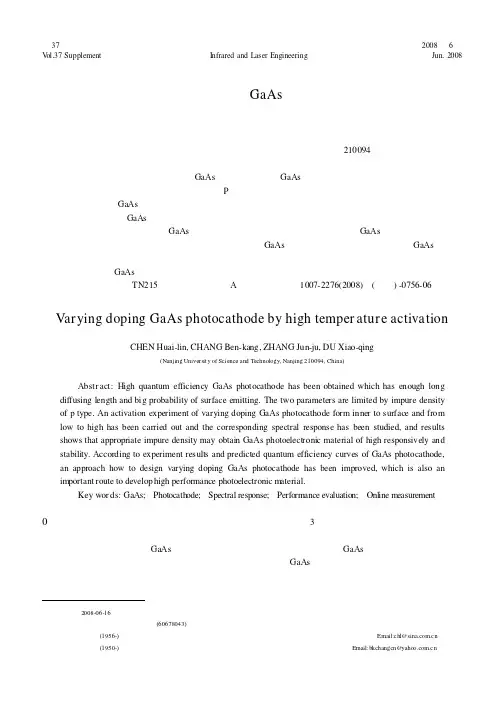

@y 高温激活的变掺杂GaAs 光电阴极研究陈怀林，常本康，张俊举，杜晓晴（南京理工大学电子工程与光电技术学院，江苏南京210094）摘要：为了获得高量子效率的GaAs 光电阴极，要求GaAs 材料的电子扩散长度足够长，且电子表面逸出几率大，而这两个参数都要受到P 型掺杂浓度的限制。
经过对由体内到表面掺杂浓度由高到低的变掺杂GaAs 光电阴极进行比较深入的激活实验和光谱响应理论研究，实验结果显示，适当的表面掺杂浓度GaAs 光电阴极材料，在高温激活结束后获得了较高的灵敏度和较好的稳定性。
根据实验结果和反射式变掺杂GaAs 光电阴极量子效率理论预测曲线，对变掺杂GaAs 光电阴极材料掺杂结构提出了进一步优化的思路。
研究表明，变掺杂GaAs 光电阴极将成为发展我国高性能GaAs 光电阴极的一项重要途径。
关键词：GaAs ；光电阴极；光谱响应；性能评估；在线测量中图分类号：TN215文献标识码：A文章编号：1007-2276(2008)增(红外)-0756-06Varying doping GaAs photocathode by high temper ature activationCHEN Huai-lin,CHANG Ben-kang,ZHANG Jun-ju,DU Xiao-qing(Nanjing Univers it y of Sci ence and Technology,Nanjing 210094,China)Abstr act:High quantum efficiency GaAs photocathode has been obtained which has enough long diffusing length and big probability of surface emitting.The two parameters are limited by impure density of p type.An activation experiment of varying doping GaAs photocathode form inner to surface and from low to high has been carried out and the corresponding spectral response has been studied,and results shows that appropriate impure density may obtain GaAs photoelectronic material of high responsively and stability.According to experiment results and predicted quantum efficiency curves of GaAs photocathode,an approach how to design varying doping GaAs photocathode has been improved,which is also an im portant route to develop high performance photoelectronic m aterial.Key wor ds:GaAs;Photocath ode;Spectral resp onse;Perfo rm ance evaluatio n;Online m easurement0引言负电子亲和势砷化镓（GaAs ）光电阴极具有量子效率高、暗发射小、发射电子能量分布及角分布集中、长波阈可调、长波响应扩展潜力大等优点，以它为核心的第3代微光像增强器扩展了夜视仪器的长波阈和视距，在微光夜视领域得到了普遍应用。
反射式变掺杂负电子亲和势GaN光电阴极量子效率研究乔建良;徐源;高有堂;牛军;常本康【摘要】从变掺杂负电子亲和势(NEA)GaN光电阴极材料的光电发射机理入手,给出了反射式变掺杂NEA GaN光电阴极内建电场和量子效率的计算公式.利用初步设计的变掺杂NEA GaN光电阴极,介绍了变掺杂NEA GaN阴极的激活过程和激活光电流的变化特点.结合国内外典型的变掺杂NEA GaN阴极的量子效率曲线,分析了GaN光电阴极量子效率曲线的特点.结果显示:由于内建电场的存在,反射式变掺杂NEA GaN光电阴极量子效率在240 nm处即可达到56%,在较宽的入射光波长范围内,阴极具有相对平稳的量子效率,量子效率值随入射光子能量的增加而增加,并且量子效率曲线在阈值附近表现出了明显的锐截止特性.%As a new kind of ultraviolet photocathode material, the negative-electron-affinity (NEA) GaN photocathode needs to further improve its photoemission performance and the stable performance in practical applications. Under the limit of GaN photocathode material growth level, how to further improve the quantum efficiency of cathode is an important problem. The varied doping technology can help to solve the problem under such circumstances. According to the photoemission mechanism of varying doping NEA GaN photocathode material, the built-in electric field formulas and the quantum efficiency formulas for reflection-mode varied doping NEA GaN photocathode are given. The preliminary structure of varied doping NEA GaN photocathode is designed. The varied doping material sample is divided into four layers according to the doping concentration. Using the self-developed experimental equipment, the varied doping GaNphotocathode sample is activated with Cs/O. The activation process and the change characteristics of photocurrent for varied doping NEA GaN photocathode are discussed. At the beginning, the photocurrent is increased steady with the introduction of Cs, then the "Cs kill" phenomenon appears in the presence of excessive Cs. After the introduction of O, the photocurrent value starts to rise again. The spectral response of varied doping GaN photocathode is tested in situ after activation, and the quantum efficiency values ranging from 240 nm to 354 nm are obtained. On the basis of the obtained experimental results of quantum efficiency, combining to the typical quantum efficiency curve from University of California, the characteristics of quantum efficiency curves are analyzed. The results show that the quantum efficiency value for reflection-mode varied doping NEA GaN photocathode can reach 56% at 240 nm because of the built-in electric field, yet the quantum efficiency maximum value for uniform doping GaN photocathode is only 37% at 230 nm. The tested quantum efficiency maximum value of varied doping NEA GaN photocathode is improved much more than that of the uniform doping GaN photocathode. In a wider range of the incident light wavelength, the quantum efficiency of varied doping NEA GaN photocathode is relatively stable, and the excellent properties of varied doping GaN photocathode are confirmed. The reason why the value of quantum efficiency decreases with the increase of incident light wavelength is given. First, the photon energy decreases with the increase of incident light wavelength. Second, the incident light is absorbed fromthe front surface of cathode for reflection mode. In addition, the quantum efficiency curves of varied doping GaN photocathode show obvious sharp cut-off characteristics near the threshold, and the sharp cut-off characteristic is necessary for high detection sensitivity. The property of negative electron affinity for varied doping GaN cathode material after successful activation is also proved by the sharp cut-off feature.【期刊名称】《物理学报》【年(卷),期】2017(066)006【总页数】8页(P340-347)【关键词】GaN;光电阴极;变掺杂;量子效率【作者】乔建良;徐源;高有堂;牛军;常本康【作者单位】南阳理工学院电子与电气工程学院, 南阳 473004;南京理工大学电子工程与光电技术学院, 南京 210094;南阳理工学院电子与电气工程学院, 南阳473004;南阳理工学院电子与电气工程学院, 南阳 473004;南京理工大学电子工程与光电技术学院, 南京 210094【正文语种】中文从变掺杂负电子亲和势(NEA)GaN光电阴极材料的光电发射机理入手,给出了反射式变掺杂NEA GaN光电阴极内建电场和量子效率的计算公式.利用初步设计的变掺杂NEA GaN光电阴极,介绍了变掺杂NEA GaN阴极的激活过程和激活光电流的变化特点.结合国内外典型的变掺杂NEA GaN阴极的量子效率曲线,分析了GaN 光电阴极量子效率曲线的特点.结果显示:由于内建电场的存在,反射式变掺杂NEAGaN光电阴极量子效率在240 nm处即可达到56%,在较宽的入射光波长范围内,阴极具有相对平稳的量子效率,量子效率值随入射光子能量的增加而增加,并且量子效率曲线在阈值附近表现出了明显的锐截止特性.近年来,随着GaN晶体生长技术的不断突破,作为第三代半导体材料的典型代表,GaN在白光照明、紫外探测、真空电子源等领域的应用越来越广泛.相比较传统的紫外光电阴极如CsI和CsTe光电阴极,GaN光电阴极具有更加宽泛平稳的紫外光谱响应特性,加上灵敏度高、暗电流小、响应波段可通过加入A l或In调节等优点,新型紫外GaN光电阴极引起了越来越多的关注[1−4].负电子亲和势(NEA)光电阴极的量子效率受到材料本身性能和制备技术等多方面的影响,在材料生长水平的限制下,为进一步提高阴极量子效率,变掺杂技术应运而生,并成功应用于GaAs光电阴极.相对于均匀掺杂,采用变掺杂技术使得阴极在量子效率上取得了明显突破[5,6].在变掺杂GaAs光电阴极研究的基础上,近年来我们探索将变掺杂技术应用到GaN光电阴极上,也取得了不错的效果[7].针对NEA光电阴极的变掺杂技术,由于研究时间较短,变掺杂材料的光电发射机理、激活工艺、表面模型、稳定性等理论仍然亟待完善.针对不同阴极材料,阴极结构设计、掺杂方式、掺杂浓度等关键因素仍需继续研究优化.在这样的背景下,本文针对反射式变掺杂GaN光电阴极,研究了变掺杂GaN光电阴极的内建电场、光电发射机理以及量子效率特性,为下一步深入研究采用变掺杂技术的NEA GaN光电阴极奠定了基础.对NEA光电阴极材料,变掺杂技术可以在材料体内形成内建电场,内建电场促进光生电子的输运,进而提高电子逸出概率,最终阴极的量子效率相应地得到提高.因此,变掺杂技术对阴极性能的贡献本质上在于内建电场.对NEA GaN变掺杂阴极材料,采取体内p型掺杂浓度高、表面掺杂浓度依次降低的方式,使材料的掺杂浓度从体内到表面形成依次降低的梯度变化.图1给出了一种变掺杂NEA GaN阴极材料的能带结构示意图,图中Eg为阴极材料的禁带宽度,EV 为价带顶,EC为导带底,EF为费米能级, Evac为真空能级.能带结构示意图给出的是四层梯度变掺杂结构,从体内到表面的掺杂浓度依次为NA1,NA2,NA3和NA4.层间过渡区域的厚度依次为d1,d2和d3.由图1可见,变掺杂NEA GaN阴极材料的能带不仅有与均匀掺杂类似的表面附近向下弯曲的现象,而且相对于均匀掺杂结构具有能带由体内向表面整体发生向下弯曲的现象.即在不同掺杂浓度区域的界面处,能带也产生了向下的弯曲现象[8,9].这是由于在各个界面处费米能级的拉平效应所致.变掺杂技术优化了阴极材料的能带结构,其对阴极性能的贡献本质上在于体内产生的内建电场.向下弯曲的能带结构在材料内部形成一个电场,在光电子由材料体内向表面的输运过程中,内建电场起促进作用.所以对变掺杂光电阴极,光电子将以扩散加漂移的运动模式进行输运,这样可使更多的光电子输运至光电阴极表面附近,从而使光电子的逸出概率增到极限值,最终带来变掺杂光电阴极量子效率的提高.如图1所示,因激活时铯、氧的覆盖形成了两个表面势垒即势垒I、势垒II,材料价带中的电子在紫外光的激发下,获得足够的能量跃迁到导带,在内建电场的作用下通过扩散运动和漂移运动向阴极表面输运,到达表面附近的电子通过隧道效应隧穿表面势垒,由于负电子亲和势特性,隧穿表面势垒的电子可以比较容易地逸出到真空,完成了光电发射过程.一般地,设EF为p型阴极材料的费米能级, EV为p型阴极材料的价带能级,NA为p型阴极材料的掺杂浓度,NV为阴极材料的价带有效状态密度,则室温下p型光电阴极材料的费米能级与其p型掺杂浓度的关系如(1)式所示:式中k0为玻尔兹曼常数,T是绝对温度.在变掺杂NEA GaN光电阴极中,在体内由于存在p型掺杂浓度的变化,从材料体内向表面能带形成了一个向下弯曲的弯曲量.如图1所示,设掺杂浓度NA1和NA2之间的浓度过渡区域的厚度为d1,因为掺杂浓度NA1＞NA2,可以得到该处因掺杂浓度差引起的能带弯曲量的大小ΔE,如(2)式所示:进一步得到采用梯度变掺杂技术在该浓度变化区域的两端产生的电势差VD,如(3)式所示:因该区域的厚度为d1,则其平均电场强度E如(4)式所示:由(4)式可知,在梯度变掺杂NEA GaN光电阴极体内的各个浓度变化界面处,都会形成一个电场,电场强度的大小由该区域的宽度和两个相邻区域的掺杂浓度决定.需要说明的是,p型GaN晶体的生长技术曾是困扰业界的难题,一般地,GaN晶体样品有效的空穴载流子浓度比理论设计的p型掺杂浓度要低,即(4)式中掺杂浓度NA1和NA2的实际值要比最初设计的小些,这会影响到平均电场强度E的大小,具体量化计算时应该考虑.根据现有的材料生长技术水平,合理设置层数和各层p型掺杂浓度,就能够得到比较理想的内建电场.理论上若采用指数变掺杂技术,可得到一个匀强内建电场[10].总的来说阴极材料从体内到表面由于掺杂浓度的变化,会形成一个对光电子输运起促进作用的内建电场,内建电场的方向由材料表面指向材料体内,体内产生的光电子运动到该区域时,其向表面的运动就会被电场加速,光电子在原有的扩散作用与内建电场的加速作用下向材料表面输运.在多数紫外探测领域,紫外光的幅度一般处于微弱级别,所以用于该领域的GaN光电阴极就要具备较高的光谱灵敏度.GaN阴极光谱灵敏度S(λ)一般指单色紫外光照射下每单位辐射功率(1W)阴极所产生的光电流,阴极的光谱响应曲线就是由紫外响应波段内特定波长单色紫外光对应的光谱灵敏度构成.一般地,实际测量时GaN阴极的光谱响应常用量子效率Y(λ)来表示,量子效率表示单位入射光子产生的光电子数,量子效率Y(λ)与光谱灵敏度S(λ)的关系表示为[11,12]其中普朗克常数h=6.626068×10−34J·s,光速c= 3×108m/s,电子电荷量e=1.6021892×10−19C,光谱灵敏度S(λ)单位采用m A/W,入射光子的波长λ以nm为单位.实际测量时,可以通过测量紫外光的辐射功率、光电流得到阴极光谱灵敏度,再由(5)式计算出阴极的量子效率.设n1(x)是阴极材料发射层中产生的电子浓度,x是材料发射层内某点到阴极表面的距离,Dn是电子扩散系数,µ是材料内的电子迁移率,LD是电子扩散长度,τ1是少数载流子寿命,Te是阴极发射层厚度,I0是入射光强度,α1是阴极材料对入射光的吸收系数,R是阴极对入射光的反射率.对变掺杂NEA GaN光电阴极,考虑到材料内部的内建电场E,扩散漂移方程可表示为[10,13]其中边界条件为边界条件中SV是后界面复合速率,通过求解,可得反射式变掺杂NEA GaN光电阴极的量子效率公式如下:式中对均匀掺杂阴极材料,内建电场E为0,量子效率可表示为如果SV=0且Te=∞,可简化得到(10)式.这与反射式均匀掺杂NEA GaN光电阴极的量子效率公式一致.对于NEA光电阴极的激活,传统“yo-yo”激活法采用的Cs源、O源交替断续的激活工艺存在不便控制等缺点.实验研究发现,激活过程中若保持Cs源一直处于开启状态,可使Cs在整个激活过程中处于过量状态,可阻止O的过量对偶极层形成的影响,进而能提高阴极的稳定性.目前国内进行NEA光电阴极的激活常采用Cs源持续、O源断续的方式进行.实验使用的p型变掺杂GaN光电阴极的掺杂元素为Mg,通过金属氧化物化学气相沉积外延生长得到,衬底采用蓝宝石,A lN作为缓冲层,GaN发射层均分为4层,每层厚度为45 nm,总厚度为180 nm.从体内到表面p型掺杂浓度依次减小,分别为1×1018,4×1017,2×1017,6×1016cm−3.利用NEA光电阴极激活与评估实验系统对变掺杂GaN光电阴极样品进行了激活实验,激活采用氘灯作为光源,样品表面光功率约为50µW,激活室真空度为1.6×10−7Pa.激活时使用的低逸出功材料为固态的Cs源和O源,引入时均有一个预热过程,Cs源电流由小到大调整到约1.8 A时,产生明显的光电流.激活光电流随时间的变化情况如图2所示,光电流曲线的整体变化情况与早期均匀掺杂GaN光电阴极激活情况基本一致.激活一开始,光电流随着Cs的导入逐渐增长,到达极值,然后又有下降趋势,Cs激活过程包括阴极表面偶极层的形成、偶极层的饱和等阶段以及Cs过量时出现的“Cs中毒”现象.在GaN光电阴极激活的Cs,O交替阶段,将固态O源的电流从小逐渐增大到约1.55 A,光电流值又开始上升,光电流达到极大值时断O,光电流继续增大,导入O后经过几个Cs源持续,O源断续的循环后光电流几乎不再增长,表明激活完成.实验发现第一次的Cs/O循环,光电流增长明显,随后的Cs/O交替激活对光电流的贡献较小.激活后原位测试了变掺杂GaN光电阴极的光谱响应,得到的量子效率曲线如图3所示.入射光波长在240—354 nm(对应光子能量5.17—3.5 eV)的范围内,具有相对平坦的量子效率值,而且量子效率值随光子能量的增加而增加,在5.17 eV(对应240 nm)处达到了测试的最大值56%,比同等条件下测得的均匀掺杂GaN阴极量子效率最大值37% (对应230 nm)提高了不少[14].激活后测得的量子效率与入射光能量及波长的对应关系见表1,由于实验条件的限制,国内变掺杂阴极测试结果对应的波长下限值仅为240 nm.量子效率的提高归因于变掺杂材料内部的内建电场,内建电场提高了输运到阴极表面附近的电子的数量和能量,促使更多的电子逸出到真空.变掺杂GaN阴极的量子效率曲线在阈值3.4 eV处表现出明显的锐截止特性.加利福尼亚大学伯克利分校空间科学实验室采用梯度掺杂方法制备了变掺杂GaN光电阴极,实验样品采用30 nm厚的A lN缓冲层,p型材料采用梯度掺杂,体内最高掺杂浓度大于1019cm−3.反射模式下得到的量子效率曲线如图4所示,在120—350 nm的入射光波长范围内,量子效率相对平稳,数值随着入射光波长的减小而增大.量子效率在120 nm处高达80%,在130 nm处为70%,在350 nm处,尚有接近10%的量子效率,在阈值点365 nm附近,也表现出明显的锐截止特性,阈值带外响应很低,截至点约在380 nm处[15].通过对比表明,量子效率曲线的整体变化规律与国内测试结果符合得较好.变掺杂GaN光电阴极量子效率的这种平稳特性是传统紫外阴极如CsI,CsTe所不具备的,传统的CsI,CsTe紫外阴极是基于正电子亲和势特性的,输运到阴极表面的电子必须具有足够大的能量,穿过较高的表面势垒才能逸出到真空,这就从本质上限制了此类光电阴极的量子效率,量子效率不会太高,而且暗噪声也比较大.CsI阴极量子效率极不平稳,CsTe阴极最高量子效率仅略大于10%.另一方面,材料本身的局限性如禁带宽度等特性的限制,使得CsI阴极的响应波段在100—200 nm之间, CsTe 阴极在120—300 nm之间,响应波段还不能像GaN光电阴极那样方便调节.CsI,CsTe紫外光电阴极与GaN光电阴极量子效率的对比如图5所示[16].由图3和图4给出的变掺杂GaN光电阴极量子效率曲线可知,在GaN阴极响应的紫外波段约100—400 nm的范围内,量子效率随入射光波长的增大而减小.造成这种现象的主要原因有以下两点.一是入射光中长波段对应光子的能量相对较小,与这部分入射光子对应的激发到导带中的光电子数量较少,导带中的光电子能量也较小,而光电子能否顺利隧穿表面势垒其能量起决定作用.这就造成了对应长波段入射光激发的光电子被输运到表面并成功逸出的数量没有短波段多,进而其对应的量子效率也较低.二是对于在反射模式下工作的阴极,入射光是从阴极前表面进入的,而阴极材料内部对光子的吸收深度随入射光波长的增大而增大,即入射光波长越长,被吸收的光子越靠近远离表面的后界面处,这里产生的一部分光电子要么被复合掉,要么在寿命期内无法到达表面附近,最终影响到长波段对应的电子表面逸出概率,造成量子效率的降低.变掺杂GaN阴极的量子效率曲线显示:在阈值3.4 eV处曲线表现出明显的锐截止特性,即在350—380 nm区间内,量子效率曲线快速下降.这种特性印证了成功激活后变掺杂GaN阴极材料的负电子亲和势特性,原因如下:光子能量大于GaN禁带宽度约3.4 eV的入射光子才有可能将价带中电子激发到导带,通过激活获得的负电子亲和势特性可使导带中产生的光电子比较容易地逸出表面,所以能量大于3.4 eV的入射光对应的量子效率明显提高,而对能量低于3.4 eV的入射光,理论上外光电效应现象不会发生,对应的光电发射现象来源于其他因素.所以负电子亲和势特性可通过量子效率曲线的锐截止特性反映出来.对变掺杂GaN光电阴极,上述量子效率曲线在3.4 eV的阈值处表现出的明显的锐截止特性对提高紫外探测器的灵敏性、有效抑制虚警探测是至关重要的,这和均匀掺杂阴极是一致的,变掺杂技术的应用在提高阴极量子效率的同时,并没有消弱阴极的锐截止特性.从图5可以看出:在波长400 nm处,本文测试的变掺杂GaN阴极量子效率约为0.16%,加利福尼亚大学空间科学实验室制备的变掺杂GaN光电阴极在波长380 nm处还有1%的量子效率,在400 nm处量子效率约为0.1%,这是材料p型重掺杂的结果.原因如下:对进行了p型重掺的变掺杂GaN材料,随着掺杂浓度的提高,p型掺杂的杂质能级与GaN自身的价带发生了重叠效应,这种重叠效应使得GaN材料的禁带宽度变小,造成材料能带的带尾拖长,同时禁带压缩变小,造成原阈值由3.4 eV 向长波方向偏移,直到3.1 eV处还有光谱响应.NEA GaN光电阴极的优良性能使得这类阴极具有美好的发展前景,在微光探测、紫外探测、真空电子源等领域将获得广泛应用.本文结合变掺杂阴极的光电发射机理,给出了变掺杂GaN光电阴极的内建电场公式和量子效率公式,结果表明在特定条件下变掺杂与均匀掺杂阴极的量子效率公式是一致的.在反射模式下对一种变掺杂GaN阴极进行了激活,讨论了激活过程中光电流曲线的特点,原位测试了激活后的量子效率,结合国内外的研究结果讨论了变掺杂GaN阴极量子效率的特性,并和传统的紫外光电阴极进行了对比,发现变掺杂GaN阴极在较宽的波段内具有平坦的光谱响应和高探测灵敏度要求的锐截止特性.由于附加了内建电场,变掺杂阴极的光电发射性能大大提高,在阴极材料性能处于极限的情况下采用变掺杂技术,为进一步提高阴极量子效率找到了较好的解决方案.[1]Yang Y F,Fu R G,M a L,W ang X H,Zhang Y J 2012 Acta Phys.Sin.61 128504(in Chinese)[杨永富,富容国,马力,王晓晖,张益军2012物理学报61 128504][2]M achuca F 2003 Ph.D.D issertation(Stan ford:Stanford University)[3]W ang X H,Shi F,Guo H,Hu C L,Cheng H C,Chang B K,Ren L,Du Y J,Zhang J J 2012 Chin.Phys.B 21 087901[4]Du X Q,T ian J,Zhou Q F 2011 Spectroscop.Spect. Anal.31 1606(in Chinese)[杜晓晴,田健,周强富2011光谱学与光谱分析31 1606][5]Zhang Y J,Niu J,Zhao J,X iong Y J,Ren L,Chang B K,Q ian Y S 2011 Chin.Phys.B 20 118501[6]Zhang Y J,Chang B K,Yang Z,Niu J,Zou J J 2009 Chin.Phys.B 18 4541[7]Li B,Chang B K,Xu Y,Du X Q,Du Y J,Fu X Q, W ang X H,Zhang J J 2011 Spectroscop.Spect.Anal.31 2036(in Chinese)[李飙,常本康,徐源,杜晓晴,杜玉杰,付小倩,王晓晖,张俊举2011光谱学与光谱分析31 2036][8]N iu J,Qiao J L,Chang B K,Yang Z,Zhang Y J 2009 Spectroscop.Spect.Ana l.29 3007(in Chinese)[牛军,乔建良,常本康,杨智,张益军 2009光谱学与光谱分析29 3007][9]Yang Z,Chang B,Zou J,Qiao J,Gao P,Zeng Y,Li H 2007 Appl.Opt.46 7035[10]Zou J J,Chang B K,Yang Z 2007 Acta Phys.Sin.56 2992(in Chinese)[邹继军,常本康,杨智 2007物理学报56 2992][11]Hao G H,Chang B K,Chen X L,W ang X H,Zhao J,Xu Y,Jin M C 2013 Acta Phys.Sin.62 097901(in Chinese) [郝广辉,常本康,陈鑫龙,王晓晖,赵静,徐源,金睦淳2013物理学报62 097901][12]W ang X H,Chang B K,Zhang Y J,Hou R L,X iong Y J 2011 Spectroscop.Spect.Anal.31 2655(in Chinese)[王晓晖,常本康,张益军,侯瑞丽,熊雅娟2011光谱学与光谱分析31 2655][13]Li B 2013 Ph.D.Dissertation(Nan jing:Nanjing University of Science and Technology)(in Chinese)[李飙2013博士学位论文(南京:南京理工大学)] [14]W ang X H 2013 Ph.D.D issertation(Nan jing:Nan jing University of Science and Technology)(in Chinese)[王晓晖2013博士学位论文(南京:南京理工大学)][15]Siegm und O H W,Trem sin A S,Vallerga J V,M cPhate J B,Hull J S,M alloy J,Dabiran A M 2008 Proc.SPIE 7021 70211B[16]Siegm und O,Vallerga J,M cPhate J,M alloy J,Trem sin A,M artin A,U lm er M,Wessels B 2006 Nucl.Instrum. M eth.Phys.Res.A 567 89PACS:79.60.–i,72.80.Ey,73.61.Ey,73.20.At DOI:10.7498/aps.66.067903As a new kind of ultraviolet photocathodem aterial,the negative-electron-affi nity(NEA)GaN photocathode needs to further im p rove its photoem ission performance and the stable performance in practical app lications.Under the lim it of GaN photocathodem aterial grow th level,how to further im p rove the quantum effi ciency of cathode is an im portantproblem.The varied doping technology can help to solve the prob lem under such circum stances.According to the photoem ission m echanism of varying doping NEA GaN photocathode m aterial,the built-in electric field formulas and the quantum effi ciency formu las for refl ection-m ode varied doping NEA GaN photocathode are given.The prelim inary structure of varied doping NEA GaN photocathode is designed.The varied dopingmaterial sam p le is divided into four layers according to the doping ing the self-developed experim ental equipm ent,the varied doping GaN photocathode sam p le is activated w ith Cs/O.The activation process and the change characteristics of photocurrent for varied doping NEA GaN photocathode are discussed.At the beginning,the photocurrent is increased steady w ith the introduction of Cs,then the“Cs kill”phenom enon appears in the p resence of excessive Cs.A fter the introduction of O,the photocurrent value starts to rise again.The spectral response of varied doping GaN photocathode is tested in situ after activation,and the quantum effi ciency values ranging from 240 nm to 354 nm are obtained.On the basis of the obtained experim ental resu lts of quantum effi ciency,combining to the typical quantum effi ciency curve from University of California,the characteristics of quantum effi ciency curves are analyzed.The resu lts show that the quantum effi ciency value for refl ection-m ode varied doping NEA GaN photocathode can reach 56%at 240 nm because of the built-in electric field,yet the quantum effi ciency m aximum value for uniform doping GaN photocathode is only 37%at 230 nm.The tested quantum effi ciency maximum value of varieddoping NEA GaN photocathode is im proved much m ore than that of the uniform doping GaN photocathode.In a w ider range of the incident light wavelength,the quantum effi ciency of varied doping NEA GaN photocathode is relatively stable,and the excellent properties of varied doping GaN photocathode are confi rmed.The reason why the value of quantum effi ciency decreases w ith the increase of incident light wavelength is given.First,the photon energy decreases w ith the increase of incident light wavelength. Second,the incident light is absorbed from the front surface of cathode for reflection m ode.In addition,the quantum effi ciency curves of varied doping GaN photocathode show obvious sharp cut-off characteristics near the threshold,and the sharp cut-off characteristic is necessary for high detection sensitivity.The p roperty of negative electron affi nity for varied doping GaN cathodematerial after successfu l activation is also proved by the sharp cut-off feature.。
文章编号:025322239(2005)102141124利用梯度掺杂获得高量子效率的Ga As 光电阴极3杜晓晴 常本康 邹继军 李 敏(南京理工大学电子工程与光电技术学院,南京210094)摘要: 获得高量子效率且稳定性良好的阴极一直是近年来发展GaAs 光电阴极的重要方向。
对晶面为(100),掺杂Be ,厚度为1μm 分子束外延生长的反射式G aAs 发射层,设计了一种从体内到表面掺杂浓度由高到低分布的新型梯度掺杂结构。
掺杂浓度的范围从1×1019cm -3到1×1018cm -3,并利用(Cs ,O )激活技术制备了GaAs 光电阴极。
光谱响应测试曲线显示,与传统均匀掺杂的G aAs 光电阴极相比,梯度掺杂的GaAs 光电阴极的量子效率在整个波段都有提高,积分灵敏度可达1580μA/lm ,且具有更好的稳定性。
讨论了这种新型GaAs 光电阴极获得更高量子效率的内在机理。
该设计结构是现实可行的,且具有很大发展潜力,它为国内发展高性能GaAs 光电阴极提供了一条重要途径。
关键词: 光电子学;GaAs 光电阴极;量子效率;梯度掺杂;激活;光谱响应;积分灵敏度中图分类号:TN214 文献标识码:A 3十五国防科技预研重点项目(404050501D )资助课题。
作者简介:杜晓晴(1978～),重庆人,南京理工大学博士研究生,主要从事高性能G aAs 光电阴极方面的研究。
E 2mail :muyuandu @收稿日期:2004211229;收到修改稿日期:2005203212Hi g h Q u a nt u m Ef f icie ncy Ga As P h ot oca t hode by Gr a die nt Dop i n gDu Xiaoqing Chang Benkang Zou J ijun Li Min(I nstit ute of Elect ronic Engi neeri ng a n d Op toelect ronics Tech nology ,Na nji ng U niversit y of Sciencea n d Tech nology ,Na nji ng 210094)Abs t r act : To achieve high quantum efficiency and good stability has been a main direction to develop GaAsphotocathode recently.For a molecular beam epitaxy grown ,(100)wafer ,Be doping and 1μm thickness reflection 2mode GaAs emission layer ,a new 2type gradient doping st ructure ,in which f rom GaAs bulk to surface doping concent rations are dist ributed gradiently f rom 1×1019cm -3to 1×1018cm -3,was designed.And t he new 2type GaAs emission layer was p repared into photocathode by (Cs ,O )activation technique.The spect ral response curves show that compared to common uniform doping GaAs photocathode ,the quantum efficiency of gradient doping GaAs photocathode is increased within whole response waveband ,with integral sensitivity of 1580μA/lm ,and the photocathode also behaves more stable ,which p roved that the new 2type gradient doping st ructure is executable and p ractical ,has great potential ,and the develop ment of it p rovides an important app roach to development of the national GaAs p hotocathode with high performance.The inherent reasons why the new 2type GaAs photocathode obtained higher quantum efficiency were also discussed.Key w or ds : optoelect ronics ;GaAs photocathode ;quantum efficiency ;gradient doping ;activation ;spect ral response ;integral sensitivity1 引 言GaAs 光电阴极是一种负电子亲和势(N EA )光电阴极,具有高量子效率、低暗噪声、光谱响应范围宽、光电发射电子能量和角度分布集中等众多优点,在光电探测器件、半导体敏感器件以及高能物理电子源等众多领域得到了广泛应用。
