中国联通LTE网络摸底测试TEMS测试仪表使用手册2014年11月（Ver 1.0）目录一、硬件介绍 (3)1.测试硬件设备介绍 (3)2.硬件连接 (4)二、测试软件的安装及LICENSE获取 (5)1.TEMS I NVESTIGATION安装: (5)2.测试手机驱动的安装： (5)3.L ICENSE的获取： (5)三、测试PC要求 (10)四、测试流程 (10)五、测试窗口简介 (14)1.主测试窗口 (14)2.M AP窗口 (14)3.导入小区文件窗口 (17)4.增加新的测试窗口 (18)5.在测试窗口中增加新的指标 (18)6.L INE C HART窗口简介 (21)7.层3消息窗口 (23)8.自定义事件功能 (25)9.事件统计功能 (27)六、TEMS加密技术 (27)七、测试前必须要检查的项目 (31)一、硬件介绍1. 测试硬件设备介绍DT测试箱包括以下硬件设备：●测试箱一个●SAMSUNG GALASY S5 SM-G9006V 手机两部，用于联通短呼测试（MS1，MS2）●SAMSUNG GALASY S5 SM-G9009W 手机两部，用于电信短呼测试（MS3,MS4）●SAMSUNG GT-I9158V 手机两部，用于移动短呼测试（MS5，MS6）●GPS一个●HUB一个●UPS电源一个（集成在测试箱上）●6个手机卡座2. 硬件连接（1）手机及GPS与HUB连接把手机数据线和GPS都连接到HUB上，再把HUB的数据线（白色的数据线）连接到测试电脑上。

（2）电源线的连接：测试箱和电源的连接电源线一头连接到测试箱,另一端连接到逆变器/或者直接连接到测试车的点烟器上。

二、测试软件的安装及LICENSE获取1. TEMS Investigation安装:在安装TI 16.1.3之前，需要安装DotNetFX45，然后才能成功安装TI2. 测试手机驱动的安装：使用联通总部提供的驱动软件，直接默认安装即可。

指标公式
无线掉线率=（eNB请求释放上下文数-正常的eNB请求释放上下文数）/初 始上下文建立成功次数*100%
无线掉线率-常见故障
无线掉线率
掉线率处理思路
n按照掉线率分子，提取细分原因的计数器，查看由哪类计数器引起的失败次数最多，针对性 处理。 n正常情况下，某个小区周边都存在邻区，如果无线环境不是很差，都可以通过切换的方式改 变服务小区。当某个站点缺失邻区或者邻区添加不合理，会导致无法切换出而吊死。因此处理 掉线率较高的小区时，需要核查邻区配置是否合理。 n小区存在异频邻区时，需核查异频切换类参数是否配置合理，A2、A3、A4、A5事件配置。 n核查小区是否存在超远覆盖，导致覆盖孤岛，无法切换到周边邻区。可以通过后台跟踪信令 ，观察测量报告，并补齐漏配的邻区。随后需要对覆盖进行控制。 n对于因弱覆盖导致掉线，若终端处于覆盖边缘，周围无可用的LTE小区，可以添加系统间邻区 ，使用重定向到3G的方式，减少掉线次数。但门限设置需要合理，不能太容易去到3G。重定向 方式可以使用基于测量的重定向与盲重定向。
无线掉线率 切换成功率
E-RAB建立成功率
基础介绍
指标定义
该指标用于了解该小区内UE业务建立成功的概率，包含了初始ERAB的建立和增加 ERAB的建立所有业务类型(QCI)的成功概率。反映eNB或小区接纳业务的能力。 本指标部分反映了该小区范围内用户发起的业务的感受度。E-RAB建立成功即是成功 为用户分配了用户平面的连接。
主要KPI指标介绍
KPI指标是通过ENB计数器的实现，通过后台网管定制统计出来的，能真实反 映网络某项性能的情况，及时发现问题，使网络的风险降低。
指标的分类
主要KPI指标定义
按照指标相关性分
保持性指标：主要是包括ERAB掉线率、RRC掉线率、切换掉线； 接入类指标：包括RRC连接建立成功率、ERAB指派成功率、无线接通率等等。 切换成功率：主要包括频内切换成功率、频间切换成功率（S1、X2）、异系统硬切换成功率（LTE->2G、 3G切换成功率）等等。 资源类指标：主要包括下行控制信道受限、业务信道受限、CPU受限、传输受限、能承载的用户数等等。 系统容量类指标：主要包括小区级、PS吞吐量等等。

判断题（2 分X15）VoLTE专题培训考试-7总分:100分时间:45分钟姓名: ____________ 班级: ____________ 知识点判断题单选题多选题简答题总分得分1.主叫在Invite消息中会携带其支持编码能力的全集。

（T ）2.INVITE消息中的From头域是主叫的IMPU信息。

（T ）3.VoLTE被叫号码分析是在主叫P-CSCF侧完成的。

（ F ）4.UE在EPS的EPC附着阶段就可以获取本端媒体面SBC的地址。

（F ）5.资源预留特性必须要求终端侧和网络侧同时支持。

（T ）6.LI前中移动现网主叫专有承载QCU建立完成后，主叫P-CSCF才会将主叫终端上发INVITE消息转给下一个网元。

（T ）7.NB-I0T只能在现有的LTE带内频带去部署。

（F ）8.在I0T技术力，NB-I0T的移动性性能比eMTC要好。

（F ）9.LTE MCPTT业务可以使用比QCI1优先级更高的专用承载。

（T ）10.bSRVCC指的是在Invite 200ok消息之前的发生的SRVCC切换。

（F ）11.HSS中配置的STN-SR号码是为了在EPC注册时判断UE是否开通了VoLTE。

（ T ）12.在eSRVCC切换过程中，切换侧UE需要和ATGW建立媒体通道。

（T ）13.VoLTE语音专载的GBR速率由PCRF分配，采用固定值。

（F ）14.如果采用承载二阶段建立的流程，第二次的承载修改流程是为了配置TFT的参数。

（T ）15.在完成第三方注册后，SRVCC IWF就直接获取了当前用户的STN-SR号码。

（F ）单选（3分X12）1.SRVCC中MME和SRVCC-IWF之间的接口是？a)SGi b) S5 c) S6a d) Sv2.在商用网络中，VOLTE用户在做视频通话时存在哪些承载？( d)a)QCI1+QCI2-QCI5 b) QCI9-QCI2 c) QCI5+QCI2 d) QCI9+QCI5-QCI1+QCI23.下列SIP头域中，哪个头域用于SIP响应消息的路由？( c )a)Route b) call route c) via d) record-route4.下列SIP消息中，哪个消息用于SIP临时响应的可靠性？( c )a)ack b) 183 c) prack d) update5.以下是被叫UE收到的一条Invite消息，该消息中标出的IP地址是？(c )v-0o=- 30508598 30508598 IN IP6 2409:80 IB:8010:0047:0000:0000:COCO:002F b=Ra：1837b=RS:612t=0 0m=ojdo 12620 RTP/AVP 107 106 101 102 11118 8 0 97b-AS:88b=R^:1837b=R5：612a=rmap： 107 AMR-WB/16030/1□-fhtp: 107modc-sct-8;mcdc-changc-copobiity-2;r™xTcd-Oa=rtprrap: 106 AMR-WB/160D0/1a=fmtp: 106 mode-set=8;octet-algn= 1; rroda -changa -capabli ty =2; max -red=0a=rtonap: 101 telephone-eve nt/16030a=fhtp; 1010-15a-piime:20a=maxptime:24Oa=sendrecva=curr;qcs local rore□-curr:qcG remote nonea=des:qos mandatory beal serdreeva=desiaos cotional remote serrfreeva)主叫UE IP地址b)主叫SBC IP地址c)被叫SBC IP地址d)被叫UE IP地址6•如果主叫支持只支持AMR-WB,被叫只支持AMR-NB,那么以下说法错误的是(c )a)如果SBC编解码转换能力正常，那么被叫收到的Invite消息里面会同时携带AMR-WB和AMR-NB的能力b)如果SBC不支持编解码转换能力，那么此次呼叫会失败c)如果SBC编解码转换能力正常，那么主叫收到的183消息中会携带AMR-WB和AMR-NB的能力d)如果SBC编解码转换能力正常，那么主叫收到的183消息中只携带AMR-NB的能力8.以下哪条消息指示主被叫侧的资源预留已经成功？ ( d )a) Invite b) 183 c) Update d) Update 200 ok9.针对以下SDP描述里面的带宽，PCRF会下发相应的GBR速率，那么合理的速率是？（am=audio 31000 RTP/AVP 11197b=AS:37b=RR:1387b=RS:462a) 41kbps b) 30kbps c) 35kbps d) 52kpbs10.以下哪个号码用于eSRVCC切换过程中ATCF寻址SCC-AS? ( b )a) STN-SR b) ATU-STI c) C-MSISDN d) IMPU11.以下哪个协议用于语音业务的QoS反馈？( b )a) RTP b) RTCP c) RVSP d) UDP12.( d )可以映射电话号码成SIP URI号码.a) P-CSCF b) HSS c) DNS d) ENUM三、多选题（4分X6）1.IMS网络中哪些网元可以完成编解码转换功能？（ad）a） SBCb） S-CSCF c） I-CSCF d） MGW2.关于VoLTE呼叫流程，以下说法正确的是？（bd ）a）主叫UE的承载建立一定在被叫UE之前b）如果网络不支持Precondition功能，那么主被叫UE的承载建立完成一定在180 ring消息之后c）当主叫将Invite消息发到了P-CSCF后，P-CSCF会查询ENUM和DNS服务器，找到被叫用户的I-CSCF地址d）无论是否有Precondition，如果网络侧采用二次承载建立流程，那么主叫侧的第一次承载建立一定是在ISOring消息之前3.以下关于UE EPC附着流程描述正确的是？（ad ）a）U E通过Attach Request消息上报其VoLTE的能力b）U E在Attach Request流程中的PDN连接过程中会指定APN的名称c）U E在建立QCI5承载的过程中网络侧需要给UE分配DNS服务器地址d）U E在建立QCI5承载的过程中网络侧需要给UE分配P-CSCF服务器地址4.以下是某主叫Invite消息中的SDP部分，说法正确的是？（ ac ）m=audio 31014 RTP/AVP 107 106 101b=AS:49b=RR; 1837b=RS:612a=rtpmap!107 AMR-WB/16000/1a=frntp; 107 mode-set=8;mode-change-capability=2;max-fed =0a=rtpfnap:106 AMR-WB/16000/1a=fintp! 106 mod e -set=8; octe t-al ig n=l;mode<ha nge*cap3bility=2;mm）cfed=0a=rtpmap:101 telephone -event/16000a=ftntp: 1010-15a=ptimie:20a=se ndrecva=ajrr:qos local nonea=curr:qos remote non亡a=des;qos mandatory local sendrecva=des:qo5 optional remiote sendrecva）该终端语音通话只支持AMR-WB编码方式b）该终端不支持Precondition功能c）该终端仅支持AMR-WB下23. 85k速率d）该终端支持AMR-WB下全速率5.以下哪些网元可以配置STN-SR号码？（ acd ）a） HSS b） ATGW c） ATCF d） SCC AS6.关于VoLTE专载建立说法正确的是？（ bd ）a）如果被叫不支持Precondition功能，那么被叫在收到Invite后一定不会回复183消息b）主叫的专载可以分两个阶段建立，但被叫侧一定是一次建立完成c）主叫和被叫的承载都可以分两次建立完成d）主叫二次承载建立场景中，第二次的承载修改是用于TFT的配置四、简答题（10分）1.假设主叫UE仅支持AMR-NB,被叫UE支持AMR WB和AMRNB, AMR-WB优先，SBC 支持所有编码能力，参考下图，写岀每段消息中SDP里而所带的编码能力。

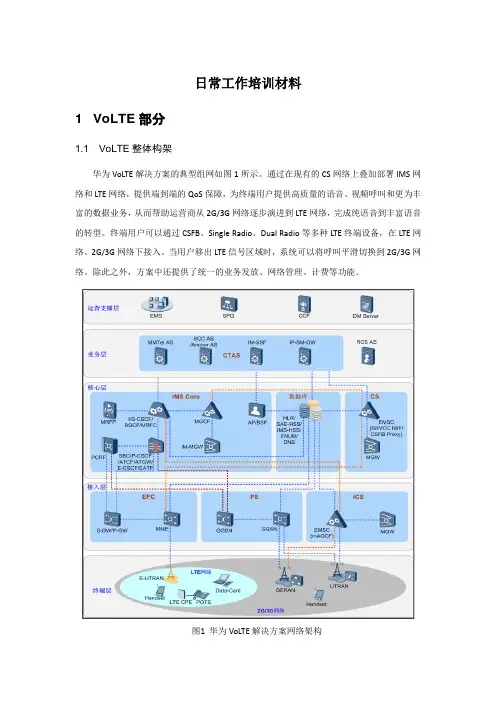

日常工作培训材料1 VoLTE部分1.1 VoLTE整体构架华为VoLTE解决方案的典型组网如图1所示。

通过在现有的CS网络上叠加部署IMS网络和LTE网络，提供端到端的QoS保障，为终端用户提供高质量的语音、视频呼叫和更为丰富的数据业务，从而帮助运营商从2G/3G网络逐步演进到LTE网络，完成纯语音到丰富语音的转型。

终端用户可以通过CSFB、Single Radio、Dual Radio等多种LTE终端设备，在LTE网络、2G/3G网络下接入。

当用户移出LTE信号区域时，系统可以将呼叫平滑切换到2G/3G网络。

除此之外，方案中还提供了统一的业务发放、网络管理、计费等功能。

图1华为VoLTE解决方案网络架构●运营支撑层运营支撑层主要提供网管、签约数据存放、Web Portal统一操作、计费、设备管理等功能，由EMS、SPG、CCF、DM Server等功能实体组成。

●业务层业务层主要由各种不同的应用服务器与资源服务器组成，提供各种业务（如融合Centrex、会议、IP短消息等）及业务能力（传统智能触发，锚定等）。

●核心层核心层分为如下3个部分：IMS域、CS域和用户数据库。

IMS域各网元主要完成LTE用户注册、鉴权、会话路径控制、业务触发、路由选择、资源控制、域间互通、接入资源控制等功能。

CS域各网元主要实现LTE用户在2G/3G网络下的移动性管理和基本语音业务，包括注册、鉴权、锚定、传统智能、切换、CS语音回落等功能。

用户数据库按照部署方式，可分为融合HLR/HSS和分离HLR/HSS，融合HLR/HSS具有USCDB、HLR、IMS-HSS、SAE-HSS、DNS/ENUM等网络功能实体的功能。

当现网不使用融合HLR/HSS时，可采用分离HLR/HSS，支持在现网已存在的HLR、IMS-HSS和SAE-HSS上实现VoLTE业务（HSS存储与IMS有关的用户与服务信息，包括IMS相关功能，包含CS/PS域的移动用户管理的数据库，HSS是下一代的HLR，全IP化）。
