【CN209845469U】一种PCB板加工用钻孔装置【专利】

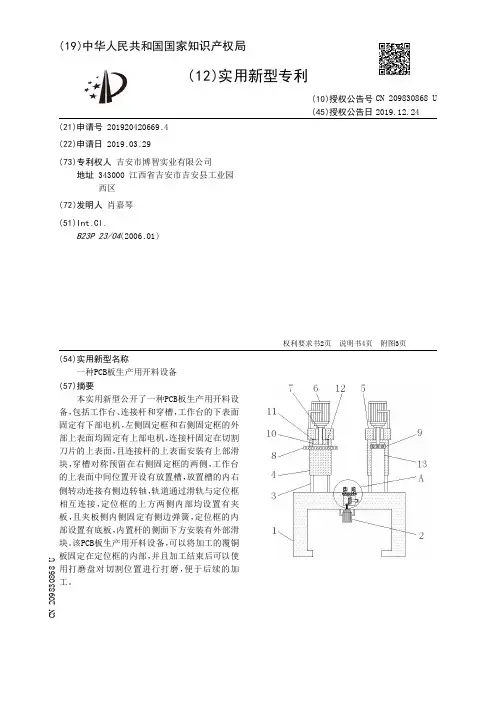

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920420669.4

(22)申请日 2019.03.29

(73)专利权人 吉安市博智实业有限公司地址 343000 江西省吉安市吉安县工业园西区

(72)发明人 肖嘉琴　

(51)Int.Cl.B23P 23/04(2006.01)

(54)实用新型名称一种PCB板生产用开料设备(57)摘要本实用新型公开了一种PCB板生产用开料设备，包括工作台、连接杆和穿槽，工作台的下表面固定有下部电机，左侧固定框和右侧固定框的外部上表面均固定有上部电机，连接杆固定在切割刀片的上表面，且连接杆的上表面安装有上部滑块，穿槽对称预留在右侧固定框的两侧，工作台的上表面中间位置开设有放置槽，放置槽的内右侧转动连接有侧边转轴，轨道通过滑轨与定位框相互连接，定位框的上方两侧内部均设置有夹板，且夹板侧内侧固定有侧边弹簧，定位框的内部设置有底板，内置杆的侧面下方安装有外部滑块。该PCB板生产用开料设备，可以将加工的覆铜板固定在定位框的内部，并且加工结束后可以使用打磨盘对切割位置进行打磨，便于后续的加

工。

权利要求书2页 说明书4页 附图3页CN 209830868 U2019.12.24

CN 209830868

U1.一种PCB板生产用开料设备，包括工作台（1）、连接杆（10）和穿槽（13），其特征在于：

所述工作台（1）的下表面固定有下部电机（2），且工作台（1）的两侧对称设置有内置杆（3），

并且内置杆（3）在左侧固定框（4）和右侧固定框（5）的下表面内部均有设置，所述左侧固定

框（4）和右侧固定框（5）的外部上表面均固定有上部电机（6），且上部电机（6）的下端转动连

接有上部转轴（7），并且左侧固定框（4）和右侧固定框（5）上安装的上部转轴（7）分别与切割

刀片（8）和打磨盘（9）相互连接，所述连接杆（10）固定在切割刀片（8）的上表面，且连接杆
