第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1）u 、i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u >0、i <0；图（b ）中u >0、i >0，元件实际发出还是吸收功率？i u-+元件 iu-+元件（a ） （b ）题1-1图1-4 在指定的电压u 和电流i 的参考方向下，写出题1-4图所示各元件的u 和i 的约束方程（即VCR ）。
i u-+10k Ω iu-+10Ω i u-+10V -+（a ） （b ） （c ）i u-+5V +-iu-+10mAiu-+10mA（d ） （e ） （f ）题1-4图1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
15V+-5Ω2A15V+-5Ω2A15V+-5Ω2A（a ） （b ） （c ）题1-5图1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。
0.5A 2U +-2ΩU+-I 2Ω12V+-2I 11Ω（a ） （b ）题1-16图AI 21-20 试求题1-20图所示电路中控制量u 1及电压u 。
++2V-u 1-+-uu 1+-题1-20图第二章“电阻电路的等效变换”练习题2-1电路如题2-1图所示，已知u S =100V ，R 1=2k Ω，R 2=8k Ω。
试求以下3种情况下的电压u 2和电流i 2、i 3：（1）R 3=8k Ω；（2）R 3=∞（R 3处开路）；（3）R 3=0（R 3处短路）。
u S+-R 2R 3R 1i 2i 3u 2+-题2-1图2-5用△—Y 等效变换法求题2-5图中a 、b 端的等效电阻：（1）将结点①、②、③之间的三个9Ω电阻构成的△形变换为Y 形；（2）将结点①、③、④与作为内部公共结点的②之间的三个9Ω电阻构成的Y 形变换为△形。
9Ω9Ω9Ω9Ω9Ωab①②③④题2-52-11 利用电源的等效变换，求题2-11图所示电路的电流i 。

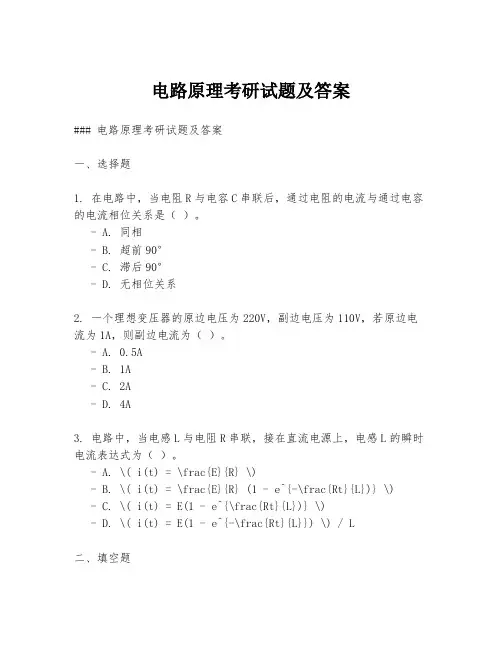

电路原理考研试题及答案### 电路原理考研试题及答案一、选择题1. 在电路中，当电阻R与电容C串联后，通过电阻的电流与通过电容的电流相位关系是（）。
- A. 同相- B. 超前90°- C. 滞后90°- D. 无相位关系2. 一个理想变压器的原边电压为220V，副边电压为110V，若原边电流为1A，则副边电流为（）。
- A. 0.5A- B. 1A- C. 2A- D. 4A3. 电路中，当电感L与电阻R串联，接在直流电源上，电感L的瞬时电流表达式为（）。
- A. \( i(t) = \frac{E}{R} \)- B. \( i(t) = \frac{E}{R} (1 - e^{-\frac{Rt}{L})} \)- C. \( i(t) = E(1 - e^{\frac{Rt}{L})} \)- D. \( i(t) = E(1 - e^{-\frac{Rt}{L}}) \) / L二、填空题1. 电路的功率因数是指电路中视在功率与有功功率的比值，通常用________表示。
2. 一个电路的等效电阻为10Ω，当通过的电流为2A时，其功率为________W。
3. 理想二极管的伏安特性为：正向导通时，电压几乎为零；反向截止时，电流几乎为________。
三、计算题1. 已知电路中有两个电阻R1和R2串联，其电阻值分别为6Ω和4Ω。
当电路两端电压为12V时，求通过R1的电流I1。
2. 考虑一个含有电感L和电阻R的RLC串联谐振电路，已知L=0.5H，C=100μF，R=10Ω。
计算电路的谐振频率，并求谐振时电路的电流。
四、简答题1. 简述什么是电路的最大功率传输定理，并说明其应用。
2. 解释什么是电路的暂态过程，并举例说明其在实际电路中的应用。
答案一、选择题1. 答案：C. 滞后90°2. 答案：C. 2A3. 答案：B. \( i(t) = \frac{E}{R} (1 - e^{-\frac{Rt}{L})} \)二、填空题1. 答案：cosφ2. 答案：40W3. 答案：零三、计算题1. 解：通过R1的电流I1与R2的电流I2相等，由欧姆定律得：\[ I1 = I2 = \frac{V}{R1 + R2} = \frac{12V}{6Ω + 4Ω} = 1.5A \]2. 解：谐振频率f0由以下公式计算：\[ f_0 = \frac{1}{2\pi \sqrt{LC}} \]将给定的L和C值代入，得：\[ f_0 = \frac{1}{2\pi \sqrt{0.5 \times 10^{-3} \times 100 \times 10^{-6}}} \]计算得f0的值。
电路原理试卷及答案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】A 卷一、 填空：要求有计算过程。
(每空5分，共15分)1、图1所示电路中理想电流源的功率为 。
(4分)2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分)五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1I。
图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图所示电路中理想电流源吸收的功率为。
2、图所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
《电路原理》试题A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求•1 I。
图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、Leq =L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则 i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。
《电路原理》试题一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C1=1μF，C2=2μF，电路的总电容为，C1上的电压。
2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R1=10Ω .电源的电动势Us= ，电阻R= 。
3、图一（3）中，L1=1H,L2=2H, 电路ab端口的总电感为。
4、电感量为2mH电感中流有2A的稳定电流，该电感的储能为焦耳。
5、电感具有阻碍电流的作用。
6、图一（6）所示电路，C=100μF，R=5kΩ.电容上的初始电压为10V. 当开关K合上后，电容上的电压随时间的变化关系为。
7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为。
8、图一（8）所示电桥平衡的条件为。
9、若某电路网络中有n个节点，则按基尔霍夫电流定律（KCL）只能写出个独立的节点电流方程。
10、纯电感元件两端电压的相位超前其电流相位 。
11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率为 ， 无功功率为 。
12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ， U 2= .13、若A=5∠53.13o，B=5∠-143.13o，则 .=BA 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为 库仑。
15、频率相同的正弦电流和电压分别为：o), 210sin(+=t U u m ωo), 则u 超前i 。
60sin(-=t I i m ω二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分）1、电容的定义式为：( ).A ． B. C. D. Uq C =q U C =Uq C =C=IU 2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。
A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi；(2) 求•I。
1图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则i、u的相位差为且i u。
4、为提高电路的功率因数，对容性负载，应并接元件。
5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。
电路原理考试及答案————————————————————————————————作者：————————————————————————————————日期：A 卷一、 填空：要求有计算过程。
(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。
(4分) 2、图2所示电路中电流I 为 。
3、图3所示电路中电流U 为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
图4 图5 图6 三、 求图5所示电路中的电压U ab 。
(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) 五、求图7中各二端网络的等效电阻。
(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。
(10分)七、(10分)电路如图9所示。
已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。
(1) 求输入阻抗Zi；(2) 求•I。
1图8 图9B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。
A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。
2、图1.2所示电路中电阻的单位为Ω，则电流I为。
3、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则i、u的相位差为且i u。
电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。
第一章“电路模型和电路定律”练习题1-1 说明题 1-1 图（ a）、（ b）中：（ 1）u、i的参照方向能否关系？（2）ui乘积表示什么功率？（ 3）假如在图（ a）中u>0、i <0；图（ b）中u>0、i >0，元件实质发出仍是汲取功率？元件元件i i+u+u（ a）（ b）题1-1图1-4 在指定的电压u 和电流 i 的参照方向下，写出题1-4图所示各元件的u 和 i的拘束方程（即 VCR）。
10k10i 10Vi i+++u+u u （ a）（ b）（ c）i 5V+i10mA i10mA+u+u+u（ d）（ e）（ f ）题1-4图1-5试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是汲取仍是发出）。
52A++15V515V 2A（ a）（b）题1-5图1-16电路如题1-16 图所示，试求每个元件发出或汲取的功率。
2I12+++U2U2V（a）题 1-16 图+515V2A（ c）A2I11I 2（b）1-20试求题1-20图所示电路中控制量u1及电压 u。
1k10k++++u1u10u12V题 1-20 图第二章“电阻电路的等效变换”练习题2-1电路如题2-1和电流 i 2、 i图所示，已知3：（1）R3=8ku S=100V，R1=2k，R2=8k。
试求以下 3 种状况下的电压；（ 2）R3=（R3处开路）；（3）R3=0（R3处短路）。
u2R1i2+i3+R2u2R3 u S题2-1 图2-5 用△— Y 等效变换法求题2-5 图中 a、b 端的等效电阻：（1）将结点①、②、③之间的三个 9 电阻组成的△形变换为 Y 形；（2）将结点①、③、④与作为内部公共结点的②之间的三个 9 电阻组成的 Y 形变换为△形。
①a999②③99b④题 2-52-11利用电源的等效变换，求题2-11 图所示电路的电流i 。
1A4424i+++1010 10V4V6V题 2-11 图2-13 题 2-13图所示电路中R1 R3 R4， R22R1，CCVS的电压u c4R1i1，利用电源的等效变换求电压u10。
《电路原理》试题一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C 1=1μF ，C 2=2μF ，电路的总电容为 ，C 1上的电压 。
2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R 1=10Ω .电源的电动势Us= ，电阻R= 。
3、图一（3）中，L 1=1H,L 2=2H, 电路ab 端口的总电感为 。
4、电感量为2mH 电感中流有2A 的稳定电流，该电感的储能为 焦耳。
5、电感具有阻碍电流 的作用。
6、图一（6）所示电路，C=100μF ，R=5k Ω.电容上的初始电压为10V. 当开关K 合上后，电容上的电压随时间的变化关系为 。
7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为 。
8、图一（8）所示电桥平衡的条件为 。
9、若某电路网络中有n 个节点，则按基尔霍夫电流定律（KCL ）只能写出个独立的节点电流方程。
10、纯电感元件两端电压的相位超前其电流相位 。
11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率为 ， 无功功率为 。
12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ， U 2= . 13、若A=5∠53.13º，B=5∠-143.13º，则=BA. 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为库仑。
15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。
二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分） 1、 电容的定义式为：( ).A ．UqC =B. q U C =C. Uq C =D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。
A. 29ΩB. 10ΩC.5ΩD. 7Ω 3、图二（3）电路中，I=3A,R 1=12Ω,R 2=6Ω,则流过R 1电阻的电流为（ ）。
A ．2A B. 1A C. 0.5A D. 1.5A4、电路图二（4）中，A 为一节点，而且I 1=2A,I 2=3A,I 3=1A,则I 4的电流为（ ）。
A. 2AB.6AC.0AD.-2A 5、电容C=0.01F 与电阻R=1Ω串联，对于100=ω的电信号,它们的总阻抗为（ ）。
A ．(1+j)Ω B.(1-j)Ω C.(-j)Ω D. 2Ω 6、电感L=0.01H 与电阻R=1Ω并联，对于100=ω的电信号，它们的总阻抗为（ ）。
A.(1+j)ΩB.(1-j)ΩC.(j-1)ΩD. [(j+1)/2] Ω 7、图二（7）的电路中，每个电阻R 的阻值均为4Ω，则a 、b端口的电阻为（ ）。
A ．16Ω B.4Ω C.1Ω D.8Ω 8、容量为100μF 的电容器两端的电圧为200V ，则电容器的储能为（ ）。
A ．2J B.200J C.20000J D.100J9、容量为C 的电容原有电压为U 0，它通过电阻R 的闭合电路放电，从接通电路开始计时，电容上的电压随时间的变化关系为（ ）。
A ．RCteU 0 B.t RCeU 10 C.t RCeU 10-D.t RC eU 010、一个电压为U 0的直流恒压源，通过开关K 与电感L 和电阻R 串联构成闭合回路。
现以开关闭合时开始计时，通过电感的电流为（ ）。
A ．)1(0t L R e R U -- B.)1(0t R L e R U -- C.)1(0t L R e R U - D. )1(1t RL e RU --三、是非题（本题共10小题，每小题1分。
在正确的表述括号中打“√”，错误的表述括号中打“×”）1、在直流电路中，电流总是从电位高流向电位低。
（ ）2、对于任一集中参数电路中的任一回路，在任一时间，沿回路的各支路电压的代数和等于零。
（ ）3、两的电阻并联后的总电阻阻值比它们当中任何一个都小。
（ ）4、电流源(恒流源)两端的电压总是不变的。
（ ）5、视在功率等于有功率与无功功率之和。
（ ）6、对于感性负载900≤〈Z θº. ( )7、周期性正弦电压最大值U m 与有效值U 的关系为2m U U =。
（ ）8、角频率ω与周期f 之间的关系为πω2=f . ( )9、在二端网络中，有功功率与视在功率的比值称为功率因数。
（ ） 10、二极管是非线性电阻元件。
（ ）四、计算题（本题共4小题，每小题10分，共40 分）1、 图四(1)所示的电路中，C 、D 间是断开的，R 1=4Ω，R 2=2Ω，求U AB 和U CD 。
若在C 、D 间接一电压源Us ，问Us 为何值时可使通过它的电流为零。
2、对于图四(2)所示的电路中，R 1=20Ω，R 2=5Ω,R 3=6Ω试求R 1、R 2和R 3三个电阻消耗的功率。
3、用支路电流法求图四(3)所示电路的各支路电流及两电源提供的总功率。
图中R 1=4Ω,R 2=2Ω，R 3=8Ω.4、计算图四（4）所示二端网络吸收的有功功率、无功功率，并计算其视在功率和功率因数。
其中,())(2sin 25V t t u =, R 1=1Ω, R 2=2Ω。
《电路原理》试题参考答案一、填空题（本题共15小题，每小题2分，共30分） 1、0.667μF, 66.7V 2、20V ， 10Ω 3、2/3H 4、4×10-3 5、变化 6、10t e 2- V 7、电动势 8、R 1·R 4=R 3·R2 9、n-1 10、90º 11、0 ，CX U 2 12、17.5，7.513、1∠-163.74º 14、0.115、270º二、选择题（本题共10小题，每小题2分，共20分。
在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。
错选或不选均无分） 1、A 2、C 3、B 4、D 5、B 6、D 7、C 8、A 9、C10、A三、是非题（本题共10小题，每小题1分。
在正确的表述括号中打“√”，错误的表述括号中打“×”）1、×2、√3、√4、×5、×6、√7、√8、×9、√ 10、√四、计算题（共4小题，每小题10分，共40 分）2、 图四(1)所示的电路中，C 、D 间是断开的，R1=4Ω，R2=2Ω，求U AB 和U CD 。
若在C 、D 间接一电压源Us ，问Us 为何值时可使通过它的电流为零。
解：由电路图知，U AB =3×4=12V. ( 3分) 由于C 、D 断路，所以U AB =U CD =12V . (3分)若在C 、D 处加一电源U S =12V ，如图图四（1-1）所示，通过U S 电源的电流为零。
(4分)2、对于图四(2)所示的电路中，R1=20Ω，R2=5Ω,R3=6Ω试求R1、R2和R3三个电阻消耗的功率。
解：由电压源与二端网络并联的等效电路可得图四（2-1）电路。
(4分)设流过电阻R 1、R 2、R 3的电流分别是I 1、I 2、I 3。
A VI 25205206253=Ω⎪⎭⎫ ⎝⎛+⨯+=(1分)()A AI 4.0520251=Ω+⨯Ω=（1分）I 2=I 3-I 1=1.6A （1分）各电阻消耗的功率为P 1=3.2W （1分） P 2=12.8W （1分） P 3=24W （1分）3、用支路电流法求图四(3)所示电路的各支路电流及两电源提供的总功率。
图中R 1=4Ω,R 2=2Ω，R 3=8Ω.解：设各支路的电流I1、I2、I3，如图所示。
对于节点A ：-I 1+I 2+I 3=0 (2分) 对于回路1：4I 1+8I 3=-5-3= -8 （2分） 对于回路2：2I 2-8I 3=3 （2分） 解得，I 1= -1A ， I 2= -0.5A ，I 3= -0.5A （3分） P S =5×1+3×0.5=6.5W （1分）4、计算图四（4）所示二端网络吸收的有功功率、无功功率，并计算其视在功率和功率因数。
其中,())(2sin 25V t t u =,R 1=1Ω,R 2=2Ω。
解：端口电压为︒∠=05U.对于2=ω, X C = - 2j , X L =1j . 端口阻抗为()()()()()Ω-=-++-+=j j j j j Z 34221221 (2分) 端口电流：︒-∠=-=4.18953.3345jIA （2分）有功功率：()W P 75.18]4.180cos[953.35=︒--︒⨯= （2分） 无功功率：VA Q 24.64.18sin 953.35=︒⨯= （2分） 视在功率：VA Q P S 764.1922=+= （1分） 功率因数：95.0cos ==SPϕ （1分）。
