76ghz车辆无线电设备射频指标技术要求及测试方法《76ghz车辆无线电设备射频指标技术要求及测试方法》一、引言在当今高科技发展的时代，车辆无线电设备的射频指标技术要求及测试方法越来越受到重视。

射频（Radio Frequency）技术是指在无线通信中传输信号所采用的一种技术，其在车辆通讯系统中的应用日益广泛。

本篇文章将围绕76ghz车辆无线电设备的射频指标技术要求及测试方法展开全面的探讨，深入分析其原理、应用和测试方法。

二、理论基础 1. 76ghz车辆无线电设备的射频技术概述 76ghz车辆无线电设备是指在车辆通讯系统中使用的无线电设备，其工作频率为76GHz。

射频技术在车联网、智能交通等领域发挥着重要作用，而76ghz频段的射频技术因其高频、大带宽等特点而备受关注。

1.射频指标技术要求在车辆无线电设备的设计和生产中，需要满足一定的射频指标技术要求，包括但不限于发射功率、频偏、带宽、调制度等。

这些技术要求对于保证设备在复杂环境下的稳定工作至关重要。

2.测试方法为了验证车辆无线电设备是否满足射频指标技术要求，需要进行一系列的测试。

常见的测试方法包括功率测试、频谱测试、调制度测试、接收灵敏度测试等。

这些测试方法可以全面客观地评估设备的射频性能。

三、技术要求及测试方法详解 1. 发射功率发射功率是衡量车辆无线电设备发射信号强度的重要指标，其测试方法主要包括功率分布测试和功率稳定性测试。

这两项测试可以评估设备的发射功率是否稳定、符合要求。

1.频偏频偏是指设备发射频率与标准频率之间的偏差，其测试方法主要包括频谱测试和频率精度测试。

通过这些测试方法可以评估设备的频率稳定性和精度。

2.带宽带宽是指设备发射信号的频率范围，其测试方法主要包括信号调制宽度测试和频谱带宽测试。

这些测试方法可以评估设备发射信号的带宽是否符合要求。

3.调制度调制度是指设备发射信号的调制深度，其测试方法主要包括调制度饱和度测试和调制度线性度测试。

射频电路测试技术与方法探讨随着通信领域的不断发展，射频电路已经逐渐成为了无线通信中不可或缺的一部分。

但是射频电路的测试技术与方法却一直是十分重要的一环，错误的测试方法不仅会导致不准确的测试结果，还会损害设备，因此在射频电路测试方面，我们需要对技术与方法有更深入的了解。

一、射频电路测试基础知识射频电路通常用于无线通信，它是指一种由射频信号微波组成的系统。

常见的射频电路主要包括前端芯片、射频功率放大器、天线等组件。

在射频电路测试中，需要考虑的重要参数主要有以下几个：1. 频率范围射频电路的频率范围通常包括了从几千赫兹到几千兆赫兹的全频段。

测试频率的选择需要根据被测试电路的频响特性来确定，通常可以选择两种测试方法——频率扫描法和恒功率测试法。

2. 功率范围射频电路通常会涉及到功率的测量，功率的单位是分贝（dB），测试功率的范围通常包括了从毫瓦到瓦的功率范围。

3. 带宽带宽通常指射频信号的传输带宽，测试时需要考虑到被测试电路的信号带宽和仪器的带宽匹配问题，以确保准确的测试结果。

二、射频电路测试的方法1. 矢量网络分析仪测试法矢量网络分析仪是一种可以测量射频网络参数的仪器。

它可以通过测量信号输入和输出之间的相位和幅值得到网络参数。

它不仅可以测量S参数，还可以测量其他各种网络参数，如功率、截止频率、阻抗匹配等。

使用矢量网络分析仪进行射频电路测试的优点是：（1）测量精度高（2）兼容性强（3）测试时间短（4）测试范围广2. 调谐法测试法调谐法测试法是一种非常直接有效的电路测试方法，它是通过改变电路的元件值来测试电路的响应特性。

这种方法需要有一定的先验知识，以便根据实验数据来调整电路元件的值，以获得所需的响应特性。

这种方法的优点是：测试数据准确、易于操作，并且不需要很高的仪器精度，但需要有一定的经验才能进行。

3. 直接度测试法直接度测试法是一种基于传输线上的电场强度和磁场强度的测试方法。

这种方法可以测量传输线的电阻、电抗、电感和电容等参数。

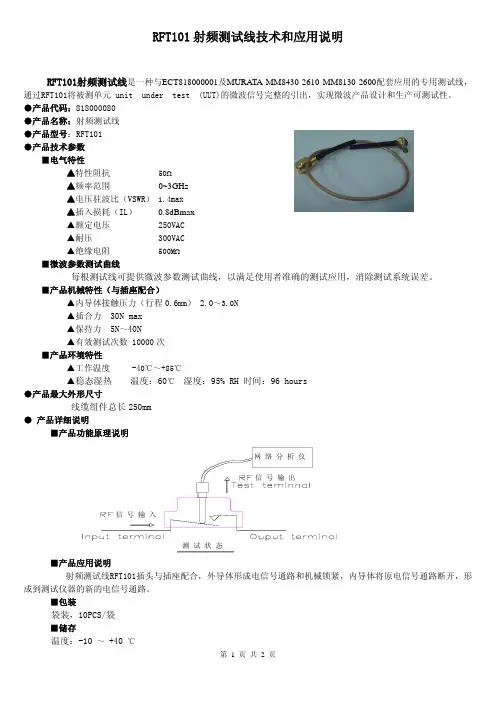

RFT101射频测试线技术和应用说明RFT101射频测试线是一种与ECT818000001及MURATA MM8430-2610 MM8130-2600配套应用的专用测试线，通过RFT101将被测单元 unit under test (UUT)的微波信号完整的引出，实现微波产品设计和生产可测试性。

●产品代码：818000080●产品名称：射频测试线●产品型号：RFT101●产品技术参数■电气特性▲特性阻抗 50Ω▲频率范围 0~3GHz▲电压驻波比（VSWR） 1.4max▲插入损耗（IL） 0.8dBmax▲额定电压 250VAC▲耐压 300VAC▲绝缘电阻 500M Ω■微波参数测试曲线每根测试线可提供微波参数测试曲线，以满足使用者准确的测试应用，消除测试系统误差。

■产品机械特性（与插座配合）▲内导体接触压力（行程0.6mm） 2.0～3.0N▲插合力 30N max▲保持力 5N ～40N▲有效测试次数 10000次■产品环境特性▲工作温度 -40℃～+85℃▲稳态湿热 温度：60℃ 湿度：95% RH 时间：96 hours●产品最大外形尺寸线缆组件总长250mm● 产品详细说明■产品功能原理说明 网络分析仪测试状态信号输入信号输出■产品应用说明射频测试线RFT101插头与插座配合，外导体形成电信号通路和机械锁紧，内导体将原电信号通路断开，形成到测试仪器的新的电信号通路。

■包装袋装，10PCS/袋■储存温度：-10 ～ +40 ℃湿度：15 ～ 85 % RH周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存，贮存期自生产日期不超过半年有效期。

■互配关系与ECT818000001及MURATA MM8430-2610 MM8130-2600配套应用，完成定量测试微波电路功能 ■工艺使用SMA端先与测试仪器连接，测试端手动与配套插座插合，注意应用过程中尽可能减少外力干扰。

●产品图形■产品外形和功能图■配套应用插座外形图（ECT818000001）。

示波器的射频测量和分析技巧射频测量和分析技术是现代通信、无线电和电子领域中的关键技术之一。

示波器作为一种重要的测量仪器，被广泛用于射频电路的测试和分析。

本文将介绍示波器在射频测量和分析中的常用技巧和方法，以帮助读者更好地理解和应用这一技术。

一、示波器的基本原理简介示波器是一种用于测量电信号波形的仪器。

它通过将待测信号连接到水平和垂直偏转系统，可以显示出信号的波形和特征。

示波器主要由示波管、扫描电路、触发电路和垂直放大器等组成。

二、射频信号的测量技巧1. 垂直放大器的设置在射频测量中，正确设置垂直放大器是非常关键的。

首先，选择适当的垂直增益，使得待测信号能够充分展示在示波器的屏幕上；其次，根据信号的幅度范围选择合适的垂直灵敏度，确保信号能够在示波器的垂直方向上合理分布。

2. 水平扫描的设置对于射频信号的测量，正确设置水平扫描参数也非常重要。

首先，通过调整扫描速率和时间基准，使得待测信号的周期和特征能够在示波器屏幕上得以清晰显示；其次，选择合适的水平灵敏度，确保信号能够在示波器的水平方向上合理分布。

3. 触发电路的应用射频信号的触发对于测量和分析来说是至关重要的。

通过调整触发电路的阈值和触发方式，可以实现对特定信号的检测和显示。

在射频测量中，通常选择边沿触发方式，并根据信号波形的特点调整触发电平和触发延迟，以确保触发的准确性和稳定性。

三、射频信号的分析技巧1. 频率测量示波器可以通过测量信号的周期或脉宽，计算出信号的频率。

在射频测量中，通常选择自动或单次测量模式，并利用示波器上的软件工具实现频率的测量和分析。

2. 波形分析示波器通过显示信号的波形和特征，可以对射频信号进行进一步的分析。

通过观察波形的振幅、频率、相位和时序等参数，可以判断信号的稳定性、失真情况和干扰程度，从而指导后续的电路设计和优化。

3. 频谱分析频谱分析是射频信号分析中常用的方法之一。

示波器可以通过傅里叶变换将时域信号转换为频域信号，并显示出信号的频谱分布。

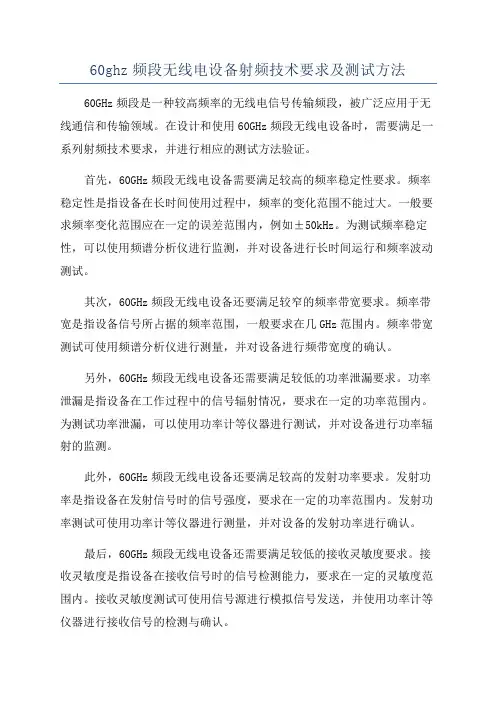

60ghz频段无线电设备射频技术要求及测试方法60GHz频段是一种较高频率的无线电信号传输频段，被广泛应用于无线通信和传输领域。

在设计和使用60GHz频段无线电设备时，需要满足一系列射频技术要求，并进行相应的测试方法验证。

首先，60GHz频段无线电设备需要满足较高的频率稳定性要求。

频率稳定性是指设备在长时间使用过程中，频率的变化范围不能过大。

一般要求频率变化范围应在一定的误差范围内，例如±50kHz。

为测试频率稳定性，可以使用频谱分析仪进行监测，并对设备进行长时间运行和频率波动测试。

其次，60GHz频段无线电设备还要满足较窄的频率带宽要求。

频率带宽是指设备信号所占据的频率范围，一般要求在几GHz范围内。

频率带宽测试可使用频谱分析仪进行测量，并对设备进行频带宽度的确认。

另外，60GHz频段无线电设备还需要满足较低的功率泄漏要求。

功率泄漏是指设备在工作过程中的信号辐射情况，要求在一定的功率范围内。

为测试功率泄漏，可以使用功率计等仪器进行测试，并对设备进行功率辐射的监测。

此外，60GHz频段无线电设备还要满足较高的发射功率要求。

发射功率是指设备在发射信号时的信号强度，要求在一定的功率范围内。

发射功率测试可使用功率计等仪器进行测量，并对设备的发射功率进行确认。

最后，60GHz频段无线电设备还需要满足较低的接收灵敏度要求。

接收灵敏度是指设备在接收信号时的信号检测能力，要求在一定的灵敏度范围内。

接收灵敏度测试可使用信号源进行模拟信号发送，并使用功率计等仪器进行接收信号的检测与确认。

综上所述，60GHz频段无线电设备在射频技术要求方面主要包括频率稳定性、频率带宽、功率泄漏、发射功率和接收灵敏度等方面的要求。

针对这些要求，可以使用频谱分析仪、功率计和信号源等仪器进行测试，并对设备的性能进行评估和验证。

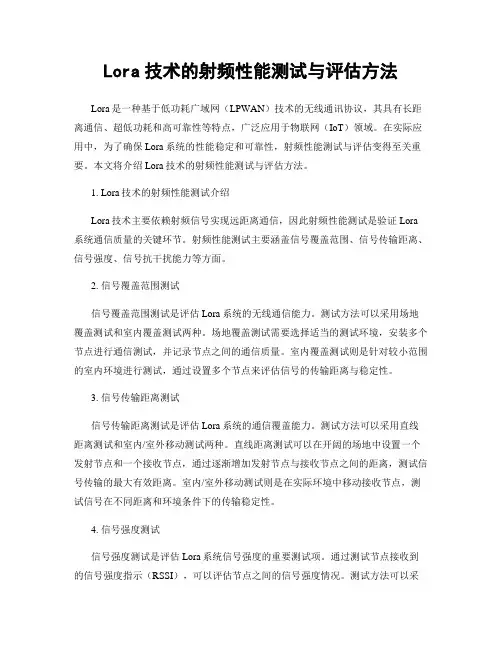

Lora技术的射频性能测试与评估方法Lora是一种基于低功耗广域网（LPWAN）技术的无线通讯协议，其具有长距离通信、超低功耗和高可靠性等特点，广泛应用于物联网（IoT）领域。

在实际应用中，为了确保Lora系统的性能稳定和可靠性，射频性能测试与评估变得至关重要。

本文将介绍Lora技术的射频性能测试与评估方法。

1. Lora技术的射频性能测试介绍Lora技术主要依赖射频信号实现远距离通信，因此射频性能测试是验证Lora 系统通信质量的关键环节。

射频性能测试主要涵盖信号覆盖范围、信号传输距离、信号强度、信号抗干扰能力等方面。

2. 信号覆盖范围测试信号覆盖范围测试是评估Lora系统的无线通信能力。

测试方法可以采用场地覆盖测试和室内覆盖测试两种。

场地覆盖测试需要选择适当的测试环境，安装多个节点进行通信测试，并记录节点之间的通信质量。

室内覆盖测试则是针对较小范围的室内环境进行测试，通过设置多个节点来评估信号的传输距离与稳定性。

3. 信号传输距离测试信号传输距离测试是评估Lora系统的通信覆盖能力。

测试方法可以采用直线距离测试和室内/室外移动测试两种。

直线距离测试可以在开阔的场地中设置一个发射节点和一个接收节点，通过逐渐增加发射节点与接收节点之间的距离，测试信号传输的最大有效距离。

室内/室外移动测试则是在实际环境中移动接收节点，测试信号在不同距离和环境条件下的传输稳定性。

4. 信号强度测试信号强度测试是评估Lora系统信号强度的重要测试项。

通过测试节点接收到的信号强度指示（RSSI），可以评估节点之间的信号强度情况。

测试方法可以采用RSSI测量仪或专业测试设备，通过接收节点测量和记录信号的强度值。

同时，还可以通过测试不同发射功率的节点，评估节点的发射功率与信号强度之间的关系。

5. 信号抗干扰能力测试信号抗干扰能力测试是评估Lora系统在强干扰环境下的通信能力。

测试方法可以采用强干扰源和干扰噪声发生器，模拟不同干扰情况下的工作环境。

MIMO通信系统的射频测试随着每一代技术的进步，无线通信系统不断实现比以前更高的数据吞吐量。

从历史上看，这个成绩是通过更宽的通道带宽、频谱利用技术(如正交频分复用 (OFDM)),以及更复杂的调制类型来实现的。

增加无线通道带宽的最近创新技术之一是多输入多输出(MIMO)系统。

这种技术在许多无线标准中得到了实现，包括IEEE 802.11n、WiMAX和长期演进(LTE)等。

实现MIMO通信系统的前提，是可以通过使用相同物理频谱内的多个“通道”来提高使用有限频谱带宽的通信系统的数据速率。

为做到这一点，发射机需要使用多个发射天线，每个天线发射一个独特的经过调制的信号。

接收机也使用多个天线，并且只需少量信号处理就能分离和解码各个通道，这种技术被称为空间复用。

正如人们期望的那样，这种系统的最大数据速率与通道数量成正比。

在目前的MIMO收发器中，一般配置范围从2x2至4x4，后者具有4个发射天线和4个接收天线。

精确测试MIMO收发器需要采用先进的信号处理算法来复用和解复用各个空间数据流，并实现射频矢量信号发生器和分析仪各通道之间的严格同步。

MIMO系统测试面临的挑战，在于分离每个空间数据流比较复杂。

在商用领域，MIMO收发器可以通过对接收信号应用通道矩阵来实现每个空间数据流的分离。

这种矩阵对系统中的每个通道来说就是一组相位和增益特性，因此在测试MIMO设备时，仪器必须能够通过应用相似的通道矩阵来分离每个通道。

MIMO测试对仪器的同步要求是测试行业中最难实现的。

在MIMO测试系统中，多通道射频仪器的每个通道必须实现真正的通道至通道相位一致性。

为做到真正的相位一致性，要求每台射频仪器之间的所有合成本振(LO)、模数转换器/数模转换器(ADC/DAC)采样时钟和启动触发器直接同步。

幸运的是，软件定义PXI仪器可以轻松满足MIMO同步要求。

这种仪器采用模块化架构，所有时钟信号都可以共享。

60ghz频段无线电设备射频技术要求及测试方法一、射频技术要求1.瑞利准则：60GHz频段的传播特性与其他低频段频率不同，能够实现高速率和短距离的数据传输。

然而，由于瑞利准则的影响，60GHz频段的信号很容易受到障碍物和传播损耗的影响，因此必须有良好的空间规划和反射率。

2. 多径干扰管理：由于60GHz频段的多径干扰较严重，需要采用合适的技术手段进行多径干扰的管理，如波束成形（beamforming）和多用户MIMO（多输入多输出）等技术。

3.模拟前端技术：由于60GHz频段的波长较短，导致射频前端的损耗较大。

因此，需要采用高增益和低噪声的射频前端设计，以提高接收灵敏度和传输距离。

4.自适应调制与编码：考虑到60GHz频段容易受到信号衰落的影响，在射频技术上需要采用自适应调制与编码技术，以提高信号的容错性和可靠性。

二、测试方法1.信号质量测试：通过测量射频设备在60GHz频段的信号质量参数，如信噪比、信号衰减等，评估其性能。

可以使用频谱分析仪、信号源和功率计等设备进行测量。

2.数据传输性能测试：通过在实际环境下进行数据传输测试，评估60GHz频段无线电设备的传输速率、传输距离和传输可靠性等性能指标。

测试中可以使用特定应用程序或测试设备，并测量数据传输速率、传输延迟和误码率等参数。

3.多径干扰测试：通过在复杂的环境中进行多径干扰测试，评估60GHz频段无线电设备对多径干扰的抵抗能力。

可以使用多径信道仿真工具或特定的测试设备，进行多径干扰测试，并评估设备的传输质量和性能。

4.障碍物穿透测试：由于60GHz频段的信号容易受到障碍物的影响，测试时需要模拟不同类型的障碍物（如墙壁、家具等）对信号的衰减程度。

可以使用射频信号发生器、功率计和频谱分析仪等设备进行测试，并评估设备在不同障碍物条件下的传输性能和覆盖范围。

总结：60GHz频段的无线电设备在射频技术要求上需要考虑瑞利准则、多径干扰管理、模拟前端技术和自适应调制与编码等因素。

视频监控系统无线传输设备射频技术指标与测试1 范围本标准规定了工作在336MHz~344MHz或1785MHz~1805MHz频段视频监控系统无线传输设备的主要射频技术参数、限值要求和测试方法。

本标准适用于工作在336MHz~344MHz或1785MHz~1805MHz频段视频监控系统中的无线传输设备，包括基站、中继台和便携台等设备。

2 技术要求2.1 通用技术要求2.1.1 工作频率2.1.1.1 概述视频监控系统无线传输设备的用户应按照国家无线电管理部门的相关规定申请台站执照，并按照执照中指配的工作信道使用，不可随意更改工作信道。

2.1.1.2 336MHz~344MHz频段视频监控系统无线传输设备336MHz~344MHz频段视频监控系统无线传输设备的信道间隔为2MHz。

336MHz~344MHz频段视频监控系统无线传输设备的中心频率可由公式（1）得出： (1)f=N+2337⨯c式中：f——设备工作中心频率，单位为MHz；cN——整数，取值范围0~3。

2.1.1.3 1785MHz～1805MHz频段视频监控系统无线传输设备1785MHz～1805MHz频段视频监控系统无线设备可使用250kHz或者500kHz信道间隔。

基站和终端设备允许多信道合并使用，基站最大允许使用5MHz，终端类设备最大允许使用1MHz。

当信道间隔为250kHz时，其设备工作中心频率见公式（2）：+=）f+（N.01785⨯125125. (2)c式中：f——设备工作中心频率，单位为MHz；cN——整数，取值范围1~80。

当信道间隔为500kHz时，其设备工作中心频率见公式（3）：=）++f（N11785⨯5.0125. (3)c式中：f——设备工作中心频率，单位为MHz；cN——整数，取值范围1~40。

2.1.2 天线端口视频监控无线传输设备的天线端口分别开路、短路3min后，其射频性能不变。

视频监控无线传输设备天线端口阻抗为50 。

警用数字集群(pdt)通信系统射频设备技术要求和测试方法1. 引言1.1 背景近年来，数字通信技术迅猛发展，尤其是在警用领域中，警用数字集群通信系统逐渐成为一种重要的通信手段。

该系统能够有效提升警察部门的通信效率和应急响应能力，实现信息的快速传输和共享。

然而，在使用警用数字集群通信系统时，面临着射频设备技术要求和测试方法等方面的挑战。

1.2 研究目的本文旨在对警用数字集群通信系统射频设备技术要求和测试方法进行深入分析，并提出解决方案。

通过对射频设备技术要求的分析，可以确保该系统在不同环境下具有足够的频率覆盖范围、功率输出以及敏感度与抗干扰能力。

同时，探讨适合该系统的测试方法可以保证设备符合相关标准，并提供可靠的数据支持。

1.3 意义与价值警用数字集群通信系统作为公安部门重要工具之一，对于日常执勤、紧急救援和反恐任务等方面都起到了关键作用。

因此，对该系统的射频设备技术要求和测试方法进行研究具有重要意义和价值。

通过合理的技术要求和科学有效的测试方法，可以确保警用数字集群通信系统在各种复杂环境下的可靠性和稳定性，提高公安工作效率，维护社会治安。

以上是文章“1. 引言”部分的内容，针对背景、研究目的以及意义与价值进行了详细描述。

接下来将展开讨论警用数字集群通信系统概述、射频设备技术要求分析、测试方法探讨以及结论与展望等相关内容，以全面阐述警用数字集群通信系统射频设备技术要求和测试方法。

2. 警用数字集群通信系统概述2.1 技术发展历程警用数字集群通信系统是随着现代化社会的发展而逐渐兴起的一种先进通信技术。

在过去，传统的模拟通信系统无法满足警察部门在应急救援、执法行动等方面的需求。

因此，人们开始探索新型的数字集群通信系统来弥补这些不足之处。

首次引入数字集群通信技术的警用系统可以追溯到20世纪80年代末和90年代初。

当时，一些国家开始开发基于数字频率调制（FM）技术的警用通信系统，并相继推出了第一代数字集群通信设备。

rf测试内容及原理RF（Radio Frequency）测试是指对无线通信设备的射频性能进行测试和评估的过程。

它主要通过测量和分析设备在射频频段的特性和性能，如发送和接收功率、灵敏度、频率稳定性、通信距离、抗干扰能力等。

RF测试是确保无线设备在不同工作环境下可靠工作的重要环节。

在RF测试中，传统的测试方法通常包括发射功率测试、接收灵敏度测试、频率误差测试、频率稳定性测试、谐波测试、杂散测试等。

这些测试通过使用信号发生器、功率计、频谱仪、射频信号分析仪等专业测试设备来模拟和检测设备在特定测试条件下的性能。

RF测试的原理主要基于电磁波传播和接收的原理。

射频信号的传输是通过无线电波来实现的，它们在空间中以电磁波的形式传达。

在测试中，我们使用测试设备产生并接收这些电磁波，并通过对信号的测量和分析来评估设备的性能。

发射功率测试主要是测量设备发送信号时的输出功率，这可以通过在设备的发射端连接功率计来实现。

接收灵敏度测试则是测量设备能够接收并正确解码信号的最低输入功率。

这一测试需要在一定的信噪比条件下进行，可以通过降低输入信号的功率来确定设备的接收灵敏度。

频率误差测试和频率稳定性测试是用来测量设备在发送或接收信号时的频率准确性和稳定性。

这些测试通常使用频谱仪等设备来分析设备的频率特性。

谐波测试和杂散测试则是评估设备对非期望信号的抑制能力。

在测试中，通过在设备的输入端加入不同频率的干扰信号，然后测量设备输出信号中的谐波和杂散成分，以评估设备对干扰的响应能力。

总之，RF测试是通过测试设备在射频频段的性能指标来评估设备的射频性能。

通过采用一系列的测试方法和专业的测试设备，可以确保无线设备在不同工作环境中的可靠性和稳定性。

tws的rf测试标准"TWS"可能指的是"True Wireless Stereo"，这是指真无线立体声技术，通常用于描述无线耳机或耳塞等设备。

而"RF测试"则是射频测试，用于评估和验证设备的射频性能。

对于TWS设备的RF测试，具体的标准和测试要求可能取决于所在的国家/地区、设备类型以及所使用的射频技术标准。

以下是一些可能与TWS设备的RF测试相关的标准和测试方面的考虑：1.无线通信标准：TWS设备可能使用蓝牙技术或其他无线通信技术。

对于蓝牙，可能需要符合Bluetooth SIG（Special InterestGroup）的相关规范。

不同版本的蓝牙标准（如Bluetooth 4.0、Bluetooth 5.0等）可能具有不同的测试要求。

2.频谱合规性：TWS设备在使用射频频谱时，需要确保符合国家/地区颁布的频谱规定。

这可能涉及到频率范围、发射功率限制等方面的测试。

3.距离测试：TWS设备的射频性能可能需要在不同距离下进行测试，以确保在一定范围内保持可靠的通信。

4.抗干扰性测试：在真实环境中，可能存在其他无线设备、电子设备等可能对TWS设备产生干扰的因素。

因此，抗干扰性测试也是重要的一部分。

5.认证：一些国家或地区可能要求通过特定的认证程序，如FCC（美国联邦通信委员会）、CE（欧洲共同体）等，以确保设备符合相关的射频规范。

请注意，确切的测试标准可能会因地区而异，而具体的测试要求可能会受到设备类型和使用的射频技术的影响。

在进行RF测试时，建议参考所在地区的相关法规和标准，并可能需要咨询专业的射频测试机构。
