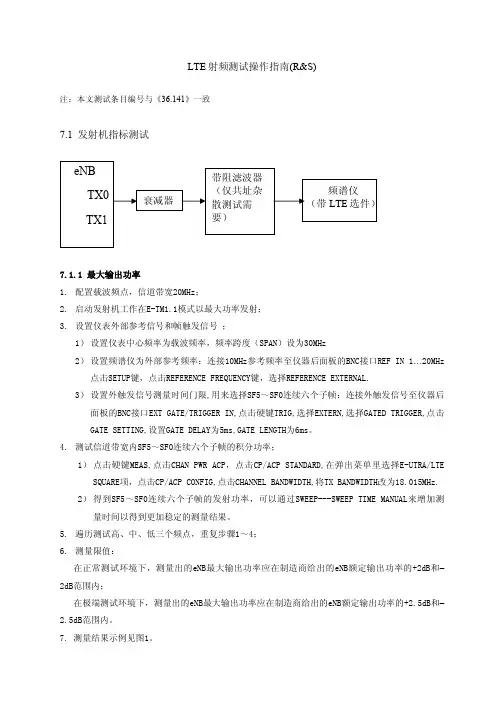

LTE 硬件RF测试介绍

LTE 射频测试操作指南(R&S)
注：本文测试条目编号与《36.141》一致
7.1 发射机指标测试
eNB TX0 TX1
衰减器
带阻滤波器 （仅共址杂 散测试需 要）
频谱仪 （带 LTE 选件）
7.1.1 最大输出功率 1. 配置载波频点，信道带宽20MHz； 2. 启动发射机工作在E-TM1.1模式以最大功率发射； 3. 设置仪表外部参考信号和帧触发信号 ；
图2 RE功率测量结果示图
7.1.3 总功率动态范围 1. 配置载波频点，信道带宽20MHz； 2. 启动发射机工作在E-TM3.1模式以最大功率发射 3. 进 入 LTE 测 试 选 件 ， 点 击 FILE---LOAD DEMOD SETTING, 在 弹 出 的 菜 单 中 选 择 E-TM 3_1_20MHz.ALLOCATION, 点 击 MEAS---GENERAL SETTING, 在 弹 出 的 菜 单 中 设 置 双 工 方 式 （DUPLEXING）:TDD； 链路方向（LINK DIRECTION）：DOWNLINK；频率（FREQUENCY）:发射机载波 频率；被分析信号来源（INPUT SOURCE）:RF；自动幅度电平（AUTO LEVEL）:YES。设置完毕之 后，点击主界面的单次测量（RUN SGL）,得到测量结果，点击主界面的列表显示（DISPLAY LIST）, 其中的OSTP（OFDM Symbol Transmit Power）测量结果中的平均值（MEAN）即OFDM Symbol的平均 功率P1。 4. 步骤 3 中的调用下行解调设置见图 3,通用设置见图 4
5. eNB 在不同调制方式下的发射信号的 EVM 满足下表：
Modulation scheme for PDSCH

1.000
结论类

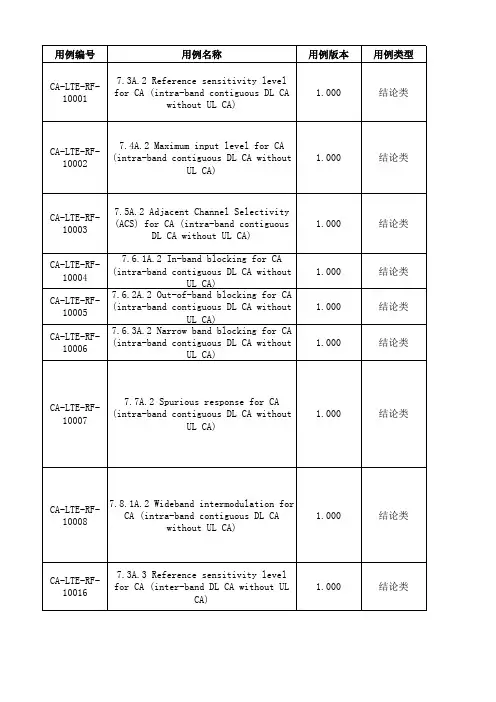

CA-LTE-RF10004 CA-LTE-RF10005 CA-LTE-RF10006
1.000
结论类
1.000
结论类
1.000
结论类
CA-LTE-RF10007
7.7A.2 Spurious response for CA (intra-band contiguous DL CA without UL CA)
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
CA LTE RF
与系统无关
必选
To verify that UE transmitter does not cause unacceptable interference to adjacent channels in terms of Adjacent Channel Leakage power Ratio To verify that UE transmitter does not cause unacceptable interference to other channels or other systems in terms of transmitter spurious emissions. To verify that UE transmitter does not cause unacceptable interference to co-existing systems for the specified bands which has specific requirements in terms of transmitter spurious emissions. To verify that the UE transmit intermodulation does not exceed the described value in the test requirement To verify the UE's ability to receive data with a given average throughput for a specified reference measurement channel, under conditions of low signal level, ideal propagation and no added noise Maximum input level tests the UE's ability to receive data with a given average throughput for a specified reference measurement channel, under conditions of high signal level, ideal propagation and no Adjacent channel selectivity tests the UE's ability to receive data with a given average throughput for a specified reference measurement channel, in the presence of an adjacent channel signal at a given frequency offset from the centre frequency of the assigned channel, under conditions of ideal

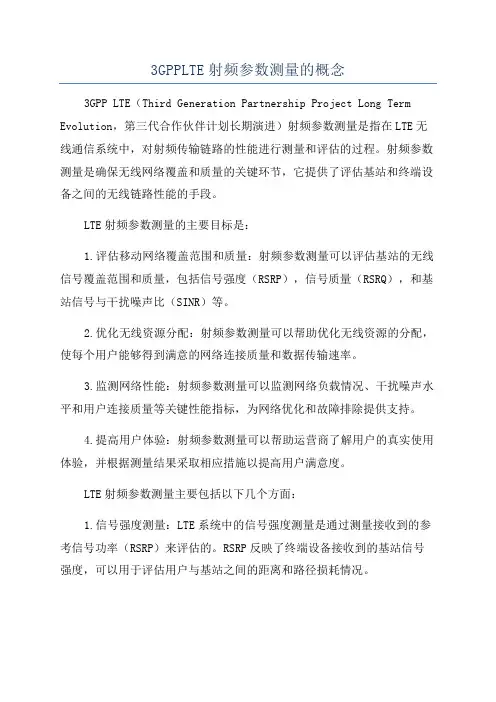

3GPPLTE射频参数测量的概念3GPP LTE（Third Generation Partnership Project Long Term Evolution，第三代合作伙伴计划长期演进）射频参数测量是指在LTE无线通信系统中，对射频传输链路的性能进行测量和评估的过程。

射频参数测量是确保无线网络覆盖和质量的关键环节，它提供了评估基站和终端设备之间的无线链路性能的手段。

LTE射频参数测量的主要目标是：1.评估移动网络覆盖范围和质量：射频参数测量可以评估基站的无线信号覆盖范围和质量，包括信号强度（RSRP），信号质量（RSRQ），和基站信号与干扰噪声比（SINR）等。

2.优化无线资源分配：射频参数测量可以帮助优化无线资源的分配，使每个用户能够得到满意的网络连接质量和数据传输速率。

3.监测网络性能：射频参数测量可以监测网络负载情况、干扰噪声水平和用户连接质量等关键性能指标，为网络优化和故障排除提供支持。

4.提高用户体验：射频参数测量可以帮助运营商了解用户的真实使用体验，并根据测量结果采取相应措施以提高用户满意度。

LTE射频参数测量主要包括以下几个方面：1.信号强度测量：LTE系统中的信号强度测量是通过测量接收到的参考信号功率（RSRP）来评估的。

RSRP反映了终端设备接收到的基站信号强度，可以用于评估用户与基站之间的距离和路径损耗情况。

2.信噪比测量：信噪比是指接收信号与背景噪声的比值，用于评估接收到的信号质量。

LTE系统中的信噪比测量主要通过测量参考信号质量（RSRQ）来实现，RSRQ与RSRP相结合可以提供更准确的信号质量评估。

3.干扰测量：干扰是LTE网络性能下降的主要原因之一、LTE系统中的干扰测量可以通过测量信号与干扰噪声的比（SINR）来实现，从而评估网络的干扰水平和无线信号质量。

4.小区测量：LTE系统中的小区测量是指移动终端设备在切换或重新选择网络时，对周围小区的和测量过程。

这些测量结果用于指导终端设备进行最佳小区选择和切换过程。

26
1、PCI冲突（PCI Collision）
➢ 一旦出现PCI冲突，在最糟的状况下，UE将可能 无法接入这两个干扰小区中的任何一个；即便在 最好的状况下，UE虽然能够接入其中一个小区 ，但也将收到非常大的干扰。
PCI 规划原则：
2、PCI混淆（PCI Confusion）
PCI Collision-free：相邻的两个 小区PCI不能相同
天线下倾角方位角不合理引 起的越区覆盖 站间距过小造成交叠覆盖严 重 高站覆盖较难控制，造成附 近区域交叠覆盖严重天线位置 不合理
通过覆盖调整来严格控 制小区的覆盖范围
对由于站间距过小造成 的交叠覆盖问题，建议 根据实际覆盖效果关闭 部分小区
针对高站问题，长期 建议降高度解决，短 期可以通过降低基站 发射功率来解决
建议： 1）泰山路3俯仰角下压6度 2）晶体管2俯仰角下压6度
8
弱覆盖问题
问题现象：RSRP低SINR低
周边部分站点尚未开启 周边存在楼宇遮挡 天线方位角及下倾角不合理 天线位置不合理 基站故障
优先通过周边小区的覆 盖调整来改善问题区域 的RSRP
周边基站故障，通过 排障手段解决
如周边有规划站点 尚未开启，建议开 启规划站点
问题解决：整改后宜昌路各扇 区PCI与规划设计相符。
24
案例6（天面整改解决弱覆盖问题）-1
现象：辽阳西路温哥华2号楼前面
位置覆盖较差，最强小区电平-
90dBm左右SINR10左右，该处无主
覆盖缺少站点是该处SINR和速率较
差的主因。
整改前
问题分析：现场勘查周边装饰城基
站，发现三个扇区天线都集中安装
14
模三干扰案例1
问题描述：在浦东南路上， 从南往北行驶，UE占用浦 建材3（PCI=101）上掉线 1次，随后在住总 3( PCI=125)上重新开始业 务,再掉线，再在浦吉瑞 3(PCI=188)上做业务。在 这短短800多米的路上掉线 3次，掉线时服务小区的 sinr在-8~-15dB。 原因分析：这三个小区覆 盖相连，且PCI Mod3后都 是2，存在Mod3干扰。 解决方案：修改住总3的 PCI，从125到124。 优化效果：切换顺利，不 掉线，SINR明显提升。 经验总结：切换前后小区 的PCI应尽量避免Mod3干 扰。

RF测试报告范文一、测试目的：本次RF测试旨在评估设备在射频环境中的性能，包括信号传输距离、抗干扰能力、接收灵敏度等指标。

二、测试方法：1.测试设备准备：1.信号源：使用功率可调的射频信号源，可以生成不同频率和功率的射频信号。

2.测试设备：使用一台具备射频接收功能的设备。

3.模拟环境：使用射频屏蔽室或远离其他射频干扰源的室内环境进行测试。

2.测试步骤：1.校准信号源：根据测试需求，设置信号源的频率和功率，并进行校准。

2.测试信号传输距离：将信号源放置在一定距离内，逐渐增大距离，记录设备接收信号的最大距离。

3.测试接收灵敏度：将信号源设置为设备所在频率的最小功率，逐渐增大功率，记录设备能够正常接收信号的最低功率。

4.测试抗干扰能力：在信号源附近放置其他射频设备，逐渐将其信号功率增大，记录设备接收信号的稳定性和正常工作时间。

三、测试结果：1.信号传输距离：经测试，设备在室内环境下，能够接收到信号源的最大距离为100米。

2.接收灵敏度：设备在信号源功率为-80dBm时，能够正常接收到信号。

3.抗干扰能力：在信号源附近放置其他射频设备，增大其信号功率，设备能够在30分钟内正常接收信号，但在功率达到-60dBm时，信号接收出现明显的干扰。

四、测试结论：根据本次RF测试的结果，设备在室内环境下具有较好的信号传输距离和接收灵敏度。

同时，在一定范围内具备一定的抗干扰能力。

然而，在高干扰环境下，其信号接收可能会受到干扰影响。

五、建议改进：针对设备在信号抗干扰能力方面的不足，可考虑采用更好的抗干扰技术，例如频谱扩频技术，以提升设备在高干扰环境下的工作稳定性。

六、测试日期与测试人员：测试日期：2024年10月10日。

Resources Blocks (NRB)
Table 5.4.2-1
>5 >6 >6 >8 >10
A-MPR (dB)
NA ≤1 ≤1 ≤1 ≤1 ≤1
Байду номын сангаас
8
发射功率—配置发射功率
配置发射功率PCMAX
允许终端配置最大功率：测试终端对于P-max参数理解能力和反应能力 Key parameter：P-max(SIB1) PCMAX_L – T(PCMAX_L) ≤ PCMAX ≤ PCMAX_H + T(PCMAX_H) PCMAX_L = MIN { PEMAX – △TC, PPowerClass – MPR – A-MPR – △TC} PCMAX_H = MIN {PEMAX, PPowerClass}
1.4
3.0
5
10
15
20
MHz >5 ≤5 >5
MHz >4 ≤4 >4
MHz >8 ≤8 >8
MHz > 12 ≤ 12 > 12
MHz > 16 ≤ 16 > 16
MHz > 18 ≤ 18 > 18
MPR (dB)
≤1 ≤1 ≤2
7
发射功率—AMPR
终端最大发射功率额外要求
额外的ACLR和频谱辐射要求可以通过网络通知终端应该遵守某个部署场景下的额外要求。 为了达到这些额外要求，最大输出功率允许有额外最大功率降低。
StarPoint Confidential
LTE技术交流
LTE终端综合测试及相关知识
1
提纲
01 LTE测试协议简介 02 LTE测试项目 03 LTE综测仪参数设置

c0, c1,
MQAM f 0 x (t)
Symbol C0 Symbol C1 Symbol C2
Symbol time Ts
单载波系统
t
c
0
QAM f 0
x (t) 0
c
f2
x (t) k
Symbol C2 Symbol C1 Symbol C0
Symbol time TS’
k
QAM f k
50 Mbps (req.)
* Higher data rate with the use of multi carrier possible

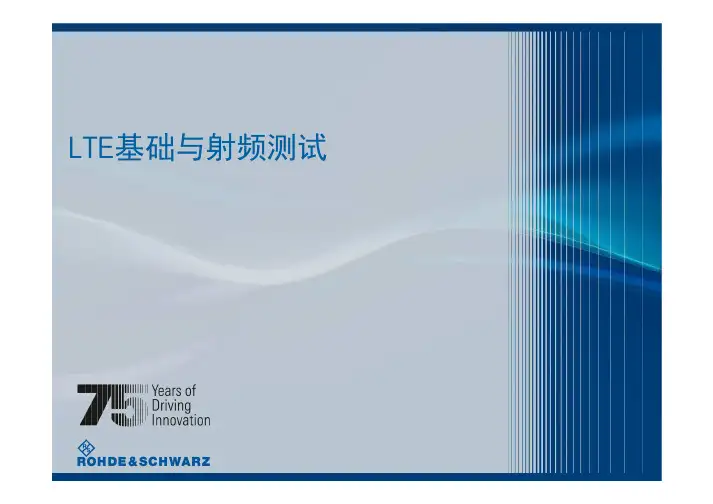

Jul 2010 | LTE基础与射频测试 付国映 | 4
内容
LTE概述 LTE概述 LTE物理层技术 LTE物理层技术
– – – – – – OFDM/OFDMA/SCOFDM/OFDMA/SC-FDMA调制技术 FDMA调制技术 LTE下行信号 LTE下行信号 LTE上行信号 LTE上行信号 UE接入过程 UE接入过程： 接入过程：小区搜索、 小区搜索、随机接入 调度、 调度、链路自适应、 链路自适应、定时控制 ARQ、 ARQ、功率控制
Jul 2010 | LTE基础与射频测试 付国映 | 16
SC-FDMA信号时频图
技术上与OFDMA 技术上与OFDMA类似 差别在于: OFDMA类似， 类似，差别在于:
OFDMA， OFDMA，每个子载波承载一个指定符号的信息 SCSC-FDMA， FDMA，每个子载波承载多个符号信息
Jul 2010 | LTE基础与射频测试 付国映 | 17
Jul 2010 | LTE基础与射频测试 付国映 | 6
为什么采用OFDM? 克服多径干扰

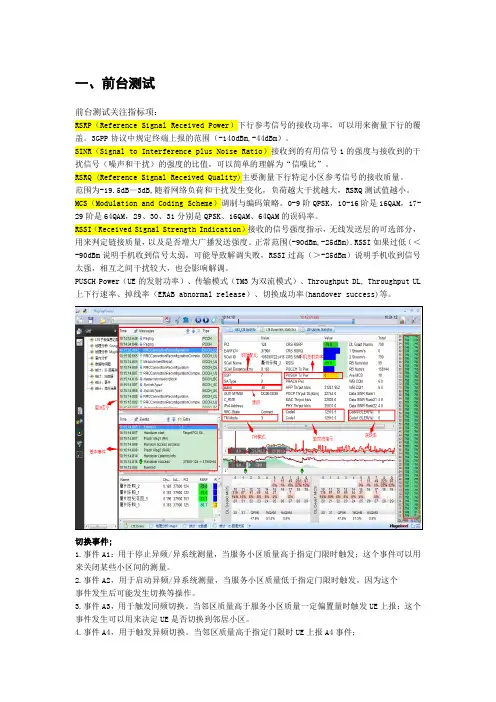

一、前台测试前台测试关注指标项：RSRP（Reference Signal Received Power）下行参考信号的接收功率，可以用来衡量下行的覆盖。

3GPP协议中规定终端上报的范围（-140dBm,-44dBm）。

SINR（Signal to Interference plus Noise Ratio）接收到的有用信号1的强度与接收到的干扰信号（噪声和干扰）的强度的比值，可以简单的理解为“信噪比”。

RSRQ (Reference Signal Received Quality)主要衡量下行特定小区参考信号的接收质量。

范围为-19.5dB—3dB,随着网络负荷和干扰发生变化，负荷越大干扰越大，RSRQ测试值越小。

MCS（Modulation and Coding Scheme）调制与编码策略。

0-9阶QPSK，10-16阶是16QAM，17-29阶是64QAM，29、30、31分别是QPSK、16QAM、64QAM的误码率。

RSSI（Received Signal Strength Indication）接收的信号强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。

正常范围(-90dBm,-25dBm).RSSI如果过低（＜-90dBm说明手机收到信号太弱，可能导致解调失败，RSSI过高（＞-25dBm）说明手机收到信号太强，相互之间干扰较大，也会影响解调。

PUSCH Power（UE的发射功率）、传输模式（TM3为双流模式）、Throughput DL, Throughput UL 上下行速率、掉线率（ERAB abnormal release）、切换成功率(handover success)等。

切换事件;1.事件A1：用于停止异频/异系统测量，当服务小区质量高于指定门限时触发；这个事件可以用来关闭某些小区间的测量。

2.事件A2，用于启动异频/异系统测量，当服务小区质量低于指定门限时触发，因为这个事件发生后可能发生切换等操作。

容限±2dB
测试时间：至少1 子帧
不同调制和信道带宽的终端最大输出功率(MPR)
由于高阶调制和发射带宽配置的引入，允许的最大功率有所降低
Modulation Channel bandwidth / Transmission bandwidth (RB) 1.4 3.0 5 10 15 20 MHz MHz MHz MHz MHz MHz >5 >4 >8 > 12 > 16 > 18 ≤5 ≤4 ≤8 ≤ 12 ≤ 16 ≤ 18 >5 >4 >8 > 12 > 16 > 18 MPR (dB)
Start Sub-frame
End sub-frame
Start of ON power
End of ON power
End of OFF power requirement * The OFF power requirements does not apply for DTX and measurement gaps
Conditions Normal Extreme Tolerance ± 9.0 dB ± 12.0 dB
PPUSCH (i) min{PCMAX ,10log10 (M PUSCH (i)) PO_PUSCH ( j) ( j) PL TF (i) f (i)}
18
5
LTE测试项目—6.Transmitter Characteristics
Tx功率测试
• • 发射功率—6.2 Transmit power 输出功率动态范围—6.3 Output Power Dynamics
Tx信号质量测试
• • 频偏—6.5.1 Frequency Error 调制质量—6.5.2 Transmit modulation

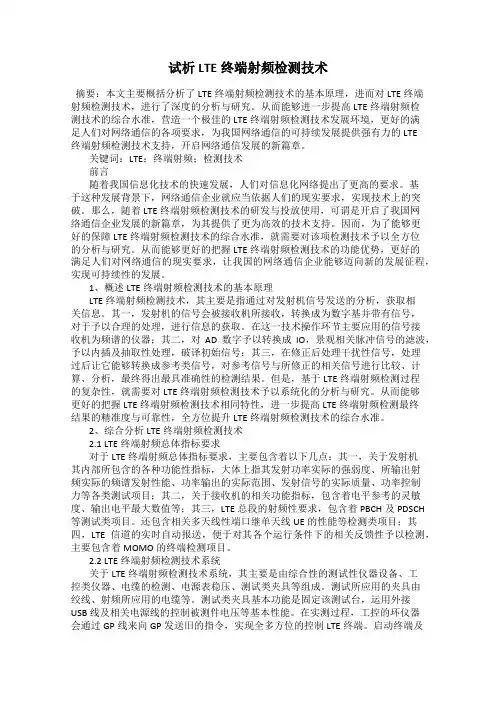

试析LTE终端射频检测技术摘要：本文主要概括分析了LTE终端射频检测技术的基本原理，进而对LTE终端射频检测技术，进行了深度的分析与研究。

从而能够进一步提高LTE终端射频检测技术的综合水准，营造一个极佳的LTE终端射频检测技术发展环境，更好的满足人们对网络通信的各项要求，为我国网络通信的可持续发展提供强有力的LTE终端射频检测技术支持，开启网络通信发展的新篇章。

关键词：LTE；终端射频；检测技术前言随着我国信息化技术的快速发展，人们对信息化网络提出了更高的要求。

基于这种发展背景下，网络通信企业就应当依据人们的现实要求，实现技术上的突破。

那么，随着LTE终端射频检测技术的研发与投放使用，可谓是开启了我国网络通信企业发展的新篇章，为其提供了更为高效的技术支持。

因而，为了能够更好的保障LTE终端射频检测技术的综合水准，就需要对该项检测技术予以全方位的分析与研究。

从而能够更好的把握LTE终端射频检测技术的功能优势，更好的满足人们对网络通信的现实要求，让我国的网络通信企业能够迈向新的发展征程，实现可持续性的发展。

1、概述LTE终端射频检测技术的基本原理LTE终端射频检测技术，其主要是指通过对发射机信号发送的分析，获取相关信息。

其一，发射机的信号会被接收机所接收，转换成为数字基并带有信号，对于予以合理的处理，进行信息的获取。

在这一技术操作环节主要应用的信号接收机为频谱的仪器；其二，对AD数字予以转换成IO，景观相关脉冲信号的滤波，予以内插及抽取性处理，破译初始信号；其三，在修正后处理干扰性信号，处理过后让它能够转换成参考类信号，对参考信号与所修正的相关信号进行比较、计算、分析，最终得出最具准确性的检测结果。

但是，基于LTE终端射频检测过程的复杂性，就需要对LTE终端射频检测技术予以系统化的分析与研究。

从而能够更好的把握LTE终端射频检测技术相同特性，进一步提高LTE终端射频检测最终结果的精准度与可靠性，全方位提升LTE终端射频检测技术的综合水准。

射频指标测试介绍
1.发射功率测试：此测试用于测量射频发送器的输出功率。

它可以确
定发送器是否能够产生足够的功率来传输信号，并且可以评估发送器的功
率调制性能。

2.接收灵敏度测试：此测试用于测量接收器的输入灵敏度。

它可以确
定接收器能够在低信号强度环境下正确接收和解调信号的能力。

接收灵敏
度测试也可以检测和识别接收机中的任何感知性能问题。

3.频率响应测试：此测试用于测量电路对不同频率信号的响应情况。

它可以确定电路的传输带宽和谐振频率，以及其对不同频率信号的衰减和
失真情况。

4.相位噪声测试：此测试用于测量信号生成器或接收器的相位噪声水平。

它可以评估设备的时钟稳定性，并确定设备对相位噪声的敏感性。

5.频谱分析测试：此测试用于测量信号的功率分布和频率分量。

它可
以分析信号的频谱特性，识别不同频率成分的信号干扰，并检测频率偏移
和固有噪声等问题。

7.动态范围测试：此测试用于测量设备的最小可测量信号和最大可测
量信号的范围。

它可以判断设备对弱信号和强信号的处理能力，评估设备
的动态范围性能。

在实际应用中，射频指标测试主要用于电信、无线通信、广播电视、
雷达、航空航天等领域，用于评估和提升射频设备和系统的性能和可靠性。

射频指标测试结果可以用于优化射频电路和系统设计、提高通信质量和传
输速率、优化系统抗干扰能力等。

总之，射频指标测试是一种重要的射频设备和系统性能评估方法，通过测量和分析射频信号的传输特性、幅度、频率、谐振、带宽等指标，可以评估设备和系统的质量和性能，从而优化设计和提升性能。

15
LTE操作
UE report: 按focus到UE report界面，然后按next Measurement on： 手机会周期性上报 Measurement report once：按一下手机上报一次
16
详细操作请参考LTE应用手册
/en-us/productssolutions/products/mt8820c.aspx
Library
17
Thank you
18
改成Snow 3G
7
LTE操作
改为Paging:通过paging 告知DUT
OTA暗室测试，请打开
改为n2,rf32
8
LTE操作
9
LTE操作
10
LTE操作
11
LTE操作
设置功率测量次数例如5次 其他测量1次即可，不然测试速度会 比较慢
12
LTE操作
1 打开手机注册 等仪表屏幕中间显示Idle（regist），表示注册完毕
2 按start call，建立测试模式链路(connected)
13
LTE操作
在参数界面的Test Parameter里damental 界面，按single 或continuous键，即可获得结果
如果要看图形，将光标转到view，然后按view键或set键，进入图形。
FDD or TDD
设置系统带宽
设置波段和信道号
Common: 利用loss 表 On : 在下面输入loss
3
LTE操作
根据DUT能力设置
4
LTE操作
当手机开机成功注册到8820上，在UE report 界面，可以找到UE category 这个值
5

rf测试学习报告篇一：RF测试原理小结RF测试原理小结本文旨在阐述RF测试项目的有关原理性知识，基本不涉及具体的测试方法，测试方法请参照相关文档。

首先学习射频离不开天线，要对天线知识有所了解。

天线（antenna）是RF系统中最关键的零件，发送的时候它负责将线路中的电信号转化为电波发射出去，接收的时候它负责将电波转化为电信号。

根据洛伦兹定理，变化的电场会产生磁场，因施加在天线上的电流不同，就会产生电波；当无线电波遇到天线时，电子就会流入天线导体而产生电流。

天线分为全向型和定向型两种。

全向型天线收发所有方向的信号，定向性天线只收发天线所指向方向上的信号，可以将能量传送到更远的距离，信号也比较清楚，实际上根本没有真正意义上的全向天线。

天线的长度取决于频率：频率越高，天线越短。

根据经验，一般的简易型天线为其波长的一般。

波长和频率的计算公式是：??c(其中c?3?108m/s)，例如使用830KHz的调f幅广播电台，其电波的波长约为360米，因此必须使用约180米的大型天线。

当然天线工程师可以运用一些技巧，进一步缩短天线，甚至可以做到随身携带的程度。

一般在天线的前端还会有个功率放大器PA(power amplifier)，其实将功率提升到做大功率后发送。

然后具体了解RF测试中各个参数的含义及其影响因素。

一、调制带宽：调制子载波占用的频带宽度，有20MHz（11b/g）和40MHz （11n）的,我们从频谱模板的波形中也可以看出来。

二、EVM：Error Vector Magnitude，误差矢量幅度：其是调制后的射频信号与理想原始信号的矢量差，反映了调制的精度，是衡量信号质量的重要参数。

原理上是接收到的码片信号，经过解调、解扰、解扩之后，再重复一遍发射端点的过程，即调制、加扰、扩频，然后再拿这个码矢量信号与接收到的矢量信号做矢量差，将其做统计平均，即为EVM值。

EVM越大，说明信号受到的干扰越大，接收到的信号质量越差；反之，干扰小，接收到的信号质量就好。
