当前位置：文档之家 › PU专利

PU专利

  • 格式：pdf
  • 大小：90.02 KB
  • 文档页数：2

一Ｐ　Ｕ专利　

连续玻纤纱增强硬质聚氨酯微泡的型材制品及其共挤成型工艺　

【公告号】ＣＮ１０１０２９１７２　【发明人】方澄：张振新：张广平　中奇：汤鸣雷：王艳波：李红伟　

【公告日】２００７．０９．０５　【申请人】江苏双良复合材料有限公司　

【文摘】本发明涉及一种连续玻纤纱增强硬质聚氨酯微泡的复合材料型材制品及其共挤成型工艺，它　是以硬质聚氨酯微泡为基体，以经过表面浸润剂处理的连续玻纤纱为增强材料，且连续玻纤纱在基体内　

的分布是呈单向连续相的，基体材料与增强材料占制品总重量的Ｉ；ｌ：ｆ￣Ｊ为：３５—６０％和４０—６５％。其共挤成　

型工艺包括：改性异氰酸酯和组合聚醚的配置；连续玻纤纱的梳理分散；玻纤纱连续地通过成型模具的　

共注腔、加热发泡固化区域和冷却定型区域，同时双组份聚氨酯原液均匀地浸润玻纤纱；共注体依次通　

过加热发泡固化区域和冷却定型区域得到连续的型材制品；定长切割。本发明所获得的产品除优良的机　械性能外还具有不吸水，耐腐绝缘，使用寿命长等特点，可应用于铁路轨枕、集装箱壁板、建筑结构型　

材、运动器材等方面。　

水性汽车金属闪光底漆　

【公告号】ＣＮ１０１０２９１９７　

【公告日】２００７．０９．０５　【发明人】唐家骅：谈国华：张健频　

【申请人】上海捷邦精细化工有限公司　

【文摘】本发明涉及一种水性汽车金属闪光底漆，由水性聚氨酯分散体１０～２０％、水性丙烯酸树脂　

２０￣３０％、水性铝银浆５～１０％、绨合型增稠剂１～５％、共聚物分散剂０．１～１％、消泡剂０．１～１％、润　湿Ｎ０．１～１％、助溶剂２～８％、水３０～５０％组成；本发明的有益效果是：安全性，环保性，用水代替　

有机溶剂，大大改善了汽车涂装流水线ＶＯＣ的排放。　

回收油脂多元醇及其硬质聚氨酯泡沫板材的制备方法　

【公告号】ＣＮ１０１０２９１１９　【发明人】唐黄山：黎文海；张旭琴：王爱华：吴明致　

【公告日】２００７．０９．０５　【申请人】上海中科合臣股份有限公司　

【文摘】本发明涉及多元醇及硬质聚氨酯泡沫领域，具体公开了利用回收油脂制备多元醇及由此制备　

硬质聚氨酯泡沫板材的方法。本发明制备方法大大降低了生产成本，产品原料来源广泛并且可再生；制　

品具有良好的热稳定性、抗氧化性、耐候性；并且具有绿色环保性。　

压电密封纳米橡胶及其制备方法　

【公告号】ＣＮ１０１０２９１７１　【发明人】刘春祥　

【公告日】２００７．０９．０５　【申请人】刘永祥；刘春祥　

【文摘】本发明公开了一种压电密封纳米橡胶及其制备方法，它由如下重量份数的原料制成：纳米聚　酯型热塑性聚氨酯弹性体７０—９０份、镁铌锆钛酸铅１０—３０份、石墨或硅铁微粉２—４份、硬脂酸１—２份、钛酸　

酯偶联剂１．５－３份。制作方法为：将上述原料按上述配比在混炼机上混炼，混炼１０ｍｉｎ一１５ｍｉｎ，置于挤出　

机中熔融挤出，挤出物料遣粒，烘干后上电极，进行极化，极化后得到成品。本橡胶性能Ｉ；１：－－元系的锆　

钛酸铅陶瓷可有更大的选择余地，同时还使频率常数的温度和老化特性得到改善，弹性好，渗透率低，　

密封效果好。　

■—●—　囡一环球聚氨酯网ＷＷＷ．ｐｕｗｏｒｌｄ．

ｃｏｍ　维普资讯 http://www.cqvip.com Ｐ　Ｕ专和Ｊ－Ｐ　２　０　０　８　０　９　

一种自固化聚氨酯绝缘漆及其制备方法　

【公告号】ＣＮ１０１０２９２０１　Ｉ发明人】周树东　

【公告日】２００７．０９．０５　【申请人】周树东　

【文摘】本发明公开了一种自固化聚氨ｌｌ－￣＆缘漆，其组分及重量份配比为：聚氨酯树脂４０～１００、消　

泡剂３～５、流平剂１～３、氨酯级二甲苯２０－－３０、氨酯级醋酸丁酯５～１０、填，－￣ｏ－５ｏ。本发明还公开了　

该绝缘漆的制备方法。本发明绝缘漆具有如下特点：无需烘烤，固化快，机械强度高，粘接力强，适用　于微型电机、ＰＣＢ及变压器（尤其是高频变压器）的普通沉浸、刷涂、喷涂绝缘处理工艺及绝缘修补。　

ＥＶＡ弹性橡胶砖及其制备方法　

【公告号】ＣＮ１０１０２９１５６　

Ｉ公告日】２００７．０９．０５　【发明人】陆洪兴　

Ｉ申请人】陆洪兴　

【文摘】本发明涉及一种ＥＶＡ弹性橡胶砖及其制备方法，它是以发泡废ＥＶＡ颗粒和废橡胶颗粒为主　

要原料，配以聚氨酯作胶粘剂、再添加防老剂和着色剂。其制备方法如下：将发泡废ＥＶＡ和废橡胶粉碎　

成所需规格的固体颗粒状；按配比将发泡废ＥＶＡ颗粒和废橡胶颗粒置于一搅拌容器内，加入聚氨１１１＂２粘　

剂、防老剂和着色剂，搅拌混合均匀，制成混合物；将步骤二制得的混合物置于模具内，用硫化机模压　

硫化成型，硫化温度控制在８０．１００℃，压力控制在１－５ＭＰａ，时间控制在３０－６０ｍｉｎ。本发明弹性好、材　料成本低。　

Ｃ级聚氨酯漆包线的生产方法　

【公告号】ＣＮ１０１０３０４６３　【发明人】李志坚：黄光雄：邱绍文：黄忠明：黄永为　

【公告日】２００７．０９．０５　【申请人】兴宁市金雁电工有限公司　

【文摘】本发明涉及Ｃ级聚氨酯漆包线的生产方法，其特征是：　（１）导体通过熔炼连铸成线坯，经　

轧制、拉制成圆导体，拉制ｎ，－ｔ￣Ｌ化油质量浓度３～１０％，拉制配模延伸率１．１５～１．２４，圆导体收到线　

轮上；　（２）圆导体穿过洗水槽，每分钟清洗１０－－２０次，退火，温度５５０－－６５０℃，水封，冷却水电导　

率１０－－２０　ｕ　ｓ／ｃｍ，冷却后，温度６０－－８０℃；　（３）涂漆包线漆６～１０次，圆导体线径与运行速度的乘　积１８－－２５，每涂漆一次烘焙一次，溶剂蒸发温度２５０－－３００￣Ｃ，漆膜固化温度３５０－－４００℃，漆膜厚度　

０．０２５－－０．０５５ｍｍ，即得Ｃ级聚氨酯漆包线。本发明具有直焊性，介质损耗较低，生产效率高，接近无　针孑Ｌ的特点。　

一种可低温直焊无针孔的聚氨酯漆包线漆的制备方法　

【公告号】ＣＮ１０１０２９２０３　【发明人】左晓兵：张建耀：吴银忠：朱亚辉　

【公告日】２００７．０９．０５　【申请人】常熟理工学院　

【文摘】本发明公开了一种可低温直焊无针子Ｌ的聚氨酯漆包线漆的制备方法，包括：　（１）羟基组分　

制备、　（２）封闭物组分的制备、　（３）聚氨酯漆包线漆的配制，用该方法制备的漆包线漆所涂制的漆包　

线能够在不高于３４０￣Ｃ的条件下直焊，并实现漆包线拉伸或弯折零针孔。　

《聚氨酯》　２ｏｏ８年９月总第７６期蠢圈—■●

　维普资讯 http://www.cqvip.com

合集下载

水性PU

水性PU

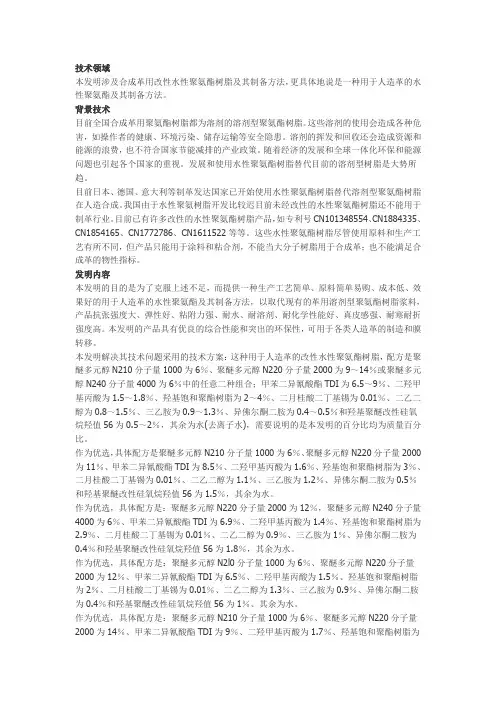

技术领域

本发明涉及合成革用改性水性聚氨酯树脂及其制备方法，更具体地说是一种用于人造革的水性聚氨酯及其制备方法。

背景技术

目前全国合成革用聚氨酯树脂都为溶剂的溶剂型聚氨酯树脂。这些溶剂的使用会造成各种危害，如操作者的健康、环境污染、储存运输等安全隐患。溶剂的挥发和回收还会造成资源和能源的浪费，也不符合国家节能减排的产业政策。随着经济的发展和全球一体化环保和能源问题也引起各个国家的重视。发展和使用水性聚氨酯树脂替代目前的溶剂型树脂是大势所趋。

目前日本、德国、意大利等制革发达国家已开始使用水性聚氨酯树脂替代溶剂型聚氨酯树脂在人造合成。我国由于水性聚氨树脂开发比较迟目前未经改性的水性聚氨酯树脂还不能用于制革行业。目前已有许多改性的水性聚氨酯树脂产品，如专利号CN101348554、CN1884335、CN1854165、CN1772786、CN1611522等等。这些水性聚氨酯树脂尽管使用原料和生产工艺有所不同，但产品只能用于涂料和粘合剂，不能当大分子树脂用于合成革；也不能满足合成革的物性指标。

发明内容

本发明的目的是为了克服上述不足，而提供一种生产工艺简单、原料简单易购、成本低、效果好的用于人造革的水性聚氨酯及其制备方法，以取代现有的革用溶剂型聚氨酯树脂浆料，产品抗张强度大、弹性好、粘附力强、耐水、耐溶剂、耐化学性能好、真皮感强、耐寒耐折强度高。本发明的产品具有优良的综合性能和突出的环保性，可用于各类人造革的制造和膜转移。

本发明解决其技术问题采用的技术方案：这种用于人造革的改性水性聚氨酯树脂，配方是聚醚多元醇N210分子量1000为6％、聚醚多元醇N220分子量2000为9～14％或聚醚多元醇N240分子量4000为6％中的任意二种组合；甲苯二异氰酸酯TDI为6.5～9％、二羟甲基丙酸为1.5～1.8％、羟基饱和聚酯树脂为2～4％、二月桂酸二丁基锡为0.01％、二乙二醇为0.8～1.5％、三乙胺为0.9～1.3％、异佛尔酮二胺为0.4～0.5％和羟基聚醚改性硅氧烷羟值56为0.5～2％，其余为水(去离子水)，需要说明的是本发明的百分比均为质量百分比。

Foamex推出新一代亲水性PU发泡材料

Foamex推出新一代亲水性PU发泡材料

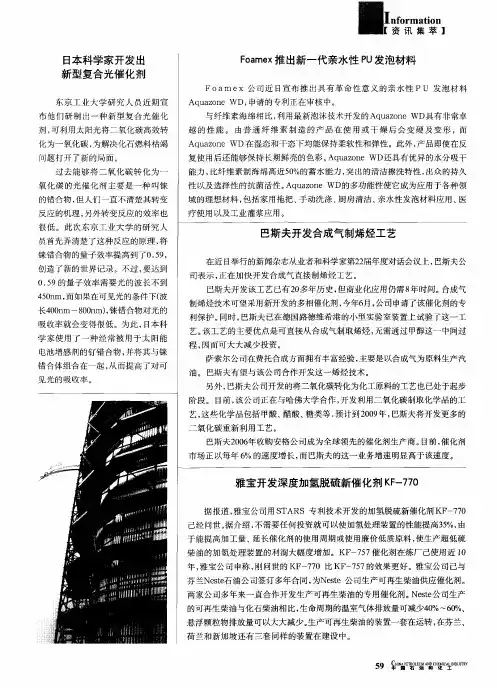

日本科学家开发出　

新型复合光催化剂　

东京工业大学研究人员近期宣　

布他们研制出一种新型复合光催化　剂，可利用太阳光将二氧化碳高效转　

化为一氧化碳，为解决化石燃料枯竭　

问题打开了新的局面。　

过去能够将二氧化碳转化为一　

氧化碳的光催化剂主要是一种叫铼　

的错合物，但人们一直不清楚其转变　反应的机理，另外转变反应的效率也　

很低。此次东京工业大学的研究人　

员首先弄清楚了这种反应的原理，将　

铼错合物的量子效率提高到了０．５９，　

创造了新的世界记录。不过，要达到　

０．５９的量子效率需要光的波长不到　４５０ｎｍ，而如果在可见光的条件下（波　

长４００ｎｍ～８００ｎｍ），铼错合物对光的　

吸收率就会变得很低。为此，日本科　

学家使用了一种经常被用于太阳能　

电池增感剂的钌错合物，并将其与铼　

错合体组合在一起，从而提高了对可　见光的吸收率。　ｎｆｏｒｍａｔｉｏｎ　资讯集萃】　

Ｆｏａｍｅｘ推出新一代亲水性Ｐｕ发泡材料　

ＦＯ　ａｍ　ｅＸ公司近日宣布推出具有革命性意义的亲水性ＰＵ发泡材料　Ａｑｕａｚｏｎｅ　ＷＤ，申请的专利正在审核中。　

与纤维素海绵相比，利用最新泡沫技术开发的Ａｑｕａｚｏｎｅ　ＷＤ具有非常卓　

越的性能。由普通纤维素制造的产品在使用或干燥后会变硬及变形，而　

Ａｑｕａｚｏｎｅ　ＷＤ在湿态和干态下均能保持柔软性和弹性。此外，产品即使在反　

复使用后还能够保持长期鲜亮的色彩。Ａｑｕａｚｏｎｅ　ＷＤ还具有优异的水分吸干　

能力，比纤维素制海绵高近５０％的蓄水能力，突出的清洁擦洗特性，出众的持久　

性以及选择性的抗菌活性。Ａｑｕａｚｏｎｅ　ＷＤ的多功能性使它成为应用于各种领　

域的理想材料，包括家用拖把、手动洗涤、厨房清洁、亲水性发泡材料应用、医　疗使用以及工业灌浆应用。　

巴斯夫开发合成气制烯烃工艺　

在近日举行的新闻杂志从业者和科学家第２２届年度对话会议上，巴斯夫公　

司表示，正在加快开发合成气直接制烯烃工艺。　

巴斯夫开发该工艺已有２０多年历史，但商业化应用仍需８年时间。合成气　

PU专利

PU专利

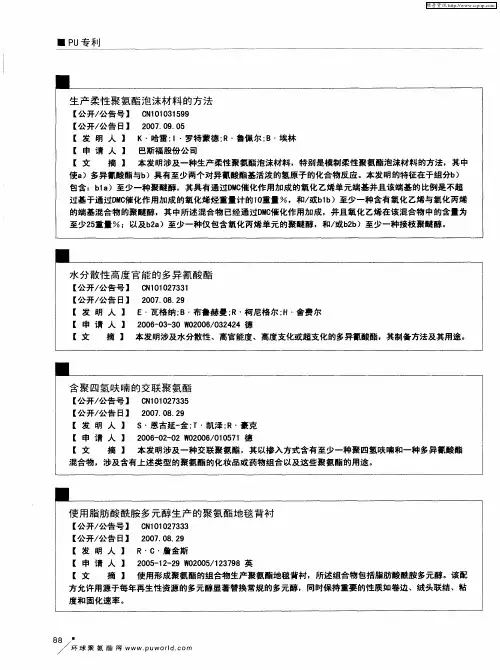

■ＰＵ专和Ｊ　

生产柔性聚氨酯泡沫材料的方法　

【公开／公告号】　ＣＮ１０１０３１５９９　

【公开／公告日】　２００７．０９．０５　

【发明人】　Ｋ・哈雷：１．罗特蒙德：Ｒ・鲁佩尔：Ｂ・埃林　

【申请人】　巴斯福股份公司　【文　摘】　本发明涉及一种生产柔性聚氨酯泡沫材料，特别是模制柔性聚氨酯泡沫材料的方法，其中　

使ａ）多异氰酸酯与ｂ）具有至少两个对异氰酸酯基活泼的氢原子的化合物反应。本发明的特征在于组分ｂ）　

包含：ｂ１　ａ）至少一种聚醚醇，其具有通过ＤＭＣ催化作用加成的氧化乙烯单元端基并且该端基的比例是不超　

过基于通过　ｃ催化作用加成的氧化烯烃重量计的１０重量％，和／或ｂｌｂ）至少一种含有氧化乙烯与氧化丙烯　

的端基混合物的聚醚醇，其中所述混合物已经通过ＤＭＣ催化作用加成，并且氧化乙烯在该混合物中的含量为　

至少２５重量％；以及ｂ２ａ）至少一种仅包含氧化丙烯单元的聚醚醇，和／或ｂ２ｂ）至少一种接枝聚醚醇。　

使用脂肪酸酰胺多元醇生产的聚氨酯地毯背衬　

【公开／公告号】　ＣＮ１　０１　０２７３３３　

【公开／公告日】　２００７．０８．２９　

【发明人】　Ｒ・Ｃ・詹金斯　

【申请人】　２００５－１２－２９　Ｗ０２００５／１２３７９８英　

【文　摘】　使用形成聚氨酯的组合物生产聚氨酯地毯背衬，所述组合物包括脂肪酸酰胺多元醇。该配　

方允许用源于每年再生性资源的多元醇显著替换常规的多元醇，同时保持重要的性质如卷边、绒头联结、粘　

度和固化速率。

　维普资讯 ＰＵ　

一种热塑性聚氨酯人造革的配方及其制法　

【公开／公告号】　ＣＮ１０１０２１０４６　

【公开／公告日】　２００７．０８．２２　

【发明人】　叶志成　

【通讯地址】　５２３６８６广东省东莞市凤岗镇天堂围村西旺工业区东莞富利达塑胶制品有限公司　

【文　摘】本发明提供了一种热塑性聚氨酯人造革的配方，其采用了热塑性聚氨酯弹性体树脂作为主　料，取代了传统的人造革主料ＰＵ或ＰＶＣ合成皮，掺合丙烯酸树脂、增塑剂、分散剂、填充材料等制成，其中　

PUR热熔胶研究进展

PUR热熔胶研究进展

PUR热熔胶研究进展

雷云飞;邓娟;欧静;孙明辉

【摘 要】概述了湿气固化反应型聚氨酯热熔胶(PUR)的研究现状,并从PUR的合成改进、PUR的改性研究及市场应用方面,对国内外近几年的研究进展做了简述,最后对PUR的发展方向进行了展望.%The research status of moisture curable

polyurethane hot melt adhesives (PUR) was summarized.,The domestic and

abroad research progress in recent years,including the improvement of

PUR synthesis,modification of PUR and application market,was

discussed.Finally,the development direction of PUR hot melt adhesives was

prospected.

【期刊名称】《粘接》

【年(卷),期】2017(000)012

【总页数】5页(P57-61)

【关键词】反应型聚氨酯热熔胶(PUR);改性;应用;展望

【作 者】雷云飞;邓娟;欧静;孙明辉

【作者单位】广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530;广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530;广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530;广州机械科学研究院有限公司,广东广州510700;国家橡塑密封工程技术研究中心,广东广州510530 【正文语种】中 文

【中图分类】TQ436+.4

PUR热熔胶是以-NCO端基预聚体为基料，添加不与-NCO发生反应的各类添加剂（如热塑性树脂、填料、催化剂、抗氧剂、增粘树脂等）制备而成。加热后胶粘剂熔融,并流动分散涂覆于基材表面，被粘物粘合后冷却并形成粘接。基材表面含微量水分或其他含活泼氢的化合物或空气中的湿气，与异氰酸根（-NCO）反应扩链，从而生成具有交联网络，内聚力大的聚合物，进一步增强了粘接力[1]。
