总第332期2020年2月利用自制教具演示电容器的充放电过程张太锐摘 要：首先介绍了《电容器的电容》一节教学中的问题，然后详细介绍了自制教具。
用自制教具教学，既激发了学生的兴趣，又增强了实验效果，还培养了学生的综合能力，同时让学生学会废品利用、珍惜资源。
关键词：自制教具；废品利用；实验演示作者简介：张太锐，硕士，中教一级。
珠海市实验中学，519090在进行人教版高中《物理(选修3-1)》第一章《静电场》第8节《电容器的电容》的教学实践中，笔者发现学生对电容器只有初步、模糊的认识，尤其对电容器的充放电现象没有直观的感受。
鉴于上述原因，为了激发学生的兴趣，增强实验的效果，笔者自制了一套实验教具。
这一节是电学中比较重要的一节，本节的三维目标要求学生知道电容器的概念，认识常见电容器，通过实验感知电容器的充放电现象。
电容器在各种电子仪器中都有广泛的应用，但是由于学生很少打开电器观察其中的原件，所以对电容器只有初步、模糊的认识。
鉴于上述原因，为了激发学生的兴趣，增强实验的效果，有必要组织学生和教师一起自制电容器，让学生直观认识电容器的外形、两个极板、填充介质，并且让学生直观感受电容器的充放电过程。
通过亲自制作电容器的过程，学生可以对电容器形成比较清晰的认识，提升了教学效果。
一、制作材料准备废弃的相同规格的大号饮料杯三个，废弃的相同大小的易拉罐两个，带孔的小圆铁球一个，导线两根，废弃的1 m 长PVC 管一根，一块毛皮，一把剪刀(如图1所示)。
图1 制作材料二、制作原理参照平行板电容器和聚丙烯固体电容器的结构，两个剪好的易拉罐金属片就是两个金属极板，中间的大号饮料瓶相当于两个金属极板间的填充介质。
一根导线连接圆铁球和其中一个易拉罐作为A 极，另一根导线连接另一个易拉罐作为B 极。
三个大号饮料杯紧扣在一起也基本实现了电容器极板间的密闭状态。
利用毛皮摩擦PVC 管使其带上大量电荷，并与自制电容器的A 极充分接触，使其充上电。
一、多选题人教版高二选修3-1第一章 第8节 电容器的电容 课时练习1. 如图所示，下列几种情况中，对电阻R 来说，有电流通过且方向正确的是（ ）A ．S 接1瞬间，R 上电流方向从A 到B B ．S 接1一段时间后，R 上电流方向从A 到BC ．S 接1一段时间后再接2的瞬间，R 上有从B 到A 的电流D ．S 接1一段时间后再接2的瞬间，R 上无电流2. 如图所示，A 、B 是平行板电容器的两个金属板，G 为静电计，开始时开关S 闭合，静电计指针张开一定角度，为了使指针张开的角度增大些，下列措施可行的是（）C ．保持开关S 闭合，使A 、B 两板靠近些B ．断开开关S ，并使A 、B 两板正对面积错开些A ．断开开关S ，并使A 、B 两板分开些D．保持开关S闭合，使A、B两板正对面积错开些3. 如图所示，平行板电容器的两极板A、B接在电池两极，一带负电的小球悬挂在电容器内部，闭合S，电容器充电，这时悬线偏离竖直方向的夹角为，下列说法正确的是（）A．保持S闭合，将A板向B 板靠近，则增大B．保持S闭合，将A板向B 板靠近，则不变C．断开S，略向上移动A 板，则增大D．断开S，略向上移动A 板，则不变4. 如图所示，C为中间插有电介质的电容器，a和b为其两极板；a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地．开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度α．在以下方法中，能使悬线的偏角α变大的是A．缩小a、b间的距离B．加大a、b间的距离C．取出a、b两极板间的电介质D．换一块形状大小相同、介电常数更大的电介质5. 如图所示，将平行板电容器接在电源两极间，电容器两极板间的带电尘埃恰好处于静止状态。
若将两极板缓慢地错开一些，其他条件不变，则（）A．电容器上的电荷量不变B．尘埃仍保持静止状态二、填空题三、单选题C ．电流计中将有电流通过，电流方向由D ．电流计中将有电流通过，电流方向由6. 有一充电的平行板电容器，两板间电压为3 V ，现使它的电荷量减少3×10-4 C ，于是电容器两极板间电压降为原来的，此电容器的电容是________ μF ，电容器原来的带电荷量是________ C ，若电容器极板上的电荷全部放掉，电容器的电容是________ μF ．7. 如图所示实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与静电计金属球相连.用丝绸摩擦过的玻璃棒接触右侧极板，使电容器带电.（请在以下各横线上选填“变大”“变小”或“不变”）（1）上移其中一极板时，可观察到静电计指针偏角______；（2）将极板间距离减小时，可观察到静电计指针偏_______；（3）在两板间插入电介质时，可观察到静电计指针偏角______.8. 下列各图是描述对给定的电容器充电时电荷量Q 、电压U 、电容C 之间关系的图像，其中错误的是（ ）A．B．C．D．9. 板间距为的平行板电容器所带电荷量为时，两极板间电势差为，板间场强为现将电容器所带电荷量变为，板间距变为，其他条件不变，这时两极板间电势差，板间场强为，下列说法正确的是A．B．C．D．10. 对于水平放置的平行板电容器，下列说法正确的是（）A．增大两极板间的距离，电容将增大B．将两极板平行错开使正对面积减小电容将咸小C．使两极板间的电压升高，电容将减小D．增加两极板所带的电荷量，电容将增大11. 常用的电容器，从构造上看，可以分为固定电容器和可变电容器两类。

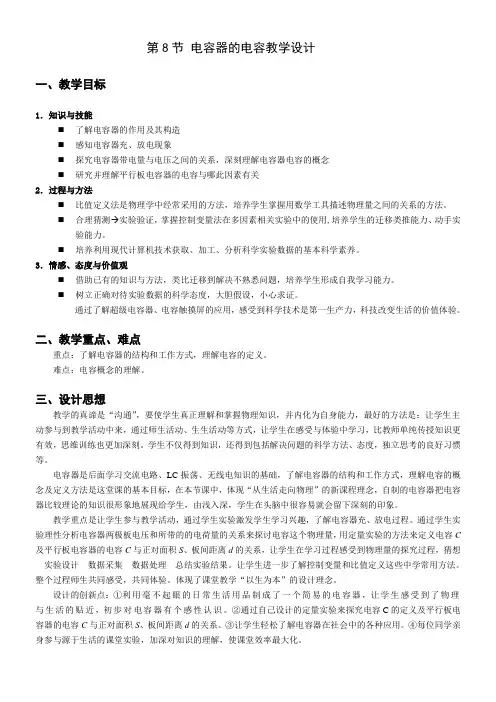

第8节电容器的电容教学设计一、教学目标1．知识与技能⏹了解电容器的作用及其构造⏹感知电容器充、放电现象⏹探究电容器带电量与电压之间的关系，深刻理解电容器电容的概念⏹研究并理解平行板电容器的电容与哪此因素有关2．过程与方法⏹比值定义法是物理学中经常采用的方法，培养学生掌握用数学工具描述物理量之间的关系的方法。
⏹合理猜测→实验验证，掌握控制变量法在多因素相关实验中的使用,培养学生的迁移类推能力、动手实验能力。
⏹培养利用现代计算机技术获取、加工、分析科学实验数据的基本科学素养。
3．情感、态度与价值观⏹借助已有的知识与方法，类比迁移到解决不熟悉问题，培养学生形成自我学习能力。
⏹树立正确对待实验数据的科学态度，大胆假设，小心求证。
通过了解超级电容器、电容触摸屏的应用，感受到科学技术是第一生产力，科技改变生活的价值体验。
二、教学重点、难点重点：了解电容器的结构和工作方式，理解电容的定义。
难点：电容概念的理解。
三、设计思想教学的真谛是“沟通”，要使学生真正理解和掌握物理知识，并内化为自身能力，最好的方法是：让学生主动参与到教学活动中来，通过师生活动、生生活动等方式，让学生在感受与体验中学习，比教师单纯传授知识更有效，思维训练也更加深刻。
学生不仅得到知识，还得到包括解决问题的科学方法、态度，独立思考的良好习惯等。
电容器是后面学习交流电路、LC振荡、无线电知识的基础，了解电容器的结构和工作方式，理解电容的概念及定义方法是这堂课的基本目标，在本节课中，体现“从生活走向物理”的新课程理念，自制的电容器把电容器比较理论的知识很形象地展现给学生，由浅入深，学生在头脑中很容易就会留下深刻的印象。
教学重点是让学生参与教学活动，通过学生实验激发学生学习兴趣，了解电容器充、放电过程。
通过学生实验理性分析电容器两极板电压和所带的的电荷量的关系来探讨电容这个物理量，用定量实验的方法来定义电容C 及平行板电容器的电容C与正对面积S、板间距离d的关系，让学生在学习过程感受到物理量的探究过程，猜想---实验设计---数据采集---数据处理---总结实验结果。
