TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别

如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

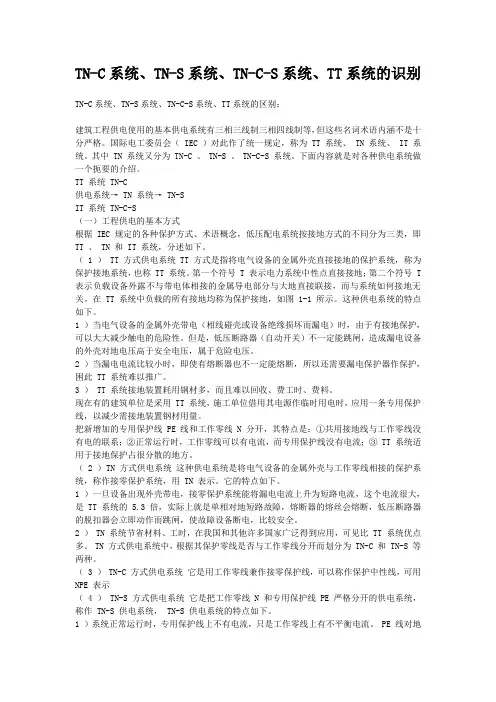

TT 系统TN-C供电系统→ TN 系统→ TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（ 1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。

这种供电系统的特点如下。

1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。

3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。

（ 2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

TN-C系统、TN-S系统、TN-C-S系统、TT系统的识别TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。

其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统 TN-C供电系统→ TN 系统→ TN-SIT 系统 TN-C-S（一）工程供电的基本方式根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、 TN 和 IT 系统，分述如下。

（ 1 ） TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在 TT 系统中负载的所有接地均称为保护接地，如图 1-1 所示。

这种供电系统的特点如下。

1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此 TT 系统难以推广。

3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用 TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线 PE 线和工作零线 N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③ TT 系统适用于接地保护占很分散的地方。

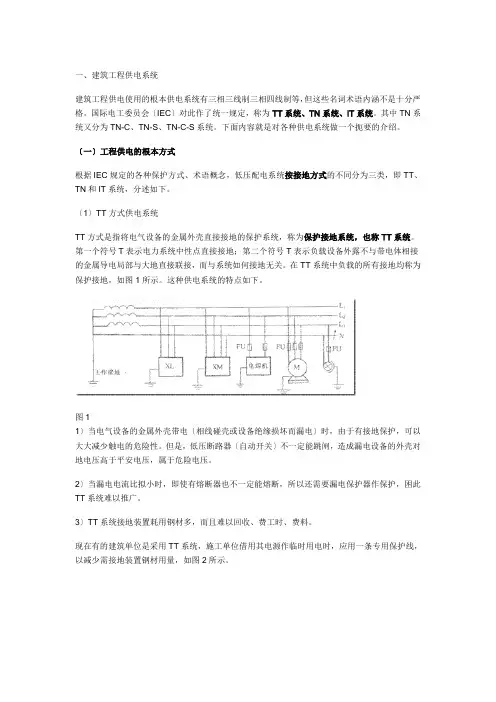

一、建筑工程供电系统建筑工程供电使用的根本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会〔IEC〕对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

〔一〕工程供电的根本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

〔1〕TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电局部与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，如图1所示。

这种供电系统的特点如下。

图11〕当电气设备的金属外壳带电〔相线碰壳或设备绝缘损坏而漏电〕时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器〔自动开关〕不一定能跳闸，造成漏电设备的外壳对地电压高于平安电压，属于危险电压。

2〕当漏电电流比拟小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

3〕TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。

图2图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

〔2〕TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

1〕一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是T T系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比拟平安。

ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统
根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
（３）对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的PEN线上，但在使用中极易发生误接。
（４）重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。
TN-S供电系统，将工作零线与保护零线完全分开，从而克服了TN-C供电系统的缺陷，所以现在施工现场已经不再使用TN-C系统。
（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：
（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
ＴＴ供电系统,
电源中性点直接接地，电气设备的外露导电部分用ＰＥ线接到接地极（此接地极与中性点接地没有电气联系）
在采用此系统保护时，当一个设备发生漏电故障，设备金属外壳所带的故障电压较大，而电流较小，不利于保护开关的动作，对人和设备有危害。为消除T系统的缺陷，提高用电安全保障可靠性，根据并联电阻原理，特提出完善TT系统的技术革新。技术革新内容是：用不小于工作零线截面的绿/黄双色线（简称PT线），并联总配电箱、分配电箱、主要机械设备下埋设的4-5组接地电阻的保护接地线为保护地线，用绿/黄双色线连接电气设备金属外壳。它有下列优点：1）单相接地的故障点对地电压较低，故障电流较大，使漏电保护器迅速动作切断电源，有利于防止触电事故发生。2）PT线不与中性线相联接，线路架设分明、直观，不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线，有利于安全用电管理和节约导线用量。3）不用每台电气设备下埋设重复接地线，可以节约埋设接地线费用开支，也有利于提高接地线质量并保证接地电阻≤10Ω，用电安全保护更可靠
