自动喷水灭火系统管网安装工程检验批质量验收记录表

自动喷水灭火系统安装检验批质量验收记录1.项目基本情况项目名称：自动喷水灭火系统安装工程工程地址：XXXXX安装单位：XXXXX施工日期：XXXXX2.验收范围3.验收标准根据相关规范和标准的要求，自动喷水灭火系统应满足以下要求：(1)设备和系统的灭火效果良好，能够及时控制和扑灭火灾。

(2)设备和系统的运行稳定可靠，能够在发生火灾时自动启动。

(3)管道和连接件的安装牢固，无渗漏现象。

(4)控制阀和泵组的工作正常，无异常声音和振动。

(5)系统的控制和报警装置能够正常工作，且操作方便。

4.检验内容(1)检查灭火系统的设计文件和施工图纸，确保与实际安装符合。

(2)检查喷头的安装情况，包括数量、位置和固定方式等。

(3)检查喷头是否安装正确，喷水方向与设计要求相符。

(4)检查管道的安装情况，包括布局、支撑和固定等。

(5)检查管道连接件是否正确安装，无泄漏现象。

(6)检查泵组和控制阀的安装情况，包括固定和连接等。

(7)检查泵组和控制阀的工作情况，包括启动和关闭是否正常。

(8)进行系统的功能测试，确保报警装置、控制装置和泵组的正常工作。

5.检验方法(1)目视检查：对喷头、管道、泵组、控制阀等进行目视检查，确保安装牢固、无渗漏和损坏。

(2)测试操作：对控制装置进行操作，测试系统的启动和报警功能。

(3)静压试验：对系统的管道进行静压试验，检测管道是否能承受设计工况下的压力。

(4)功能测试：对系统进行功能测试，模拟火灾场景，测试系统的控制、报警和喷水功能。

6.记录要求(1)验收记录：记录安装工程的相关情况，包括项目名称、工程地址、安装单位、施工日期等。

(2)检查记录：记录检查内容、方法和结果，包括喷头、管道、泵组、控制阀等的安装情况和工作情况。

(3)测试记录：记录测试操作和测试结果，包括控制装置的操作和功能测试结果。

(4)填写验收意见：对安装工程进行总体评价，给出验收意见和建议。

综上所述，自动喷水灭火系统的安装检验批质量验收记录是确保系统正常运行和可靠性的重要文件。

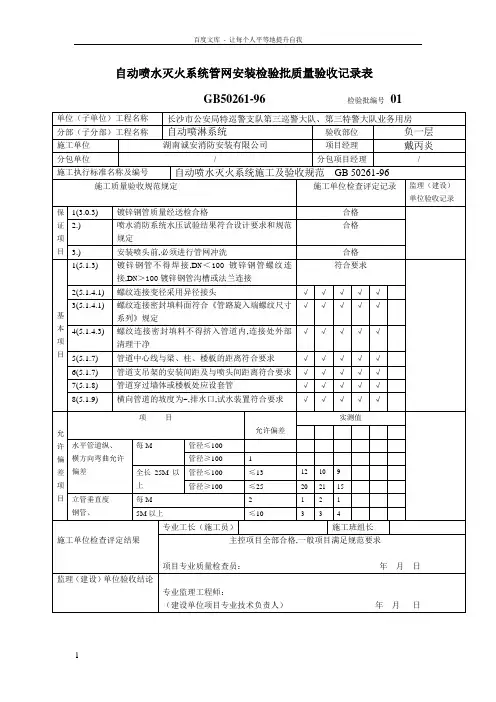

GB50261-96 检验批编号01单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位负一层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号02单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位一层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号03单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位二层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号04单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位三层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号05单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位四层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号06单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位五层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号07单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位六层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号08单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位七层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日GB50261-96 检验批编号09单位（子单位）工程名称长沙市公安局特巡警支队第三巡警大队、第三特警大队业务用房分部（子分部）工程名称自动喷淋系统验收部位八层施工单位湖南诚安消防安装有限公司项目经理戴丙炎分包单位/ 分包项目经理/施工执行标准名称及编号自动喷水灭火系统施工及验收规范GB 50261-96施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录保证项目1(3.0.3) 镀锌钢管质量经送检合格合格2.) 喷水消防系统水压试验结果符合设计要求和规范规定合格3.) 安装喷头前,必须进行管网冲洗合格基本项目1(5.1.3) 镀锌钢管不得焊接,D N＜100镀锌钢管螺纹连接,D N＞100镀锌钢管沟槽或法兰连接符合要求2(5.1.4.1) 螺纹连接变径采用异径接头√√√√√3(5.1.4.1) 螺纹连接密封填料面符合《管路旋入端螺纹尺寸系列》规定√√√√√4(5.1.4.3) 螺纹连接密封填料不得挤入管道内,连接处外部清理干净√√√√√5(5.1.7) 管道中心线与梁、柱、楼板的距离符合要求√√√√√6(5.1.7) 管道支吊架的安装间距及与喷头间距离符合要求√√√√√7(5.1.8) 管道穿过墙体或楼板处应设套管√√√√√8(5.1.9) 横向管道的坡度为~,排水口,试水装置符合要求√√√√√允许偏差项目项目允许偏差实测值水平管道纵、横方向弯曲允许偏差每M 管径≤100管径≥100 1全长25M以上管径≤100 ≤13 12 10 9管径≥100 ≤25 20 21 15立管垂直度钢管、每M 2 1 2 15M以上≤10 3 3 4施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格,一般项目满足规范要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日。
