建筑节能计算报告书设计人：黄岩校对人：吴张弛审核人：冯粤计算工具:PKPM建筑节能设计分析软件软件开发单位:中国建筑科学研究院上海分院应用版本:PBECA2011 1.00版长江勘测规划设计研究有限责任公司二○一二年五月错误！未指定书签。

错误！未指定书签。

错误！未指定书签。

建筑节能计算分析报告书本报告签字盖章后生效此项目判定依据为《公共建筑节能设计标准-北京市地方标准》（D B11/687-2009）项目名称：水利部南楼综合改造工程项目地址：北京市西城区白广路二条二号建设单位：水利部机关服务局设计单位：长江勘测规划设计研究有限责任公司施工单位：规范标准参考依据：1、《公共建筑节能设计标准-北京市地方标准》（DB11/687-2009）2、《公共建筑节能设计标准》（GB50189-2005）3、《民用建筑热工设计规范》（GB50176-93）4、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）5、《建筑幕墙》（GB/T21086-2007）6、《建筑门窗玻璃幕墙热工计算规程》（JGJ/T151-2008）建筑材料热工参数参考依据：一. 建筑概况建筑类型：乙类建筑城市：北京(北纬=40.00°，东经=116.00°)地区：寒冷建筑名称：建筑朝向：南建筑体形：框架剪力墙结构体形系数：0.20节能计算建筑面积（地上）：9988.91 m2建筑体积（地上）：40261.22 m3 节能计算建筑面积（地下）：5023.09 m2建筑体积（地下）：19917.73 m3节能计算总建筑面积：15012 m2建筑总体积：60178.95 m3建筑表面积：8141.00 m2建筑层数：地上5层、地下室2层建筑物高度：19.7m二．建筑围护结构1．围护结构构造平屋面类型（自上而下）：地砖（10.00mm）+水泥砂浆（45.00m m）+水泥膨胀珍珠岩3（20.00m m）+憎水膨胀珍珠岩制品（150.00mm）+水泥砂浆（20.00m m）+钢筋混凝土（120.00mm）+石灰水泥砂浆（20.00m m）外墙类型（由外至内）：水泥砂浆（20.00m m）+玻璃棉板(矿棉、岩棉)（90.00mm）+加气混凝土砌块(B05级)（300.00mm）+水泥砂浆（20.00mm）非采暖房间与采暖房间的隔墙类型：水泥砂浆（20.00mm）+加气混凝土砌块(B05级)（200.00m m）+水泥砂浆（20.00m m）非采暖房间与采暖房间的楼板类型：无机保温砂浆（30.00mm）+钢筋混凝土（120.00m m）+水泥砂浆（20.00m m）地下室顶板类型：超细无机纤维（70.00mm）+钢筋混凝土（200.00mm）+石灰水泥砂浆（20.00m m）周边地面类型：水泥砂浆（20.00m m）+钢筋混凝土（100.00mm）+夯实粘土1（200.00m m）非周边地面类型：水泥砂浆（3.00mm）+无机保温砂浆（50.00mm）+钢筋混凝土（120.00m m）+水泥砂浆（20.00m m）变形缝：水泥砂浆（20.00m m）+无机保温砂浆（30.00m m）+加气混凝土砌块(B05级)（300.00mm）+水泥砂浆（20.00mm）外窗类型：PA断桥铝合金中空（辐射率≤0.15）(Low_E 6无色+12A+6无色（离线）)，传热系数 2.30W/m2.K，玻璃遮阳系数0.35，气密性为6级，水密性为3级，可见光透射比0.52采光井窗类型：塑料中空(5无色+9A+5无色)，传热系数 2.70W/m2.K，自身遮阳系数0.57，气密性为6级，水密性为3级，可见光透射比0.402．建筑热工节能计算汇总表主要热工性能参数：2.1 体形系数体形系数判断表 12.2 屋顶平屋顶构造类型1：地砖（10.00mm）+水泥砂浆（45.00m m）+水泥膨胀珍珠岩3（20.00mm）+憎水膨胀珍珠岩制品（150.00mm）+水泥砂浆（20.00mm）+钢筋混凝土（120.00mm）+石灰水泥砂浆（20.00m m）2.3 外墙外墙主体部分构造类型1：水泥砂浆（20.00mm）+玻璃棉板(矿棉、岩棉)（90.00mm）+加气混凝土砌块(B05级)（300.00mm）+水泥砂浆（20.00mm）热桥柱（框架柱）构造类型1：水泥砂浆（20.00mm）+玻璃棉板(矿棉、岩棉)（90.00mm）+钢筋混凝土（240.00mm）+石灰水泥砂浆（20.00m m）热桥梁（圈梁或框架梁）构造类型1：水泥砂浆（20.00m m）+玻璃棉板(矿棉、岩棉)（90.00mm）+钢筋混凝土（200.00mm）+石灰水泥砂浆（20.00m m）热桥过梁（过梁）构造类型1：水泥砂浆（20.00mm）+玻璃棉板(矿棉、岩棉)（90.00mm）+钢筋混凝土（200.00mm）+石灰水泥砂浆（20.00m m）热桥楼板（墙内楼板）构造类型1：水泥砂浆（20.00mm）+玻璃棉板(矿棉、岩棉)（90.00mm）+钢筋混凝土（200.00mm）热桥楼板类型传热系数表 6外墙传热系数判定表72.4 地下室顶板地下室顶板构造类型1：超细无机纤维（70.00mm）+钢筋混凝土（200.00mm）+石灰水泥砂浆（20.00m m）2.5 非采暖空调房间与采暖空调房间的隔墙非采暖空调房间与采暖空调房间的隔墙构造类型1：水泥砂浆（20.00m m）+加气混凝土砌块(B05级)（200.00mm）+水泥砂浆（20.00mm）2.6 非采暖空调房间与采暖空调房间的楼板非采暖空调房间与采暖空调房间的楼板构造类型1：无机保温砂浆（30.00mm）+钢筋混凝土（120.00mm）+水泥砂浆（20.00mm）2.7 变形缝变形缝构造类型1：水泥砂浆（20.00mm）+无机保温砂浆（30.00mm）+加气混凝土砌块(B05级)（300.00mm）+水泥砂浆（20.00mm）周边地面构造类型1：水泥砂浆（20.00m m）+钢筋混凝土（100.00m m）+夯实粘土1（200.00m m）非周边地面构造类型1：水泥砂浆（3.00mm ）+无机保温砂浆（50.00mm ）+钢筋混凝土（120.00mm ）+水泥砂浆（20.00mm ）2.8 外窗外窗构造类型1：PA 断桥铝合金中空（辐射率≤0.15）(Low _E 6绿色+12A+6无色（离线）)，传热系数 2.30W/m 2.K ，自身遮阳系数0.35，气密性为6级，水密性为3级，可见光透射比0.52注：1．上表中对于某一朝向外窗（包括透明幕墙）的综合传热系数K 的计算公式：∑∑=i i i A K A K式中，Ai------某种外窗（包括透明幕墙）的面积； Ki------某种外窗（包括透明幕墙）的传热系数；采光井窗构造类型：塑料中空(5无色+9A+5无色)，传热系数 2.70W/m 2.K ，自身遮阳系数0.57，气密性为6级，水密性为3级，可见光透射比0.40外窗可见光透射比判定表 表 153．结论各分项指标校核情况表17与《公共建筑节能设计标准-北京市地方标准》（DB11/687-2009）相比较，该建筑物的各指标均满足规范要求。

采暖建筑围护结构防潮设计一、基本计算参数计算地点：北京 室内计算温度：18.00℃ 室内相对湿度：60.00% 室内空气水蒸气分压力：613.56 采暖期室外平均温度：-1.60℃ 采暖期室外平均相对湿度：30.00% 室外空气水蒸气分压力：322.46 采暖期天数：125二、围护结构防潮设计1、外墙内部冷凝受潮验算保温材料重量湿度的允许增量[Δω]= --% 保温材料的干密度ρo=100.00 kg/m3 保温材料的厚度δi=0.09 m 根据冷凝计算界面温度计算公式：0.0()i e c i i i t t t R R R θ-=-+得θc= -1.20℃冷凝计算界面处的饱和水蒸气分压力Ps.c= 553.68 Pa 冷凝计算界面内侧所需的蒸汽渗透阻计算公式：....10[]24i s co i o i s c e o eP P H P P ZH ρδω-=∆-+得Ho.i'= 246.64 g/(m3.h.Pa)经围护结构内部冷凝受潮计算，Ho.i>Ho.i'满足《民用建筑热工设计规范》(GB50176-93)第6.1.3条规定冷凝计算界面内侧蒸汽渗透阻大于所需蒸汽渗透阻的要求，不需要设置隔气层。

2、屋顶内部冷凝受潮验算保温材料重量湿度的允许增量[Δω]= 7.00% 保温材料的干密度ρo=250.00 kg/m3 保温材料的厚度δi=0.15 m 根据冷凝计算界面温度计算公式：0.0()i e c i i i t t t R R R θ-=-+得θc= 0.74℃冷凝计算界面处的饱和水蒸气分压力Ps.c= 637.75 Pa 冷凝计算界面内侧所需的蒸汽渗透阻计算公式：....10[]24i s co i o i s c e o eP P H P P ZH ρδω-=∆-+得Ho.i'= -24.78 g/(m3.h.Pa)经围护结构内部冷凝受潮计算，Ho.i>Ho.i'满足《民用建筑热工设计规范》(GB50176-93)第6.1.3条规定冷凝计算界面内侧蒸汽渗透阻大于所需蒸汽渗透阻的要求，不需要设置隔气层。

合集下载

建筑节能设计计算报告书

建筑节能设计计算报告书

杨浦区143街坊2号楼建筑节能设计计算报告书项目设计阶段_____________________设计人：____________校对人：____________审核人：____________注册建筑师：_____________设计单位：______________________ （章）计算软件：建筑节能设计分析软件开发单位：中国建筑科学研究院应用版本： 1.10.a 版2号楼建筑节能计算分析报告书此项目判定依据为《夏热冬冷地区居住建筑节能设计标准》项目名称：杨浦区143街坊2号楼项目地址:建设单位：上海正海房地产开发有限公司设计单位：上海城乡建筑设计院有限公司施工单位:设计依据:1、《夏热冬冷地区居住建筑节能设计标准》(JGJ 134-2001 )。

2、《上海市建设和交通委员会关于进一步加强本市民用建筑节能设计技术管理的通知》沪建交〔2006〕765号3、《民用建筑热工设计规范》(GB50176-93 )。

4、《建筑外窗气密性能分级及其检测方法》(GB/T7107-2002 )5、《住宅建筑围护结构节能应用技术规程》DG/TJ08-206-2002一.建筑概况建筑类型的区划分依据《住宅设计规范( 2003年版)》GB 50096-1999 :低层住宅：一至三层的住宅；多层住宅：四至六层的住宅；中高层：七至九层的住宅；高层住宅：十层以上的住宅。

中高层住宅在进行建筑节能综合指标计算时按照高层住宅的计算和判定方法。

该建筑类型为：□多层□低层"高层城市：上海(北纬=31.17 °,东经=121.43 ° )地区：夏热冬冷建筑体积（地上）： 47728.95 m 3 建筑体积（地下）： 2515.28m 3建筑总体积：50244.23 m 3建筑名称：2号楼 建筑朝向：南偏西 10度建筑体形：条式 体形系数：0.35节能计算建筑面积（地上） ： 16436.80 m 2节能计算建筑面积（地下） ：679.80m 2节能计算总建筑面积：17116.60 m 2建筑表面积：16803.8 m 2 建筑层数：地上 28层、地下室1层 建筑物高度：81.2 m建筑大样图:二.建筑围护结构1.围护结构构造软件热工参数计算取两位有效数字。

建筑节能计算报告(权衡)

建筑节能计算报告(权衡)

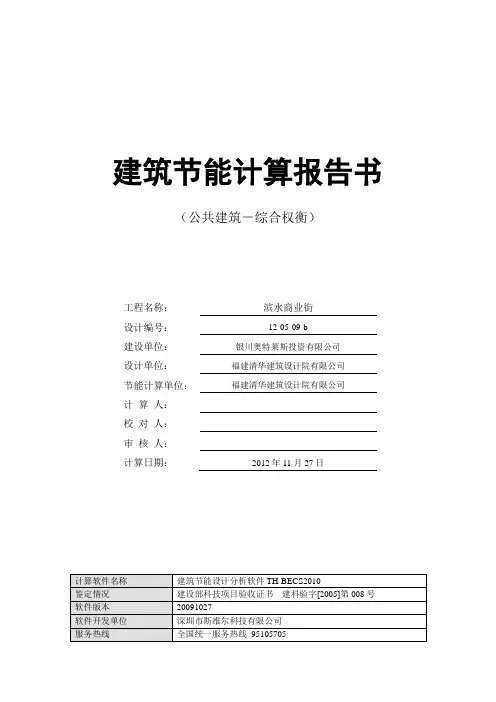

建筑节能计算报告书（公共建筑－综合权衡）工程名称：滨水商业街设计编号：12-05-09-b建设单位：银川奥特莱斯投资有限公司设计单位：福建清华建筑设计院有限公司节能计算单位：福建清华建筑设计院有限公司计算人：校对人：审核人：计算日期：2012年11月27日一、建筑概况二、计算依据1. 《公共建筑节能设计标准》(GB50189-2005)2. 《民用建筑热工设计规范》(GB50176-93)3. 《建筑外窗气密性能分级及其检测方法》（GB/T7106-2008）4. 《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体型系数六、窗墙比2、外窗表表格行数为165，大于100，如果输出将影响速度，所以略去。

如要输出，请修改文件becs.ini。

七、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：标准要求：结论：不需要八、屋顶构造（一）屋顶相关构造九、外墙构造（一）外墙相关构造（二）外墙平均热工特性十、挑空楼板构造（一）挑空楼板相关构造（二）挑空楼板平均热工特性十一、采暖与非采暖隔墙（一）采暖与非采暖隔墙相关构造十二、采暖与非采暖楼板（一）采暖与非采暖楼板相关构造（二）采暖与非采暖楼板平均热工特性十三、采暖地下室外墙构造本工程无此项内容十四、周边地面-控温构造（一）周边地面-控温相关构造十五、非周边地面-控温构造（一）非周边地面-控温相关构造十六、外窗热工（一）外窗构造1. 平板遮阳无平板遮阳（三）平均遮阳系数4. 北向：=0.860（四）平均传热系数（五）总体热工性能十七、可开启面积十八、外窗气密性十九、幕墙气密性二十、综合权衡二十一、结论。

建筑节能结露计算报告书

建筑节能结露计算报告书

建筑节能结露计算报告书项目名称：计算人：校对人：审核人：设计单位：计算时间：计算软件：T20天正建筑节能分析软件软件版本：V2.0 Build160108软件开发单位：天正公司-一、项目概况项目名称项目地址建设单位设计单位设计编号地理位置气候分区二、设计依据1.《公共建筑节能设计标准》（GB50189-20015）2.《民用建筑热工设计规范》（GB50176-2016）3.《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）三、结露计算表一：屋顶结露计算1、已知参数室外大气压力(Pa) 102040室外相对湿度(%) 45室内相对湿度(%) 60室外计算温度te(℃) -8室内计算温度ti(℃) 18 2、计算参数内表面换热阻Ri(m2·K/W) 0.1103、热桥部位传热阻屋顶传热阻：2.89 m2·K/W构造类型：平屋面(挤塑板)名称厚度(mm) 导热系数(w/m·k)导热修正系数细石混凝土40.00 0.93 1.00防水层 4.00 0.17 1.00水泥砂浆1 20.00 0.93 1.00挤塑聚苯板80.00 0.03 1.10 水泥膨胀珍珠岩4 60.00 0.18 1.50 钢筋混凝土100.00 1.74 1.00 石灰,水泥,砂,砂浆20.00 0.87 1.004、最小经济热阻检查温差修正系数η 1.0允许温差△t(℃) 6.0最小经济热阻(m2·K/W)=0.485、室内露点温度室内空气露点查询表湿度(%)20% 30% 40% 50% 60% 70% 80% 90% 温度(℃)5 1.8 3.56 2.8 4.57 1.9 3.8 5.58 2.9 4.8 6.59 1.6 3.8 5.7 7.410 2.6 4.8 6.7 8.411 3.5 5.7 7.7 9.412 1.9 4.5 6.7 8.7 10.413 2.8 5.4 7.7 9.6 11.414 3.7 6.4 8.6 10.6 12.415 1.5 4.7 7.3 9.6 11.6 13.416 2.4 5.6 8.2 10.5 12.6 14.417 3.3 6.5 9.2 11.5 13.5 15.318 4.2 7.4 10.1 12.4 14.5 16.319 1 5.1 8.4 11.1 13.4 15.5 17.320 1.9 6 9.3 12 14.4 16.4 18.321 2.8 6.9 10.2 12.9 15.3 17.4 19.322 3.6 7.8 11.1 13.9 16.3 18.4 20.323 4.5 8.7 12 14.8 17.2 19.4 21.324 5.4 9.6 12.9 15.8 18.2 20.3 23.325 0.5 6.2 10.5 13.9 16.7 19.1 21.3 23.226 1.3 7.1 11.4 14.8 17.6 20.1 22.3 24.227 2.1 8 12.3 15.7 18.6 21.1 23.2 25.228 3 8.8 13.2 16.6 19.5 22 24.2 26.229 3.8 9.7 14 17.5 20.4 23 25.2 27.2室内相对湿度(%) 60室内计算温度ti(℃) 18室内露点温度td (℃) 10.166、结论室内露点温度td (℃) 10.16内表面温度θ’i(℃) 17.05结论不结露表二：外墙结露计算1、已知参数室外大气压力(Pa) 102040室外相对湿度(%) 45室内相对湿度(%) 60室外计算温度te(℃) -8室内计算温度ti(℃) 182、热桥形式热桥形式名称样式热桥形式a3、计算参数内表面换热阻Ri(m2·K/W) 0.110肋宽α(mm) 600结构厚度δ(mm) 300宽厚比δi(mm) 2.00修正系数η 1.0004、热桥部位传热阻热桥部位传热阻：2.213m2·K/W构造类型：钢筋砼墙(聚合聚苯板)名称厚度(mm) 导热系数(w/m·k) 导热修正系数抹面层20.00 1.00 1.00聚合物砂浆20.00 0.93 1.00聚合聚苯板80.00 0.039 1.10钢筋混凝土200.00 1.74 1.00 石灰,水泥,砂,砂浆20.00 0.87 1.00非热桥部位传热阻： 3.075 m2·K/W构造类型：加气砼砌块墙(聚合聚苯板)名称厚度(mm) 导热系数(w/m·k) 导热修正系数聚合物砂浆20.00 0.93 1.00聚合聚苯板80.00 0.039 1.10加气砼砌块墙200.00 0.16 1.25石灰,水泥,砂,砂浆20.00 0.87 1.00 5、最小经济热阻检查温差修正系数η 1.0允许温差△t(℃) 6.0最小经济热阻(m2·K/W)=0.486、内表面温度计算宽厚比 2.00内表面温度计算=18-(18--8)×3.023×0.110=16.727、室内露点温度室内空气露点查询表湿度(%)20% 30% 40% 50% 60% 70% 80% 90% 温度(℃)5 1.8 3.56 2.8 4.57 1.9 3.8 5.58 2.9 4.8 6.59 1.6 3.8 5.7 7.410 2.6 4.8 6.7 8.411 3.5 5.7 7.7 9.412 1.9 4.5 6.7 8.7 10.413 2.8 5.4 7.7 9.6 11.414 3.7 6.4 8.6 10.6 12.415 1.5 4.7 7.3 9.6 11.6 13.416 2.4 5.6 8.2 10.5 12.6 14.417 3.3 6.5 9.2 11.5 13.5 15.318 4.2 7.4 10.1 12.4 14.5 16.319 1 5.1 8.4 11.1 13.4 15.5 17.320 1.9 6 9.3 12 14.4 16.4 18.321 2.8 6.9 10.2 12.9 15.3 17.4 19.322 3.6 7.8 11.1 13.9 16.3 18.4 20.323 4.5 8.7 12 14.8 17.2 19.4 21.324 5.4 9.6 12.9 15.8 18.2 20.3 23.325 0.5 6.2 10.5 13.9 16.7 19.1 21.3 23.226 1.3 7.1 11.4 14.8 17.6 20.1 22.3 24.227 2.1 8 12.3 15.7 18.6 21.1 23.2 25.228 3 8.8 13.2 16.6 19.5 22 24.2 26.229 3.8 9.7 14 17.5 20.4 23 25.2 27.2室内相对湿度(%)60室内计算温度ti(℃)18室内露点温度td (℃)10.168、结论室内露点温度td (℃) 10.16内表面温度θ’i(℃) 16.72结论不结露表三：最不利楼板结露计算一、基本计算参数计算地点：室内计算温度ti：18℃冬季室外计算温度te：-7℃冬季室内相对湿度：60.00%露点温度T露点：10.16℃二、围护结构结露验算非采暖空调房间与采暖空调房间的楼板厚度(mm)导热系数W/(m.K)蓄热系数W/(m2.K)热阻值(m2.K)/W热惰性指标D=R.S修正系数α地面砖10.0 2.180 18.65 0.005 0.09 1.00水泥砂浆30.0 0.930 11.37 0.032 0.37 1.00挤塑板30.0 0.030 0.75 0.91 0.67 1.20钢筋混凝土100.0 1.740 17.20 0.057 0.99 1.00楼板各层之和180.0 1.004 2.11楼板热阻Ro=Ri+∑R+Re= 1.234 (m2.K/W)Ri= 0.115 (m2.K/W);Re= 0.115 (m2.K/W) 楼板传热系数K p=1/Ro= 0.81 W/(m2.K)结露验算公式：由此算出内表面温度然后和露点温度进行对比，大于露点温度就不会结露，反之就会结露。
