天线基本知识介绍天线是将电信号转换为电磁波并将其传输或接收的装置。

它是电磁学的一个分支，用于无线通信、电视和广播接收、雷达以及天体物理学研究等领域。

本文将对天线的基本知识进行介绍。

1.天线的作用和原理：天线的主要作用是将电信号转换为电磁波并将其辐射到空间中，或者将接收到的电磁波转换为电信号。

它的工作原理基于法拉第电磁感应定律和亥姆霍兹理论，即通过电流在导体中产生的磁场和由变化的磁场产生的感应电流来实现电磁波的辐射或接收。

2.天线的分类：天线可以根据其结构、工作频率、功率和应用等方面进行分类。

根据结构，天线可分为线性天线（如偶极子天线）、面型天线（如片极天线、光波导天线）和体型天线（如反射天线、波导天线）。

根据工作频率，天线可分为超高频、高频、甚高频、极高频和微波天线等。

根据功率，天线可分为小功率天线和大功率天线。

根据应用，天线还可细分为通信天线、雷达天线、电视天线、卫星天线和微波天线等。

3.天线参数：天线的性能取决于其设计参数。

常见的天线参数包括增益、方向性、波束宽度、驻波比、频率响应、极化方式和带宽等。

增益是天线辐射功率与等效输入功率之比，方向性衡量天线在一些方向上的辐射能力，波束宽度是主瓣的半功率宽度，驻波比是反射功率与输入功率之比，频率响应表示天线在不同频率下的性能表现，极化方式表示电磁波的电场分量与地面垂直或平行的相对方向，带宽表示天线能够工作的频率范围。

4.天线设计方法：天线的设计是一个综合考虑电磁学原理、工作频率和应用要求的过程。

常见的天线设计方法包括试验法、数值法和半经验法。

试验法通过制作实物天线并进行实际测量来调整参数和优化天线性能。

数值法使用计算机模拟和数值算法来预测和分析天线性能，例如有限元法、谱域法和时域法等。

半经验法结合实验和数值方法，通过经验公式和优化算法来设计天线。

5.天线应用：天线的应用非常广泛，涵盖了通信、广播、雷达、航天、医疗和科学研究等领域。

在通信领域，天线用于无线电通信、移动通信和卫星通信等。

有关天线的知识点总结一、天线的工作原理天线的工作原理可以简单地理解为两个方面：接收信号和辐射信号。

当接收信号时，天线将接收到的电磁波转换成电信号；而在辐射信号时，天线将电信号转换成电磁波辐射出去。

这样一来，天线就起到了收发信号的作用。

二、天线的分类根据不同的分类标准，天线可以分为很多种类。

其中最常见的分类方法有以下几种：1. 按照频率分类：根据天线工作的频率范围不同，可以分为超高频天线、甚高频天线、超高频天线、微波天线等；2. 按照结构分类：根据天线的结构和形状不同，可以分为偶极子天线、单极天线、方向性天线、非方向性天线等；3. 按照用途分类：根据天线的用途不同，可以分为通信天线、导航天线、雷达天线、电视天线等。

三、天线的特性1. 增益：天线的增益是指天线辐射的电磁波功率与理想点源辐射的电磁波功率的比值。

增益越高，天线的辐射效率越高。

2. 阻抗：天线的输入阻抗是指天线在工作频率下的端口电阻。

一般来说，天线的阻抗要与传输线的阻抗匹配，否则会导致信号回波，影响通信质量。

3. 方向性：天线的方向性是指天线在空间中辐射和接收电磁波信号的能力。

方向性越好，天线的指向性就越强。

4. 带宽：天线的带宽是指天线可以工作的频率范围。

一般来说，带宽越宽，天线的适用范围就越广。

四、天线的设计和调试天线的设计和调试是天线工程师的主要工作之一。

在设计天线时，需要考虑到天线的工作频率、带宽、增益、方向性等参数，并根据具体的应用场景选择合适的天线结构和材料。

在调试天线时，需要使用专业的测试设备进行天线的性能测试，一般包括驻波比测量、辐射图测量、方向图测量等。

五、天线的应用天线的应用非常广泛，几乎涵盖了各个领域。

在通信领域，天线用于手机、基站、卫星通信等设备；在雷达领域，天线用于目标探测和跟踪；在导航领域，天线用于车载导航、航空导航等设备；在电视领域，天线用于接收地面数字电视信号等。

总的来说，天线作为一种重要的通信装置，在现代社会中有着不可替代的作用。

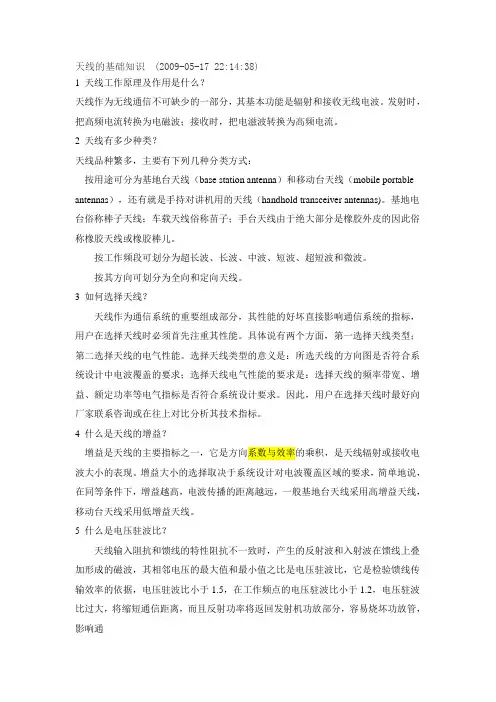

天线的基础知识(2009-05-17 22:14:38)1 天线工作原理及作用是什么？天线作为无线通信不可缺少的一部分，其基本功能是辐射和接收无线电波。

发射时，把高频电流转换为电磁波；接收时，把电滋波转换为高频电流。

2 天线有多少种类？天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas），还有就是手持对讲机用的天线（handhold transceiver antennas)。

基地电台俗称棒子天线；车载天线俗称苗子；手台天线由于绝大部分是橡胶外皮的因此俗称橡胶天线或橡胶棒儿。

按工作频段可划分为超长波、长波、中波、短波、超短波和微波。

按其方向可划分为全向和定向天线。

3 如何选择天线？天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。

具体说有两个方面，第一选择天线类型；第二选择天线的电气性能。

选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。

因此，用户在选择天线时最好向厂家联系咨询或在往上对比分析其技术指标。

4 什么是天线的增益？增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远，一般基地台天线采用高增益天线，移动台天线采用低增益天线。

5 什么是电压驻波比？天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成的磁波，其相邻电压的最大值和最小值之比是电压驻波比，它是检验馈线传输效率的依据，电压驻波比小于1.5，在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

当传输线的几何长度等于或大于所传送信号的波长时就叫做 长传输线，简称长线。
大家好
34
1. 天线的输入阻抗
天线和馈线的连接端，即馈电点两端感应的信号电压与信号 电流之比，称为天线的输入阻抗。输入阻抗有电阻分量和电抗分 量。输入阻抗的电抗分量会减少从天线进入馈线的有效信号功率。 因此，必须使电抗分量尽可能为零，使天线的输入阻抗为纯电阻。
大家好
36
3.反射系数、驻波系数与回波损耗
当馈线和天线匹配时，高频能量全部被负载吸收，馈线上 只有入射波，没有反射波。馈线上传输的是行波，馈线上各处的 电压幅度相等，馈线上任意一点的阻抗都等于它的特性阻抗。
而当天线和馈线不匹配时，也就是天线阻抗不等于馈线特性 阻抗时，负载就不能全部将馈线上传输的高频能量吸收，而只能 吸收部分能量。入射波的一部分能量反射回来形成反射波。
１. 无线电波
什么叫无线电波？无线电波是一种能量传输形式， 在传播过程中，电场和磁场在空间是相互垂直的，同时 这两者又都垂直于传播方向。
大家好
11
无线电波有点象一个池塘上的波纹，在传播时波会减弱。
无线电波和光波一样，它的传播速度和传播媒质有关。 无线电波在真空中的传播速度等于光速。我们用Ｃ＝３０ ００００公里／秒表示。在媒质中的传播速度为：Ｖε`＝ Ｃ/√ε，式中ε为传播媒质的相对介电常数。空气的相对
0.5 H
大家好
33
八. 关于传输线的几个基本概念
连接天线和发射（或接收）机输出（或输入）端的导线称 为传输线或馈线。传输线的主要任务是有效地传输信号能量。
因此它应能将天线接收的信号以最小的损耗传送到接收机输 入端，或将发射机发出的信号以最小的损耗传送到发射天线的输 入端，同时它本身不应拾取或产生杂散干扰信号。这样，就要求 传输线必须屏蔽或平衡。
