ISO 8502-5-1998

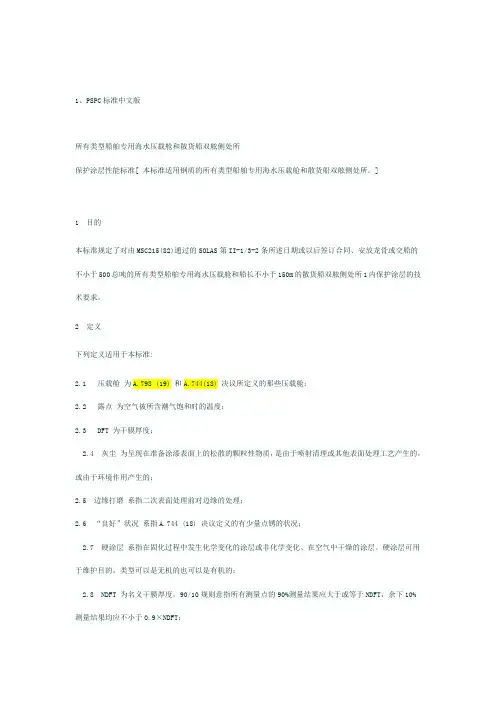

1、PSPC标准中文版所有类型船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准[ 本标准适用钢质的所有类型船舶专用海水压载舱和散货船双舷侧处所。

]1 目的本标准规定了对由MSC215(82)通过的SOLAS第II-1/3-2条所述日期或以后签订合同、安放龙骨或交船的不小于500总吨的所有类型船舶专用海水压载舱和船长不小于150m的散货船双舷侧处所1内保护涂层的技术要求。

2 定义下列定义适用于本标准:2.1 压载舱为A.798 (19) 和A.744(18) 决议所定义的那些压载舱；2.2 露点为空气被所含潮气饱和时的温度；2.3 DFT 为干膜厚度；2.4 灰尘为呈现在准备涂漆表面上的松散的颗粒性物质，是由于喷射清理或其他表面处理工艺产生的，或由于环境作用产生的；2.5 边缘打磨系指二次表面处理前对边缘的处理；2.6 “良好”状况系指A.744 (18) 决议定义的有少量点锈的状况；2.7 硬涂层系指在固化过程中发生化学变化的涂层或非化学变化、在空气中干燥的涂层。

硬涂层可用于维护目的，类型可以是无机的也可以是有机的；2.8 NDFT 为名义干膜厚度。

90/10规则意指所有测量点的90%测量结果应大于或等于NDFT，余下10%测量结果均应不小于0.9×NDFT；2.9 底漆系指车间底漆涂装后在船厂涂装的涂层系统的第一道涂层；2.10 车间底漆系指加工前涂在钢板表面的底漆，通常在自动化车间喷涂（在涂层系统第一道涂层之前）；2.11 预涂系指对关键区域边缘、焊缝、不易喷涂区域等位置的预先涂刷，以保证良好的涂料附着力和恰当的涂层厚度；2.12 目标使用寿命为涂层系统设计寿命的目标值，以年计；2.13 技术规格书为涂料生产商的产品规格书，包含与涂料及其涂装有关的详细技术性说明和资料。

3 通则3.1 涂层系统达到其目标使用寿命的能力取决于涂层系统的类型、钢材处理、涂装和涂层检查及维护。

所有这些方面对涂层系统的优良性能都有影响。

表面处理 --- 除锈程度ISO8501-1:1988锈蚀等级 (Rust Grades)A:钢表面完全被粘附的氧化皮覆盖，极少量或无可见锈B:钢表面被氧化皮和锈覆盖C:钢表面完全被锈覆盖，极少量或无可见点蚀D:钢表面完全被锈覆盖，可见点蚀除锈程度Sa : 喷砂除锈Sa1/Sa2/Sa2.5/Sa3(SSPC SP7/SP6/SP10/SP5)St : 手工或动力工具除锈St2 / St3Fl : 火焰清洁AFl/BFl/CFl/DFlISO8501-2 --- 已有涂层表面的表面处理等级P Sa : 已有涂层表面局部彻底的喷砂处理P Sa2/P Sa2.5/P Sa3P St : 已有涂层表面局部手工和动力工具处理P St2/P St3P Ma : 已有涂层表面局部机械打磨处理P Ma下列国家标准，涉及了防腐蚀的各种要求：GB8923涂装钢材表面锈蚀等级和除锈等级（相对国际标准 ISO 8501-1:1988）GB6060.5表面粗糙度比较样板抛（喷）丸、喷砂加工表面（相对国际标准.ISO8503-2 :1995）GB6484铸钢丸GB6485铸钢砂GB/T13312钢铁件涂装前除油程度检验方法（验油试纸法）HG/T 3656钢结构桥梁漆JB/Z350高压无气喷涂典型工艺GB1764漆膜厚度测定法GB/T 5210涂层附着力的测定法，拉开法GB/T 1771色漆和清漆耐中性盐雾性能的测定（相对国际标准ISO 7253:1984）GB/T 1865色漆和清漆人工气候老化和人工辐射曝露（相对国际标准ISO 11341:1994）GB/T1740漆膜耐湿热测定法GB7692涂装作业安全规程涂漆前处理工艺安全GB6514涂装作业安全规程涂漆工艺安全GB/T15957-1995大气环境腐蚀性分类石油行业标准SYJ0004-1999钢质管道及储罐防腐蚀工程设计规范SY4058-93埋地钢质管道外防腐层和保温层现场补伤施工及验收规范SY/T0007-1998钢质管道及储罐腐蚀控制工程设计规范SY/T0063-99管道防腐层检漏试验方法SY/T0087-95钢质管道及储罐腐蚀与防护调查方法标准SY/T0407-1997涂装前钢材表面预处理规范SY/T0447-96埋地钢质管道环氧煤沥青防腐层技术标准SY/T4091-1995滩海石油工程防腐蚀技术规范SYJ30-87埋地钢质管道及储罐防腐蚀工程基本术语Q/CNPC37-2002非腐蚀性天然气输送管内壁覆盖层推荐做法一、涂装标准的类别涂装标准从类别上划分可分为：1、公司标准如：国际油漆公司高压水喷射表面处理标准、海洋石油工程公司涂装施工程序等2、行业标准如：石油天然气工业标准3、国家标准如：GB, BS, DIN, ASTM, Norsok Standard, SSPC4、地区标准如：欧洲标准 ( CEN）5、国际标准如：ISO二、涉及了防腐蚀的各种要求：GB8923涂装钢材表面锈蚀等级和除锈等级（相对国际标准 ISO 8501-1:1988）GB6060.5表面粗糙度比较样板抛（喷）丸、喷砂加工表面（相对国际标准.ISO8503-2 :1995）GB6484铸钢丸GB6485铸钢砂GB/T13312钢铁件涂装前除油程度检验方法（验油试纸法）HG/T 3656钢结构桥梁漆JB/Z350高压无气喷涂典型工艺GB1764漆膜厚度测定法GB/T 5210涂层附着力的测定法，拉开法GB/T 1771色漆和清漆耐中性盐雾性能的测定（相对国际标准ISO 7253:1984）GB/T 1865色漆和清漆人工气候老化和人工辐射曝露（相对国际标准ISO 11341:1994）GB/T1740漆膜耐湿热测定法GB7692涂装作业安全规程涂漆前处理工艺安全GB6514涂装作业安全规程涂漆工艺安全GB/T15957-1995大气环境腐蚀性分类三、附着力测试标准ISO 2409：1972色漆和清漆－划格法测试ISO 4624：1978色漆和清漆－附着力拉开法测试ASTM D 3359-87胶带纸附着力标准测试法ASTM D 5162-01标准操作规程－金属底材上不传导型保护用涂料的不连续性（漏涂）测试NACE RP 0188-99标准测试规程－保护用涂料的不连续性（漏涂）测试法无机富锌漆的MEK测试ASTM D 4752-87无机硅酸富锌漆的耐MEK溶剂擦拭标准测试法四、国际上常用的相关标准有：1、新钢材表面锈蚀等级 --- ISO 8501-1:1988 / SSPC Vis2、已有涂层表面的锈蚀等级 --- ISO4628 / ASTM D6103、底材表面可溶性盐的检测 --- ISO8502-64、表面处理等级 --- ISO8501:1988 / SSPC SP / DIN 559285、表面粗糙度 --- ISO8503 / ASTM D 4417 / RUGOTEST No.36、喷砂磨料标准 --- ISO11124/ 11125/ 11126/ 111277、底材表面灰尘 --- ISO8502-38、干膜厚度的测量 --- SSPC PA2 / DIN 55929 / ISO28089、附着力 --- ISO4624 / SIS184171 / ASTM D3359 / ISO240910、无机富锌底漆固化程度 --- ASTM D475211、针孔检测 --- DIN 5567012、已有涂层的评估 --- ISO4628 / ASTM D714表面处理相关标准除锈程度ISO8501-1/ISO8501-2/SSPC SP底材表面清洁程度ISO8502-1~9表面粗糙度ISO8503/ASTM D4417/RUGOTEST No.3喷砂磨料标准ISO11124/ISO11125/ISO11126/ISO11127THANKS致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

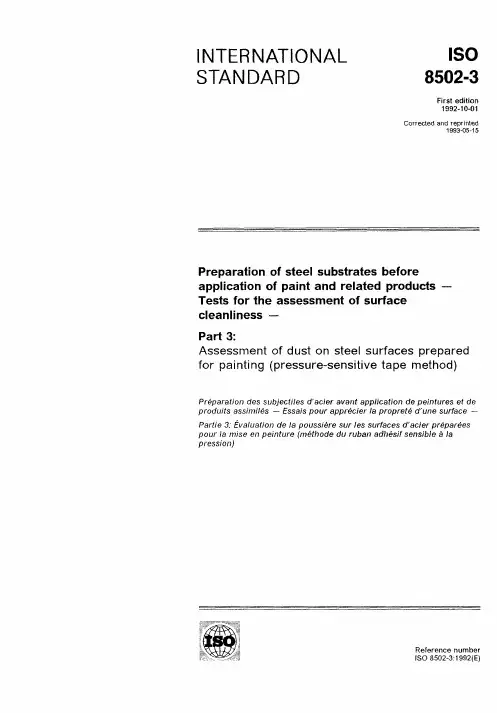

Reference number ISO 8502-3: 1992(E)
IS0ቤተ መጻሕፍቲ ባይዱ
8502-3:1992(E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of national standards bodies (IS0 member bodies). The work of preparing International Standards is normally carried out through IS0 technical committees. Each member body interested in a subject for which a technical committee has been established has the right to be represented on that committee. International organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. IS0 collaborates closely with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization. Draft International Standards adopted by the technical committees are circulated to the member bodies for voting. Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote. International Standard IS0 8502-3 was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Sub-Committee SC 12, Preparation of steel substrates before application of paints and related products. IS0 8502 consists of the following parts, under the general title aration of steel substrates before application of paint and related ucts - Tests for the assessment of surface cleanliness:

“商业级喷砂清理”，NACE No. 3/SSPC-SP 6 (允许33%的污迹/staining)
“扫砂级喷砂清理”，NACE No. 4/SSPC-SP 7
SSPC--Vis 3 标准名称：
手工工具 = SP 2 动力工具 = SP 3/动力钢丝刷/PWB
SP 3/砂轮片/SD SP 3/针枪/NG
ISO 8501-1：1988 标准: Sa
Sa1轻度喷射清理
在不放大的情况下进行观察时，表面应无可见的油脂和污 垢，并且没有附着不牢的氧化皮、铁锈、油漆涂层和异物。
Sa2彻底喷射清理
在不放大的情况下进行观察时，表面应无可见的油脂和污 垢，并且几乎没有氧化皮、铁锈、油漆涂层和异物。任何 残留物应当是附着牢固的。

ISO 8501-1：1988 标准 • ISO 8501-1：1988 标准 - 锈蚀等级 Rust grades
C：氧化皮已因锈蚀而剥落或者可以刮 除， 但在正常视力观察下仅见到少量 点
蚀的钢板表面。
D：氧化皮已因锈蚀而剥落，在 正常视力观察下，已可见到 普遍发生点蚀的钢板表面。
ISO 8501-1：1988 标准
C St 2
ISO 8501-1：手动工具和动力工具清理 状态 D
D St 3
D St 2
磨料喷砂清理的(NACE/SSPC) 联合表面处理标准
“出白金属喷砂清理”， NACE No. 1/SSPC-SP 5
“近出白金属喷砂清理”，NACE No. 2/SSPC-SP 10 (允许5%的污迹/staining)
• ISO 8501-1：1988 标准
– Sa: 喷射清理 Blasting cleaning
Sa 1 Sa 2 Sa 2.5 Sa 3
