附录C STC-ISP 软件的使用

4.2 下载软件的使用
两种下载方式：USB下载和串口下载
（1）用USB下载时，只需用一根双公USB线将开发板与电脑连接即可，此时USB 有两个作用，下载加供电。

（2）用串口线下载时，首先用USB线将5V电源与开发板连接，然后用USB转串口线连接电脑和开发板，USB线供电，串口线下载。

一般用USB下载即可。

STC-ISP的使用
首先需要安装好相应的下载驱动（具体安装步骤请见光盘：51start光盘\步骤2：单片机相关软件\1.安装相应的驱动\USB驱动\驱动安装说明.PDF）
双击下载软件（51start光盘\步骤2：单片机相关软件\3.程序下载（烧录）软件）
会看到下面的软件界面：按图中的说明操作即可
说明：
（1）型号一定要选对，不然无法下载，尤其是51和52要看清。

（2）串口号如果驱动安装好且连接正常的话，会出现上图中的样子，如果没出现，说明驱动未安装好或者单片机连接有问题
（3）在用USB方式下载的时候，不用改动串口号；如果使用串口下载，因为串口下载时COM不能大于4，所有有时候需要手动修改串口号（COM口），具体操作说明见光盘：51start光盘\步骤2：单片机相关软件\1.安装相应的驱动\串口驱动\如何更改端口号.PDF
（4）单片机下载程序的时候需要冷启动，在点击“下载”之前，单片机需要断电，点击“下载”后，重新上电（按下电源开关）。

初次使用指南及stc-isp编程软件使用说明初次使用指南及stc-isp编程软件使用说明1：硬件要求1.1 电脑：需要一台配备Windows操作系统的电脑。

1.2 STC-ISP编程器：确保您已经购买了STC-ISP编程器，并将其连接到电脑。

2：软件与安装2.1 STC-ISP编程软件：访问STC官方网站，并最新版本的STC-ISP编程软件。

2.2 安装软件：双击的安装程序，并按照提示完成软件的安装过程。

3：连接STC-ISP编程器3.1 USB连接：将STC-ISP编程器的USB接口插入电脑的可用USB端口。

3.2 电源连接：将STC-ISP编程器的电源线连接到适当的电源源头上。

4：连接目标芯片4.1 ICSP连接：使用ICSP线将STC-ISP编程器与目标芯片连接。

确保连接正确，避免引脚接错。

4.2 电源连接：确保目标芯片的电源线正确连接，并提供稳定的电源。

5：打开STC-ISP编程软件5.1 启动软件：双击桌面上的STC-ISP图标，或从开始菜单中找到并启动STC-ISP软件。

5.2 设置目标芯片：在软件界面中，选择正确的目标芯片型号，确保选择与目标芯片完全匹配。

6：程序6.1 打开需要的程序文件：在软件界面中，找到并打开您要的程序文件。

6.2 设置参数：根据实际需求，设置合适的选项，例如速度、数据校验等。

6.3 开始：软件界面上的按钮，开始将程序文件到目标芯片上。

7：检查结果7.1 成功：如果成功，软件界面上将显示成功的提示信息。

7.2 失败：如果失败，软件界面上将显示失败的提示信息。

请检查连接和设置，重新尝试。

本文档涉及附件：附件1：STC-ISP编程软件最新版本。

附件2：ICSP线接线图。

本文所涉及的法律名词及注释：1： STC-ISP编程器：STC(思特奇)公司开发的一款用于和编程STC单片机的硬件设备。

2：目标芯片：指待编程的STC单片机芯片。

3： ICSP线：用于连接STC-ISP编程器与目标芯片的线缆。

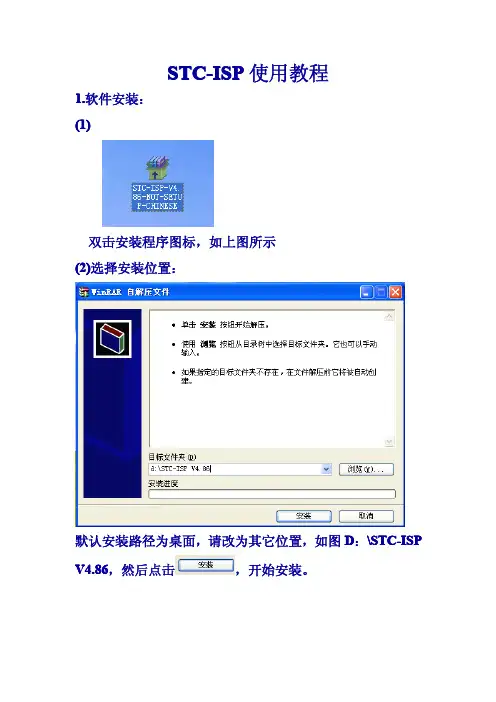

STC-ISP使用教程
1.软件安装：
(1)
双击安装程序图标，如上图所示
(2)选择安装位置：
默认安装路径为桌面，请改为其它位置，如图D：\STC-ISP V4.86，然后点击，开始安装。

(3)建立桌面快捷方式
打开安装路径D：\STC-ISP V4.86，在下图图标上右击创建。

2.软件使用：
（1）连接开发板电源和下载线。

注：STC89C52用串口方式下载。

（2）双击桌面快捷方式图标，打开软件，如图所示：
（3）选择MCU型号：
（4）调入烧录文件：
点击，调入要烧录的程序文件，如下图所示：
（5）选择COM口：
在上右击，在弹出菜单中选择，在“计算机管理”的“设备管理器”中查看所用的COM口。

上图所示有两个COM口，一个“COM4”，为使用USB转串口芯片后虚拟串口，另一个为“COM1”，为计算机自带DB9串口（部分台式机和笔记本无此口），要根据你所用的串口选择，本教程使用USB转串口，串口号为COM4。

如下图选择“COM4”
（6）选择波特率：
波特率高低依芯片而定，如下载失败可以适当降低波特率，此处采用默认波特率。

（7）下载程序：
点击“Download/下载”，马上重启开发板电源，完成程序下载
如下图所示：
（8）补充说明：
端口和波特率设定后就不用变，只需调入相应程序即可。

如遇无法下载或无响应请重新打开软件。

本教程所用USB转串口芯片为
CP2102，下载芯片为STC89C52RC，其它芯片使用方法大同小异。

使用USB转串口芯片前请装与芯片相应的驱动。

REV1.0—11July2014Software ManualSTC-ISP v6.75使用GARY Studio有问题请联系QQ:782387489REV1.0—11July2014Software Manual1、安装USB转串口驱动G1-MINI开发板使用USB接口下载程序及监控程序，在使用之前，需要安装USB转串口驱动。

打开文件目录下的G-1mini开发板\CH340芯片驱动，或者在网上下载CH340驱动，双击CH341SER.EXE，然后选择安装就可以，要稍微等会，系统会自动弹出对话框，提示驱动安装成功。

REV1.0—11July2014Software Manual2、程序下载本STC-ISP软件可从STC官网上下载最新版本，STC官网：将USB转mini USB连接线连接到电脑的USB接口，如果是台式机，请连接到台式机的后部USB端口，前部USB的驱动较弱。

REV1.0—11July2014Software Manual烧写程序主要分四步：1、选择单片机型号，G1-MINI开发板标配STC89C52RC，芯片型号选STC89C/LE52RC。

2、打开需要烧写的HEX文件。

3、选择对应的COM口，COM口需要按前面所说的安装好驱动程序，查看COM端口号可以右击“计算机”，点“管理”，打开如下对话框：REV1.0—11July2014Software Manual点击设备管理器，在端口中即可查看到COM端口号。

4、点击软件上“下载/编程”按钮后，关闭开发板电源然后再重新打开，开始下载程序。

以上步骤4中，上电循序非常重要，开发板需要冷启动，也就是需要重新给开发板供电，在点完“下载/编程”按钮后，分2种情况：1、此前开发板电源是接通的，则无法下载程序，需要立即关掉电源，然后再给开发板供电。

开始下载程序。

2、此前开发板电源是断开的，直接给开发板供电，开始下载程序。

如果用户发现无法下载程序，请核实一下步骤是否正确，如果步骤正确，还是无法下载程序，请核对一下几点：1、USB下载线没有连接；2、串口端口号没有选择正确；3、单片机没有放正确，或者没有锁紧；4、无晶振或者晶振接触不良。
