顶板混凝土裂缝产生原因分析

对某地下车库顶板开裂的原因分析及处理措施一、原因分析1. 设计问题：车库顶板的设计不合理，未考虑到地下水位、土壤活动等因素，导致顶板承受压力过大而产生开裂。

2. 材料问题：使用了质量不良的建筑材料，如混凝土强度不够、钢筋质量差等，使得顶板易发生开裂。

3. 施工问题：施工过程中存在操作不当、施工工艺不合理等问题，如混凝土浇筑质量不达标、钢筋布置不合理、施工时间不合理等，导致顶板产生开裂。

4. 外力影响：车库上方发生了地震、爆炸等外力影响，使得顶板承受不可承受之力而产生开裂。

二、处理措施1. 修复开裂部位：根据开裂程度，选择相应的修复方法，如简单粘结修复、注浆修复、超声波焊接修复等，将开裂部位修复好，防止进一步扩大。

2. 加固顶板结构：对车库顶板进行加固处理，增加梁柱、钢筋等结构，使其承受更大的压力，减少开裂的可能。

3. 加强混凝土质量控制：严格控制混凝土配料比例、浇筑厚度、浇筑温度等，确保混凝土的质量达到标准要求，并加入适当的外加剂，如缩微聚合物等，增加混凝土的抗裂性能。

4. 考虑地下水位和土壤活动：在设计和施工中要考虑地下水位的变化和土壤的活动特性，采取合适的排水和加固措施，减少地下水对顶板的影响，防止土壤活动造成的变形和开裂。

5. 加强施工管理：加强对施工人员的培训，提高施工质量和安全意识，严格按照施工规范要求进行施工，确保施工工艺合理，施工质量达标。

6. 定期维护检查：定期对车库顶板进行维护和检查，及时发现和处理开裂问题，预防事故的发生。

7. 加强地震防护措施：针对车库所在地的地震状况，采取相应的地震防护措施，如增加梁柱、加固连接节点等，提高顶板的抗震能力。

通过以上的分析和措施，可以有效预防和处理车库顶板开裂问题，提高地下车库的安全性和稳定性。

一、案例二主体工程质量案例分析——楼板裂缝二、事故简述某工程地下室顶板设计为18厘米厚C30混凝土, 混凝土浇筑完成后覆盖熟料薄膜和毛毡。

项目部春节放假, 放假期间安排了值班人员对混凝土进行养护, 养护人员责任心较强, 每天都对混凝土进行浇水。

春节过后复工检查时发现, 地下室顶板出现大量不规则裂缝, 裂缝间距小, 长度短, 且有不少贯穿裂缝, 后经检测混凝土强度合格, 对裂缝进行了灌浆封堵处理, 处理费用30余万元。

三、原因分析项目技术负责人对冬期施工混凝土养护知识掌握不全面, 未明确混凝土冬期养护的具体措施及方法, 存在交底不清的问题。

养护人员每天浇水, 打湿了起保温作用的稻草上, 使保温作用失效, 同时, 浇水直接接触到混凝土, 水化升温过程中的混凝土急剧降温, 导致结构板开裂。

四、预防措施1.冬期施工前应编制专项施工方案, 明确混凝土冬期施工的配合比、养护措施等内容。

五、2.项目技术负责人应掌握混凝土水化凝结的相关过程原理, 确保采取科学合理的技术措施, 并进行详细交底。

六、处理原则和方法1.发现混凝土裂缝应向公司技术部门报告, 配合公司做好事故原因调查, 一般有材料和施工两方面原因。

七、2.对于不影响结构承载力的裂缝, 采用灌浆料进行封堵即可。

八、导致楼板裂缝的其他原因1.楼板过早受荷: 处于工期方面的考虑, 不少项目在混凝土初凝后便施加施工荷载, 此时, 混凝土还未达到终凝即被拉裂, 在开间较大的板面上此现象尤为明显。

2.使用已经初凝的混凝土浇筑梁板:1）混凝土浇筑过程中出现堵管现象, 待泵管疏通后将泵中已初凝的混凝土加水拌和后, 送入布料机。

2）商混站提供至现场的混凝土坍落度太小, 无法满足施工要求, 退回后, 加水搅拌再送进施工现场。

3.支撑体系立杆下沉、刚度不足也是楼板开裂的一个主要原因。

建筑施工专业技术中混凝土出现裂缝的原因及预防措施混凝土裂缝是建筑施工中常见的问题，其产生主要有以下几个原因：1.温度变化：混凝土在干燥过程中会收缩，而在水分稳定后会膨胀。

如果温度变化较大，混凝土受热后膨胀，受冷后收缩，容易产生裂缝。

2.过早干燥：在混凝土表面脱水速度过快而导致混凝土变干燥过快，会引起表面和内部的应力不均匀，从而产生裂缝。

3.混凝土成分问题：混凝土配合比的设计不合理，或者掺入的掺合材料质量不合格，都会影响混凝土的抗裂性能。

4.静载荷：施工过程中如果超载、区域集中、不均匀等情况产生，都会给混凝土的结构强度带来不均衡的应力分布，从而导致裂缝的产生。

预防混凝土裂缝的措施可以从以下几个方面入手：1.合理设计配合比：根据施工环境、工程要求和材料实际情况，合理配比混凝土，确保混凝土的性能和稳定性，从而减少裂缝产生的可能。

2.控制混凝土的含水量：通过加水量、养护等措施，使混凝土的水分含量控制在适当范围内，避免过早干燥导致的裂缝。

3.加入抗裂措施：可在混凝土中加入纤维材料，例如聚丙烯纤维、钢纤维等，以提高混凝土的抗裂性能。

4.控制温度变化：在施工过程中，应合理设置温度控制设备，如覆盖保温材料、使用冷却水等来控制混凝土的温度，从而减少温度变化引起的裂缝。

5.控制静载荷：在施工过程中，需要合理安排工序、控制施工速度等，以确保混凝土受力均匀，避免因静载荷过大而引发裂缝。

6.加强养护工作：混凝土浇筑后需进行养护，如覆盖保湿膜、定期喷水等，以保持混凝土表面的湿度和温度，避免裂缝的产生。

7.做好施工质量管控：施工中要加强对混凝土质量的把控，确保原材料的质量符合要求，施工过程中严格按照施工规范进行操作，避免操作不当导致的裂缝。

在建筑施工中，避免混凝土裂缝是非常重要的，它不仅关系到建筑物的安全性能，还会影响建筑的美观。

因此，需要在设计、施工和养护等方面都加以重视，以减少混凝土裂缝的发生。

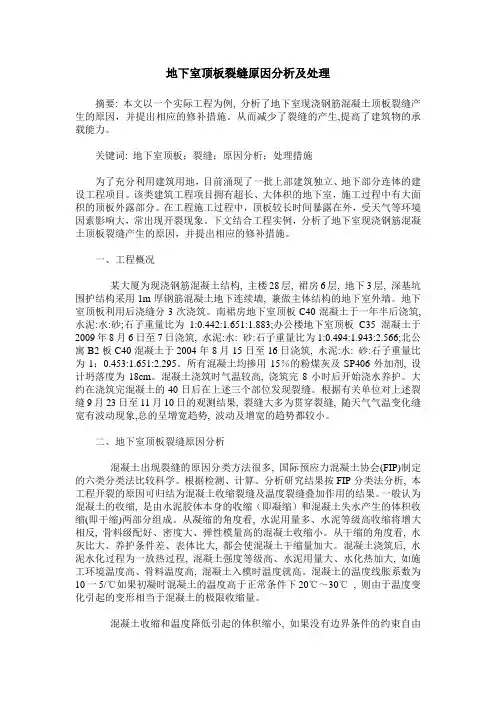

地下室顶板裂缝原因分析及处理摘要: 本文以一个实际工程为例, 分析了地下室现浇钢筋混凝土顶板裂缝产生的原因，并提出相应的修补措施。

从而减少了裂缝的产生,提高了建筑物的承载能力。

关键词: 地下室顶板；裂缝；原因分析；处理措施为了充分利用建筑用地，目前涌现了一批上部建筑独立、地下部分连体的建设工程项目。

该类建筑工程项目拥有超长、大体积的地下室，施工过程中有大面积的顶板外露部分。

在工程施工过程中，顶板较长时间暴露在外，受天气等环境因素影响大，常出现开裂现象。

下文结合工程实例，分析了地下室现浇钢筋混凝土顶板裂缝产生的原因，并提出相应的修补措施。

一、工程概况某大厦为现浇钢筋混凝土结构, 主楼28层, 裙房6层, 地下3层, 深基坑围护结构采用1m厚钢筋混凝土地下连续墙, 兼做主体结构的地下室外墙。

地下室顶板利用后浇缝分3次浇筑。

南裙房地下室顶板C40混凝土于一年半后浇筑, 水泥:水:砂;石子重量比为1:0.442:1.651:1.883;办公楼地下室顶板C35混凝土于2009年8月6日至7日浇筑, 水泥:水: 砂:石子重量比为1:0.494:1.943:2.566;北公寓B2板C40混凝土于2004年8月15日至16日浇筑, 水泥:水: 砂:石子重量比为1：0.453:1.651:2.295。

所有混凝土均掺用15％的粉煤灰及SP406外加剂, 设计坍落度为18cm。

混凝土浇筑时气温较高, 浇筑完8小时后开始浇水养护。

大约在浇筑完混凝土的40日后在上述三个部位发现裂缝。

根据有关单位对上述裂缝9月23日至11月10日的观测结果, 裂缝大多为贯穿裂缝, 随天气气温变化缝宽有波动现象,总的呈增宽趋势, 波动及增宽的趋势都较小。

二、地下室顶板裂缝原因分析混凝土出现裂缝的原因分类方法很多, 国际预应力混凝土协会(FIP)制定的六类分类法比较科学。

根据检测、计算、分析研究结果按FIP分类法分析, 本工程开裂的原因可归结为混凝土收缩裂缝及温度裂缝叠加作用的结果。
