1.目的确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。
2.范围本公司所有YAMAHA贴片机。
3.职责工程部:负责设备维修和监督YAMAHA贴片机的保养情况。
生产部:负责YAMAHA贴片机的操作和保养。
4.定义无5.内容操作前准备:5.1.1检查电源供给是否为指定额定电压3相380V。
5.5.2检查气压是否在~之间。
5.1.3检查紧急开关(Emergency Stop)是否解除。
5.1.4检查Feeder是否装好。
5.1.5检查各轴及平台是否有杂物。
5.1.6检查吸嘴是否良好安装在工作头上。
开机:5.2.1打开总电源开关,打开总气压开关。
5.2.2打开机身主电源开关。
5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。
5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。
5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按<ENTER>键,执行各轴回归原点。
5.2.6选择<1/1/D1 WARM UP>按<ENER>键,执行暖机,十分钟左右,若停机时间不超过2小时,这项可不执行。
5.2.7按任何键退出暖机工作。
生产：5.3.1选择<1/1/RUNNING>然后按<ENTERF>键,进入运行菜单。
5.3.2选择<D3SWITCH PCB>然后按<ENTER>键,进入PCB程序菜单,所光标移至所需生产的PCB文件名,按<ENTER>键,把需要生产PCB程序调出来。
5.3.3选择<1/1D4 RUNING UTILITY>然后按<ETER>键,进行PCB固定安装。
5.3.4选择<1/1A2AUTO RUNNING>然后按<ENTER>键,开始生产。

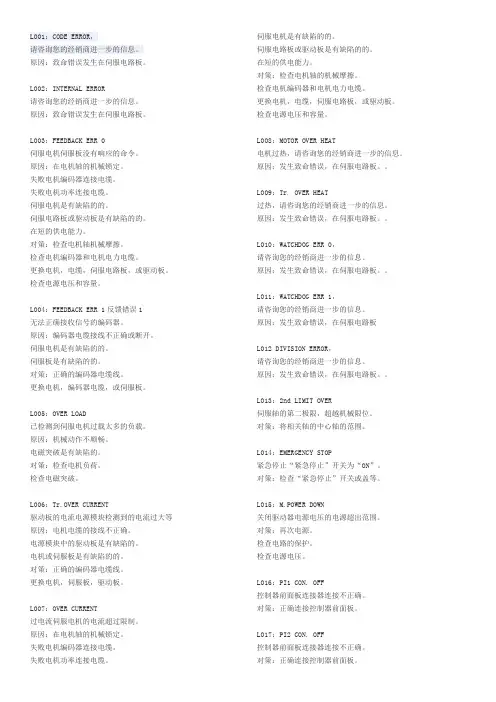

L001：CODE ERROR，请咨询您的经销商进一步的信息。
原因：致命错误发生在伺服电路板。
L002：INTERNAL ERROR请咨询您的经销商进一步的信息。
原因：致命错误发生在伺服电路板。
L003：FEEDBACK ERR 0伺服电机伺服板没有响应的命令。
原因：在电机轴的机械锁定。
失败电机编码器连接电缆。
失败电机功率连接电缆。
伺服电机是有缺陷的的。
伺服电路板或驱动板是有缺陷的的。
在短的供电能力。
对策：检查电机轴机械摩擦。
检查电机编码器和电机电力电缆。
更换电机，电缆，伺服电路板，或驱动板。
检查电源电压和容量。
L004：FEEDBACK ERR 1反馈错误1无法正确接收信号的编码器。
原因：编码器电缆接线不正确或断开。
伺服电机是有缺陷的的。
伺服板是有缺陷的的。
对策：正确的编码器电缆线。
更换电机，编码器电缆，或伺服板。
L005：OVER LOAD已检测到伺服电机过载太多的负载。
原因：机械动作不顺畅。
电磁突破是有缺陷的。
对策：检查电机负荷。
检查电磁突破。
L006：Tr.OVER CURRENT驱动板的电流电源模块检测到的电流过大等原因：电机电缆的接线不正确。
电源模块中的驱动板是有缺陷的。
电机或伺服板是有缺陷的的。
对策：正确的编码器电缆线。
更换电机，伺服板，驱动板。
L007：OVER CURRENT过电流伺服电机的电流超过限制。
原因：在电机轴的机械锁定。
失败电机编码器连接电缆。
失败电机功率连接电缆。
伺服电机是有缺陷的的。
伺服电路板或驱动板是有缺陷的的。
在短的供电能力。
对策：检查电机轴的机械摩擦。
检查电机编码器和电机电力电缆。
更换电机，电缆，伺服电路板，或驱动板。
检查电源电压和容量。
L008：MOTOR OVER HEAT电机过热，请咨询您的经销商进一步的信息。
原因：发生致命错误，在伺服电路板。
L009：Tr. OVER HEAT过热，请咨询您的经销商进一步的信息。
原因：发生致命错误，在伺服电路板。
L010：WATCHDOG ERR 0，请咨询您的经销商进一步的信息。
