高频小信号选频放大器的测试与分析

高频小信号谐振放大器（总结）高频小信号谐振放大器=高频+小信号+谐振+放大；高频：由于高频频率高波长短，不同于低频，所以在线路中会存在反射、串扰；以及整块电路板的寄生参数的影响会导致效果会一点也出不来。

因为此次的频率在6M频率不算很高，总结一些解决方法：①反射：器件之间的连线要短，最好是直接相连，背面焊接不要出现就90°转折。

②串扰：级与级之间的地线处理好，最好是单点供地，并且地线要是所有传输线中最粗的一根，信号线不要裸露的从地线上方走过。

③寄生参数：是个不好处理的参数，但是可以通过输出的波形分析出，然后实施相应方法避免或解决，如布线不要有平行线，减小接入系数可以减小晶体管极间电容的影响。

注：自制扼流线圈或电感在绕制好后需用绝缘胶布固定，防止其因线圈变动影响稳定性。

小信号：小信号的输入大小影响晶体管的基极偏置，但是不能太小，因为学校的数字合成信号发生器在输出小于10mv的时候会有寄生波纹输出，在示波器上显示的可能是几百Hz属于低频信号，但是此时的信号仍然是高频信号，出现这种现象是因为示波器导致的视觉误差。

因为这种波纹的存在导致输出的波形上下浮动，很容易认为是电路的寄生振荡。

解决方法是提高小信号的输出幅度，一般在100mv时寄生波纹很小。

（注：有的数字合成信号发生器输出没有寄生波纹）谐振：涉及到输出的中心频率和带宽，如图：电容和电感可由计算可得，而这个电位器的作用是在输出带宽窄的情况下，调节电位器，减小其接入阻值，可以增加带宽。

放大：此次的核心是放大，其他的工作做的再好，不放大就是做无用功，只有放大了，再出现问题就好解决。

出现不放大的情况有以下几种：①输出增益为负值②增益不够高③输出波形失真，如图：解决方法：①静态工作点没有设置好，基极偏置跟低频不一样，经验值为+5V左右；②增益不够高很大程度上是因为晶体管的截止频率不够（静态工作点合理），可以尝试换截止频率高的晶体管，如9018 的截止频率为1G，足够放大。

基于Multisim的通信电路仿真实验实验一高频小信号放大器1.1 实验目的1、掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、熟悉谐振回路的调谐方法及测试方法。

3、掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

1.2 实验容1.2.1 单调谐高频小信号放大器仿真图1.1 单调谐高频小信号放大器1、根据电路中选频网络参数值，计算该电路的谐振频率ωp。

ωp=1/(L1*C3)^2=2936KHz fp=ωp/(2*pi)=467KHz2、通过仿真，观察示波器中的输入输出波形，计算电压增益Av0。

下图中绿色为输入波形，蓝色为输出波形Avo=Vo/Vi=1.06/0.252=4.2063、利用软件中的波特图仪观察通频带，并计算矩形系数。

通频带BW=2Δf0.7=7.121MHz-28.631KHz=7.092MHz矩形系数Kr0.1=(2Δf0.1)/( 2Δf0.7)=（14.278GHz-9.359KHz）/7.092MHz=2013.2544、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~Av相应的图，根据图粗略计算出通频带。

Fo(KHz) 65 75 165 265 365 465 1065 1665 2265 2865 3465 4065 Uo(mV) 0.669 0.765 1 1.05 1.06 1.06 0.977 0.816 0.749 0.653 0.574 0.511 Av 2.655 3.036 3.968 4.167 4.206 4.206 3.877 3.238 2.972 2.591 2.278 2.0285、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

2次谐波4次谐波6次谐波1.2.2 双调谐高频小信号放大器图1.2 双调谐高频小信号放大器1、通过示波器观察输入输出波形，并计算出电压增益Av0。

高频小信号放大器实验报告高频小信号谐振放大器一、实验目的1、了解高频小信号谐振放大器的电路组成、工作原理。

2、进一步理解高频小信号放大器与低频小信号放大器的不同。

3、掌握用Multisim8分析、测试高频小信号放大器的基本性能。

4、掌握谐振放大器的调试方法。

5、掌握用示波器测试小信号谐振放大器的基本性能。

6、学会用扫频仪测试小信号谐振放大器幅频特性的方法。

二、实验仪器双踪示波器 数字频率计 高频毫伏表频率特性测试仪BT —3 直流稳压电源 万用表高频信号发生器三、实验原理高频小信号谐振放大器最典型的单元电路如图4.2.1所示，由LC 单调谐回路作为负载构成晶体管调谐放大器。

晶体管基极为正偏，工作在甲类状态，负载回路调谐在输入信号的频率10.7MHz 上。

该放大电路能够对输入的高频小信号进行反相放大。

LC 调谐回路的作用主要有两个：一是选频滤波，选择放大o f f =的工作信号频率，抑制其它频率的信号。

二是提供晶体管集电极所需的负载电阻，同时进行阻抗匹配变换。

高频小信号频带放大器的主要性能指标有：（1）中心频率o f ：指放大器的工作频率。

它是设计放大电路时，选择有源器件、计算谐振回路元件参数的依据。

（2）增益：指放大器对有用信号的放大能力。

通常表示为在中心频率上的电压增益和功率增益。

电压增益 o o i A V V υ= （4.2.1）功率增益 po o i A P P = ( 4.2.2）图4.2.1 晶体管单调谐回路调谐放大器式中o V 、i V 分别为放大器中心频率上的输出、输入电压，o P 、i P 分别为放大器中心频率上的输出、输入功率。

增益通常用分贝表示为()20lg o o i A dB V V υ= ( 4.2.3） ()10lg po o i A dB P P = ( 4.2.4）（3）通频带：指放大电路增益由最大值下降3db 时所对应的频带宽度，用BW 0,7表示。

它相当于输入不变时，输出电压由最大值下降到0.707倍或功率下降到一半时对应的频带宽度，如图4.2.2所示。

高频小信号放大电路
一.实验目的
1.了解Multisim软件的各项功能，掌握其使用方法。

2.通过使用Multisim软件来仿真电路，掌握高频小信号调谐放大器的工作原理。

3.了解负载对谐振回路的影响。

4.掌握高频小信号放大器动态范围的测试方法。

二.实验内容
1.并联谐振回路的演示仿真分析。

2.测试小信号放大器的静态工作状态。

3.观察放大器输出波形与谐振回路的关系。

4.测试放大器的幅频特性。

5.观察放大器的动态范围。

三.绘图
四.数据处理
<4>.动态数据分析：
增益计算公式：（2.）
幅频特性曲线：。

高频电子线路实验报告——高频小信号放大器实验报告班级：电信工一班姓名：汪宁泽学号： 201400121049高频小信号放大器实验报告1.测量并调整单调谐回路谐振放大器（工作频率为4MHz ）的静态工作点，将结果记录在下表中V BQ V CQ V EQ I CQ 估算值 2.112V 12V 1.412V 1.412mA 仿真值 2.082V 12V 1.348V 1.7913mA 实测值 1.38V10.35V0.96V1.23mA2.观察单调谐回路谐振放大器（工作频率为4MHz ）的输入、输出信号的波形，注意幅度变化和相位关系。

（此时应调节回路有元器件至谐振状态）。

3.用示波器测量单调谐回路谐振放大器的频率特性曲线与增益，并计算通频带宽度。

要求在3.9~4.1MHz 频率范围内，每隔200kHz 测量一次。

f/kHz 3900 3920 3940 3960 3980 4000 4020 4040 4060 4080 4100 增益（B ） 15.83 18.33 23.3 27.5 29.17 36 31 27 22 19 16.5 增益（C ） 6.57.28.210121412.311109.47.6讨论负载对放大器频率特性的影响R 7 ∞100k51k 10k增益 05.11095.01010 25.010BW 0.70.170.3 0.250.34由表可得：MHz BW 617.0=用频率特性测试仪直接观察幅频特性曲线。

高频集成放大器1、 用示波器测量宽带放大器在工作频率附近的电压增益。

（4MHz ）7.360220===mVmV v v A i o v 2、 当输入信号频率发生变化时（保持输入幅度不变），用示波器观察输出信号波形的幅度变化情况，分析幅频特性（即用逐点法测量幅频特性）。

f/kHz 3900 3920 3940 3960 3980 4000 4020 4040 4060 4080 4100 增益3.7 3.69 3.7 3.7 3.69 3.7 3.7 3.68 3.7 3.68 3.68思考题：1.实验书中图 4.2.5所示双调谐回路高频小信号放大电路中电容C9的作用是什么？解：隔直流，其旁路耦合电容的功能。

实验１高频小信号放大器幅频特性曲线为:带宽：8.0*0.7=5.6Bw1=6.6-6.1=0.5MHz2、观察集电极负载对单调谐回路谐振放大器幅频特性的影响当放大器工作于放大状态下，运用上步点测法测出接通与不接通1R3的幅频特性曲线。

既令2K1置“on”，重复测量并与上步图表中数据作比较。

f/MHz 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1U/mV 1.7 1.9 2.0 2.4 2.6 3.2 3.6 4.0 5.2 5.6 5.6 5.2 4.4 3.8 3.2 2.6 2.4 2.0幅频特性曲线为：5.6*0.7=3.92；Bw2=6.65-6.1=0.55MHz3、双调谐回路谐振放大器幅频特性测量（保持输入幅度不变，改变输入信号的频率，测出与频率相对应的双调谐放大器的输出幅度，然后画出频率与幅度的关系曲线，该曲线即为双调谐回路放大器的幅频特性。

）2K2往上拨，接通2C6（80P），2K1置off。

高频信号源输出频率6.3MHZ（用频率计测量），幅度300mv，然后用铆孔线接入双调谐放大器的输入端（IN）。

2K03往下拨，使高频信号送入放大器输入端。

示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。

反复调整2C04、2C11使双调谐放大器输出为最大值，此时回路谐振于6.3MHZ。

按照下表改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度峰——峰值为300mv（示波器CH1监视），从示波器CH2上读出与频率相对应的双调谐放大器的幅度值，并把数据填入下表中。

f/MHz 4.8 5.0 5.2 5.4 5.7 5.8 5.9 6.0 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1 U/mV 0.8 1.4 2.6 4.2 8.0 8.8 8.0 8.0 8.0 8.2 8.4 6.4 4.8 3.2 2.0 1.8 1.4 1.2 幅频特性曲线：8*0.7=5.6V；Bw3=6.55-5.5-1.05MHz4、放大器动态范围测量2K1置off,2K2置单调谐，接通2C6.高频信号源输出接双调谐放大器的输入端（IN），调整高频信号源频率为6.3MHz，幅度为100mV。

实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。

2．掌握高频小信号调谐放大器的调试方法。

3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。

二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。

所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。

这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。

图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：K ( f ) / K 010.7070.10f 0B 0.7B 0.1f1.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。

衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。

2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。

In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。

电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。

晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。

通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。

高频电子线路讨论课报告高频小信号放大器小组编号:组长:小组成员:教务处2015年9月目录第一章高频小信号放大器简介 (3)1.1高频小信号放大器 (3)1.2高频小信号放大器质量指标 (3)第二章Multisim简介 (4)第三章Multisim仿真电路 (5)第四章Multisim仿真分析 (6)4.1放大器输出 (6)4.2选频特性分析 (8)4.3增益特性分析 (10)第一章高频小信号放大器简介1.1高频小信号放大器高频小信号放大器指的是将频率高、幅度小的包含我们需要信息的信号进行幅度放大，以便以后的信号处理。

高频小信号放大器应用广泛，在无线通信接受时进行前端放大，在信号处理过程中进行信号的放大等等。

图1-1 高频小信号放大器应用1.2高频小信号放大器质量指标高频小信号放大器除了具有对小信号幅度放大的作用，还具有功率放大的功能和选频特性，从而达到抑制噪声和对包含信息信号选择的效果。

所以，高频小信号放大器的质量指标就有幅度增益Av、功率增益Ap、通频带2f0.7和选择性K r0.1。

幅度增益Av=vo/vi功率增益Ap=Po/Pi矩形系数K r0.1。

=2f0.7/2f0.1图1-2 理想滤波器其中幅度增益反映了幅度放大特性，功率增益反映了功率放大特性，通频带表示了我们的放大器选择通过的频带带宽。

选择性则表示了和理想滤波器的逼近程度，即选择通过性能的好坏。

矩形系数Kr=1时为理想滤波器，所以我们希望Kr~1。

第二章Multisim简介Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

高频小信号调谐放大器实验报告姓名：学号：班级：日期：高频小信号调谐放大器实验一、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频小信号放大器动态范围的测试方法；二、实验仪器与设备高频电子线路综合实验箱；扫频仪；高频信号发生器；双踪示波器三、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管Q1、选频回路T1二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率f S＝12MHz。

基极偏置电阻R A1、R4和射极电阻R5决定晶体管的静态工作点。

可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A v0，放大器的通频带BW及选择性（通常用矩形系数Kr0.1来表示）等。

放大器各项性能指标及测量方法如下： 1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LCf π210式中，L 为调谐回路电感线圈的电感量；∑C为调谐回路的总电容，∑C的表达式为ie oe C P C P C C2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，用扫频仪测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。

A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，g Σ为谐振回路谐振时的总电导。

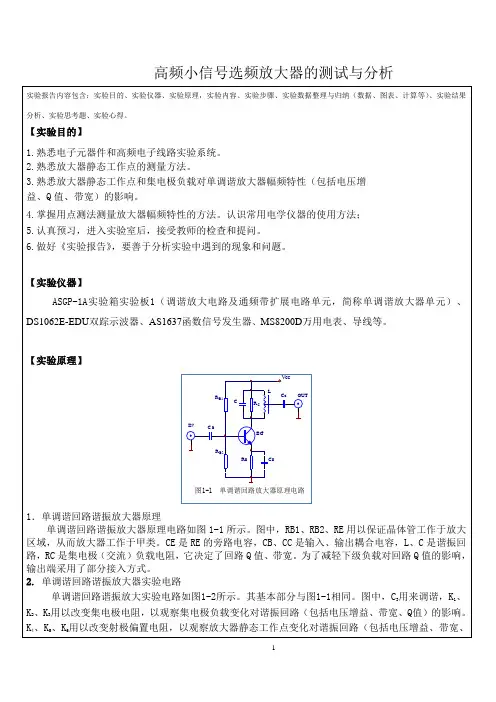

高频小信号选频放大器的测试与分析Q值）的影响。

图1-2 单调谐回路谐振放大器【实验内容】1．用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点。

2．采用点测法测量单调谐放大器的幅频特性。

3．用示波器观察静态工作点、集电极负载对单调谐放大器幅频特性的影响。

4．用示波器观察放大器输入、输出波形。

3、学会连接电路的方法。

4、按《实验报告》的要求做好记录。

【实验步骤】1. 在实验箱上插上实验板1。

接通实验箱上电源开关，此时电源指示灯点亮。

2. 把实验板1左上方单元（单调谐放大器单元）的电源开关（K7）拨到ON位置，就接通了+12V电源（相应指示灯亮），即可开始实验。

3．单调谐回路谐振放大器静态工作点测量①取射极电阻R4=1kΩ（接通K4，断开K5、K6），集电极电阻R3=10kΩ（接通K1，断开K2、K3），用万用表测量各点（对地）电压VB、VE、VC，并填入表1.1内。

表1.1射极偏置电阻实测(V) 计算(V,mA)晶体管工作于放大区? 理由V B V E V C V BE V CE I C是否R4=1kΩ 3.41 2.76 11.80 0.65 9.04 2.76 是V BE在0.6-0.7V间R4=510Ω 3.37 2.71 11.79 0.66 9.08 5.31 是V BE在0.6-0.7V间R4=2kΩ 3.45 2.81 11.80 0.64 8.99 1.41 是V BE在0.6-0.7V间②当R4分别取510Ω（接通K5，断开K4、K6）和2kΩ（接通K6，断开K4、K5）时，重复上述过程，将结果填入表1.1，并进行比较和分析。

实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。

通过本实验,我们希望同学们能重点掌握以下几方面内容:1.静态工作点(直流工作状态)的调试. 小信号调谐放大器必需工作在甲类.2.小信号(交流工作状态)的定义. 输入信号必需小于5 毫伏.3.并联谐振回路的特性. 谐振曲线,通频带,矩形系数.4.放大特性. 电压放大倍数,动态特性(输入 ---- 输出电压特性).二、实验内容1、调节谐振回路使谐振放大器谐振在10.7MHz。

2、测量谐振放大器的电压增益。

3、测量谐振放大器的通频带。

4、测量谐振放大器的输入---- 输出电压特性5、判断谐振放大器选择性的优劣。

三、实验仪器1、20MHz模拟示波器一台2、数字万用表一块3、高频信号源一台四、实验原理图1-1所示电路为共发射极接法的晶体管高频小信号调谐放大器。

它不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC并联谐振回路。

在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。

晶体管的静态工作点由电阻R B1，R B2及R E决定，其计算方法与低频单管放大器相同。

图1-1 小信号调谐放大器放大器在高频情况下的等效电路如图1-2所示，晶体管的4个y 参数ie y ，oe y ，fe y 及re y 分别为输入导纳 ()e b e b b b e b e b ie jwc g r jwc g y '''''1+++≈（1-1） 输出导纳 ()e b e b e b b b e b b b m oe jwc jwc g r jwc r g y ''''''1+++≈ （1-2）正向传输导纳 ()e b e b b b m fe jwc g r g y '''1++≈ （1-3） 反向传输导纳 ()e b e b b b eb re jwc g r jwc y ''''1++-≈（1-4）图1-2 放大器的高频等效回路式中，m g ——晶体管的跨导，与发射极电流的关系为{}S mA I g E m 26= （1-5） e b g /——发射结电导，与晶体管的电流放大系数β及I E 有关，其关系为 {}S mA I r g E e b e b β261''== （1-6） b b r /——基极体电阻，一般为几十欧姆；c b C /——集电极电容，一般为几皮法；e b C /——发射结电容，一般为几十皮法至几百皮法。

高频小信号谐振放大器实验报告1. 引言本实验旨在研究高频小信号谐振放大器的工作原理和性能参数。

通过实验，我们将评估谐振放大器的放大增益、带宽、输入阻抗和输出阻抗等关键参数，并通过实际测量数据进行分析。

2. 实验装置和方法2.1 实验装置本实验所使用的装置包括： - 高频信号发生器 - 谐振放大器电路板 - 示波器 - 负载电阻 - 多用表2.2 实验方法1.搭建谐振放大器电路，连接信号发生器、示波器和负载电阻。

2.调节信号发生器的频率，使其工作在谐振放大器的谐振频率附近。

3.测量输入和输出电压，并计算放大倍数。

4.调节信号发生器的频率，测量放大倍数与频率之间的关系，绘制特性曲线。

5.测量输入和输出阻抗，并计算实际数值。

6.记录实验数据并进行分析。

3. 实验结果和分析3.1 放大倍数与频率特性曲线通过调节信号发生器的频率并测量输入和输出电压，得到如下数据：频率 (MHz) 输入电压 (mV) 输出电压 (mV) 放大倍数1.00 0.50 1.002.001.50 0.80 1.50 1.882.00 1.00 1.80 1.802.50 1.20 2.00 1.67据此数据，我们可以绘制出放大倍数与频率的特性曲线。

根据拟合曲线，可以估计谐振放大器的带宽。

3.2 输入阻抗和输出阻抗通过测量输入和输出电压，并使用Ohm’s Law计算电流，我们可以得到输入和输出阻抗的实际数值。

频率(MHz) 输入电压(mV)输出电压(mV)输入电流(mA)输出电流(mA)输入阻抗(Ω)输出阻抗(Ω)1.00 0.50 1.00 0.10 0.20 500 5001.50 0.80 1.50 0.16 0.30 500 5002.00 1.00 1.80 0.20 0.36 500 500 2.50 1.20 2.00 0.24 0.40 500 500根据以上数据，我们可以得到谐振放大器的输入阻抗和输出阻抗的平均值。

高频实践报告实验一高频（单级、两级）小信号（单、双）调谐放大器一、实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

二、实验内容测量各放大器的电压增益；三、实验仪器1、高频信号源一台2、20MHz示波器一台3、数字式万用表一块4、调试工具一套四、实验基本原理1、单级单调谐放大器图1－1 单级单调谐放大器实验原理图实验原理图如图1－1所示，本实验的输入信号（10.7MHz）由正弦波振荡器模块的石英晶体振荡器或高频信号源提供。

信号从TP5处输入，从TP10处输出。

调节电位器W3可改变三极管Q2的静态工作点，调节可调电容CC2和中周T2可改变谐振回路的幅频特性。

2、单级双调谐放大器图1－2 单级双调谐放大器实验原理图实验原理图如图1－2所示，单级双调谐放大器和单级单调谐放大器共用了一部分元器件。

两个谐振回路通过电容C20（1nF）或C21（10 nF）耦合，若选择C20为耦合电容，则TP7接TP11；若选择C21为耦合电容，则TP7接TP12。

3、双级单调谐放大器图1－3 双级单调谐放大器实验原理图实验原理图如图1－3所示，若TP5处输入信号的峰峰值为几百毫伏，经过第一级放大器后可达几伏，此信号幅度远远超过了第二级放大器的动态范围，从而使第二级放大器无法发挥放大的作用。

同时由于输入信号不可避免地存在谐波成分，经过第一级谐振放大器后，由于谐振回路频率特性的非理想性，放大器也会对残留的谐波成分进行放大。

所以在第一级与第二级放大器之间又加了一个陶瓷滤波器（FL3），一方面滤除放大的谐波成分，另一方面使第二级放大器输入信号的幅度满足要求。

实验时若采用外置专用函数信号发生器，调节第一级放大器输入信号的幅度，使第一级放大器输出信号的幅度满足第二级放大器的输入要求，则第一级与第二级放大器之间可不用再经过FL3。

4、双级双调谐放大器图1－4 双级双调谐放大器实验原理图实验原理图如图1－4所示，第一级放大器两谐振回路的耦合电容（C20、C21）可选，第二级放大器两谐振回路的耦合电容不可选（固定为C26，1nF ），两级放大器之间是否接FL3及相应原因与两级单调谐放大器相同。

实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。

二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。

它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。

输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。

三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。

2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。

3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。

4.测量电路的电压增益，并与理论计算值进行对比。

5.测量电路的频率响应，绘制电压增益与频率的波形图。

6.分析实验现象和结果，总结实验中的经验教训。

五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。

测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。

实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。

六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。

实验结果和数据分析验证了电路设计和搭建的正确性。

此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。

七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。

同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。

希望以后能继续进行相关实验，提升自己的电路设计和测量能力。
