第一章 液压支架概述
• 用于长壁开采综采工作面； • 以液压为动力实现升降、前移等动作； • 作用：支撑和维护顶板，提供安全作业的支护； • 两大功能：支护、前移； • 重要性：重量和初期投资费用占整套综采设备的
60％～70％

长壁采煤工作面的构成
三、采煤工作面断面图
第一节 液压支架的组成
由四大部分组成： a、承载结构件 b、执行元件 c、控制元件 d、 辅助装置
一、承载结构件
顶梁：直接与顶板接触，传递支撑力并起护顶作用。
底座：直接与地板接触，传递支撑力并用于支托立柱和
其他部件。
掩护梁：连接顶梁与底座（或连杆），承受支架水平力
和垮落顶板岩石压力，防止采空区冒落矸石进入支架的构
件。是掩护式和支撑掩护式的特征构件。
前、后连杆：掩护式和支撑掩护式的特征构件，与掩护
1、初撑阶段：立柱上升，达到初撑力。 立柱初撑力:Pzc=πD2/4×Pb×10－3 支架初撑力: Pjc＝Pzc×n×η
式中 Pzc——立柱初撑力，KN；
课间时，你做什么？
D——立柱缸体内径，mm；
P ——泵站工作压力，MPa； 1.3.3刊登广告
常窗见紧的 闭煤，气又中无毒通原风因措施:1，、未在安密装闭或居不室b正中确使安用装煤风炉斗取，暖疏、忽做大饭意，，由思于想通麻风痹不，良致，使供煤氧气不大充量分溢，出可；产气生压大低量，一煤氧气化难碳以积流蓄通在排室出内。。包2、括城门
防倒访滑装置：防止支架倾倒和支架移动时下滑装置的总称。

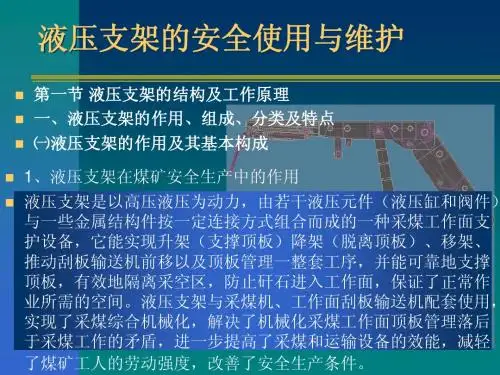

第二节 液压支架的工作原理
两个基本动作：升降、推移。
利用乳化液泵站提供的高压乳化液体，通过立柱、推移千 斤顶来完成各种动作。
一、升降：指液压支架升起支撑顶板到下降脱离顶板整

输机拉上来；拉架阻力大时，应停止拉架，查明原因处理后再继续操作。 • 调整支架与输送机垂直，并保证支架不歪斜、不挤架、不咬架，支架排成直线，偏差不超过
±50mm。降柱幅度低于邻架侧护板时，升架前应先收回邻架侧护板，待升柱后再将其伸出。 • 先升前柱后升后柱，使顶梁与顶板严密接触3-5秒，达到初撑力。 • 伸出伸缩梁、护帮板顶住煤壁；伸出侧护板，保证架间不漏货。 • 采煤机前滚筒到达前先收回护帮板，割煤后立即将伸缩前探梁伸出护顶。 • 顶板破碎及压力大时，要带压擦顶移架，拉到位后及时支护顶板。过断层时，严格控制采高，防止
•第二篇矿山机械第三章液压支架培训讲 义
第一部分 支架的主要结构件及其作用
一、前梁机构 二、顶梁机构 三、掩护梁 四、底座 六、推移机构 五、前、后连杆
•第二篇矿山机械第三章液压支架培训讲 义
一、前梁机构
•
前梁机构由前梁—一级护帮板—二级护帮板组成，在
顶梁前部铰接，和顶梁一起支护顶板，护帮板起到及时支
•第二篇矿山机械第三章液压支架培训讲 义
1、胶管及管接头
• 造成支架胶管和管接头漏液的原因是：O形密封圈或挡 圈大小不当或被切、挤坏，管接头密封面磨损或尺寸超差； 胶管接头扣压不牢；在使用过程中胶管被挤坏、接头被碰 坏；胶管质量不好或过期老化，起包渗漏等。采取的措施 是：对密封件大小不当或损坏的要及时更换密封圈；其它 原因造成漏液的胶管、接头、均应更换上井；胶管接头在 保存和运输时，必须保护密封面、挡圈和密封圈不被损坏； 换胶管时不要猛砸硬插，安好后不要拆装过频，平时注意 整理好胶管，防止挤碰胶管、接头。
液管、主回液管、各种液压元件、立柱及各种用途的千斤顶组成。操
纵方式采用本架操作。采用快速接头盒U形卡及O形密封圈连接，拆

3、掩护式液压支架及其特点

掩护式支架是具有掩护梁的支架。根据立柱支 撑位置的不同可以分为两种，一种是单排立柱 支撑在顶梁上，简称为支顶梁掩护式支架（或 支顶掩护式支架）；另一种是单排立柱支撑在 掩护梁上，简称为支掩护梁掩护式支架（或支 掩掩护式支架）。 掩护式支架主要由顶梁、掩护梁、底座、支柱、 推移装置和操纵装置等组成，利用立柱、顶梁 和掩护梁来支护顶板和防止矸石落入工作面， 如ZY3400/17/39、ZY2800/09/21型等。
2、液压支架的基本组成部分
液压支架由承载结构件、执行元件、控制和 操纵元件、辅助装置、传动介质等组成。 ⑴承载结构件有顶梁、掩护梁和底底座等。 顶梁是直接与顶板相接触，并承受顶板岩石 载荷的支架部件；掩护梁是阻挡采空区冒落 矸石不涌入工作面空间，并承受冒落矸石的 载荷，以承受顶板水平推力的部件；底座是 直接与底板相接触，传递顶板压力到底板并 承受顶板压力的支架部件。



⑶液压支架“第二特征代号”表示产品的结构特征、使 用场所等，用汉语拼音字母表示：H——滑移顶梁、 X——立柱“X”型布置、D——单输送机、F——风力充 填等。 ⑷液压支架“主参数代号”依次表示其工作阻力、最小 高度、和最大高度3个参数，均用阿拉伯数字表示，参 数与参数之间用“/”符号隔开，工作阻力单位为KN，高 度单位为dm。高度值出现小数时，最大高度舍去小数， 最小高度四舍五入。 ⑸液压支架“补充特征代号”是“第二特征代号”的补 充，如前述代号仍难表示全面时，可用“补充特征代号” 补充表示。“补充特征代号”用汉语拼音字母表示，如 L——机械联网、C——插腿式或插板式等。
顶梁侧护板
设置顶梁侧护板，是为了提高支架掩护和防矸 性能，一般情况下，支架顶梁和掩护梁都设有 侧护板。该支架设有单侧活动侧护板。 活动侧护板由弹簧组件和侧推千斤顶控制。侧 护板的主要作用有： ⑴阻挡矸石 即使在降架过程中，由于弹簧力 的作用，活动侧护板与邻架固定侧护板始终相 接触，能有效防矸石窜入架内； ⑵调架 操作侧推千斤顶，用侧护板调架，对 支架防倒有一定作用。

综采液压支架培训讲义动力科编制2010年11月11日目录第一讲液压支架的概述（一课时） (3)第二讲液压支架的主要结构及其作用（一课时） (4)第三讲液压支架的操作与维护（二课时） (10)第四讲液压支架工的工作要求（一课时） (16)第五讲液压支架工安全操作规程（一课时） (18)第一讲液压支架的概述ZY2800/13/28型液压支架是在认真总结国内外综采结束成果，分析研究各种掩护式支架特点和使用经验的基础上而开发出的轻型掩护式液压支架。

该支架的显著特点是：结构简单、重量轻；通过优化设计，改善了支架的受力状况，提高了支架的使用寿命。

一、支架的使用条件1、用于单一煤层开采工作面；2、使用工作面采高范围为1.5~2.6M；3、作用于每层支架上的顶板压力部能超过2800KN；4、适应煤层倾角不大于20°，大于加防倒防滑装置。

二、支架的主要配套设施采煤机：MG200/468-WD采煤机刮板输送机：SGZ630/364转载机：SZB730/75三、型号含义Z——液压支架；Y——掩护式;2800——工作阻力为2800KN；13——支架最小高度为1300mm；28——支架最大高度为2800mm。

四、组成及其作用Y2800/13/28液压支架主要由金属结构件、液压元件两大部分组成。

金属结构件有：伸缩梁、顶梁、掩护梁、前后连杆、底座、推移杆、以及侧护板等。

液压元件要有：立柱、各种千斤顶、液压控制元件（主控阀、单向阀、安全阀等）、液压辅助元件（胶管、弯头、三通等）以及随动喷雾降尘装置等。

第二讲液压支架的主要结构及其作用一、顶梁顶梁机构直接与顶板接触，支撑顶板，式支架的主要承载部件之一，其主要作用包括：1、承接顶板岩石的载荷；2、反复支撑顶板，可对比较坚硬的顶板其破碎作用；3、为回采工作面提供足够的安全空间。

二、伸缩梁伸缩梁是由钢板拼焊成的整体结构，它的主要作用是超前支护；当采煤机采过后，没有移架前伸缩梁伸出，护住顶板。
