汽车防盗报警系统的工作原理及检修详解一、汽车防盗报警系统的工作原理：1.传感器感知：传感器可以是磁敏元件、震动传感器、超声波传感器等。
当车辆发生异常状态时，如有人破坏车窗、车辆发生剧烈震动、有人靠近车辆等，传感器会感知到这些异常。
2.传感器信号处理：传感器将感知到的信息转换成电信号，并传送给控制单元。
3.控制单元处理：控制单元接收到传感器的信号后，会根据预设的算法和门限值进行处理。
比如根据震动传感器信号的大小和持续时间判断是否为入侵者破坏车辆。
4.触发警报：当控制单元判断出车辆发生异常时，会触发警报，在车辆内部和外部发出声光信号，以吸引周围的人关注和阻止盗窃行为。
5.取消警报：在车主确认是误报后，可以通过特定操作或使用遥控器进行警报取消。
二、汽车防盗报警系统的常见故障及检修方法：1.警报声音异常：可能原因：警报装置受到损坏，音响设备故障，接线不良等。
检修方法：检查警报装置的连线是否松动，确认警报装置的音响设备正常工作，如果需要更换零部件，应选择与原装设备相匹配的产品。
2.警报无法触发：可能原因：传感器故障，控制单元故障，供电异常等。
检修方法：通过检查传感器是否正确安装和连接，检查传感器线路是否受损，检查控制单元供电是否正常等来判断故障所在，并进行相应的维修或更换。
3.警报误报或不响应：可能原因：传感器过于敏感，震动传感器误动作，遥控器电池电量不足等。
检修方法：检查传感器设置是否过于敏感，需要适当调整灵敏度。
对于震动传感器误动作，应检查其安装位置是否稳固。
对于遥控器电池电量不足的情况，应及时更换电池。
4.遥控器失灵：可能原因：遥控器电池电量不足，遥控器损坏等。
检修方法：更换遥控器电池，注意合理使用遥控器，减少损坏的机会。
总结：汽车防盗报警系统的工作原理是通过传感器感知车辆异常状态并传送给控制单元，控制单元根据设定的算法判断是否触发警报装置。
常见故障包括警报声音异常、警报无法触发、警报误报或不响应、遥控器失灵等，可以通过检查和维修相应部件解决。
汽车防盗系统检修方法1. 检查汽车防盗系统的电池电压，确保电池电压充足。
检查电池电压是保证汽车防盗系统正常运行的重要一步。
低电压可能导致汽车防盗系统工作不正常，甚至无法正常启动车辆。
2. 检查遥控器电池是否需要更换，确保遥控器能够正常操控汽车防盗系统。
遥控器电池是汽车防盗系统的重要部分，如果电池电量不足，就会导致遥控器无法正常操作汽车防盗系统。
3. 检查车门和后备箱的锁具，确保锁具没有损坏或生锈。
锁具的损坏或生锈可能会导致汽车防盗系统无法正常锁上或解锁车辆，需要及时维修或更换。
4. 确认汽车防盗系统中的传感器是否工作正常，包括门禁传感器和震动传感器。
传感器的正常工作是汽车防盗系统的关键，需要检查传感器是否受到外部干扰或损坏。
5. 检查汽车防盗系统的接线是否完好，确保电路连接正常。
接线的松动或断裂可能会导致汽车防盗系统无法正常工作，需要仔细检查接线并及时修复。
6. 检查汽车防盗系统的控制模块是否有故障，包括检查模块的连接和电路。
控制模块是汽车防盗系统的核心部件，如果出现故障需要及时进行修复或更换。
7. 测试汽车防盗系统的报警功能，确保报警器能够正常响起。
报警器是汽车防盗系统的关键部件，需要测试其是否能够正常触发报警以及响起。
8. 检查遥控器与汽车防盗系统的配对是否正确，确保遥控器可以正确操作汽车防盗系统。
遥控器与汽车防盗系统的配对是保证遥控器可以正常操作汽车防盗系统的前提，需要确保配对设置正确。
9. 检查车辆的地面连接是否良好，确保汽车防盗系统能够正常接地。
地面连接的良好状态是汽车防盗系统正常运行的前提，需要检查地面连接是否良好并及时进行修复。
10. 检查汽车防盗系统的保险丝是否正常，确保保险丝没有断裂或烧坏。
保险丝的正常状态是汽车防盗系统能够正常工作的前提，需要定期检查并更换烧坏的保险丝。
11. 检查汽车防盗系统的远程启动功能是否正常，确保远程启动功能可以正常操作。
远程启动功能是汽车防盗系统的重要功能之一，需要确保其正常工作并及时调试。
汽车防盗报警系统的工作原理与检修详细讲解一、引言汽车防盗报警系统是现代汽车中非常重要的安全装置之一。
它能够通过各种传感器和控制器，实时监测车辆的状态，并在发生异常情况时及时发出警报，起到防盗和提醒驾驶员的作用。
本文将详细介绍汽车防盗报警系统的工作原理和常见的检修方法。
二、工作原理1. 传感器汽车防盗报警系统中的传感器起到感知车辆状态的作用。
常见的传感器包括：震动传感器、倾斜传感器、玻璃破碎传感器、门锁传感器等。
这些传感器能够感知到车辆发生的异常情况，如车身震动、车辆倾斜、玻璃破碎、车门被撬等。
2. 控制器汽车防盗报警系统中的控制器是系统的核心部件，它接收传感器的信号，并根据预设的规则判断是否触发报警。
控制器还负责控制报警器的工作，如发出声音警报、闪烁车灯等。
3. 报警器报警器是汽车防盗报警系统中的输出设备，它能够通过发出声音警报和闪烁车灯等方式提醒周围人员和驾驶员发生了异常情况。
4. 遥控器遥控器是汽车防盗报警系统中的输入设备，驾驶员可以通过遥控器对系统进行操作，如锁车、解锁、消除报警等。
5. 工作流程汽车防盗报警系统的工作流程如下：- 当传感器感知到车辆发生异常情况时，会将信号传输给控制器。
- 控制器接收到传感器的信号后，会根据预设的规则判断是否触发报警。
- 如果判断触发报警，控制器会发出指令，使报警器发出声音警报和闪烁车灯。
- 同时，控制器会将报警信息发送给遥控器，提醒驾驶员发生了异常情况。
三、检修方法1. 检查传感器首先，需要检查传感器是否正常工作。
可以通过以下步骤进行检查：- 检查传感器的连接是否松动或者损坏，如果有问题，及时修复或者更换。
- 使用专业的测试仪器对传感器进行测试，确保其能够正常感知车辆状态。
2. 检查控制器接下来，需要检查控制器是否正常工作。
可以按照以下步骤进行检查：- 检查控制器的连接是否松动或者损坏，如果有问题，及时修复或者更换。
- 使用专业的测试仪器对控制器进行测试，确保其能够正常接收传感器信号，并判断是否触发报警。

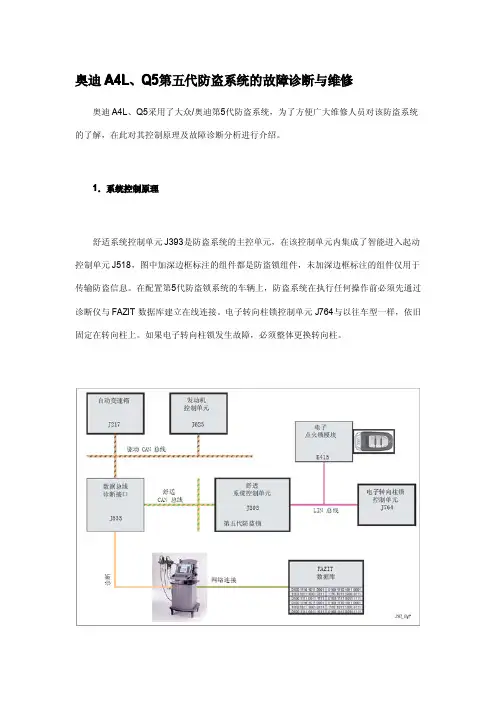

奥迪A4L、Q5第五代防盗系统的故障诊断与维修奥迪A4L、Q5采用了大众/奥迪第5代防盗系统，为了方便广大维修人员对该防盗系统的了解，在此对其控制原理及故障诊断分析进行介绍。
1．系统控制原理舒适系统控制单元J393是防盗系统的主控单元，在该控制单元内集成了智能进入起动控制单元J518，图中加深边框标注的组件都是防盗锁组件，未加深边框标注的组件仅用于传输防盗信息。
在配置第5代防盗锁系统的车辆上，防盗系统在执行任何操作前必须先通过诊断仪与FAZIT数据库建立在线连接。
电子转向柱锁控制单元J764与以往车型一样，依旧固定在转向柱上。
如果电子转向柱锁发生故障，必须整体更换转向柱。
图1防盗系统控制原理图在第五代防盗系统中，使用电子点火锁中的汽车钥匙起动车辆时防盗器的工作流程（图1）如下。
（1）将钥匙插入点火开关E415，E415在识别到S触点后，汽车钥匙将和舒适系统控制单元J393交换防盗器数据，舒适系统控制单元判定该钥匙是否为被授权的钥匙。
（2）舒适系统控制单元J393与电子转向柱锁控制单元J764交换防盗数据，确认转向柱锁是否在该车上被匹配过，如果确认通过，舒适系统控制单元将打开转向柱锁。
（3）舒适系统控制单元J393接通端子15号受点火开关控制的电源。
（4）接线端15连接后，舒适系统控制单元J393会与发动机控制单元和变速器控制单元进行通信。
若这些控制单元已经在该车上匹配过，则可以起动发动机。
2．故障诊断分析在装有第五代防盗系统的Q5、A4、A5车辆上，使用的是插入式电子钥匙。
当将钥匙插入点火开关E415中时，首先会听到电子转向柱锁“咔嚓”的解锁声。
根据有无电子转向柱锁解锁声，可以进行两种状况分析。
（1）有解锁声。
如果有解锁声，表示钥匙和舒适系统控制单元J393及J393与转向柱控制单元J764防盗验证已经通过。
如下一步无法打开15#电源，则表明故障在舒适系统控制单元J393和15#电源继电器J329及相关的线路控制上；若15#电源能打开而发动机无法起动，则有可能是舒适系统控制单元J393和发动机控制单元间的防盗验证没有通过，此时可以根据控制单元的故障码提示进行故障查询（有条件的地方使用原厂故障诊断仪VAS505X作引导性故障查询）。
