HTRI计算虹吸再沸器问题讨论

  • 格式：pdf
  • 大小：185.42 KB
  • 文档页数：3

1.我用HTRI计算虹吸再沸器时，物性数据由ASPEN倒过来的，在REBOIL输入界面
中，对进口压力位置有些疑问，按我的理解，从ASPEN倒过来的数据中进口压力位置应为塔釜液面上方才对，但没有这样的选项，不知各位是怎么处理的？另外，要求的静液柱应该稍微大于再沸器压降就可以了吗？但是如果输入要求的静液柱数据，得到的结果与压降差别很大，为什么？
2.对Inlet Pressure Location的解释：
Sets physical location of cold fluid inlet pressure specified on the Process Conditions panel. This field has meaning only for cases with specified inlet and outlet piping and for TEMA K (kettle) shells.
Choices Description
At inlet nozzle static pressure at inlet exchanger nozzle
At column bottom static pressure at liquid level in column （塔底压力）
At top of bundle static pressure at top of kettle bundle
Required: No
Units: None
Default: At inlet nozzle
Location: Reboiler panel, Geometry group
关于Required liquid static head的解释（设计中一般不需提前指定）
Specifies vertical distance between liquid level in column and bottom of reboiler bundle.
Required: No
Units: SI US MKH
m ft mm
Default: None
Location: Reboiler panel, Geometry group
Note: If you specify this value for a thermosiphon reboiler, Xist calculates the cold fluid flow rate and outlet weight fraction vapor required to achieve specified liquid static head. Any values you enter for cold fluid flow rate and outlet weight fraction vapor may be overridden.
所需的静压头不是仅仅抵消重沸器内部的压降，还包括进出口管线的压降和进出管嘴损失，流体上升的静压头和汽化过程的膨胀损失等。

3.楼主没注意到选项吧，二楼列举的很详细了。

“但是如果输入要求的静液柱数据，得到的结果与压降差别很大，为什么？” 虹吸再沸器的计算应该是一个校核的过程，差的太大，说明设计指定不合理，没有实际设计过热虹吸换热器，只是简单猜想下。

4.我的疑问是如果我设定进口压力是塔底的话，是否要加上由于塔釜液位静压头（因为
我认为aspen来的压力数据应该为液面上方的压力）？另外，由于输入了进出口管线的长度与管径，软件算出的总压降应该包括了进出口管线的压降和进出管嘴损失，因此塔釜液面形成的静压头应该和再沸器总压降相差无几吧。

liquid static head的大小应决定了循环量和气化分率的大小，因此给出了liquid static head，就有一个一定的再沸器总压降与其对应的，现在实际结果是总压降与liquid static head相差很大，主要原因或许是再沸器的显热段较长的原因吗？
还有一个问题，就是如果不输入liquid static head，循环量和气化率给定，是否可以在结果中有相应的liquid static head值？
5.可以的，都有的，软件已经考虑到你的问题了，赶紧试一下吧。

“是再沸器的显热段较长的原因吗？"看下管程的压力分布和其他各段的压降吧，输出报告里都有。

6.htti计算虹吸再沸器输入压力一般选取“塔底压力”那项吧，如果不输入安装高度，软
件会自己计算安装高度并给出重沸器进出口的压力，循环量会按你给定的值计算。

如果输入安装高度值，软件会按照这个值进行核算，循环量会有较大差异。

我目前是采用给定热负荷、热物流进出口温度。

冷流进口温度进行计算，不知有何问题，探讨一
下
7.楼上的，怎么从报告中看显热段长度？另外怎么看安装高度？谢谢！
8.htri计算虹吸再沸器输入压力一般选取“塔底压力”那项吧，如果不输入安装高度，软
件会自己计算安装高度并给出重沸器进出口的压力，循环量会按你给定的值计算。

如果输入安装高度值，软件会按照这个值进行核算，循环量会有较大差异。

我目前是采用给定热负荷、热物流进出口温度。

冷流进口温度进行计算，不知有何问题，探讨一下。

合集下载

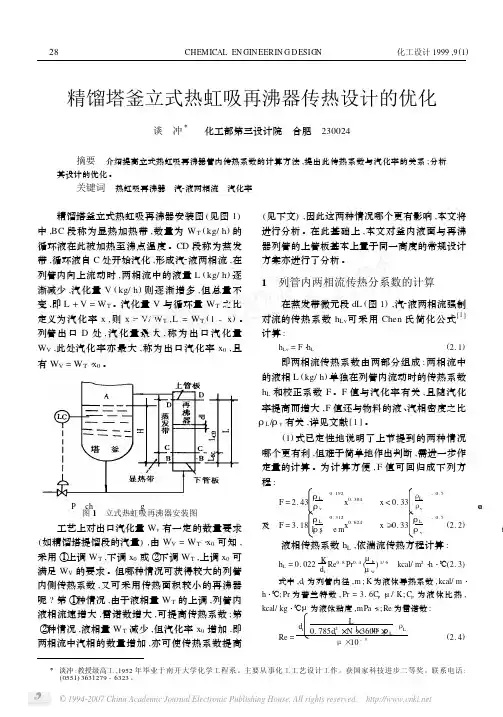

精馏塔釜立式热虹吸再沸器传热设计的优化
