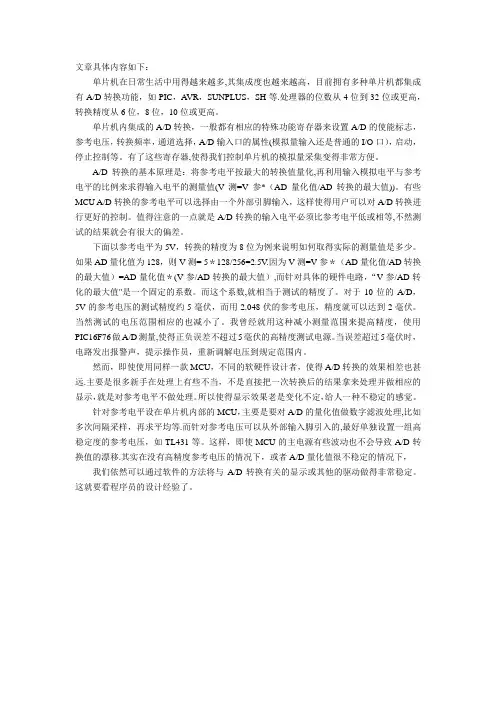

文章具体内容如下：单片机在日常生活中用得越来越多,其集成度也越来越高，目前拥有多种单片机都集成有A/D转换功能，如PIC，A VR，SUNPLUS，SH等.处理器的位数从4位到32位或更高，转换精度从6位，8位，10位或更高。
单片机内集成的A/D转换，一般都有相应的特殊功能寄存器来设置A/D的使能标志，参考电压，转换频率，通道选择，A/D输入口的属性(模拟量输入还是普通的I/O口），启动，停止控制等。
有了这些寄存器,使得我们控制单片机的模拟量采集变得非常方便。
A/D转换的基本原理是：将参考电平按最大的转换值量化,再利用输入模拟电平与参考电平的比例来求得输入电平的测量值(V测=V参*（AD量化值/AD转换的最大值))。
有些MCU A/D转换的参考电平可以选择由一个外部引脚输入，这样使得用户可以对A/D转换进行更好的控制。
值得注意的一点就是A/D转换的输入电平必须比参考电平低或相等,不然测试的结果就会有很大的偏差。
下面以参考电平为5V，转换的精度为8位为例来说明如何取得实际的测量值是多少。
如果AD量化值为128，则V测= 5＊128/256=2.5V.因为V测=V参＊（AD量化值/AD转换的最大值）=AD量化值＊(V参/AD转换的最大值）,而针对具体的硬件电路，“V参/AD转化的最大值"是一个固定的系数。
而这个系数,就相当于测试的精度了。
对于10位的A/D，5V的参考电压的测试精度约5毫伏，而用2.048伏的参考电压，精度就可以达到2毫伏。
当然测试的电压范围相应的也减小了。
我曾经就用这种减小测量范围来提高精度，使用PIC16F76做A/D测量,使得正负误差不超过5毫伏的高精度测试电源。
当误差超过5毫伏时，电路发出报警声，提示操作员，重新调解电压到规定范围内。
然而，即使使用同样一款MCU，不同的软硬件设计者，使得A/D转换的效果相差也甚远.主要是很多新手在处理上有些不当，不是直接把一次转换后的结果拿来处理并做相应的显示，就是对参考电平不做处理。
单片机ad转换原理单片机AD转换原理。
单片机（Microcontroller）是一种集成了微处理器、存储器和各种输入输出设备的微型计算机系统。
在很多电子设备中，单片机都扮演着至关重要的角色。
而AD转换（Analog to Digital Conversion）则是单片机中非常重要的功能之一，它可以将模拟信号转换为数字信号，使得单片机可以对外部的模拟信号进行采集和处理。
本文将介绍单片机AD转换的原理及相关知识。
AD转换的原理是利用单片机内部的模数转换器（ADC）来实现的。
模数转换器是一种将模拟信号转换为数字信号的电路，它可以将模拟信号的大小转换为相应的数字值。
在单片机中，模数转换器可以通过一定的采样和量化过程，将模拟信号转换为数字信号，并输出到单片机的数据总线上，以便单片机进行进一步的处理。
在进行AD转换时，首先需要对模拟信号进行采样。
采样是指在一定时间间隔内对模拟信号进行取样，获取其大小。
这样可以将连续的模拟信号转换为离散的信号。
然后，对采样后的信号进行量化。
量化是指将连续的模拟信号转换为一系列离散的数字值。
在单片机中，量化通常是按照一定的精度和分辨率进行的，精度越高，分辨率越大，转换后的数字值越接近原模拟信号的真实数值。
单片机中的ADC模块通常由输入端、采样保持电路、比较器、计数器、数字转换器和控制逻辑等部分组成。
当单片机需要进行AD转换时，首先需要将模拟信号输入到ADC的输入端，然后ADC会对输入信号进行采样和量化，最终输出转换后的数字信号。
在这个过程中，ADC的控制逻辑会根据预设的转换精度和采样频率等参数，控制ADC的工作状态，以保证转换的准确性和稳定性。
在实际应用中，单片机的AD转换功能被广泛应用于各种测控系统、仪器仪表、传感器等领域。
通过AD转换，单片机可以对外部的模拟信号进行采集和处理，实现数据的数字化和处理，为系统的控制和监测提供了重要的支持。
同时，单片机的AD转换功能也为各种信号处理算法和数字信号处理提供了基础，为系统的功能和性能提升提供了可能。
九齐单片机AD转换程序代码解析与优化引言单片机的模数转换（Analog-to-Digital Conversion，简称ADC）是许多嵌入式系统中的重要功能之一。
九齐单片机广泛应用于各种应用领域，因此了解如何有效地进行ADC转换至关重要。
本文将深入探讨九齐单片机的AD转换程序代码，并提供优化建议，以确保高质量、高效率的ADC数据采集。
九齐单片机AD转换简介九齐单片机是一种常用的嵌入式系统开发平台，其内置模数转换器（ADC）允许用户将模拟信号转换为数字值，以供微控制器进行处理。
通常，AD转换程序代码的目标是获取模拟信号的准确数字表示。
以下是一个简单的九齐单片机AD转换程序代码的示例：#include <stdio.h>#include "jz_adc.h"int main() {jz_adc_init(); // 初始化ADCint result;while (1) {result = jz_adc_read(); // 读取ADC值printf("ADC Value: %d\n", result);}return 0;}在这个示例中，我们首先包含了必要的库和头文件，然后初始化了ADC，接着在一个无限循环中读取ADC值，并将其打印出来。
虽然这个代码足够简单，但它可以进一步优化以提高性能和可维护性。
代码优化建议1. 错误处理在上述代码中，没有包含错误处理机制。
如果初始化或读取过程中出现错误，代码将无法处理，这可能导致不稳定的系统行为。
我们建议添加错误处理代码，以确保程序可以适当地处理异常情况。
#include <stdio.h>#include "jz_adc.h"int main() {if (jz_adc_init() != 0) {printf("ADC initialization failed.\n");return 1;}int result;while (1) {result = jz_adc_read();if (result < 0) {printf("ADC reading failed.\n");return 2;}printf("ADC Value: %d\n", result);}return 0;}2. 中断处理上述代码是一个简单的轮询方式来读取ADC值，但这种方式会占用CPU时间，不适用于需要高效率的应用。
如何正确使用模拟与数字转换器（ADC）模拟与数字转换器（ADC）是现代电子设备中常见的关键技术之一。
它能够将连续的模拟信号转换为离散的数字信号，并且在各种领域中都有广泛的应用。
本文将介绍如何正确地使用ADC，包括其原理、应用和使用方法。
一、ADC的原理和工作方式ADC是一种将模拟信号转换为数字信号的电子器件。
它通常由一个采样和保持电路和一个模数转换器组成。
首先，采样和保持电路将模拟信号进行采样和保持，然后将采样后的信号传输给模数转换器进行数字转换。
模数转换器将连续的模拟信号转换为离散的数字信号，其中包括一个时钟信号和一个比较器来完成转换的过程。
二、ADC的应用领域ADC广泛应用于各个领域，包括通信、音频处理、医疗设备、工业自动化等。
在通信领域，ADC用于将模拟的声音信号转换为数字信号，以便进行数字信号处理和传输。
在音频处理领域，ADC用于将模拟音频信号转换为数字音频信号，以便进行数字音频处理和存储。
在医疗设备领域，ADC用于将生理信号（如心电信号、血氧信号等）转换为数字信号，以便进行医学数据分析和诊断。
在工业自动化领域，ADC用于将模拟传感器信号转换为数字信号，以便进行工业过程监控和控制。
三、使用ADC的注意事项1. 选择合适的ADC型号：根据实际需求选择合适的ADC型号，包括输入范围、分辨率、采样率等参数。
不同的应用场景可能需要不同的ADC性能要求，因此在选择ADC时要根据实际需求进行评估和比较。
2. 确保模拟信号质量：ADC的准确性和性能受到模拟信号质量的影响，因此在使用ADC之前，需要对模拟信号进行滤波、放大和抗干扰处理，以提高模拟信号的质量。
3. 时序和时钟同步：ADC的工作需要一个时钟信号来同步采样和转换过程。
在实际使用中，需要确保ADC的时钟信号与其他模块的时钟信号同步，以避免时序和时钟同步问题导致的误差。
4. 数据处理和校准：ADC输出的数字信号可能存在非线性和偏移等问题，因此在使用ADC的过程中，需要进行数据处理和校准，以提高准确性和稳定性。
