耐压测试

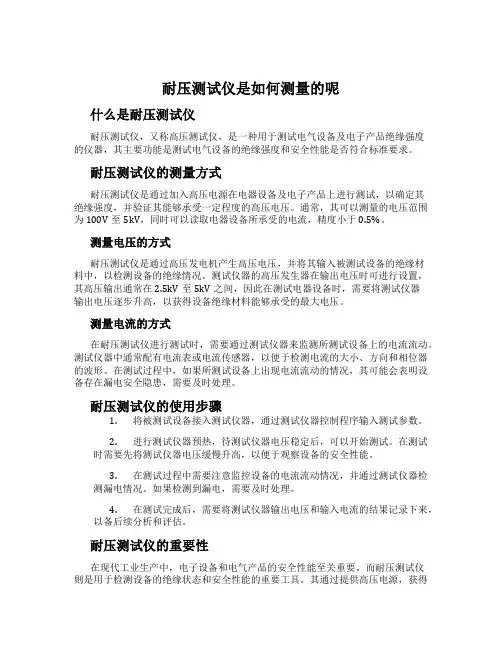

耐压测试仪是如何测量的呢什么是耐压测试仪耐压测试仪，又称高压测试仪，是一种用于测试电气设备及电子产品绝缘强度的仪器，其主要功能是测试电气设备的绝缘强度和安全性能是否符合标准要求。

耐压测试仪的测量方式耐压测试仪是通过加入高压电源在电器设备及电子产品上进行测试，以确定其绝缘强度，并验证其能够承受一定程度的高压电压。

通常，其可以测量的电压范围为100V至5kV，同时可以读取电器设备所承受的电流，精度小于0.5%。

测量电压的方式耐压测试仪是通过高压发电机产生高压电压，并将其输入被测试设备的绝缘材料中，以检测设备的绝缘情况。

测试仪器的高压发生器在输出电压时可进行设置，其高压输出通常在2.5kV至5kV之间，因此在测试电器设备时，需要将测试仪器输出电压逐步升高，以获得设备绝缘材料能够承受的最大电压。

测量电流的方式在耐压测试仪进行测试时，需要通过测试仪器来监测所测试设备上的电流流动。

测试仪器中通常配有电流表或电流传感器，以便于检测电流的大小、方向和相位器的波形。

在测试过程中，如果所测试设备上出现电流流动的情况，其可能会表明设备存在漏电安全隐患，需要及时处理。

耐压测试仪的使用步骤1.将被测试设备接入测试仪器，通过测试仪器控制程序输入测试参数。

2.进行测试仪器预热，待测试仪器电压稳定后，可以开始测试。

在测试时需要先将测试仪器电压缓慢升高，以便于观察设备的安全性能。

3.在测试过程中需要注意监控设备的电流流动情况，并通过测试仪器检测漏电情况。

如果检测到漏电，需要及时处理。

4.在测试完成后，需要将测试仪器输出电压和输入电流的结果记录下来，以备后续分析和评估。

耐压测试仪的重要性在现代工业生产中，电子设备和电气产品的安全性能至关重要。

而耐压测试仪则是用于检测设备的绝缘状态和安全性能的重要工具。

其通过提供高压电源，获得被测试设备的最大承受能力，以便于发现设备的安全隐患，可以确保设备在生产和使用过程中的安全性能，从而提高工作效率，降低事故风险，在工业生产中起到了重要的作用。

耐压测试的原理
耐压测试是指对各种电器装置、绝缘材料和绝缘结构的耐受电压能力进行的测试。

在不破坏绝缘材料性能的情况下，对绝缘材料或绝缘结构施加高电压的过程称为耐压试验。

一般来讲，耐压测试主要目的是检查绝缘耐受工作电压或过电压的能力，进而检验产品设备的绝缘性能是否符合安全标准。

耐压测试的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。

如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

进行耐压测试时，技术规格不同被测试品，测量标准也就不同。

对一般被测设备，耐压测试是测量火线与机壳之间的漏电流值，基本规定是：以两倍于被测物的工作电压再加1000V作为测试的标准电压。

部分产品的测试电压可能高于这一规定值。

按照IEC61010的规定，测试电压必须在5s内逐渐地上升到所要求的试验电压值（例如5kV等），保证试验电压值稳定加在被测绝
缘体上不少于5s，此时所测回路的漏电流值与标准规定的泄漏电流阈值相比较，就可以判断被测产品的绝缘性能是否符合标准。

测试结束后，试验电压必须在规定的时间内逐渐地降至零。

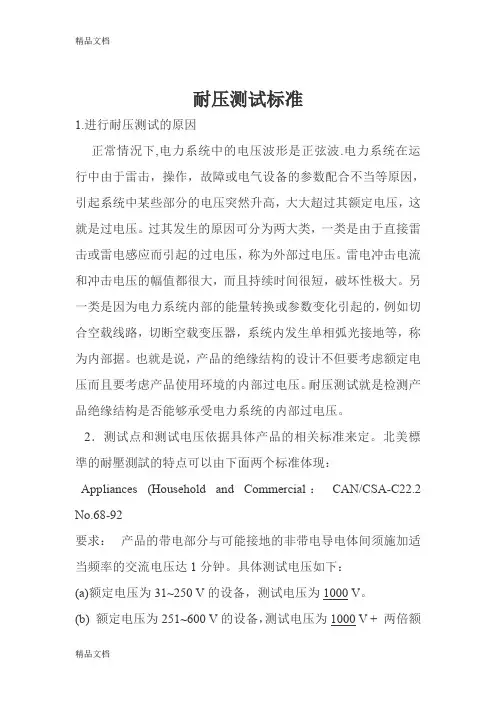

耐压测试标准1.进行耐压测试的原因正常情況下,电力系统中的电压波形是正弦波.电力系统在运行中由于雷击，操作，故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。

过其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。

另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部据。

也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

2．测试点和测试电压依据具体产品的相关标准来定。

北美標準的耐壓測試的特点可以由下面两个标准体现：Appliances (Household and Commercial： CAN/CSA-C22.2 No.68-92要求：产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。

具体测试电压如下：(a)额定电压为31~250 V的设备，测试电压为1000 V。

(b) 额定电压为251~600 V的设备，测试电压为1000 V + 两倍额定电压。

(c) 额定电压为31~250 V，无接地而且可被人体触及的设备，测试电压为2500 V。

(d) 对于30伏或以下的低电压电路，测试电压为500 V。

双重绝缘的产品：测试电压施加点交流绝缘强度测试电压（V）带电部件与不可触及的带基本绝缘的非带电导电体之间按上述1的测试要求。

不可触及的带基本绝缘的非带电导电体与可触及的导电体之间 2500不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属箔之间 2500加强绝缘的带电体与可触及的非带电导电体之间 4000加强绝缘的带电体与贴在外部非导电体表面上的金属箔之间 4000可触及的非带电导电体（或贴在外部非导电体表面上的金属箔）与外壳入口处电源线的金属裹层（或与电源线直径相等的金属插杆）之间 2500&&&Portable Electrical Motor-Oerated and Heating Appliances: General Requirements：C 222 No. 1335.1-93电压施加点测试电压（V）带变压器的器具额定功率超过0.5匹马力的带电机器具额定功率不超过0.5匹马力的带电机器具和加热器具1.带电部分和可触及的部分以及在印刷电路板上*近的不同极性的线路―― 1000 V+两倍额定电压 10002.隔离型或自藕型变压器(a) 次级电压< 50 V(b)次级电压为51-125 V 5001000 ――生產線耐壓測試UL標準:UL 758 增加了45A 章節─生產線耐壓測試(Product-Line Dielectric).製造商須對有金屬遮罩的絕緣導體進行100％的生產線耐壓測試.成品中的單一線材之絕緣，應能承受如28.1 表格所標明當電壓施加在導體和遮罩之間時的室溫下之電壓負載(可見表二)。

耐压测试(dielectric withstand voltage test)（耐压测试（耐压测试仪））耐压测试（耐压测试仪）耐压测试的基础理论是将一个产品暴露在非常恶劣的环境之下，如果产品能够在这种恶劣的环境之下还能维持正常状况，就可以确定在正常的环境之下工作，也一定可以维持很正常的状况。

最常使用耐压测试的情况为：●设计时的功能测试-确定所设计的产品能达到其功能要求的条件。

●生产时的规格测试-确认所生产的产品能达到其规格要求的标准。

●品保时的确认测试-确认产品的品质能符合安规的标准。

●维修后的安全测试-确认维修后的产品能维持符合安规的标准。

不同的产品有不同的技术规格，基本上在耐压测试时是将一个高于正常工作的电压加在产品上测试，这个电压必须持续一段规定的时间。

如果一个零组件在规定的时间内，其漏电电流量亦保持在规定的范围内，就可以确定这个零组件在正常的条件下运转，应该是非常安全而优良的设计和选择良好的绝缘材料可以保护使用者，让他免予受到意外感电。

华仪电子安规测试仪器所做的耐压测试，一般称之为”高电压介电测试”，简称为”耐压测试”。

基本的规定是以两倍于被测物的工作电压，再加一千伏特，作为测试的电压标准。

有些产品的测试电压可能高于2 x工作电压+ 1000 V。

例如有些产品的工作电压范围是从100v到240V，这类产品的测试电压可能在1000v到4000v之间或更高。

一般而言，具有”双绝缘”设计的产品，其使用的测试电压可能高于工作电压2 x + 1000 V的标准。

耐压测试在产品的设计和样品制作时比正式生产时的测试更为精密，因为产品在设计测试阶段便已决定产品的安全性。

虽然在产品设计时只是用少数的样品来作判断，然而生产时的线上测试更应严格要求所有的产品都必须能通过安规标准，可以确认没有不良品会流出生产线。

耐压测试器的输出电压必须保持在规定电压的100%到120%的范围内。

交流耐压测试器的输出频率必须维持在40到70hz之间，同时其波峰值不得低于均方根（RMS）电压值的1.3倍，并且其波峰值不得高于均方根（RMS）电压值的1.5倍。
