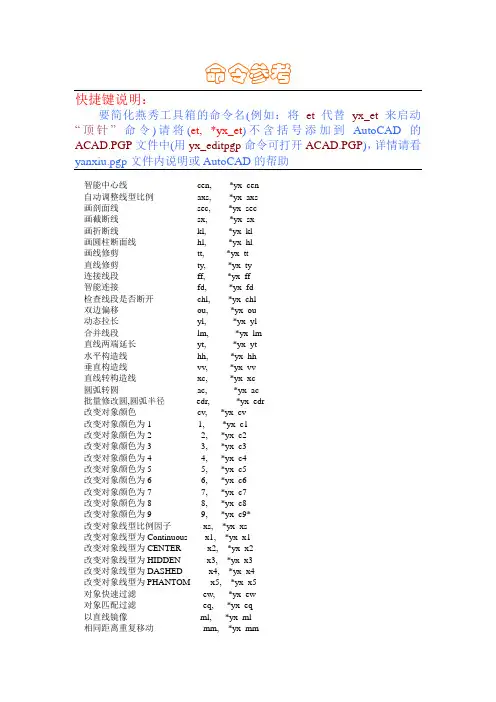

命令参考快捷键说明：要简化燕秀工具箱的命令名(例如：将et 代替yx_et 来启动“顶针”命令)请将(et, *yx_et)不含括号添加到AutoCAD的ACAD.PGP文件中(用yx_editpgp命令可打开ACAD.PGP)，详情请看yanxiu.pgp文件内说明或AutoCAD的帮助智能中心线------------------------cen, *yx_cen自动调整线型比例---------------axs, *yx_axs画剖面线---------------------------sec, *yx_sec画截断线---------------------------sx, *yx_sx画折断线---------------------------kl, *yx_kl画圆柱断面线---------------------hl, *yx_hl画线修剪---------------------------tt, *yx_tt直线修剪---------------------------ty, *yx_ty连接线段---------------------------ff, *yx_ff智能连接---------------------------fd, *yx_fd检查线段是否断开---------------chl, *yx_chl双边偏移---------------------------ou, *yx_ou动态拉长---------------------------yl, *yx_yl合并线段---------------------------lm, *yx_lm直线两端延长---------------------yt, *yx_yt水平构造线------------------------hh, *yx_hh垂直构造线------------------------vv, *yx_vv直线转构造线---------------------xc, *yx_xc圆弧转圆---------------------------ac, *yx_ac批量修改圆,圆弧半径-----------edr, *yx_edr改变对象颜色---------------------cv, *yx_cv改变对象颜色为1----------------1, *yx_c1改变对象颜色为2-----------------2, *yx_c2改变对象颜色为3-----------------3, *yx_c3改变对象颜色为4-----------------4, *yx_c4改变对象颜色为5-----------------5, *yx_c5改变对象颜色为6-----------------6, *yx_c6改变对象颜色为7-----------------7, *yx_c7改变对象颜色为8-----------------8, *yx_c8改变对象颜色为9-----------------9, *yx_c9*改变对象线型比例因子-----------xs, *yx_xs改变对象线型为Continuous------x1, *yx_x1改变对象线型为CENTER---------x2, *yx_x2改变对象线型为HIDDEN---------x3, *yx_x3改变对象线型为DASHED---------x4, *yx_x4改变对象线型为PHANTOM-------x5, *yx_x5对象快速过滤-----------------------ew, *yx_ew对象匹配过滤-----------------------eq, *yx_eq以直线镜像-------------------------ml, *yx_ml相同距离重复移动-----------------mm, *yx_mm清理全部垃圾-----------------------pu, *yx_pu删除垃圾文件-----------------------lj, *yx_lj词库----------------------------------ck, *yx_ck 连续命名----------------------------mj, *yx_mj 修改文字高度----------------------th, *yx_th 重量计算---------------------------cm, *yx_cm BOM--------------------------------bm, *yx_bm 定料尺寸---------------------------dt, *yx_dt 局部放大---------------------------jbfd, *yx_jbfd 模仁角避空-------------------------mk, *yx_mk 塑料资料---------------------------pi, *yx_pi模具钢材资料---------------------pm, *yx_pm AutoCAD使用技巧--------------pc, *yx_pc注塑不良解決方法---------------pe, *yx_pe 塑胶模具经典结构---------------pg, *yx_pg 塑胶模具设计注意事项---------py, *yx_py 零件库-----------------------------k, *yx_k三板模相关------------------------sbm, *yx_sbm *快速标注<加强>---------------------dq, *yx_dq 线性标注(1)<加强>------------------d, *yx_d线性标注(2)<加强>------------------de, *yx_de对齐标注(1)<加强>------------------dx, *yx_dx 对齐标注(2)<加强>------------------dw, *yx_dw 坐标标注<加强>---------------------da, *yx_da 半径标注<加强>---------------------ddr, *yx_ddr 直径标注<加强>---------------------dd, *yx_dd角度标注<加强>---------------------dv, *yx_dv连续标注<加强>---------------------dc, *yx_dc基线标注<加强>---------------------db, *yx_db快速引线标注<加强>-----------------q, *yx_q计算打印区域标注文字高度---------aq, *yx_aq 设置当前坐标原点-------------------uy, *yx_uy 设置当前标注文字高度---------------sh, *yx_sh 智能标注---------------------------n, *yx_n坐标标注+连续标注------------------df, *yx_df 引线坐标标注-----------------------daq, *yx_daq 线性直径标注-----------------------dde, *yx_dde 对齐直径标注-----------------------ddw, *yx_ddw 批量直径标注+半径标注----------dda *yx_dda直径标注+半径标注(可加文字)--------dr, *yx_dr。

燕秀命令参数详解环境设置MLCK, *YX_MLCK 命令参考ZDY, *YX_ZDY 选项NA, *YX_NEWALL 新建全部NL, *YX_LAY_NEWALL 新建图层NS, *YX_NEWSTYLE 新建文字样式ND, *YX_NEWDIMSTY 新建标准样式STM, *YX_STM 设置当前线型为公制XF, *YX_BDXF CAD中毒修复YM, *YX_YXML 燕秀工具箱目录隐藏工具HY, *YX_HIDE 隐藏对象HU, *YX_SHOW 取消全部隐藏HB, *YX_HB 隐藏同名块H6, *YX_HIDEA 隐藏对象到A组U6, *YX_SHOWA 取消A组隐藏H7, *YX_HIDEB 隐藏对象到B组U7, *YX_SHOWB 取消B组隐藏图层工具BL, *YX_BL 浏览图层LO, *YX_LAY_OFFSEL 关闭选取图层LOO, *YX_LAY_OFFSELO 关闭选取外图层LOP, *YX_LAY_OFFP 反向关闭图层LUO, *YX_LAY_ALLON 打开全部图层LL, *YX_LAY_LOCKSEL 锁定选取图层LLL, *YX_LAY_LOCKSELL 锁定选取外图层LLP, *YX_LAY_LOCKP 反向锁定图层LLU, *YX_LAY_UNLOCKSEL 解锁选取图层LUL, *YX_LAY_ALLUNLOCK 解锁全部图层LF, *YX_LAY_FREEZESEL 冻结选取图层LFF, *YX_LAY_FREEZESELF 冻结选取外图层LFP, *YX_LAY_FREEZEP 反向冻结图层LUF, *YX_LAY_ALLTHAW 解冻全部图层LUU, *YX_LAY_ALLTUO 解冻解锁打开所有图层KDA, *YX_LAY_DIMALL 将所有标注改为dim层KDTA, *YX_LAY_DIMTMPALL 将所有标注改为dim_temp层设置当前图层AI_MOLC, *YX_AI_MOLC 将对象的图层置为当前LC, *YX_LAY_SET_CENTER 设置当前图层为 center 层LCO, *YX_LAY_SET_COOL 设置当前图层为 cool 层LCR, *YX_LAY_SET_CORE 设置当前图层为 core 层LD, *YX_LAY_SET_DIM 设置当前图层为 dim 层LDT, *YX_LAY_SET_DIM_TEMP 设置当前图层为 dim_temp 层LE, *YX_LAY_SET_EPIN 设置当前图层为 epin 层LFR, *YX_LAY_SET_FROMAT 设置当前图层为 fromat 层LH, *YX_LAY_SET_HATCH 设置当前图层为 hatch 层LI, *YX_LAY_SET_INSERT 设置当前图层为 insert 层LA, *YX_LAY_SET_LIFE 设置当前图层为 life 层LM, *YX_LAY_SET_MOLDBASE 设置当前图层为 moldbase 层LP, *YX_LAY_SET_PART 设置当前图层为 part 层LR, *YX_LAY_SET_RUNNER 设置当前图层为 runner 层LS, *YX_LAY_SET_SCREW 设置当前图层为 screw 层LSL, *YX_LAY_SET_SLIDE 设置当前图层为 slide 层LSP, *YX_LAY_SET_SP 设置当前图层为 sp 层LST, *YX_LAY_SET_STD 设置当前图层为 spring 层LSR, *YX_LAY_SET_SPRING 设置当前图层为 std 层LTE, *YX_LAY_SET_TEMP 设置当前图层为 temp 层LT, *YX_LAY_SET_TEXT 设置当前图层为 text 层ll, *yx_ll 整数线VD, *YX_VD 视图对齐CE, *YX_CEN 智能中心线SCF, *YX_SCF 删除重复线AXS, *YX_AXS 自动调整线型比例SEC, *YX_SEC 画剖面线SX, *YX_SX 画截断线KL, *YX_KL 画折断线HL, *YX_HL 画圆柱断面线TT, *YX_TT 画线修剪TY, *YX_TY 直线修剪FF, *YX_FF 连接线段FD, *YX_FD 智能连接CHL, *YX_CHL 检查线段是否断开AS, *YX_AS 样条曲线转圆弧SL, *YX_SL 样条曲线转圆弧OU, *YX_OU 双边偏移YL, *YX_YL 动态拉长LLM, *YX_LM 合并线段YT, *YX_YT 直线两端延长STS, *YX_STS 样条曲线去除相切LN, *YX_LN 计算多线条的总长度DFX, *YX_DFX 等分线条BN, *YX_BREAK 重复打断于点OL, *YX_OL 直线交点打断HH, *YX_HH 水平构造线VV, *YX_VV 垂直构造线XC, *YX_XC 直线转构造线AC, *YX_AC 圆弧转圆CTY, *YX_CTY 圆坐标列表CTU, *YX_CTU 圆数量统计ER, *YX_EDR 批量修改圆,圆弧半径块工具EB, *YX_EB 编辑块BG, *YX_BG 替换块BF, *YX_BF 块旋转还原BS, *YX_BS 统计块的数量EC, *YX_EC 块坐标值零数转整数BAA, *YX_BAA 统一块内对象图层BAC, *YX_BAC 统一块内对象颜色BC, *YX_BC 复制块内图元EBT, *YX_EBT 分解含属性的块保持属性值BRE, *YX_BRE 修改图块名NB, *YX_NB 建立匿名块BUN, *YX_BUN 匿名块转有名块BNU, *YX_BNU 有名块转匿名块EG, *YX_EG 分解所有组EUG, *YX_EUG 分解所有匿名组旋转E1, *YX_E1 旋转+1度R1, *YX_R1 旋转-1度E2, *YX_E2 旋转+2度R2, *YX_R2 旋转-2度E3, *YX_E3 旋转+3度R3, *YX_R3 旋转-3度E45, *YX_E45 旋转+45度R45, *YX_R45 旋转-45度E4, *YX_E4 旋转+90度R4, *YX_R4 旋转-90度R5, *YX_R5 旋转+180度旋转复制CR, *YX_CR 旋转复制CE1, *YX_CE1 旋转复制+1度CR1, *YX_CR1 旋转复制-1度CE2, *YX_CE2 旋转复制+2度CR2, *YX_CR2 旋转复制-2度CE3, *YX_CE3 旋转复制+3度CR3, *YX_CR3 旋转复制-3度CE45, *YX_CE45 旋转复制+45度CR45, *YX_CR45 旋转复制-45度CE4, *YX_CE4 旋转复制+90度CR4, *YX_CR4 旋转复制-90度CR5, *YX_CR5 旋转复制+180度颜色工具CV, *YX_CV 改变对象颜色C1, *YX_C1 改变对象颜色为 &1C2, *YX_C2 改变对象颜色为 &2C3, *YX_C3 改变对象颜色为 &3C4, *YX_C4 改变对象颜色为 &4C5, *YX_C5 改变对象颜色为 &5C6, *YX_C6 改变对象颜色为 &6C7, *YX_C7 改变对象颜色为 &7C8, *YX_C8 改变对象颜色为 &8C9, *YX_C9 改变对象颜色为 &9KBL, *YX_BYLAYEROBJ 将对象属性改为该层默认值XS, *YX_XS 改变对象线型比例因子X1, *YX_X1 改变对象线型为 C&ontinuous X2, *YX_X2 改变对象线型为 C&ENTERX3, *YX_X3 改变对象线型为 &HIDDENX4, *YX_X4 改变对象线型为 &DASHEDX5, *YX_X5 改变对象线型为 &PHANTOM A1, *YX_A1 改变颜色+线型+线型比例 1 A2, *YX_A2 改变颜色+线型+线型比例 2 A3, *YX_A3 改变颜色+线型+线型比例 3 A4, *YX_A4 改变颜色+线型+线型比例 4 A5, *YX_A5 改变颜色+线型+线型比例 5 常用工具ROO, *YX_ROO 快速旋转CRR, *YX_CRR 快速旋转复制VS, *YX_VS 保存视图EW, *YX_EW 对象快速过滤EQ, *YX_EQ 对象匹配过滤BJ, *YX_BJ 标记选取记号BX, *YX_BX 选取标记后的对象ML, *YX_ML 以直线镜像4MI, *YX_4MI 4分之1镜像4RC, *YX_4RC 4分之1旋转复制JT, *YX_JT 画箭头ZG, *YX_ZG Z轴归零REGSS, *YX_REGSS 局部对象重生RH, *YX_RH 未知角度转正SS, *YX_SS 相同比例重复缩放RR, *YX_RR 相同角度重复旋转MM, *YX_MM 相同距离重复移动CC, *YX_CC 相同距离重复复制PU, *YX_PU 清理全部垃圾LJ, *YX_LJ 删除垃圾文件FS, *YX_FS 缩放范围->清理->保存FCC, *YX_FCC 缩放范围->清理->保存->退出文字工具CK, *YX_CK 词库MJ, *YX_MJ 连续命名TH, *YX_TH 修改文字高度TE, *YX_TXTEXP 文字分解<变成线>计算工具CM, *YX_CM 重量计算CA, *YX_CA 斜顶角度计算CS, *YX_CS 承板厚度计算CG, *YX_CG 三板模导柱变形量计算模具工具BM, *YX_BM BOMQB, *YX_QB 球标编号DT, *YX_DT 定料尺寸CJ, *YX_CJ 小标题VE, *YX_VE 修改版次JB, *YX_JBFD 局部放大AU, *YX_ASMOUT 组立图3D输出FC, *YX_FC 输入图元自动分层EWE, *YX_EWE 顶针过滤ETU, *YX_ETU 顶针数量统计ETY, *YX_ETY 顶针坐标列表EXE, *YX_EXE 顶针孔输出清理MK, *YX_MK 模仁角避空模具资料PI, *YX_PI 塑料资料PM, *YX_PM 模具钢材资料PC, *YX_PC AutoCAD使用技巧PE, *YX_PE 注塑不良解決方法PG, *YX_PG 塑胶模具经典结构PY, *YX_PY 塑胶模具设计注意事项模具标准件K, *YX_K 零件库MB, *YX_MB 模胚CL, *YX_CL 水路ET, *YX_ET 顶针TF, *YX_TF 弹簧SW, *YX_SW 内六角螺丝SR, *YX_SPRUE 定位环/唧咀HS, *YX_HS 热流道SP, *YX_SP 支撑柱AG, *YX_AG 斜导柱LP, *YX_LP 垃圾钉XW, *YX_XW 限位块EGP, *YX_EGP 中托司GE, *YX_GE 直齿轮ES, *YX_ES 穿丝孔SW2, *YX_SW2 其他螺丝SBM, *YX_SBM 三板模相关标注加强工具DQ, *YX_DQ 快速标注<加强> D, *YX_D 线性标注<加强> DE, *YX_DE 线性标注<加强> DX, *YX_DX 对齐标注<加强> DW, *YX_DW 对齐标注<加强>DA, *YX_DA 坐标标注<加强> DDR, *YX_DDR 半径标注<加强> DD, *YX_DD 直径标注<加强>DV, *YX_DV 角度标注<加强>DC, *YX_DC 连续标注<加强>DB, *YX_DB 基线标注<加强>Q, *YX_Q 快速引线标注<加强>标注超强工具AQ, *YX_AQ 计算打印区域标注文字高度UY, *YX_UY 设置当前坐标原点UYF, *YX_UYF 设定放大图原点SH, *YX_SH 设置当前标注文字高度N, *YX_N 智能标注DF, *YX_DF 坐标标注+连续标注CCD, *YX_CCD 表面粗糙度标注Ds, *YX_DS 批量坐标标注DH, *YX_DH 坐标标注DAQ, *YX_DAQ 引线坐标标注DDE, *YX_DDE 线性直径标注DDW, *YX_DDW 对齐直径标注DDA, *YX_DDA 批量直径标注+半径标注DR, *YX_DR 直径标注+半径标注标注修改工具AD, *YX_AD 标注刷子EED, *YX_EED 标注删除DTH, *YX_DTH 修改标注文字高度UYU, *YX_UYU 修改坐标标注原点UYQ, *YX_UYQ 修改引线坐标标注原点DUP, *YX_DUP 修改标注精度DAUP, *YX_DAUP 修改角度标注精度DTZ, *YX_DTZ 修改标注是否消零DSC, *YX_DSC 修改标注比例因子DTC, *YX_DTC 修改标注文字颜色DCC, *YX_DCC 修改尺寸线颜色DEC, *YX_DEC 修改尺寸界线颜色DG, *YX_DG 添加公差DTK, *YX_DTK 添加标注文字边框DFZ, *YX_DFZ 翻转标注文字方向DAF, *YX_DAF 坐标标注尺寸界线变直DAZ, *YX_DAZ 坐标标注文字重叠整理DDZ, *YX_DDZ 线性标注文字重叠整理SDTA, *YX_SDTA 将所有标注设置为当前标注样式标注检查工具CUY, *YX_CUY 检查坐标标注原点个数CDA, *YX_CDA 检查坐标标注定义点是否正确CDD, *YX_CDD 检查标注点上是否有对象CDT, *YX_CDT 检查全部标注是否有公差CDE, *YX_CDE 检查标注测量值是否被修改CDS, *YX_CDS 检查全部标注的比例因子标注文字工具DTY, *YX_DTY 标注文字还原DN, *YX_DN 文字前加数量DM, *YX_DM 文字前加螺丝数量DS1, *YX_DS1 文字后加拔模斜度<单边>DS2, *YX_DS2 文字后加拔模斜度<双边>D1, *YX_D1 文字前加 %%cD2, *YX_D2 文字后加 %%dD3, *YX_D3 文字前加 MD4, *YX_D4 文字后加D5, *YX_D5 文字前加 %%pD6, *YX_D6 文字前后加 ()D7, *YX_D7 文字前后加 <>D8, *YX_D8 文字后加 X45%%D D9, *YX_D9 文字后加AT1, *YX_AT1 添加文字AT2, *YX_AT2 添加文字AT3, *YX_AT3 添加文字DA1, *YX_DA1 文字后加DA2, *YX_DA2 文字后加DA3, *YX_DA3 文字后加DA4, *YX_DA4 文字后加DA5, *YX_DA5 文字后加DA6, *YX_DA6 文字后加DA7, *YX_DA7 文字后加DA8, *YX_DA8 文字后加倒圆角F, *YX_F 倒圆角<剪切>FT, *YX_FT 倒圆角<不剪切>F01, *YX_F01 倒圆角 0.1F02, *YX_F02 倒圆角 0.2F03, *YX_F03 倒圆角 0.3F05, *YX_F05 倒圆角 0.5F1, *YX_F1 倒圆角 1.0F2, *YX_F2 倒圆角 2.0F3, *YX_F3 倒圆角 3.0F4, *YX_F4 倒圆角 4.0F5, *YX_F5 倒圆角 5.0F6, *YX_F6 倒圆角 6.0F7, *YX_F7 倒圆角 7.0F9, *YX_F9 倒圆角 9.0F10, *YX_F10 倒圆角 10.0 F20, *YX_F20 倒圆角 20.0 F30, *YX_F30 倒圆角 30.0 F40, *YX_F40 倒圆角 40.0 F50, *YX_F50 倒圆角 50.0 倒角G, *YX_G 倒角<剪切> GT, *YX_GT 倒角<不剪切> G01, *YX_G01 倒角 0.1X0.1 G02, *YX_G02 倒角 0.2X0.2 G03, *YX_G03 倒角 0.3X0.3 G05, *YX_G05 倒角 0.5X0.5 G1, *YX_G1 倒角 1X1G2, *YX_G2 倒角 2X2G3, *YX_G3 倒角 3X3G4, *YX_G4 倒角 4X4G5, *YX_G5 倒角 5X5G6, *YX_G6 倒角 6X6G7, *YX_G7 倒角 7X7G8, *YX_G8 倒角 8X8G9, *YX_G9 倒角 9X9G10, *YX_G10 倒角 10X10 G20, *YX_G20 倒角 20X20 G30, *YX_G30 倒角 30X30 G40, *YX_G40 倒角 40X40 G50, *YX_G50 倒角 50X50 延长Y, *YX_Y 延长Y02, *YX_Y02 延长 0.2 Y03, *YX_Y03 延长 0.3 Y05, *YX_Y05 延长 0.5 Y1, *YX_Y1 延长 1.0Y2, *YX_Y2 延长 2.0Y3, *YX_Y3 延长 3.0Y4, *YX_Y4 延长 4.0Y5, *YX_Y5 延长 5.0Y6, *YX_Y6 延长 6.0Y7, *YX_Y7 延长 7.0Y8, *YX_Y8 延长 8.0Y9, *YX_Y9 延长 9.0Y10, *YX_Y10 延长 10.0 Y20, *YX_Y20 延长 20.0 Y30, *YX_Y30 延长 30.0 Y40, *YX_Y40 延长 40.0 Y50, *YX_Y50 延长 50.0 偏移OO, *YX_OO 偏移O01, *YX_O01 偏移 0.1 O02, *YX_O02 偏移 0.2 O03, *YX_O03 偏移 0.3 O05, *YX_O05 偏移 0.5 O1, *YX_O1 偏移 1.0O2, *YX_O2 偏移 2.0O3, *YX_O3 偏移 3.0O4, *YX_O4 偏移 4.0O5, *YX_O5 偏移 5.0O6, *YX_O6 偏移 6.0O8, *YX_O8 偏移 8.0O9, *YX_O9 偏移 9.0O10, *YX_O10 偏移 10.0 O20, *YX_O20 偏移 20.0 O30, *YX_O30 偏移 30.0 O40, *YX_O40 偏移 40.0 O50, *YX_O50 偏移 50.0 CAD自带命令快捷键C, *COPYCD, *CIRCLEWW, *MIRRORAA, *MATCHPROP QQ, *PLOTCCA, *CLOSEALL VB, *VLIDEMN, *MSLIDE。

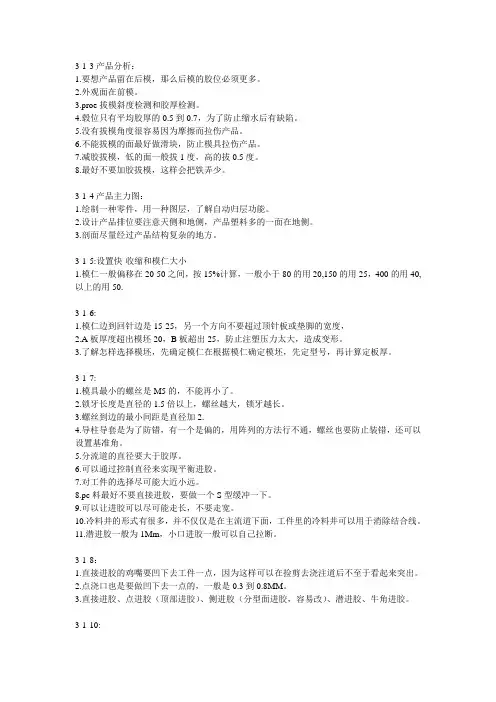

3-1-3产品分析：1.要想产品留在后模，那么后模的胶位必须更多。

2.外观面在前模。

3.proe拔模斜度检测和胶厚检测。

4.毂位只有平均胶厚的0.5到0.7，为了防止缩水后有缺陷。

5.没有拔模角度很容易因为摩擦而拉伤产品。

6.不能拔模的面最好做滑块，防止模具拉伤产品。

7.减胶拔模，低的面一般拔1度，高的拔0.5度。

8.最好不要加胶拔模，这样会把铁弄少。

3-1-4产品主力图：1.绘制一种零件，用一种图层，了解自动归层功能。

2.设计产品排位要注意天侧和地侧，产品塑料多的一面在地侧。

3.剖面尽量经过产品结构复杂的地方。

3-1-5:设置快-收缩和模仁大小1.模仁一般偏移在20-50之间，按15%计算，一般小于80的用20,150的用25，400的用40,以上的用50.3-1-6:1.模仁边到回针边是15-25，另一个方向不要超过顶针板或垫脚的宽度，2.A板厚度超出模坯20，B板超出25，防止注塑压力太大，造成变形。

3.了解怎样选择模坯，先确定模仁在根据模仁确定模坯，先定型号，再计算定板厚。

3-1-7:1.模具最小的螺丝是M5的，不能再小了。

2.锁牙长度是直径的1.5倍以上，螺丝越大，锁牙越长。

3.螺丝到边的最小间距是直径加2.4.导柱导套是为了防错，有一个是偏的，用阵列的方法行不通，螺丝也要防止装错，还可以设置基准角。

5.分流道的直径要大于胶厚。

6.可以通过控制直径来实现平衡进胶。

7.对工件的选择尽可能大近小远。

8.pc料最好不要直接进胶，要做一个S型缓冲一下。

9.可以让进胶可以尽可能走长，不要走宽。

10.冷料井的形式有很多，并不仅仅是在主流道下面，工件里的冷料井可以用于消除结合线。

11.潜进胶一般为1Mm，小口进胶一般可以自己拉断。

3-1-8：1.直接进胶的鸡嘴要凹下去工件一点，因为这样可以在捡剪去浇注道后不至于看起来突出。

2.点浇口也是要做凹下去一点的，一般是0.3到0.8MM。

3.直接进胶、点进胶（顶部进胶）、侧进胶（分型面进胶，容易改）、潜进胶、牛角进胶。
