水基防锈液

水性防锈剂是一种水基防锈溶液，可有效的保护钢、铁等材料，防止生锈。

其原理是可根据防锈期要求的不同，和水按一定比混合使用，防锈期限可达到几天至几月，如果有一定防潮湿的外包装条件或存放在干燥环境条件，防锈时间可达一年以上。

种类1、乙醇胺与酸的复配防锈剂乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。

醇胺与酸常温下复配生成醇胺盐。

蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂ATEA-1，其0.25%的水溶液可使钢铁制品48h不锈。

2、多元醇酯防锈剂失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。

结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积型膜，与基体金属结合力较强，从而有效防止了金属的生锈。

3、自组装防锈剂有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。

4、硅烷偶联防锈剂硅烷偶联剂按其化学结构可分为两大类：单硅烷和双硅烷偶联剂，二者的结构通式分别为Y-(CH2)n-Si-(OR)3和(RO)3-Si- (CH2)n-Y- CH2)n-Si-(OR)3，其中，Y 为官能团，RO-为可水解的烷氧基。

硅烷偶联剂被用于金属材料的防锈剂，并有望替代铬酸盐钝化和传统的磷化工艺。

5、气相防锈水气相防锈剂是在常温下有较大蒸气压的防锈化学品，把它溶解在水中即得气相防锈水，挥发后的气体吸附在金属表面后，能抑制金属的阴、阳极的电化学反应，从而防止金属生锈。

它适用于机械加工过程中，对需防锈的金属制品进行工序间浸泡或喷淋。

以上就是有关水性防锈剂的防锈原理及种类的一些相关介绍，希望对您进一步的认识了解有所帮助。

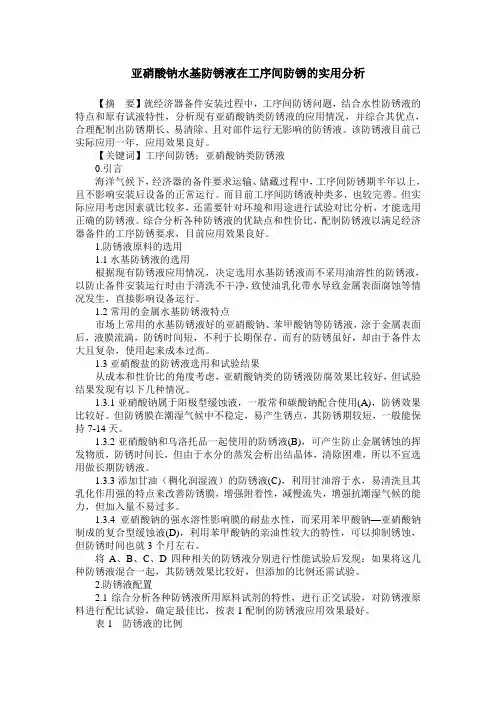

亚硝酸钠水基防锈液在工序间防锈的实用分析【摘要】就经济器备件安装过程中，工序间防锈问题，结合水性防锈液的特点和原有试液特性，分析现有亚硝酸钠类防锈液的应用情况，并综合其优点，合理配制出防锈期长、易清除、且对部件运行无影响的防锈液。

该防锈液目前已实际应用一年，应用效果良好。

【关键词】工序间防锈；亚硝酸钠类防锈液0.引言海洋气候下，经济器的备件要求运输、储藏过程中，工序间防锈期半年以上，且不影响安装后设备的正常运行。

而目前工序间防锈液种类多，也较完善。

但实际应用考虑因素就比较多，还需要针对环境和用途进行试验对比分析，才能选用正确的防锈液。

综合分析各种防锈液的优缺点和性价比，配制防锈液以满足经济器备件的工序防锈要求，目前应用效果良好。

1.防锈液原料的选用1.1水基防锈液的选用根据现有防锈液应用情况，决定选用水基防锈液而不采用油溶性的防锈液，以防止备件安装运行时由于清洗不干净，致使油乳化带水导致金属表面腐蚀等情况发生，直接影响设备运行。

1.2常用的金属水基防锈液特点市场上常用的水基防锈液好的亚硝酸钠、苯甲酸钠等防锈液，涂于金属表面后，液膜流淌，防锈时间短，不利于长期保存。

而有的防锈虽好，却由于备件太大且复杂，使用起来成本过高。

1.3亚硝酸盐的防锈液选用和试验结果从成本和性价比的角度考虑，亚硝酸钠类的防锈液防腐效果比较好，但试验结果发现有以下几种情况。

1.3.1亚硝酸钠属于阳极型缓蚀液，一般常和碳酸钠配合使用(A)，防锈效果比较好。

但防锈膜在潮湿气候中不稳定，易产生锈点，其防锈期较短，一般能保持7-14天。

1.3.2亚硝酸钠和乌洛托品一起使用的防锈液(B)，可产生防止金属锈蚀的挥发物质，防锈时间长，但由于水分的蒸发会析出结晶体，清除困难，所以不宜选用做长期防锈液。

1.3.3添加甘油（稠化润湿液）的防锈液(C)，利用甘油溶于水，易清洗且其乳化作用强的特点来改善防锈膜，增强附着性，减慢流失，增强抗潮湿气候的能力，但加入量不易过多。

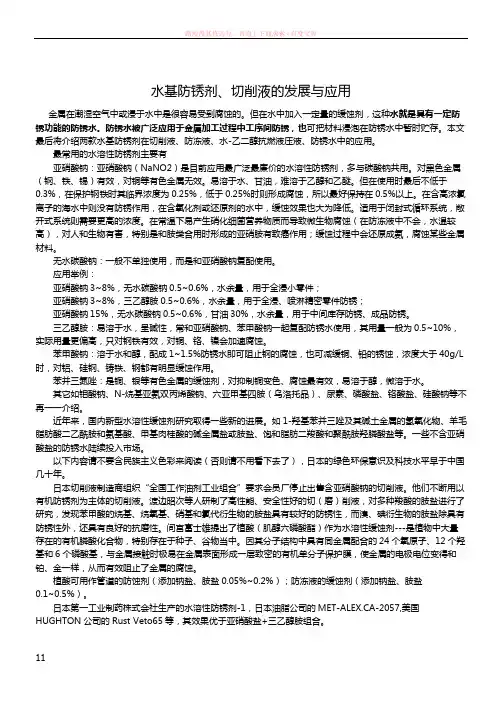

水基防锈剂、切削液的发展与应用金属在潮湿空气中或浸于水中是很容易受到腐蚀的。

但在水中加入一定量的缓蚀剂，这种水就是具有一定防锈功能的防锈水。

防锈水被广泛应用于金属加工过程中工序间防锈，也可把材料浸泡在防锈水中暂时贮存。

本文最后将介绍两款水基防锈剂在切削液、防冻液、水-乙二醇抗燃液压液、防锈水中的应用。

最常用的水溶性防锈剂主要有亚硝酸钠：亚硝酸钠（NaNO2）是目前应用最广泛最廉价的水溶性防锈剂，多与碳酸钠共用。

对黑色金属（钢、铁、锡）有效，对铜等有色金属无效。

易溶于水、甘油，难溶于乙醇和乙醚。

但在使用时最后不低于0.3%，在保护钢铁时其临界浓度为0.25%，低于0.25%时则形成腐蚀，所以最好保持在0.5%以上。

在含高浓氯离子的海水中则没有防锈作用，在含氧化剂或还原剂的水中，缓蚀效果也大为降低。

适用于闭封式循环系统，敞开式系统则需要更高的浓度。

在常温下易产生硝化细菌营养物质而导致微生物腐蚀（在防冻液中不会，水温较高），对人和生物有害，特别是和胺类合用时形成的亚硝胺有致癌作用；缓蚀过程中会还原成氨，腐蚀某些金属材料。

无水碳酸钠：一般不单独使用，而是和亚硝酸钠复配使用。

应用举例：亚硝酸钠3~8%，无水碳酸钠0.5~0.6%，水余量，用于全浸小零件；亚硝酸钠3~8%，三乙醇胺0.5~0.6%，水余量，用于全浸、喷淋精密零件防锈；亚硝酸钠15%，无水碳酸钠0.5~0.6%，甘油30%，水余量，用于中间库存防锈、成品防锈。

三乙醇胺：易溶于水，呈碱性，常和亚硝酸钠、苯甲酸钠一起复配防锈水使用，其用量一般为0.5~10%，实际用量更偏高，只对钢铁有效，对铜、铬、镍会加速腐蚀。

苯甲酸钠：溶于水和醇，配成1~1.5%防锈水即可阻止钢的腐蚀，也可减缓铜、铅的锈蚀，浓度大于40g/L 时，对铝、硅钢、铸铁、钢都有明显缓蚀作用。

苯并三氮唑：是铜、银等有色金属的缓蚀剂，对抑制铜变色、腐蚀最有效，易溶于醇，微溶于水。

其它如钼酸钠、N-烷基亚氨双丙烯酸钠、六亚甲基四胺（乌洛托品）、尿素、磷酸盐、铬酸盐、硅酸钠等不再一一介绍。

第水基防锈液研究现状和发展趋势本文依据所使用的水溶性缓蚀剂类型，介绍了水基防锈液产品的研究现状；展望了水基防锈液的发展趋势。

李妲丽 邓象贤中国石化润滑油有限公司上海研究院水基防锈液是在水中加入各种水溶性缓蚀剂、表面活性剂、成膜剂、消泡剂、杀菌剂等能抑制金属制品发生化学或电化学反应的一种防锈产品,可以对金属制品提供暂时性防护。

金属材料受周围空气、水、杂质等的影响发生化学或电化学多相反应而产生金属锈蚀。

金属锈蚀非常普遍，据统计，每年因腐蚀造成的钢铁损失约占当年钢铁产量的10%~20%[1]。

因金属腐蚀引起的停产、停电等间接的损失就更无法计算。

为降低经济损失，用水基防锈液来保护金属材料是一种常见的防护方法。

近年来，随着金属加工技术的提升，对水基防锈液产品的质量提出了更高的要求，我国水基防锈液在开发研制、产品更新及应用等方面均取得了较大的进展。

水基防锈液研究现状水基防锈液的种类很多，其中水溶性缓蚀剂起主要作用，主要有以下几类。

无机盐类水基防锈液亚硝酸钠水基防锈液是最早使用的水基防锈产品。

亚硝酸盐型水基防锈液的成本较低、使用方便、防锈性能好，曾被广泛使用。

但亚硝酸盐能转化成致癌物，危害人员健康，所以其使用受到了限制[2]。

铬酸盐型防锈液具有很好的防锈效果，至今在某些领域仍被大量使用，但铬金属能造成重金属污染，所以在使用上受到了限制，并且随着各种禁止法规、替代品的出现，其使用量不断减少[3]。

磷酸盐型防锈液能形成坚硬的磷化膜，从而起到工序间防锈的作用，但传统的工艺复杂，能耗高，且产生磷化残渣属于危险固废物，易造成水的富营养化，因此磷化型防锈液受到限制。

目前研究较多的替代方案有：钛、锆系防锈产品，其具有较高的稳定性，良好的防锈能力，且形成的膜能有效加强涂层与金属基体的结合力。

江峰等[4]研究了新型纳米锆盐在冰箱行业的应用，用锆膜涂装后进行了漆膜附着力、盐雾试验等方面的性能测试，测试结果显示新型纳米锆盐技术具有很好的应用潜力。
