初三物理周练九

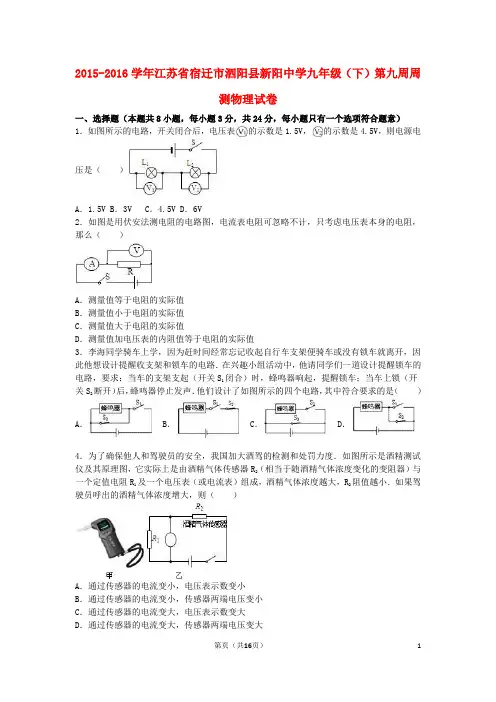

2015-2016学年江苏省宿迁市泗阳县新阳中学九年级（下）第九周周测物理试卷一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2 C．I1＜I2D．不能确定6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于V．在家庭电路中，通常用判断火线和零线，用测量电路消耗的电能．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数，电流表A1的示数（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于Ω．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是．（选填“电流表”或“电压表”）12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A．13．在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：（1）与R x串联的电表是，与R x并联的电表是；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105 N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图甲所示，其中压敏电阻R x在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA 时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道（A/B）灯是红灯；（4）定值电阻R0的阻值为多大？15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为0.6A、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．四、实验、探究题（本题共2小题，共27分）16．某同学通过实验探究影响导体电阻大小的因素，他利用图中演示板上的金属丝进行实验，已知板上各金属丝横截面积都相同，A、B、C、D长度相同，C、D和E为镍铬线，A为铜线，B为铁线．实验过程如图所示．（1）本实验是通过观察的大小来判断电阻大小．（2）分析比较图（a）与（b）可归纳得出的初步结论是：．（3）分析比较图（b）与（c）可归纳得出的初步结论是：．（4）分析比较图（b）与（d）可归纳得出的初步结论是：．17．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=ρ，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而^是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．在国际单位制中的单位是；（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的；（3）分析比较实验序号的数据，可以初步确定猜想2是错误的；（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．2015-2016学年江苏省宿迁市泗阳县新阳中学九年级（下）第九周周测物理试卷参考答案与试题解析一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V【考点】串联电路的电压规律．【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=1.5V；电压表测量灯L2两端电压，即U2=4.5V，则电源电压U=U1+U2=1.5V+4.5V=6V．故选D．2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值【考点】伏安法；欧姆定律的应用．【分析】电压表测量R两端电压U，电流表测量R与电压表的总电流I，总电流大于R中的电流．根据R=，测量值会偏小．【解答】解：根据R=，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项．【解答】解：A、开关S1闭合时，蜂鸣器被短路，不可能响起，不符合题意．B、开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，符合题意．C、蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，不符合题意．D、S1未闭合时，蜂鸣器会一直在响，不符合题意．故选B．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大【考点】电路的动态分析；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，电表并联在电路中，应为电压表，根据题意可知酒精气体浓度增大时，R2的阻值变小，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知传感器两端的电压变化．【解答】解：如果驾驶员呼出的酒精气体浓度增大，则传感器R2阻值变小，电路中的总电阻变小，∵I=，∴电路中的电流变大即通过传感器的电流变大，∵U=IR，∴定值电阻R1两端的电压变大，电压表的示数变大，∵串联电路中总电压等于各分电压之和，∴传感器两端电压变小．故选C．5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2 C．I1＜I2D．不能确定【考点】欧姆定律的应用．【分析】两电阻串联时通过它们的电流相等，根据欧姆定律可知它们的电阻关系；两电阻并联时它们两端的电压相等，根据欧姆定律可知通过的电流关系．【解答】解：电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I=的变形式R=可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I=可知，I1＜I2．故选C．6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③【考点】控制变量法与探究性实验方案．【分析】根据控制变量法的思路，要探究电阻与某个因素的关系，就要保证这个因素要不同，其他的因素都一样．要探究电阻跟长度的关系，要保证材料和横截面积不变改变长度．要探究电阻跟横截面积的关系，要保证材料和长度不变改变横截面积．要探究电阻跟材料的关系，要保证长度和横截面积不变改变材料．【解答】解：①在研究导体的电阻跟导体横截面积的关系时，需要控制长度相同、材料相同，横截面积不同的实验器材，而两根长度相同、横截面积不同的、均匀的镍铬合金线正好符合实验要求；②在研究导体的电阻跟导体长度的关系时，要有材料相同、横截面积相同，长度不同的实验器材，我们可以把其中一根合金丝截断，这样就会有长度不同，材料相同、横截面积相同的实验器材，可以实验；③探究导体的电阻跟它的材料的关系，应控制导体的长度、横截面积都相等而材料不同，由题意可知，两合金线的材料相同，因此不能探究导体的电阻跟它的材料的关系，故③错误；由以上分析可知，可以验证①②，故C正确；故选C．7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小【考点】欧姆定律的应用；滑动变阻器的使用．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路【考点】电流表、电压表在判断电路故障中的应用．【分析】题目明确指出电阻R、灯L可能出现了故璋，那么就是短路和断路．根据电键S闭合前后，电流表指针所在的位置不变，可逐一分析选项中的描述是否符合题意．【解答】解：A、B、若灯L不发光，则可能是灯L短路或断路，若灯短路，闭合开关后，电源短路，电流表会烧坏，故不合题意；若灯断路，闭合开关前后，电流表均无示数，指针位置不变，是有可能的，故AB中的描述不合题意；C、D、若灯L发光，说明只有电阻出现故障，且不可能是断路，因为电阻断路在闭合开关前灯是不可能发光的，故只能是电阻R短路，所以C正确，符合题意，D错误，不合题意．故选C．二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于36 V．在家庭电路中，通常用测电笔判断火线和零线，用电能表测量电路消耗的电能．【考点】电压；测电笔的使用；电功的测量．【分析】电能表是测量一定时间内用电器消耗电能多少的仪表；生活中，用测电笔辨别家庭电路中的火线和零线；对人体安全的电压不高于36V．【解答】解：电能表是测量电能的仪表，通常用测电笔辨别为火线与零线；对人体的安全电压不高于36V．故答案为：36；测电笔；电能表．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于 3 Ω．【考点】欧姆定律的应用．【分析】由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流，电压表测电源的电压；根据并联电路中各支路独立工作、互不影响可知电流表A1示数的变化，根据并联电路的电流特点可知电流表A示数的变化；分析电压表和电流表A示数的变化，根据欧姆定律得出两者比值的大小．【解答】解：由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路无示数；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流，电压表测电源的电压；因并联电路中各支路独立工作、互不影响，所以，电流表A1的示数不变；因并联电路中干路电流等于各支路电流之和，所以，干路电流表A的示数变大；电压表的示数变化量等于电源的电压，电流表A示数的变化量等于通过R1的电流，由R=可知，电压表的示数与电流表A的示数变化之比等于R1的阻值即3Ω．故答案为：变大；不变；3．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是电压表、乙表是电流表．（选填“电流表”或“电压表”）【考点】电流表的使用；电压表的使用．【分析】电流表测电路电流时应串联在电路中，可近似看成一根导线；电压表测电压时应并联在被测电路两端，可近似看成开路状态；根据题目的要求分别把电流表或电压表放在图中进行分析解答．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联；故答案为：电压表；电流表．12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是10 Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是0.6 A．【考点】欧姆定律的应用；并联电路的电流规律．【分析】（1）由I﹣U图象找出对应的电压电流值，由欧姆定律可求出电阻的阻值；（2）根据并联电路特点及欧姆定律可求出干路电流．【解答】解：（1）由I﹣U图象得：电阻A的阻值R A==5Ω，电阻B的阻值R B==10Ω；（2）由欧姆定律的：I A===0.4A，I B===0.2A由并联电路特点知，干路电流I=I A+I B=0.4A+0.2A=0.6A．故答案为：10；0.6．13．在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：（1）与R x串联的电表是电流表，与R x并联的电表是电压表；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为6.25Ω．【考点】伏安法测电阻的探究实验；欧姆定律的应用．【分析】（1）测电阻的原理为R=，用电流表测出通过电阻的电流，用电压表测出电阻的电压，根据两表的连接方法确定答案；（2）根据电表的小量程读数，根据欧姆定律求R x的阻值．【解答】解：（1）因要测出通过R x的电流，所以与R x串联的电表是电流表；要测出R x两端的电压，所以与R x并联的电表是电压表；（2）电流表小量程的分度值为0.02A，示数为0.4A；电压表小量程分度值为0.1V，示数为2.5V，则R x==6.25Ω．故答案为：（1）电流表；电压表；（2）6.25Ω．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105 N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图甲所示，其中压敏电阻R x在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA 时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的最大（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道 B （A/B）灯是红灯；（4）定值电阻R0的阻值为多大？【考点】欧姆定律的应用；电磁继电器的组成、原理和特点．【分析】（1）电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应；当电流超过一定的数值，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当电流小于一定值时，电磁的吸力变弱，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了，改变工作电路的目的；（2）由电磁继电器线圈上的铭牌可知线圈的电阻和允许通过的最大电流；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，据此进行判断；（4）从图象是读出当压力为1×105N时，压敏电阻的阻值；然后利用欧姆定律的变形公式计算出电路的总电阻，再根据串联电路总电阻与分电阻的关系计算出定值电阻的阻值．【解答】解：（1）用导线将左侧电源、压敏电阻、定值电阻和电磁继电器顺次连接起来即可，如下图所示：（2）电磁继电器线圈上标有“10Ω 40mA”，则线圈允许通过的最大电流为40mA；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，B灯泡发光，则B灯泡为红灯；（4）从图象乙中可知，当压力为1×105N时，压敏电阻的阻值为100Ω，由I=可得，电路中的总电阻：R===200Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻R0的阻值：R0=R﹣R x﹣R线=200Ω﹣100Ω﹣10Ω=90Ω．答：（1）如上图所示；（2）最大；（3）B；（4）定值电阻R0的阻值为90Ω．15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为0.6A、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）根据并联电路的电压特点和欧姆定律求出电源的电压；（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出变阻器连入电路的阻值R2；（3）根据图乙中电流表的示数可知干路电流，根据欧姆定律求出总电阻．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）由于并联电路中各支路两端的电压相等，根据欧姆定律可得：电源电压：U=U2=U1=I1R1=0.6A×20Ω=12V；（2）因为并联电路中干路电流等于各支路电流之和，所以，通过变阻器的电流：I2=I﹣I1=1A﹣0.6A=0.4A，则变阻器连入电路的阻值：R2===30Ω；（3）电流表A1测定值电阻R1支路的电流，则A1示数是不变的；所以，移动滑片P到某位置时，图乙所示电流表是A2的示数，由于干路电流一定大于0.6A，所以干路上的电流表的量程是0～3A，其示数为1.2A，即干路的电流为1.2A，由I=可得，电路中的总电阻：R===10Ω．答：（1）电源电压为12V；（2）变阻器连入电路的阻值为30Ω；（3）若滑片P移到某位置时，电流表A的示数为1.2A，则此时电路中的总电阻为10Ω．四、实验、探究题（本题共2小题，共27分）16．某同学通过实验探究影响导体电阻大小的因素，他利用图中演示板上的金属丝进行实验，已知板上各金属丝横截面积都相同，A、B、C、D长度相同，C、D和E为镍铬线，A为铜线，B为铁线．实验过程如图所示．（1）本实验是通过观察电流表示数的大小来判断电阻大小．（2）分析比较图（a）与（b）可归纳得出的初步结论是：材料、横截面积相同的导体，长度越长，导体的电阻越大．（3）分析比较图（b）与（c）可归纳得出的初步结论是：材料、长度相同的导体，横截面积越大，导体的电阻越小．（4）分析比较图（b）与（d）可归纳得出的初步结论是：长度、横截面积相同的导体，材料不同，导体的电阻不同．【考点】影响电阻大小的因素．【分析】（1）电阻起阻碍电流的作用；（2）影响电阻大小的因素有三个：材料、长度和横截面积．因此探究电阻与其中一个因素的关系是，需要用控制变量进行探究，即要保证其他两个因素都相同，单独研究电阻与该因素的关系．【解答】解：（1）因为电阻对电流起阻碍作用，因此可以通过观察电流表示数的大小来判断电阻大小；。

九年级（下）第九周周测物理试卷一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是，的示数是，则电源电压是（）A．B．3V C．D．6V2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同闭合）时，蜂学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2C．I1＜I2D．不能确定6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③的滑片P向7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于V．在家庭电路中，通常用判断火线和零线，用测量电路消耗的电能．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数，电流表A1的示数（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于Ω．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是．（选填“电流表”或“电压表”）12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A．13．在如图所示的电路中，用电压表、电流表测电阻Rx阻值的实验中：（1）与Rx 串联的电表是，与Rx并联的电表是；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则Rx的阻值为．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图甲所示，其中压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N 接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道（A/B）灯是红灯；（4）定值电阻R的阻值为多大？15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．四、实验、探究题（本题共2小题，共27分）16．某同学通过实验探究影响导体电阻大小的因素，他利用图中演示板上的金属丝进行实验，已知板上各金属丝横截面积都相同，A、B、C、D长度相同，C、D和E为镍铬线，A为铜线，B为铁线．实验过程如图所示．（1）本实验是通过观察的大小来判断电阻大小．（2）分析比较图（a）与（b）可归纳得出的初步结论是：．（3）分析比较图（b）与（c）可归纳得出的初步结论是：．（4）分析比较图（b）与（d）可归纳得出的初步结论是：．17．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=ρ，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而^是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．于是小红找来不同规格的导线进行测量，实验数据如表：材料长度L/m横截面积S/m2电阻R/n电阻率p实验序号1铜 10﹣7 10﹣82铜 10﹣7 10﹣83铜 10﹣7 10﹣84铁﹣7 10﹣75镍铬合金 10﹣7 10﹣6（1）写出电阻率ρ在国际单位制中的单位是；（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的；（3）分析比较实验序号的数据，可以初步确定猜想2是错误的；（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．xx学年江苏省宿迁市泗阳县新阳中学九年级（下）第九周周测物理试卷参考答案与试题解析一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是，的示数是，则电源电压是（）A．B．3V C．D．6V【考点】串联电路的电压规律．【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=；电压表测量灯L2两端电压，即U2=，则电源电压U=U1+U2=+=6V．故选D．2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值【考点】伏安法；欧姆定律的应用．【分析】电压表测量R两端电压U，电流表测量R与电压表的总电流I，总电流大于R中的电流．根据R=，测量值会偏小．【解答】解：根据R=，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项．【解答】解：A、开关S1闭合时，蜂鸣器被短路，不可能响起，不符合题意．B、开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，符合题意．C、蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，不符合题意．D、S1未闭合时，蜂鸣器会一直在响，不符合题意．故选B．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大【考点】电路的动态分析；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，电表并联在电路中，应为电压表，根据题意可知酒精的阻值变小，根据欧姆定律可知电路中电流的变化和定值电气体浓度增大时，R2阻两端的电压变化，根据串联电路的电压特点可知传感器两端的电压变化．【解答】解：如果驾驶员呼出的酒精气体浓度增大，则传感器R阻值变小，电2路中的总电阻变小，∵I=，∴电路中的电流变大即通过传感器的电流变大，∵U=IR，∴定值电阻R两端的电压变大，电压表的示数变大，1∵串联电路中总电压等于各分电压之和，∴传感器两端电压变小．故选C．5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2C．I1＜I2D．不能确定【考点】欧姆定律的应用．【分析】两电阻串联时通过它们的电流相等，根据欧姆定律可知它们的电阻关系；两电阻并联时它们两端的电压相等，根据欧姆定律可知通过的电流关系．【解答】解：电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I=的变形式R=可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I=可知，I1＜I2．故选C．6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③【考点】控制变量法与探究性实验方案．【分析】根据控制变量法的思路，要探究电阻与某个因素的关系，就要保证这个因素要不同，其他的因素都一样．要探究电阻跟长度的关系，要保证材料和横截面积不变改变长度．要探究电阻跟横截面积的关系，要保证材料和长度不变改变横截面积．要探究电阻跟材料的关系，要保证长度和横截面积不变改变材料．【解答】解：①在研究导体的电阻跟导体横截面积的关系时，需要控制长度相同、材料相同，横截面积不同的实验器材，而两根长度相同、横截面积不同的、均匀的镍铬合金线正好符合实验要求；②在研究导体的电阻跟导体长度的关系时，要有材料相同、横截面积相同，长度不同的实验器材，我们可以把其中一根合金丝截断，这样就会有长度不同，材料相同、横截面积相同的实验器材，可以实验；③探究导体的电阻跟它的材料的关系，应控制导体的长度、横截面积都相等而材料不同，由题意可知，两合金线的材料相同，因此不能探究导体的电阻跟它的材料的关系，故③错误；由以上分析可知，可以验证①②，故C正确；故选C．7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小【考点】欧姆定律的应用；滑动变阻器的使用．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R 1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路【考点】电流表、电压表在判断电路故障中的应用．【分析】题目明确指出电阻R、灯L可能出现了故璋，那么就是短路和断路．根据电键S闭合前后，电流表指针所在的位置不变，可逐一分析选项中的描述是否符合题意．【解答】解：A、B、若灯L不发光，则可能是灯L短路或断路，若灯短路，闭合开关后，电源短路，电流表会烧坏，故不合题意；若灯断路，闭合开关前后，电流表均无示数，指针位置不变，是有可能的，故AB中的描述不合题意；C、D、若灯L发光，说明只有电阻出现故障，且不可能是断路，因为电阻断路在闭合开关前灯是不可能发光的，故只能是电阻R短路，所以C正确，符合题意，D错误，不合题意．故选C．二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于36 V．在家庭电路中，通常用测电笔判断火线和零线，用电能表测量电路消耗的电能．【考点】电压；测电笔的使用；电功的测量．【分析】电能表是测量一定时间内用电器消耗电能多少的仪表；生活中，用测电笔辨别家庭电路中的火线和零线；对人体安全的电压不高于36V．【解答】解：电能表是测量电能的仪表，通常用测电笔辨别为火线与零线；对人体的安全电压不高于36V．故答案为：36；测电笔；电能表．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于 3 Ω．【考点】欧姆定律的应用．【分析】由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A 1测R2支路的电流，电压表测电源的电压；根据并联电路中各支路独立工作、互不影响可知电流表A1示数的变化，根据并联电路的电流特点可知电流表A示数的变化；分析电压表和电流表A示数的变化，根据欧姆定律得出两者比值的大小．【解答】解：由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路无示数；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流，电压表测电源的电压；因并联电路中各支路独立工作、互不影响，所以，电流表A1的示数不变；因并联电路中干路电流等于各支路电流之和，所以，干路电流表A的示数变大；电压表的示数变化量等于电源的电压，电流表A示数的变化量等于通过R1的电流，由R=可知，电压表的示数与电流表A的示数变化之比等于R1的阻值即3Ω．故答案为：变大；不变；3．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是电压表、乙表是电流表．（选填“电流表”或“电压表”）【考点】电流表的使用；电压表的使用．【分析】电流表测电路电流时应串联在电路中，可近似看成一根导线；电压表测电压时应并联在被测电路两端，可近似看成开路状态；根据题目的要求分别把电流表或电压表放在图中进行分析解答．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联；故答案为：电压表；电流表．12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是10 Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A．【考点】欧姆定律的应用；并联电路的电流规律．【分析】（1）由I﹣U图象找出对应的电压电流值，由欧姆定律可求出电阻的阻值；（2）根据并联电路特点及欧姆定律可求出干路电流．【解答】解：（1）由I﹣U图象得：电阻A的阻值RA ==5Ω，电阻B的阻值RB==10Ω；（2）由欧姆定律的：IA ===，IB===由并联电路特点知，干路电流I=IA +IB=+=．故答案为：10；．13．在如图所示的电路中，用电压表、电流表测电阻Rx阻值的实验中：（1）与Rx 串联的电表是电流表，与Rx并联的电表是电压表；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则Rx的阻值为Ω．【考点】伏安法测电阻的探究实验；欧姆定律的应用．【分析】（1）测电阻的原理为R=，用电流表测出通过电阻的电流，用电压表测出电阻的电压，根据两表的连接方法确定答案；（2）根据电表的小量程读数，根据欧姆定律求Rx的阻值．【解答】解：（1）因要测出通过Rx 的电流，所以与Rx串联的电表是电流表；要测出Rx 两端的电压，所以与Rx并联的电表是电压表；（2）电流表小量程的分度值为，示数为；电压表小量程分度值为，示数为，则Rx==Ω．故答案为：（1）电流表；电压表；（2）Ω．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105N时，红灯亮、绿灯灭，表示禁止通行．系在检测时承受车辆的全部重量，统中的电路元件如图甲所示，其中压敏电阻Rx它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N 接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的最大（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道 B （A/B）灯是红灯；的阻值为多大？（4）定值电阻R【考点】欧姆定律的应用；电磁继电器的组成、原理和特点．【分析】（1）电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应；当电流超过一定的数值，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当电流小于一定值时，电磁的吸力变弱，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了，改变工作电路的目的；（2）由电磁继电器线圈上的铭牌可知线圈的电阻和允许通过的最大电流；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，据此进行判断；（4）从图象是读出当压力为1×105N时，压敏电阻的阻值；然后利用欧姆定律的变形公式计算出电路的总电阻，再根据串联电路总电阻与分电阻的关系计算出定值电阻的阻值．【解答】解：（1）用导线将左侧电源、压敏电阻、定值电阻和电磁继电器顺次连接起来即可，如下图所示：（2）电磁继电器线圈上标有“10Ω 40mA”，则线圈允许通过的最大电流为40mA；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，B灯泡发光，则B 灯泡为红灯；（4）从图象乙中可知，当压力为1×105N时，压敏电阻的阻值为100Ω，由I=可得，电路中的总电阻：R===200Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻R的阻值：R0=R﹣Rx﹣R线=200Ω﹣100Ω﹣10Ω=90Ω．答：（1）如上图所示；（2）最大；（3）B；（4）定值电阻R的阻值为90Ω．15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）根据并联电路的电压特点和欧姆定律求出电源的电压；（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出变阻器连入电路的阻值R2；（3）根据图乙中电流表的示数可知干路电流，根据欧姆定律求出总电阻．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）由于并联电路中各支路两端的电压相等，根据欧姆定律可得：电源电压：U=U2=U1=I1R1=×20Ω=12V；（2）因为并联电路中干路电流等于各支路电流之和，所以，通过变阻器的电流：I2=I﹣I1=1A﹣=，则变阻器连入电路的阻值：R2===30Ω；（3）电流表A1测定值电阻R1支路的电流，则A1示数是不变的；所以，移动滑片P到某位置时，图乙所示电流表是A2的示数，由于干路电流一定大于，所以干路上的电流表的量程是0～3A，其示数为，即干路的电流为，。

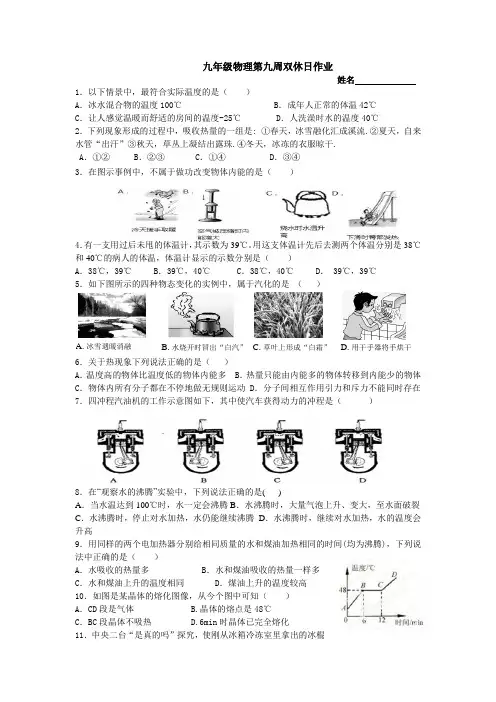

九年级物理第九周双休日作业姓名1．以下情景中，最符合实际温度的是（ ）A ．冰水混合物的温度100℃B ．成年人正常的体温42℃C ．让人感觉温暖而舒适的房间的温度-25℃D ．人洗澡时水的温度40℃2．下列现象形成的过程中，吸收热量的一组是: ①春天，冰雪融化汇成溪流.②夏天，自来水管“出汗”③秋天，草丛上凝结出露珠.④冬天，冰冻的衣服晾干.A ．①②B ．②③C ．①④D ．③④3．在图示事例中，不属于做功改变物体内能的是（ ）4．有一支用过后未甩的体温计，其示数为39℃。

用这支体温计先后去测两个体温分别是38℃和40℃的病人的体温，体温计显示的示数分别是（ ）A ．38℃，39℃B ．39℃，40℃C ．38℃，40℃D ． 39℃，39℃5．如下图所示的四种物态变化的实例中，属于汽化的是 （ ）6．关于热现象下列说法正确的是（ ） A ．温度高的物体比温度低的物体内能多 B ．热量只能由内能多的物体转移到内能少的物体C ．物体内所有分子都在不停地做无规则运动D ．分子间相互作用引力和斥力不能同时存在7．四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是（ ）8．在“观察水的沸腾”实验中，下列说法正确的是( )A ．当水温达到100℃时，水一定会沸腾B ．水沸腾时，大量气泡上升、变大，至水面破裂C ．水沸腾时，停止对水加热，水仍能继续沸腾D ．水沸腾时，继续对水加热，水的温度会升高9．用同样的两个电加热器分别给相同质量的水和煤油加热相同的时间(均为沸腾)，下列说法中正确的是（ ）A ．水吸收的热量多B ．水和煤油吸收的热量一样多C ．水和煤油上升的温度相同D ．煤油上升的温度较高10．如图是某晶体的熔化图像，从今个图中可知（ ）A ．CD 段是气体 B.晶体的熔点是48℃C ．BC 段晶体不吸热 D.6min 时晶体已完全熔化11．中央二台“是真的吗”探究，使刚从冰箱冷冻室里拿出的冰棍D .用干手器将手烘干A .冰雪遇暖消融B .水烧开时冒出“白汽”C .草叶上形成“白霜”贴紧舌头，舌头会被“冻”在冰棍上，这时舌头上的水发生了某种物态变化，与其对应的图像是（）A B C D12．双燃料汽车以天然气或汽油作为燃料，以下说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多。

第九周周练机械效率和机械能1．下列说法正确的是()A．功率越大的机械，机械效率一定越高B．做有用功越多的机械，机械效率一定越高C．越省力的机械，机械效率一定越高D．有用功一定，额外功越小的机械，机械效率一定越高2．小均用动滑轮将质量为40 kg的货物匀速提高了5 m ，他用250 N的拉力拉了10 s，下列说法正确的是(g取10 N/kg)()A．有用功为200 JB．额外功为500 JC．动滑轮的机械效率为75%D．小均的功率为200 W3．甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度。

两者相比，甲升降机()A．电动机做的总功较少B．电动机做的总功较多C．提升重物做的有用功较少D．提升重物做的有用功较多4．瀑布“飞流直下三千尺”，下列说法正确的是()A．水受到重力的作用B．水的密度减小C．水的动能减小D．水的重力势能增大5．下列过程中，物体的重力势能转化为动能的是()A．跳伞运动员在空中匀速下落的过程B．热气球上升的过程C．汽车在水平路面上匀速行驶的过程D．铅球自由下落的过程6．某市境内煤炭资源丰富，矿山工作车昼夜繁忙，空中索道是连接山顶矿区和山下火车站的重要通道，当运煤车从山下沿索道匀速上升时()A．动能减少，重力势能增加，机械能增加B．动能不变，重力势能减少，机械能减少C．动能不变，重力势能增加，机械能增加D．动能增加，重力势能减少，机械能不变7．关于能的概念，下列说法正确的是()A．质量大的物体动能一定大B．速度大的物体动能一定大C．质量大、速度大的物体动能一定大D．物体能够做功，但不一定具有能8．在“探究影响滑轮组机械效率的因素”实验中，某同学用如图1所示的同一滑轮组分别做了三次实验，实验数据记录如下：图1(1)(2)在实验操作中应竖直向上________________拉动弹簧测力计。

(3)从实验数据分析得出：使用同一滑轮组，________________________可以提高滑轮组的机械效率。
