当前位置：文档之家 › 汉钟螺杆压缩机服务中文手册

汉钟螺杆压缩机服务中文手册

  • 格式：pdf
  • 大小：3.63 MB
  • 文档页数：81

漢鐘螺桿壓縮機服務手冊26, March, 2003目錄1. 範圍2.設計說明2-1.壓縮機規格2-2.施工3.操作和維護3-1.重要指示3-2.啟動前檢查表3-3.壓縮機啟動3-3.1啟動限制3-3.2啟動電流，連續電流3-3.3壓縮機運行約束3-4.保護裝置3-5.故障排除和維護時間表3-6.擰緊扭力扳手和公差3-7.潤滑油3-7.1.注意事項3-7.2.更換機油3-7.3.油位3-8.維護空間4. 拆卸程序4-1.工作準備4-2.油清空4-3. 吸力密封法蘭，過濾器4-4.電氣蓋板4-5.電機外殼，電機轉子4-6.機油濾清器，油開關蓋4-7.油氣分離器4-8.排出蓋板，活塞，彈簧，拉桿4-9.軸承座，軸承槽螺母4-10.公和母吸軸承4-11.滑閥，電磁閥4-12.螺桿轉子，排氣軸承4-13.電機定子4-14. 清潔組件5.重組程序5-1.軸承座，轉子，排氣軸承5-2.吸力軸承5-3.滑閥，電磁閥5-4.壓縮機外殼5-5.活塞，活塞桿，彈簧，以上盤5-6.電機轉子5-7. 馬達5-8.端子蓋5-9.油氣分離器5-10.機油濾清器，油位開關5-11.吸力密封法蘭，過濾器5-12.冷凍油充填6.工具清單，軸承6-1.工具列表6-2.軸承列表7.附錄7-1.壓縮機輪廓附圖7-2.外形尺寸法蘭連接7-3.截止閥的規格和尺寸7-4.止回閥的規格和尺寸7-5.壓縮機測試清單7-6.壓縮機配件7-7.分解圖簡介漢鐘半封閉雙螺桿壓縮機研製出特別適合應用在空調和製冷。

帶有內置在高工作負荷的設計，每個壓縮機是在所有工作條件下，如熱存儲的高效率和高可靠性，熱泵系統。

每台壓縮機有最新和先進的5至6簡介設計專利。

本服務手冊已編制漢鐘半封閉雙螺桿製冷壓縮機，為更好的維護性能。

本維修手冊提供維修政策和有關正確處理和維護的螺桿式壓縮機的負責人給出了全部細節。

漢鐘半封閉雙螺桿製冷壓縮機已開發出漢鐘自己的技術和高精密的機器，相比普通的往復式壓縮機。

因此，在開始的維護和檢修壓縮機，我們建議適當的準備和處理的每個組件，零件，工具，設備，並充分了解本手冊是必需的。

正確保養程序的描述雖然本服務手冊，螺桿式壓縮機的維護工作應該被人所充分理解這樣的工作121. 範圍此漢鐘半封閉雙螺桿壓縮機維修手冊適用於鋼筋混凝土系列，當中包括RC10～RC11，RC12，RC21，RC22～RC24。

2. 設計說明漢鐘半封閉雙螺桿壓縮機由漢鐘公司自己的技術，包括基礎研究和開發活動，生產工程，已開發 系統工程。

漢鐘螺桿式壓縮機使用簡單和更可靠的油分離器和獨特的類型的軸承的軸向和徑向載荷。

它也可用於高精度數控加工中心，螺紋磨床機壓縮機殼體和螺桿轉子，它是在一個3-D 測量機進行測試，以確保其高品質的性能。

2-1.壓縮機規格C o m p r e s s o r排氣量m 3 / hrRC10RC11RC12 RC13 RC14 RC15 RC15LRC16 RC17118/98165/137207/172233/193309/257352/293384/320490/407567/471額定轉速rpm3550/2950體積比Vi 2.2 - 2.6 - 3.0 - 3.5 - 4.8容量 控制 %3-steps, or 33%~100%continuous4-steps, or 25%~100%連續的容量控制系統 潤滑壓差供油潤滑劑M o t o r類型3 Phase, 2北極，鼠籠感應電動機啟動方式Y −△啟動頻率Hz 60/50 電壓 V220, 380, 440, 460, 480 / 380, 400, 415絕緣 F 級 保護PTC 保護潤滑油充填 Liter 77 7 8 14 16 16 15 18油加熱器W 150靜壓壓力測試kg / cm 2 G42重量 kg 260 270 390 435 540 620 620 760 8303C o m p r e s s o r排氣量m 3/ hr 立方米小時 RC18RC19RC20 RC21 RC22 RC23RC24 - -670/545735/598952/774 1024/8321310/1089 1536/12771832/1522 --額定轉速rpm3550/2950體積比Vi2.2 - 2.6 -3.0 - 3.5 -4.8容量 控制 %4步驟，或25％～100％連續的容量控制系統潤滑 差供油潤滑劑M o t o r類型 2極，3相鼠籠感應電動機啟動Y-ᇞ啟動（RC22～24，直接起動/交叉線或電抗起動）頻率 Hz 60/50 電壓 V380, 440, 460, 480 / 380, 400, 415絕緣 F 級 保護PTC 保護潤滑油充填量 Liter 23 23 2828---- -油加熱器W 150液壓 試驗kg / cm 2 G42重量kg 880 990 1220 1240 1490 1580 1630 - -2-2.構造漢鐘公司半封閉雙螺桿壓縮機的構造，下面的三個主要組成部分的壓縮機室，密封馬達室和油分離器室。

(A) 包括雙螺桿壓縮機艙螺旋轉子，軸承和組件的容量控制系統。

(B) 在密閉電機室包括電機定子，電機轉子，6個電力連接端子插頭，以保護電機的定子線圈被燒毀，恆溫器的兩個端子插頭插入一個內部的恆溫器，以及抽吸氣體過濾器。

(C) 油分離室由除霧器和商會作為油分離器和油儲。

的封閉式電機的轉子，陽轉子軸的吸入端直接連接在所述轉子軸和驅動器在額定轉速每分鐘2950轉的 50Hz和每分鐘3550轉，在60赫茲的。

Fig. 1螺桿式壓縮機的構造1. Compressor casing壓縮機外殼19. Disc spring碟形彈簧α平衡活塞2. Motor casing馬達殼體 20.3. Oil separator油氣分離器21. Bearing slot nut軸承槽螺母rotor陽轉子4. Motor rotor assembly電機轉子組件 22.Male5. Motor stator assembly電機定子總成 23.bearing吸力軸承Suctionringspacerbearings6. Motor rotor washer電機轉子墊圈 24.inner/outerSuction吸力軸承內/外隔圈ring導油環guidingOil7. Motor rotor spacer ring電機轉子隔圈 25.8. Oil separator baffle油氣分離器擋板26. Oil level sight glass油視鏡9. Oil separator cartridge油氣分離墨盒27. Oil filter cartridge油過濾器濾芯filter吸油過濾器10. Piston活塞 28.Suctionheater油加熱器Oil11. Piston spring活塞彈簧 29.12. Piston rod活塞桿 30.lubricant冷凍機用油Refrigeration13. Bearing seat′s軸承座 31.flange吸入法蘭SuctionDischarge14. Modulation solenoid valve調製電磁閥 32.flange排出法蘭15. Modulation slide valve調製滑閥33. Cable box電纜箱bolt電源螺栓Power16. Slide valve key滑閥鍵 34.Thermostat17. Discharge bearings排出軸承 35.terminals恆溫器接線端子18. Discharge fixed ring排出固定環36. Motor cable cover plate馬達電纜線蓋板43.操作和維護之前試圖做一些維護和故障排除之前，負責人必須有充分的認識和了解壓縮機的維護工作，或從漢鐘公司，它應該是一個授權的技術人員。

3-1.重要指示A. 螺桿壓縮機的單元開始任何維護工作之前，必須拿出根據操作說明操作。

應除去所有的製冷劑和單位必須減壓。

B.在壓縮機上的維護工作的準備工作，將進行以這樣的方式，這是機器，只需要很短的一段開放。

C.在組裝過程中最大的清潔是必不可少的，持續的無故障運行..D.維護和修理工作已經完成後，零件必須與有機脫脂劑清洗，製冷機械在工廠使用同一品牌的潤滑油處理。

3-2.啟動前檢查表Table 1項目要檢查的事情國家或標準值1. 附件1. 油位2. 加熱油的時間3. 系統閥門狀態4. 電磁閥5. 毛細管1. 高於油視鏡中線2. 打開油加熱器至少8小時。

啟動前3. 打開4. 固定5. 無嚴重畸變或損壞2. 電氣系統1. 主電源電壓2. 控制電路的電壓3. 電動機的絕緣電阻值電源端子和相位之間的相位和相的對地4. 電線電纜的終端連接5. 接地6. 電器配件的容量7. 設置開關，傳感器和控制器1. 電力電壓應保持在5％之內，以額定電壓，瞬間最大電壓降，同時啟動應該小於10％的額定電壓2. 標準電壓是220V。

最大電壓是230V。

3. 絕緣電阻值應為5MΩ以上。

電源端子牢固地固定在4. 接線端子，絕緣良好。

電線電纜遠離5. 裁定由當地電力法規。

6. 正確選擇（或由系統設計者詢問。

）7. 正確設置（或由系統設計者詢問。

）3. 管路系統1. 外側系統管路2. 洩漏測試3. 壓縮機螺栓固定1. 固定牢固2. 無洩漏3.壓縮機緊密固定4. 安全裝置 1.電機線圈傳感器（熱敏電阻）2. 排出傳感器（熱敏電阻）3. 控制器1. 連接到控制器的排出傳感器串聯2. 電機傳感器到控制器串聯連接3. 與N.C.N.O.的閉合電路5注意：答：除了表1中提到的清單，有必要更加注重機組的配套設施，同時在工作現場和定期維護委託後的最初啟動。

B中，為了保持容量控制的順利與正常的油的粘度在低環境溫度下，它需要在下次啟動前先加熱的油至少8小時。

環境溫度越低，加熱時間越長，油。

油溫度應在23Ԩ以上啟動壓縮機前。

油加熱器通電後壓縮機保持關閉，編制為下啟動。

C.檢查每個壓力開關，定時繼電器上的所有設置。

D.檢查，如果所有的截止閥已打開。

E.在工廠或工作現場調試後，壓縮機的運行條件，應進行調整。

的排出溫度為20K以上的飽和冷凝溫度，吸入蒸氣的過熱度應在10K的飽和蒸發溫度。

3-3。

壓縮機啟動時壓縮機電機設計的Y-Δ連接，參見圖2所示的接線。

MC MRU XU Z Z VV MOTOR XWW Y YMC SMC DFig. 263-3.1啟動限制A.最低啟動電壓的電源電壓不能低於10％的額定電壓，在開機期間的壓縮機。

B.最大排氣壓力：18kg/cm2克C最低吸入壓力：6～8KG/CM2ĝD.最大設計流量壓力：28kg/cm2鍔最大設計流量溫度：110°C3-3.2啟動電流，連續壓縮機電流（LRA，MCC）電機線圈（定子），以額定的頻率和電壓，在電機的轉子鎖定通電的電流，使起動電流是相同的鎖定轉子安培（LRA）。

合集下载

汉钟RC-2-B-Z技术手册20120924

汉钟RC-2-B-Z技术手册20120924

目录一、概述 (1)二、压缩机规格 (3)三、操作与安装 (5)四、容量调节系统 (7)五、润滑油 (16)六、应用系统 (18)七、电气参数及设计 (31)八、保护装置 (35)九、附件 (36)十、运行与保养 (51)十一、尺寸篇 (54)一、概述HANBELL RC-2-B-Z（P）系列半封闭螺杆制冷压缩机是专门为了制冷系统的应用而开发的。

压缩机采用内建式容积比设计，且具有最新的5：6 转子型线设计，使其在全工况下高效的运转。

这种高效的转子型线是由高精度CNC加工中心制造、转子切削机、转子研磨机等专业设备加工而成，再经过高精度三次元检测仪检测。

HANBELL 的每台压缩机都按照ISO 9001 质量认证体系，对每台压缩机经过严格的质检程序，给客户提供高质量产品。

RC-2-B-Z（P）系列压缩机由平衡活塞，独立的径向、轴向轴承，油冷却器接头，液喷&经济器接头，PTC 电机保护器、排气温度保护器&控制器、油位开关、油压差开关以及其它的组件组成。

这种新型的设计保证了压缩机达到最高的可靠性，且在高负载、高工况下运行时轴承寿命优化。

本技术手册包含操作、安装、运转、应用、尺寸以等相关内容，故建议在操作、安装、使用RC-2-B-Z（P）压缩机前先仔细阅读，以避免造成压缩机不必要的损伤。

1-1 压缩机的命名RC-2- XXX-B–Z -P并联机组用应用范围Z=中温（ET=-30℃～+12.5℃）电机代码50Hz 时压缩机的排气量(m3/h)第2 版本RC 型1-2 设计特点HANBELL 螺杆式压缩机比活塞式压缩机的结构简单，具有低噪音、低振动、高效率和高耐久性等特点。

HANBELL 螺杆式压缩机双螺杆由吸气、排气端数个径向与轴向轴承支撑，公转子通过一台三相两极鼠笼式感应电动机驱动。

电机通过压缩机吸入的低温气态制冷剂对进行冷却。

1-3 压缩机技术特点※广泛的容量范围RC-2-B-Z（P）系列压缩机含有20款机型，其变位量从98m3/hr 到929m3/hr （50Hz），适合各种制冷剂的应用。

螺杆压缩机维修保养手册说明书

螺杆压缩机维修保养手册说明书

维修保养1. 维修保养前的准备为确保机组正常运行和有长的使用寿命，良好的维护保养是关键。

因此，必须认真地执行螺杆压缩机组的维护保养规程。

在着手进行维护之前，请认真阅读本手册第一章安全规则，至少做好以下准备：1) 在进行任何拆装工作之前，务必要等到马达及风扇完全停止后才可进行，并确认电源已切断。

维修或保养空压机时应在启动装置上设一标示牌，写明“警告﹕正在检修，严禁开车”。

检修受压部件时，应将内部压缩空气排放干净后才能施工。

2) 关闭通向供气系统的截止阀以防压缩空气倒流回被检修的部分。

3) 打开手动放空阀，排空系统内的压力，保持放空阀处于开启状态。

4) 对于水冷机器，必须关闭供水系统，释放水管路压力。

5) 确保压缩机组已冷却，防止烫伤、灼伤。

6) 擦净地面油痕、水迹以防滑倒。

7)备注：恶劣工况下，保养周期适当缩短。

“警告”：不要以为机器停机，就认为可以进行检修，保养工作，机器的自动控制系统随时会启动压缩机。

不良的维护保养不仅影响机组的正常运行，而且还可能影响操作人员的安全。

在压缩机运行或带压时，不要拆卸螺母、加油塞以及其它零件。

不可使用可燃性溶剂，如汽油或煤油清洗空气过滤器或其他零部件。

应该按说明使用安全溶剂。

2. 螺杆压缩机的维护保养“注意”：只要经过培训而且合格的维修人员才有资格对机器进行维护保养。

2.1. 压缩机润滑油汉钟公司设计制造的螺杆式空气压缩机可以使用下表所列的合成润滑油，每台出厂的压缩机组都带有一个润滑油标签，指明机组加装的润滑油种类。

不同种类的润滑油能够适应的环境温度和负载条件是不相同的，换油周期也不一样。

只有使用汉钟公司专用合成润滑油才能享受相应的质保服务。

对于标准配置的压缩机组，一般在出厂时加装了HBA 润滑油，该润滑油是由制造商特殊供货的专用螺杆压缩机油，运行可靠，更换周期长。

不同类型或不同商标的油切勿混合使用，否则会引起诸如润滑油起泡、过滤器堵塞、节流孔或管路堵塞之类的运行故障，降低压缩机和润滑油的设计寿命。

螺杆式制冷压缩机使用说明书

螺杆式制冷压缩机使用说明书

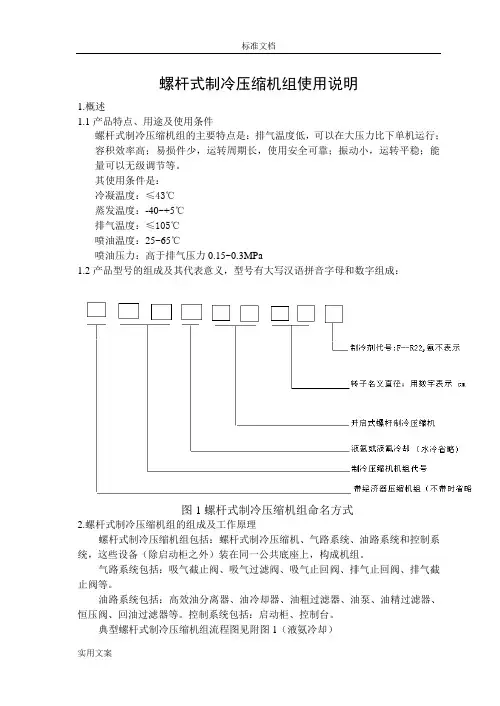

螺杆式制冷压缩机组使用说明1.概述1.1产品特点、用途及使用条件螺杆式制冷压缩机组的主要特点是：排气温度低，可以在大压力比下单机运行；容积效率高；易损件少，运转周期长，使用安全可靠；振动小，运转平稳；能量可以无级调节等。

其使用条件是：冷凝温度：≤43℃蒸发温度：-40~+5℃排气温度：≤105℃喷油温度：25~65℃喷油压力：高于排气压力0.15~0.3MPa1.2产品型号的组成及其代表意义，型号有大写汉语拼音字母和数字组成：图1螺杆式制冷压缩机组命名方式2.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。

气路系统包括：吸气截止阀、吸气过滤阀、吸气止回阀、排气止回阀、排气截止阀等。

油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。

控制系统包括：启动柜、控制台。

典型螺杆式制冷压缩机组流程图见附图1（液氨冷却）2.1螺杆式制冷压缩机螺杆式制冷压缩机是回转式容积型压缩机，依靠气体进入机体后体积的缩小室气体密度急剧增加而使气态制冷剂压力升高。

螺杆式制冷压缩机的机体内装有两只相互啮合的平行转子-----阳转子和阴转子。

具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

当阳转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。

在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在10%--100%范围内实现制冷量的无极调节，并能保证压缩机始终处于低能级启动，以达到较小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。

为使压缩机正常工作，需要向压缩机内喷油。

向压缩机工作腔喷油，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。

HZL30 单机单极螺杆主机控制器 使用手册说明书

HZL30 单机单极螺杆主机控制器 使用手册说明书

HZL30 单机单极螺杆主机控制器 适用汉钟LB 系列螺杆压缩机HZL30单极螺杆并联机组主机控制器用户手册(V3.1)主要功能及技术指标主要功能如下：☞压力显示和控制：使用系统低压压力控制整个机组。

☞分线圈启动：通过两个继电器控制，实现分线圈启动，分线圈间隔固定0.5s。

☞冷凝风机控制：使用系统高压压力控制，将冷凝风机控制在设定的压力范围之内。

☞高低压力告警：高压压力过高或低压压力过低告警。

☞油路循环及告警：油冷却控制、油压控制及油温控制。

☞回油阀控制：通过压缩机运行间歇开启电磁阀。

☞液喷射控制：根据排气温度控制，当排气温度过高则开启喷液电磁阀。

☞排气温度过高告警：排气温度超过设定值告警。

☞外部告警功能：外部开关量告警信号输入，四种告警模式可设。

☞并联从机接口：通过外部串口通讯连接从机，可实现三并联机组的联动运行。

☞相序告警：三相电相序错误告警。

☞2路RS485接口：用于远程监控及上位机触摸屏操作。

主要技术指标：压力显示范围：低压：-0.8 - 7.0 bar 高压：0.0 - 30.0 bar压力设定范围：低压：-0.8 - 7.0 bar 高压：0.0 - 30.0 bar压力传感器类型：电流型4～20mA温度显示范围：-50 - 150℃温度设定范围：-45 –145℃温度传感器类型：NTC R25=5kΩ，B（25/50）= 3470K电源电压：DC 24V/ 250mA使用环境：温度-10℃ - 50℃，湿度≤85％，无凝露海拔低于2000米，不适宜在含有酸、碱的场合使用禁止在易燃易爆环境下使用输出负载能力：2A/250VAC执行标准： Q/320585 XYK 01使用前注意：请在使用前详细阅读说明书，将有利于对机组调试和使用取得最佳的节能及良好的运行状态。

任何不良的操作都有可能导致机组损坏及控制器的损坏，请在接线前仔细对照本说明书的接线图及使用方法。

传感器使用一段时间后如发现计量偏差，除了调节修正功能外，同时建议更换传感器。
