7SJ62 PT断线检测逻辑
1、三相断线：三相电压均小于8V，某相（a或b或c相）电流大于0.25A。
2、二相或单相断线：系统正常时电压基本对称，故可用电压的对称性来判断PT是否断线，由于线电压对接地不敏感，故用线电压来作对称性监视。
当接入装置为相电压，则线电压由计算获得，从线电压中计算出最大线电压Vmax，最小线电压Vmin，若有以下情况则判为断线：
| Vmin / Vmax | < BAL、FACTOR V 且Vmax > BALANCE V-LIMT
其中BAL FACTOR V为电压不对称系数，BALACE V-LIMT为监视运行范围的下限值，两者可设定。
如下图：
BALANCE V-LIMT Vmax / V 以上两者之一满足时，装置发“PT断线”信息并点亮告警灯，同时闭锁欠压保护。

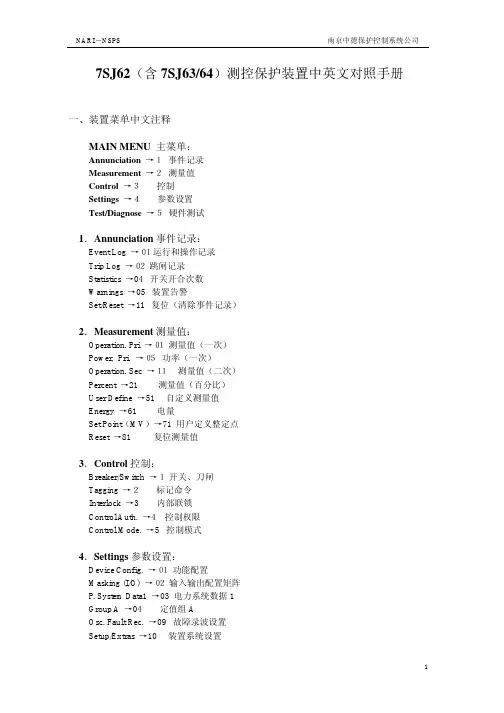

7SJ62（含7SJ63/64）测控保护装置中英文对照手册一、装置菜单中文注释MAIN MENU主菜单：Annunciation →１事件记录Measurement →２测量值Control →３控制Settings →４参数设置Test/Diagnose →５硬件测试1．Annunciation事件记录：Event Log →０１运行和操作记录Trip Log →０２跳闸记录Statistics →04 开关开合次数Warnings →05 装置告警Set/Reset →11 复位（清除事件记录）2．Measurement测量值：Operation. Pri →０１测量值（一次）Power, Pri. →０５功率（一次）Operation. Sec →１１ 测量值（二次）Percent →21 测量值（百分比）User Define →51 自定义测量值Energy →61 电量Set Point（MV）→71 用户定义整定点Reset →81 复位测量值3．Control控制：Breaker/Switch →１开关、刀闸Tagging →２标记命令Interlock →3 内部联锁Control Auth. →4 控制权限Control Mode. →5 控制模式4．Settings参数设置：Device Config. →０１功能配置Masking (I/O) →０２输入输出配置矩阵P. System Data1 →03 电力系统数据1Group A →04 定值组AOsc. Fault Rec. →09 故障录波设置Setup/Extras →10 装置系统设置Device →11 装置其他设置25 Synchronisation →12 同期功能设置（仅对7SJ64有效）Additional Functions →13 附加功能设置（仅对7SJ64有效）4.1Device Config.功能配置0103 Grp Chge OPTION 定值组切换功能Disabled不启用Enabled 启用0104 OSC. FAULT REC. 故障录波功能Disabled不启用Enabled 启用0112 Charac. Phase 相间过流Disabled不启用Definite Time仅定时限TOC IEC IEC反时限过流曲线TOC ANSI ANSI反时限过流曲线User Defined PU用户自定义起动曲线User Def. Reset用户自定义起动和复位曲线0113 Charac. Ground 零序过流Disabled不启用Definite Time仅定时限TOC IEC IEC反时限过流曲线TOC ANSI ANSI反时限过流曲线User Defined PU用户自定义起动曲线User Def. Reset用户自定义起动和复位曲线0115 67/67－TOC 带方向相间过流Disabled不启用Definite Time仅定时限TOC IEC IEC反时限过流曲线TOC ANSI ANSI反时限过流曲线User Defined PU用户自定义起动曲线User Def. Reset用户自定义起动和复位曲线0116 67N/67N－TOC 带方向零序过流Disabled不启用Definite Time仅定时限TOC IEC IEC反时限过流曲线TOC ANSI ANSI反时限过流曲线User Defined PU用户自定义起动曲线User Def. Reset用户自定义起动和复位曲线0117 Coldload Pickup 冷负荷启动Disabled不启用Enabled 启用0122 InrushRestraint 涌流制动Disabled不启用Enabled 启用0127 50 1Ph 单相过流保护Disabled不启用Enabled 启用0131 Sens. Gnd Fault 灵敏接地故障检测功能Disabled不启用Definite Time仅定时限User Defined PU用户自定义起动曲线Log. inverse A对数反时限曲线Log. inverse B 带拐点的对数反时限曲线0133 INTERM.EF 间歇接地保护Disabled不启用with Ignd依据Igndwith 3I0依据3I0with Ignd,sens.依据Ignd（灵敏）0140 46 负序保护Disabled不启用TOC IEC IEC反时限过流曲线TOC ANSI ANSI反时限过流曲线Definite Time仅定时限0141 48 （电机）启动时间监视Disabled不启用Enabled 启用0142 49 热过负荷保护Disabled不启用No ambient temp不带外界温度with amb.temp.接入外界温度0143 66#of Strats 电动机启动抑制Disabled不启用Enabled 启用0150 27/59 电压保护（欠压和过压）Disabled不启用Enabled 启用0154 81 O/U 频率保护（过频和低频）Disabled不启用Enabled 启用0161 25 Fuction 1 同期功能1（仅对7SJ64有效）Disabled不启用ASYN/SYNCHRON 非同期/同期SYNCHROCHECK 同期0162 25 Fuction 2 同期功能2（仅对7SJ64有效）Disabled不启用ASYN/SYNCHRON 非同期/同期SYNCHROCHECK 同期0163 25 Fuction 3 同期功能3（仅对7SJ64有效）Disabled不启用ASYN/SYNCHRON 非同期/同期SYNCHROCHECK 同期0164 25 Fuction 4 同期功能4（仅对7SJ64有效）Disabled不启用ASYN/SYNCHRON 非同期/同期SYNCHROCHECK 同期0170 50BF 断路器失灵保护Disabled不启用Enabled 启用0171 79 Auto Recl. 自动重合闸功能Disabled不启用Enabled 启用0172 52 B.WEAR MONIT 断路器磨损监视Disabled不启用1x-Method ©I x法2P-Method 2P法12t-Method 12t法（仅对7SJ64）0180 Fault Locator 故障定位Disabled不启用Enabled 启用0182 74 Trip Ct Supv 跳闸回路监视功能Disabled不启用2 Binary Inputs 用两个二进制输入1 Binary Input 用一个二进制输入0190 RTD-BOX INPUT 温度检测盒输入Disabled不启用Port C 端口C0191 RTD CONNECTION 温度检测盒连接方式6 RTD simplex 六个RTD单工操作6 RTD HDX 六个RTD半双工连接12 RTD HDX 十二个RTD半双工连接4.2Masking (I/O)输入输出配置Binary Input 二进制输入Binary Input 1 二进制输入1Binary Input 2 二进制输入2Binary Input 3 二进制输入3Binary Input 4 二进制输入4Binary Input 5 二进制输入5Binary Input 6 二进制输入6Binary Input 7 二进制输入7Binary Input 8 二进制输入8Binary Input 9 二进制输入9Binary Input 10 二进制输入10Binary Input 11 二进制输入11LED 灯LED 1 灯1LED 2 灯2LED 3 灯3LED 4 灯4LED 5 灯5LED 6 灯6LED 7 灯7Binary Output 二进制输出Relay 1 二进制输出1Relay 2 二进制输出2Relay 3 二进制输出3Relay 4 二进制输出4Relay 5 二进制输出5Relay 7 二进制输出74.3P. System Data 1电力系统数据10201 CT Starpoint CT星形中点指向towards Line 指向线路towards Busbar 指向母线0202 Vnom PRIMARY VT一次额定电压0203 Vnom SECONDARY VT二次额定电压0204 CT PRIMARY CT一次额定电流0205 CT SECONDARY CT二次额定电流0206 Vph / Vdelta 相间与开口三角电压转换因子0209 PHASE SEQ. 相序A B C ABC相序A CB ACB相序0212 BkrClosed I MIN 断路器合位电流判据0213 VT Connect. 3ph 三相电压互感器接线方式Van, Vbn, VcnVab, Vbc, VGndVan,Vbn,Vcn,VGn （仅对7SJ64）Van,Vbn,Vcn,Vsy （仅对7SJ64）0214 Rated Frequency 额定频率0215 Distance Unit 故障定位的长度单位km千米Miles英里0217 Ignd-CT PRIM 零序CT一次额定电流0218 Ignd-CT SEC 零序CT二次额定电流0240 VT Connect. 1ph 单相电压互感器接线方式（仅对7SJ64有效）NOVanVbnVcnVabVbcVca0260 Ir-52 断路器（52 CB）额定操作电流0261 OP.CYCLES AT Ir 额定操作电流下的断路器分闸次数0262 Isc-52 额定故障跳闸电流0263 OP.CYCLES Isc 额定故障跳闸电流下的断路器分闸次数0264 Ix EXPONENT Ix系数0265 Cmd.via control 通过其它控制设备分闸命令0266 T 52 BREAK TIME 断路器跳闸时间0267 T 52 OPENING 断路器操作时间0276 TEMP. UNIT 温度单位Celsius摄氏度Fahrenheit 华氏度4.4 Group A定值组APower System Data2 →04 电力系统数据 250/51 Phase/Ground Overcurrent →05 相间/接地过流保护67 Directional Phase/Ground Overcurrent →06 方向相间/接地过流保护Cold Load Pickup →07 冷负荷起动功能27/59 →08 欠/过电压保护46 Negative Sequence →09 负序保护48/66 →10 电动机起动保护/起动抑制81 Over/Uder Frequency →11 频率保护（过频和低频）49 Thermal Overload →12 热过负荷保护Measurement Supervision →13 测量值监控74TC Trip Circuit Supervision →14 跳闸回路监视64,50Ns,51Ns,67Ns(Sensitive)Gnd Flt →15 灵敏接地故障检测79 →16 自动重合闸Fault Locator →17 故障定位50BF Breaker Failure →18 断路器失灵保护Energy →26 电量Intermittent Earth Fault →30 间歇接地保护50 1ph →31 单相过流保护4.4.1 Power System Data2 电力系统数据 21101 FullScaleVolt. 满刻度电压1102 FullScaleCurr. 满刻度电流1103 RG/RL Ratio 接地电阻比1104 XG/XL Ratio 接地电抗比1105 x' 二次线路电抗Ω值（每英里）1106 x' 二次线路电抗Ω值（每公里）1107 I MOTOR START 电机启动电流1108 P,Q sign P,Q符号not reversed 不变reversed 取反4.4.2 50/51 Phase/Ground Overcurrent 相间/接地过流保护1201 FCT 50/51 过流保护ON 投入OFF 退出1202 50-2 PICKUP 过流>>段的起动值1203 50-2 DELAY 过流>>段的延时1204 50-1 PICKUP 过流>段的起动值1205 50-1 DELAY 过流>段的延时1207 51 PICKUP 反时限过流起动值1208 51 TIME DIAL 反时限过流时间因子（对IEC特性有效） 1209 51 TIME DIAL 反时限过流时间常数（对ANSI特性有效） 1210 51 Drop-out 反时限过流复归特性（对ANSI特性有效）Instantaneous 瞬时复归Disk Emulation 电磁转盘模拟1211 51 IEC CURVE IEC反时限过流曲线选择Normal Inverse 正常反时限Very Inverse 非常反时限Extremely Inv. 极端反时限Long Inverse 长反时限1212 51 ANSI CURVE ANSI 反时限过流曲线选择Very Inverse 非常反时限Inverse 反时限Short Inverse 短反时限Long Inverse 长反时限Moderately Inv. 中等反时限Extremely Inv. 极端反时限Definite Inv. 定反时限1230 51/51N用户自定义过流段起动值1231 MofPU Res T/Tp用户自定义过流段返回值1301 FCT 50N/51N 接地过流保护ON 投入OFF 退出1302 50N-2 PICKUP 接地过流>>段起动值1303 50N-2 DELAY 接地过流>>延时1304 50N-1 PICKUP 接地过流>起动值1305 50N-1 DELAY 接地过流>延时1307 51N PICKUP 反时限接地过流起动值1308 51N TIME DIAL 反时限接地过流时间因子（对IEC特性有效） 1309 51N TIME DIAL 反时限接地过流时间常数（对ANSI特性有效）1310 51N Drop-out 反时限接地过流复归特性（对ANSI特性有效）Instantaneous 瞬时复归Disk Emulation 电磁转盘模拟1311 51N IEC CURVE IEC反时限接地过流曲线选择Normal Inverse 正常反时限Very Inverse 非常反时限Extremely Inv. 极端反时限Long Inverse 长反时限1312 51N ANSI CURVE ANSI 反时限接地过流曲线选择Very Inverse 非常反时限Inverse 反时限Short Inverse 短反时限Long Inverse 长反时限Moderately Inv. 中等反时限Extremely Inv. 极端反时限Definite Inv. 定反时限1330 50N/51N 用户自定义接地过流段起动值1331 MofPU Res T/Tep 用户自定义接地过流段返回值2201 INRUSH REST. 涌流制动OFF 退出ON 投入2202 2nd HARMONIC 确认涌流中的二次谐波成分2203 CROSS BLOCK 交叉闭锁功能NO 不开放YES 开放2204 CROSS BLK TIMER 交叉闭锁功能的闭锁时间2205 I MAX 涌流制动的最大有效电流4.4.3 67 Directional Phase/Ground Overcurrent 方向过流保护（相间/接地） 1501 FCT 67/67-TOC 方向过流保护OFF 退出ON 投入1502 67-2 PICKUP 方向过流>>段的起动值1503 67-2 DELAY 方向过流>>段的延时1504 67-1 PICKUP 方向过流>段的起动值1505 67-1 DELAY 方向过流>段的延时1507 67-TOC PICKUP 反时限方向过流起动值1508 67 TIME DIAL 反时限方向过流时间因子（对IEC特性有效）1509 67 TIME DIAL 反时限方向过流时间常数（对ANSI特性有效） 1510 67-TOC Drop-out 反时限方向过流复归特性（对ANSI特性有效）Disk Emulation 电磁转盘模拟1511 IEC CURVE IEC反时限方向过流曲线选择Normal Inverse 正常反时限Very Inverse 非常反时限Extremely Inv. 极端反时限Long Inverse 长反时限1512 67- ANSI CURVE ANSI 反时限方向过流曲线选择Very Inverse 非常反时限Inverse 反时限Short Inverse 短反时限Long Inverse 长反时限Moderately Inv. 中等反时限Extremely Inv. 极端反时限Definite Inv. 定反时限1516 67 Direction 方向过流保护元件动作方向Forward 正向Reverse 反向1530 67 用户自定义方向过流段起动值1531 MofPU Res T/Tp 用户自定义方向过流段返回值1601 FCT 67N/67N-TOC 方向接地过流保护OFF 退出ON 投入1602 67N-2 PICKUP 方向接地过流>>段的起动值1603 67N-2 DELAY 方向接地过流>>段的延时1604 67N-1 PICKUP 方向接地过流>段的起动值1605 67N-1 DELAY 方向接地过流>段的延时1607 67N-TOC PICKUP 反时限方向接地过流保护起动值1608 67N-TOC T-DIAL 反时限方向接地过流时间因子（对IEC特性有效） 1609 67N-TOC T-DIAL 反时限方向接地过流时间常数（对ANSI特性有效） 1610 67N-TOC DropOut 反时限方向接地过流复归特性（对ANSI特性有效） Instantaneous 瞬时复归Disk Emulation 电磁转盘模拟1611 67N-TOC IEC IEC反时限方向接地过流曲线选择Normal Inverse 正常反时限Very Inverse 非常反时限Extremely Inv. 极端反时限Long Inverse 长反时限1612 67N-TOC ANSI ANSI 反时限方向接地过流曲线选择Very Inverse 非常反时限Inverse 反时限Short Inverse 短反时限Long Inverse 长反时限Moderately Inv. 中等反时限Definite Inv. 定反时限1616 67N Direction 方向接地过流保护元件动作方向Forward 正向Reverse 反向1617 67N POLARIZAT. 方向接地过流元件极化选择with VN and IN 零序电压电流with V2 and I2 负序电压电流1630 M.of PU TD 用户自定义方向接地过流段起动值1631 I/IEp Rf T/Tep 用户自定义方向接地过流段返回值4.4.4 Cold Load Pickup 动态冷负荷起动功能1701 COLDLOAD PICKUP 冷负荷起动功能OFF 退出ON 投入1702 Start Condition 启动条件No Current 电流条件Breaker Contact 断路器接点79 ready 重合闸准备好1703 CB Open Time 断路器分闸时间1704 Active Time 有效时间1705 Stop Time 停止时间1801 50c-2 PICKUP 过流>>段的动态起动值1802 50c-2 DELAY 过流>>段的动态延时1803 50c-1 PICKUP 过流>段的动态起动值1804 50c-1 DELAY 过流>段的动态延时1805 51c PICKUP 反时限过流动态起动值1806 51c TIME DIAL 反时限过流动态时间因子（对IEC特性有效）1807 51c TIME DIAL 反时限过流动态时间常数（对ANSI特性有效）1901 50Nc-2 PICKUP 接地过流>>段动态起动值1902 50Nc-2 DELAY 接地过流>>段动态延时1903 50Nc-1 PICKUP 接地过流>段动态起动值1904 50Nc-1 DELAY 接地过流>段动态延时1905 51Nc PICKUP 反时限接地过流动态起动值1906 51Nc T-DIAL 反时限接地过流动态时间因子（对IEC特性有效）1907 51Nc T-DIAL 反时限接地过流动态时间常数（对ANSI特性有效）2001 67c-2 PICKUP 方向过流>>段动态起动值2002 67c-2 DELAY 方向过流>>段动态延时2003 67c-1 PICKUP 方向过流>段动态起动值2004 67c-1 DELAY 方向过流>段动态延时2005 67c-TOC PICKUP 反时限方向过流动态起动值2006 67c-TOC T-DIAL 反时限方向过流动态时间因子（对IEC特性有效） 2007 67c-TOC T-DIAL 反时限方向过流动态时间常数（对ANSI特性有效） 2101 67Nc-2 PICKUP 方向接地过流>>段动态起动值2102 67Nc-2 DELAY 方向接地过流>>段动态延时2103 67Nc-1 PICKUP 方向接地过流>段动态起动值2104 67Nc-1 DELAY 方向接地过流>段动态延时2105 67Nc-TOC PICKUP 反时限方向接地过流动态起动值2106 67Nc-TOC T-DIAL 反时限方向接地过流动态时间因子（对IEC特性有效） 2107 67Nc-TOC T-DIAL 反时限方向接地过流动态时间常数（对ANSI特性有效）4.4.5 27/59 电压保护(欠压/过压)5001 FCT 59 过压保护OFF 退出ON 投入Alarm Only 只告警5002 59-1 PICKUP 过压1段起动值(VT连接为相-地时)5003 59-1 PICKUP 过压1段起动值(VT连接为相-相时)5004 59-1 DELAY 过压1段延时5005 59-2 PICKUP 过压2段起动值(VT连接为相-地时)5006 59-2 PICKUP 过压2段起动值(VT连接为相-相时)5007 59-2 DELAY 过压2段延时5015 59-1 PICKUP V2 过压1段（负序）5016 59-2 PICKUP V2 过压2段（负序）5101 FCT 27 欠压保护OFF 退出ON 投入Alarm Only 只告警5102 27-1 PICKUP 欠压1段起动值(VT连接为相-地时)5103 27-1 PICKUP 欠压1段起动值(VT连接为相-相时)5106 27-1 DELAY 欠压1段延时5110 27-2 PICKUP 欠压2段起动值(VT连接为相-地时)5111 27-2 PICKUP 欠压2段起动值(VT连接为相-相时)5112 27-2 DELAY 欠压2段延时4.4.6 46 Negative Sequence 负序保护4001 FCT 46 负序电流保护OFF退出ON投入4002 46-1 PICKUP 负序过流1段起动值4003 46-1 DELAY 负序过流1段延时4004 46-2 PICKUP 负序过流2段起动值4005 46-2 DELAY 负序过流2段延时4006 46 IEC CURVE 反时限负序过流IEC特性选择Normal Inverse 正常反时限Very Inverse 非常反时限Extremely Inv. 极端反时限4007 46 ANSI CURVE 反时限负序过流ANSI特性选择Extremely Inv. 极端反时限Inverse 反时限Moderately Inv. 中等反时限Very Inverse 非常反时限4008 46-TOC PICKUP 反时限负序过流起动值4009 46-TOC TIMEDIAL 反时限负序过流时间因子（对IEC特性有效） 4010 46-TOC TIMEDIAL 反时限负序过流时间常数（对ANSI特性有效） 4011 46-TOC RESET 反时限负序过流复归特性（对ANSI特性有效）Instantaneous 瞬时复归Disk Emulation 电磁转盘模拟4.4.7 48/66 电动机起动保护/起动抑制4101 FCT 48/66 电动机起动保护/起动抑制OFF 退出ON 投入4102 STARTUP CURRENT 电动机最大起动电流4103 STARTUP TIME 电动机最大起动时间4104 LOCK ROTOR TIME 允许的转子堵转时间4301 FCT 66 电动机起动抑制OFF 退出ON 投入4302 IStart/IMOTnom 起动电流/额定电流4303 T START MAX 最大允许的起动时间4304 T Equal 转子温度平衡时间4305 I MOTOR NOMINAL 额定电动机电流4306 MAX.WARM STARTS 热起动最大次数4307 #COLD-#WARM 冷起动次数-热起动次数4308 Kτ at STOP 停机时的Kτ因子4309 Kτ at RUNNING 运行时的Kτ因子4310 T MIN. INHIBIT 禁止重启的最短时间4.4.8 81 Over/Uder Frequency 过/欠频保护5401 FCT 81 O/U 过/欠频保护OFF 退出ON 投入5402 Vmin 保护运作所需的最小电压值5403 81-1 PICKUP 频率保护Ⅰ段起动值（对额定频率为50Hz）5404 81-1 PICKUP 频率保护Ⅰ段起动值（对额定频率为60Hz）5405 81-1 DELAY 频率保护Ⅰ段延时5406 81-2 PICKUP 频率保护Ⅱ段起动值（对额定频率为50Hz）5407 81-2 PICKUP 频率保护Ⅱ段起动值（对额定频率为60Hz）5408 81-2 DELAY 频率保护Ⅱ段延时5409 81-3 PICKUP 频率保护Ⅲ段起动值（对额定频率为50Hz）5410 81-3 PICKUP 频率保护Ⅲ段起动值（对额定频率为60Hz）5411 81-3 DELAY 频率保护Ⅲ段延时5412 81-4 PICKUP 频率保护Ⅳ段起动值（对额定频率为50Hz） 5413 81-4 PICKUP 频率保护Ⅳ段起动值（对额定频率为60Hz） 5414 81-4 DELAY 频率保护Ⅳ段延时4.4.9 49 Thermal Overload热过负荷保护4201 FCT 49 热过负荷保护OFF 退出ON 投入Alarm Only 仅报警4202 49 K-FACTOR K因子4203 TIME CONSTANT 时间常数4204 49 T ALARM 热告警段4205 I ALARM 电流告警段4209 49 TEMP. RISE I 在额定二次电流下温升4210 49 TEMP. RISE I 在额定二次电流下温升4.4.10 Measurement Supervision 测量值监视功能5301 FUSE FAIL MON. 熔丝故障监测ON 投入OFF 退出5302 FUSE FAIL 3Vo 3U0起动值5303 FUSE FAIL RESID 零序电流监视8101 MEASURE. SUPERV 测量值监视OFF 退出ON 投入8102 BALANCE V-LIMIT 相电压对称性:阀值8103 BAL. FACTOR V 相电压对称性:特性8104 BALANCE I LIMIT 相电流对称性:阀值8105 BAL. FACTOR I 相电流对称性:特性8106 Σ I THRESHOLD 电流和监视: 阀值8017 Σ I FACTOR 电流和监视: 特性4.4.11 74 TC Trip Circuit Supervision跳闸回路监视8201 FCT 74TC 跳闸回路监视功能ON 投入OFF 退出4.4.12 64,50Ns,51Ns,67Ns(Sensitive)Gnd Flt 灵敏接地故障检测3101 Sens. Gnd Fault 灵敏接地故障检测OFF退出ON 投入Alarm Only 只告警3102 CT Err. I1 铁心平衡CT的二次电流I13103 CT Err. F1 铁心平衡CT的I1的误差角F13104 CT Err. I2 铁心平衡CT的二次电流I23105 CT Err. F2 铁心平衡CT的I2的误差角F23106 VPH MIN 最小相电压（判别故障相）3107 VPH MAX 最大相电压（判别非故障相）3108 64-1 VGND 64-1位移电压（PT连接方式为Vab,Vbc,VGnd）3109 64-1 VGND 64-1位移电压（PT连接方式为Vab,Vbc,VGnd）（仅对7SJ64） 3110 64-1 VGND 64-1位移电压（PT连接方式为Van,Vbn,Vcn）3111 T-DELAY Pickup 延时起动值3112 64-1 DELAY 64-1位移电压延时3113 50Ns-2 PICKUP 灵敏接地过流50Ns-2起动值3114 50Ns-2 DELAY 灵敏接地过流50Ns-2延时3115 67Ns-2 DIRECT 灵敏接地保护67Ns-2的方向Forward 正向Reverse 反向Non-Direction 无方向3117 50Ns-1 PICKUP 灵敏接地过流50Ns-1起动值3118 50Ns-1 DELAY 灵敏接地过流50Ns-1延时3119 51Ns PICKUP 反时限灵敏接地过流51Ns起动值3120 51Ns TIME DIAL 反时限灵敏接地过流51Ns延时3122 67Ns-1 DIRECT. 灵敏接地保护67Ns-1的方向Forward 正向Reverse 反向Non-Direction 无方向3123 RELEASE DIRECT. 方向元件的起动值3124 PHI CORRECTION 方向判别的校正角3125 MEAS. METHOD 方向判别的测量类型COS ϕCOS PHI测量模式SIN ϕSIN PHI测量模式3126 RESET DELAY 复归延时3127 51Ns I T min 带拐点对数反时限特性最小时间电流3128 51Ns I T knee 拐点电流3129 51Ns T knee 拐点时间3130 PU CRITERIA 灵敏接地故障起动判据Vgnd OR Ins 零压或零流Vgnd AND Ins 零压和零流3131 M.of PU TD 自定义PU倍数和时间系数3132 51Ns TD 自定义反时限灵敏接地过流的时间常数3140 51Ns Tmin 自定义反时限灵敏接地过流的最小延时3141 51Ns Tmax 自定义反时限灵敏接地过流的最大延时3142 51Ns TIME DIAL 对数反时限特性时间常数3143 51Ns Startpoint 对数反时限特性的原点4.4.13 79 自动重合闸7101 FCT 79 自动重合闸功能OFF 退出ON 投入7103 BLOCK MC Dur. 手合闭锁重合闸时间7105 TIME RESTRAINT 重合闸复位时间7108 SAFETY 79 ready 重合闸准备好前的安全时间7113 CHECK CB? 重合前是否检测断路器位置No check 不检测Chk each cycle每次重合前检测断路器位置7114 T-Start MONITOR 启动监视时间7115 CB TIME OUT 断路器监视超时7116 Max. DEAD EXT. 最大扩展重合时间7117 T-ACTION 动作时间7118 T DEAD DELAY 外部二进制输入延迟重合闸时间 7127 DEADTIME 1: PH 相故障:间隙时间17128 DEADTIME 1: G 接地故障:间隙时间17129 DEADTIME 2: PH 相故障:间隙时间27130 DEADTIME 2: G 接地故障:间隙时间27131 DEADTIME 3: PH 相故障:间隙时间37132 DEADTIME 3: G 接地故障:间隙时间37133 DEADTIME 4: PH 相故障:间隙时间4-97134 DEADTIME 4: G 接地故障:间隙时间4-97135 # OF RECL. GND 接地故障:重合闸重合次数7136 # OF RECL. PH 相故障:重合闸重合次数7137 Cmd.via control 通过控制设备发合闸命令7138 Internal SYNC 与内部同期配合（仅对7SJ64有效） None 无25 Fuction 1同期功能125 Fuction 2 同期功能225 Fuction 3 同期功能325 Fuction 4 同期功能47139 External SYNC 外部同期配合YESNO7140 ZONE SEQ.COORD. 区域顺序选择OFF 退出ON 投入7150 50-1 50-1过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7151 50N-1 50N-1接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7152 50-2 50-2过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7153 50N-2 50N-1接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7154 51 51反时限过流保护对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7155 51N 51N反时限接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7156 67-1 67-1方向过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7157 67N-1 67N-1方向接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7158 67-2 67-2方向过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7159 67N-2 67N-2方向接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7160 67 TOC 反时限方向过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7161 67N TOC 反时限方向接地过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7162 sens Ground Flt 灵敏接地故障对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7163 46 负序过流对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7164 BINARY INPUT 二进制输入对重合闸的影响No influence 无影响Starts 79 触发重合闸Stops 79 闭锁重合闸7165 3Pol. PICKUP BLK 三相跳闸是否闭锁重合闸YES 是NO 否7200 bef.1.Cy:50-1 第一次重合闸前过流50-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7201 bef.1.Cy:50N-1 第一次重合闸前接地过流50N-1的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7202 bef.1.Cy:50-2 第一次重合闸前过流50-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁27203 bef.1.Cy:50N-2 第一次重合闸前接地过流50N-的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7204 bef.1.Cy:51 第一次重合闸前反时限过流51的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7205 bef.1.Cy:51N 第一次重合闸前反时限接地过流51N的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7206 bef.1.Cy:67-1 第一次重合闸前方向过流67-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7207 bef.1.Cy:67N-1 第一次重合闸前方向接地过流67N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7208 bef.1.Cy:67-2 第一次重合闸前方向过流保护67-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7209 bef.1.Cy:67N-2 第一次重合闸前方向接地过流67N-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7210 bef.1.Cy:67 TOC 第一次重合闸前反时限方向过流保护67 TOP的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7211 bef.1.Cy:67NTOC 第一次重合闸前反时限方向接地过流67N TOC的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7212 bef.2.Cy:50-1 第二次重合闸前过流50-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7213 bef.2.Cy:50N-1 第二次重合闸前接地过流50N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7214 bef.2.Cy:50-2 第二次重合闸前过流50-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁27215 bef.2.Cy:50N-2 第二次重合闸前接地过流50N-的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7216 bef.2.Cy:51 第二次重合闸前反时限过流51的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7217 bef.2.Cy:51N 第二次重合闸前反时限接地过流51N的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7218 bef.2.Cy:67-1 第二次重合闸前方向过流67-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7219 bef.2.Cy:67N-1 第二次重合闸前方向接地过流67N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7220 bef.2.Cy:67-2 第二次重合闸前方向过流保护67-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7221 bef.2.Cy:67N-2 第二次重合闸前方向接地过流67N-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7222 bef.2.Cy:67 TOC 第二次重合闸前反时限方向过流保护67 TOP的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7223 bef.2.Cy:67NTOC 第二次重合闸前反时限方向接地过流67N TOC的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7224 bef.3.Cy:50-1 第三次重合闸前过流50-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7225 bef.3.Cy:50N-1 第三次重合闸前接地过流50N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7226 bef.3.Cy:50-2 第三次重合闸前过流50-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁27227 bef.3.Cy:50N-2 第三次重合闸前接地过流50N-的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7228 bef.3.Cy:51 第三次重合闸前反时限过流51的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7229 bef.3.Cy:51N 第三次重合闸前反时限接地过流51N的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7230 bef.3.Cy:67-1 第三次重合闸前方向过流67-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7231 bef.3.Cy:67N-1 第三次重合闸前方向接地过流67N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7232 bef.3.Cy:67-2 第三次重合闸前方向过流保护67-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7233 bef.3.Cy:67N-2 第三次重合闸前方向接地过流67N-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7234 bef.3.Cy:67 TOC 第三次重合闸前反时限方向过流保护67 TOP的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7235 bef.3.Cy:67NTOC 第三次重合闸前反时限方向接地过流67N TOC的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7236 bef.4.Cy:50-1 第四次重合闸前过流50-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7237 bef.4.Cy:50N-1 第四次重合闸前接地过流50N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7238 bef.4.Cy:50-2 第四次重合闸前过流50-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁27239 bef.4.Cy:50N-2 第四次重合闸前接地过流50N-的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7240 bef.4.Cy:51 第四次重合闸前反时限过流51的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7241 bef.4.Cy:51N 第四次重合闸前反时限接地过流51N的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7242 bef.4.Cy:67-1 第四次重合闸前方向过流67-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7243 bef.4.Cy:67N-1 第四次重合闸前方向接地过流67N-1的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7244 bef.4.Cy:67-2 第四次重合闸前方向过流保护67-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7245 bef.4.Cy:67N-2 第四次重合闸前方向接地过流67N-2的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7246 bef.4.Cy:67 TOC 第四次重合闸前反时限方向过流保护67 TOP的动作时间Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁7247 bef.4.Cy:67NTOC 第四次重合闸前反时限方向接地过流67N TOC的动作时间 Set value T=T 原有动作时间instant. T=0 加速为0sblocked T=∞被闭锁4.4.14 Fault Locater故障定位8001 START 故障定位触发方式Pickup 启动TRIP 跳闸4.4.15 50BF Breaker Failure断路器失灵保护7001 FCT 50BF 断路器失灵保护OFF 退出ON 投入7004 Chk BRK CONTACT 断路器位置接点检查OFF 退出ON 投入7005 TRIP-Timer 失灵保护延时4.4.16 Energy 电量8315 MeterResolution 电量转换系数Standard 标准Factor 10 系数10Factor 100 系数1004.4.16 Intermittent Earth Fault 间歇接地故障保护3301 INTERM.EF 间歇接地保护功能OFF 退出ON 投入3302 Iie> 起动电流3303 T-det.ext. 延时3304 T-sum det. 总检测时间3305 T-reset 复位时间3306 Nos.det. 判别次数4.4.18 50 1ph单相过流保护2701 50 1Ph 单相过流保护功能OFF 退出ON 投入2702 50 1Ph-2 PICKUP 单相过流保护I段起动值2703 50 1Ph-2 PICKUP 单相过流保护I段起动值（对灵敏CT）2704 50 1Ph-2 DELAY 单相过流保护I段延时2705 50 1Ph-1 PICKUP 单相过流保护II段起动值2706 50 1Ph-1 PICKUP 单相过流保护II段起动值（对灵敏CT）2707 50 1Ph-1 DELAY 单相过流保护II段延时4.5Osc. Fault Rec.故障录波设置0401 WAVEFORM TRIGGER 录波方式Save with Pickup由启动开始存储Save with Trip由跳闸开始存储Start with Trip由跳闸开始起动0402 WAVEFORM DATA 录波数据范围Fault event 仅保护起动到返回Pow. Sys. Flt. 包括重合闸中间过程0403 MAX. LENGTH 录波的最大长度0404 PRE. TRIG. TIME 触发前录波时间0405 POST REC. TIME 事件后录波时间0406 BinIn CAPT. TIME 开关量输入触发的录波时间 4.6Setup/Extras装置系统设置Date/Time →１日期时间Clock Setup →２对时设置Serial Ports →３串口设置。
电压互感器与PT断线查找方法和技巧在电力系统中，继电保护是保护电网安全、可靠运行的重要屏障，继电保护装置能否正确动作，它主要依赖于外部开入的电气量、开关量和装置自身逻辑。
其中重要的电气量之一就是电压。
继电保护装置通过采样对其分析与判断，检测出电压断线，就会发出PT断线告警信号并闭锁由距离元件或功率方向元件等组成的保护，如果不及时处理，就会严重影响继电保护装置的可靠运行。
一、电压互感器基本分类及其工作特点1、电压互感器的分类一般电压互感器的种类比较多，按照绕组数来划分可分为：双绕组与三绕组，三绕组类的电压互感器除了一、二次绕组外，还有一组辅助组，其功能是辅助二次绕组提供绝缘监测以及零序回路。
按照相数来划分可分为：单相式与三相式，一般的单相式的电压互感器额定电压都控制在35kV及以上。
按照安装地点来划分可分为：户内式与户外式，户内式的电压互感器都控制在35kV及以下。
按照其绝缘和冷却方式来划分可分为：干式、浇注式、油浸式以及充气式。
干式（也称浸绝缘胶）电压互感器有构造简单、无着火爆炸危险的优点，但是其绝缘强度比较低，一般只用于6kV及以下的室内装置。
浇注式电压互感器的优点是构造紧凑并且维护方便，一般适用于3-35kV的室内配电装置。
油浸式电压互感器的优点是绝缘性能好，可在10kV及以上的户内外配电装置上开展使用。
充气式的电压互感器多用于SF6全封闭组合电器中。
2、电压互感器的作用电压互感器的作用就是将高电压按照一定比例关系，转换成100V或者是等级更低的标准二次电压，来为保护、计量以及仪表装置的安全运行提供电能。
同时，电压互感器的另一个作用是将高电压与工作人员隔离开来。
虽然电压互感器的工作原理也是按照电磁感应原理开展的，但是其电磁构造的关系与电流互感器相比正好是相反状态。
电压互感器的二次回路是一种高阻抗回路，回路的阻抗大小决定二次电流的大小。
一旦二次负载阻抗发生减小时，将增大其二次电流，一次电流则会自动增大一个分量，以此来保持一、二次侧之间电磁的平衡关系。

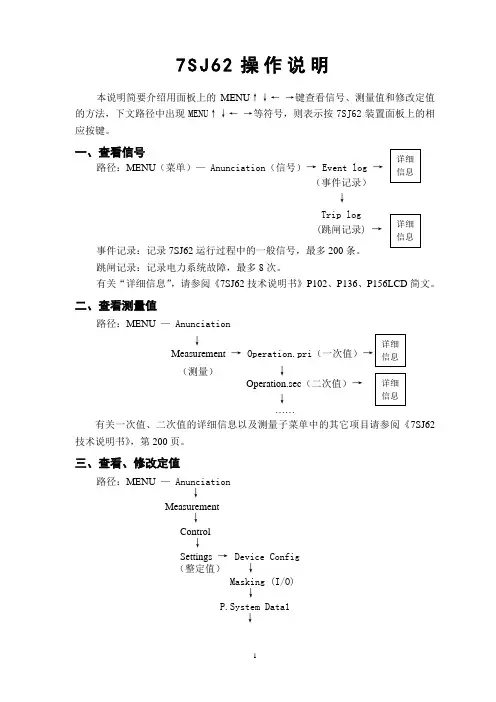

7S J 62操作说明本说明简要介绍用面板上的MENU ↑↓← →键查看信号、测量值和修改定值的方法，下文路径中出现MENU ↑↓← →等符号，则表示按7SJ62装置面板上的相应按键。
一、查看信号 路径：MENU （菜单）— Anunciation （信号）→ Event log →（事件记录）↓Trip log(跳闸记录) →事件记录：记录7SJ62运行过程中的一般信号，最多200条。
跳闸记录：记录电力系统故障，最多8次。
有关“详细信息”，请参阅《7SJ62技术说明书》P102、P136、P156LCD 简文。
二、查看测量值路径：MENU — Anunciation↓ Measurement → Operation.pri （一次值） （测量） ↓Operation.sec （二次值）→↓ ……有关一次值、二次值的详细信息以及测量子菜单中的其它项目请参阅《7SJ62技术说明书》，第200页。
三、查看、修改定值路径：MENU — Anunciation↓Measurement↓Control↓Settings → Device Config（整定值） ↓Masking (I/O)↓P.System Data1↓Group A →P.System Data2(定值组A) ↓phase O/C（过流速断功能）↓over voltage（过压）↓under voltage（欠压）↓Sens. E Fault（接地故障）针对云天化工程，用户只需了解Group A（定值组A）下面的phase O/C、under voltage、Sen.E.Fault三项内容即可。
1、phase O/C（过流速断功能）phase O/C → 1201 phase O/C 过流速断功能投退，投入ON，退出OFF↓1202 I >> 速断定值↓1203 T-I >> 速断时限↓1204 I > 过流定值↓1205 T-I > 过流时限2、under voltage（欠压保护）under voltage → 5101 under voltage 欠压功能投退, 投入ON，退出OFF↓5103 U< 欠压I段定值↓5106 T U< 欠压I段延时↓5111 U<< 欠压II段定值↓5112 T U<< 欠压II段延时3、Sens.E.Fault（接地故障）需要掌握的为： Sen.E.Fault → 3101 Sen.E.Fault 接地功能投退, 投入ON，退出OFF，Alam Only 仅发信。
