一、编制目的为确保球型支座的安装质量，保障桥梁结构的稳定性和安全性，特制定本施工方案。
本方案旨在明确球型支座的安装工艺、操作要点和质量标准，规范和指导球型支座的安装作业。
二、编制依据1. 《公路桥涵施工技术规范》（JTG/T F50-2011）2. 《公路工程质量检验评定标准》3. 《公路桥梁球型支座》三、适用范围本方案适用于公路及城市桥梁工程中球型支座的安装。
四、施工准备1. 技术准备（1）认真审核球型支座安装图纸，编制施工方案，经审批后，向有关人员进行交底。
（2）进行补偿收缩砂浆及混凝土各种原材料的取样试验工作，设计砂浆及混凝土配合比。
（3）进行环氧砂浆配合比设计。
（4）球型支座进场后取样送有资质的检测单位进行检验。
2. 材料要求（1）球型支座：进场应有装箱清单、产品合格证及支座安装养护细则，规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定，并满足设计要求。
（2）配制环氧砂浆材料：二丁酯、乙二胺、环氧树脂、二甲苯、细砂，除细砂外其他材料应有合格证及使用说明书，细砂品种、质量应符合有关标准规定。
（3）配制混凝土及补偿收缩砂浆材料。
五、施工工艺1. 墩台预处理（1）墩台表面凿毛，露出粗骨料，呈坚固不规则表面。
（2）支座预留孔处理，预留孔深度和直径必须大于支座套筒或底柱的预埋长度和直径，一般直径和深度均大于60mm，并清除预留孔中的杂物。
（3）确定支座设计位置中心线。
2. 支座就位（1）底板上划出中心线，并与墩台支座设计中心线对齐。
（2）调整支座水平。
3. 灌浆（1）支模，进行重力灌浆。
（2）待砂浆硬化后拆除模板。
4. 桥梁部分施工（1）梁底预埋钢板安装：梁底预埋钢板中心线与支座顶板中心线对齐，梁底预埋钢板与支座顶板之间不能有间隙。
（2）地脚螺栓安装：将地脚螺栓穿入顶板地脚螺栓孔并旋入底柱内，梁底预埋钢板中心线与支座顶板中心线对齐，在保证梁底预埋钢板与支座顶板之间没间隙的情况下，把底柱与梁底预埋钢板焊接在一起。
LQZ系列球型桥梁支座LQZ系列高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。
一、球型支座的工作原理和构造球型支座的结构如图1所示，它主要由下座板、球面四氟板、密封裙、中座板、平面四氟板、上滑板和上座板组成。
球型支座的水平位移是由上(支座)滑板与中座板上的平面四氟板之间的滑动来实现的。
另外，通过在上座板上设置导向板(槽)或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。
通常由于支座的转动中心与上部结构的转动中心不重合，而在中座板和下座板之间形成第二滑动面。
根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。
如果两个转动中心重合，则无平面滑动。
二、LQZ球型支座的特点LQZ系列球型桥梁支座除具有一般球型支座转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还具有以下几大特点；(1)承载吨位大—最大支反力可超过100000KN；(2)转角大(最大转角0.06弧度)；(3)耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用(4)平面滑动和转动摩擦阻力小；(5)防尘防水性能好，可保证摩擦副无腐蚀、无污染；(6)设计寿命长(按100年设计)；(7)支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40—50％，较同样支反力的其它系列球型支座重量减轻20—25％。
三、LQZ系列球型支座的设计参数1、支座反力a、支座垂直支反力从1500-100000KN，分30级。
也可根据用户要求进行特殊规格的设计、制造。
b、支座可承受的水平力：固定支座和纵向活动支座在非滑移方向的水平支反力不小于垂直支反力的10％o2、支座设计转角分0.02和0.05弧度两种。
QGQZ(A)球型支座安装指导说明书1 执行标准：1.1《桥梁球型支座》（GB/T 17955—2009）1.2《城市桥梁工程施工与质量验收规范》（CJJ2—2008）1.3 本单位球型钢支座设计及技术要求2 支座安装前注意事项：2．1 产品相关信息核对：包装上承载力、型号与产品标牌是否相符。
2．2 支座出厂时，已由生产厂家将支座调平，并拧紧连接螺栓，为防止运输安装过程中发生转动和倾覆，支座到达现场后应检查临时连接是否完好，标尺指针是否完好。
2．3 支座安装前，施工单位不得拆卸、转动连接螺栓。
2．4 支座安装位置确定支座安装时，先根据图纸的要求确定各个支座的安装位置。
3 支座安装方法:3．1 支座安装工艺流程图：3．2 混凝土桥梁支座安装步骤及注意事项3．2．1 预留孔的留置预留孔必须按图纸要求施工，预留孔深度和直径必须大于支座套筒或底柱的预埋长度和直径，一般直径和深度均大于60mm。
3．2．2 墩台预处理3．2．2．1 凿毛墩台上表面，露出粗骨料并呈坚固不规则表面（铲凿的时候，应注意铲凿面不要出现极端的凹凸不平，凹凸之差在20mm之内）。
3．2．2．2 灌注部位的灰尘、杂物、油污等应清除干净，以保证灌浆料与基材面可靠黏结。
根据气候及现场情况对浇灌部位适当加以湿润，不应有明水存留。
3．2．2．3 墩台支座设计位置处划出中心线（支座顺桥中心线必须与主梁中心线重合或平行）3．2．2．4 放置楔形垫块3．2．3 支座就位2．2．3．1 支座准备地脚螺栓及底柱安装：将地脚螺栓穿入底板地脚螺栓孔并旋入底柱内，底板上划出中心线3．2．3．2 安放支座（1）支座对中：墩台支座设计中心线与支座底板中心线对齐；（2）支座调整：标高应符合设计要求；应注意两个方向的水平；其四角高差不得大于2mm。
3．2．3．3 支重力灌浆模板：模板与垫石顶面应采取可靠措施，防止在重力灌浆时发生漏浆。
模板支设应大于支座底钢板10cm。
LQZ高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛应用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。
LQZ球型支座工作原理和构造球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。
球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。
另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。
通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。
根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。
如果两个转动中心复合，则无平面滑动。
LQZ球型支座的特点LQZ球型支座险具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还有以下几大特点：1、承载吨位大-最大支反力可超过100000KN；2、转角大（最大转角0.06）3、耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用。
4、平面滑动和转动磨擦阻力小。
5、防尘防水性能好，可保证磨擦副无腐蚀无污染。
6、设计寿命长（按100年设计）7、支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％，较同样支反力的其它球座重量减轻20～25％。
LQZ球型支座的技术性能1、支座竖向承载力分34 级：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、 7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、 32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN；也可根据用户要求进行特殊规格的设计、制造。
球型支座的工作原理1. 引言球型支座是一种常用于桥梁和建筑物的结构支撑装置。
它具有能够承受垂直荷载和允许水平位移的特性，能够在地震等外部作用下保护结构物的安全。
本文将详细介绍球型支座的工作原理。
2. 球型支座的构造球型支座由上下两个零件组成，上部为球面形状，下部为平面形状。
上下两零件之间通过弹簧连接，并填充有防水、防腐材料以保护弹簧。
球型支座通常由高强度钢材制成，以确保其承载能力和耐久性。
3. 工作原理当外部荷载作用于球型支座时，它会产生以下两个基本反应：3.1 垂直荷载承载当有垂直荷载施加在球型支座上时，它会通过球面与平面之间的接触点传递到下部平面。
这时，由于接触点是一个点而不是一个线或面，所以只需考虑该点处的受力情况。
根据力学原理，该点处的受力可以分解为垂直和水平方向的两个分量。
•垂直方向：由于球面与平面之间的接触点是一个点，所以垂直荷载会被支座均匀地承受。
通过合适的设计和材料选择，球型支座可以承受大量的垂直荷载。
•水平方向：由于球面和平面之间存在摩擦力，水平方向上的荷载会导致接触点产生一个反作用力，从而提供了水平抵抗力。
这种摩擦力使得球型支座能够在水平方向上具有一定的位移能力。
3.2 水平位移球型支座不仅可以承受垂直荷载，还可以允许结构在水平方向上发生位移。
这种位移是通过球面与平面之间的滑动实现的。
当结构物发生变形或地震等外部作用时，会产生水平位移。
这时，由于阻尼效应和摩擦力，在球型支座内部会产生相对滑动。
这种滑动允许结构物在水平方向上发生相对运动，并减小了外部作用对结构的影响。
4. 球型支座的应用球型支座广泛应用于桥梁和建筑物等结构中，以提供以下几个关键功能：4.1 承受荷载球型支座能够承受来自结构物的垂直荷载，并通过合适的设计和材料选择提供足够的承载能力。
这种特性使得球型支座成为大跨度桥梁等重要结构中的关键支撑装置。
4.2 减震和隔震球型支座的水平位移特性使其成为减震和隔震技术中重要的组成部分。
目录1产品概述 (1)2型号说明 (1)3结构形式及工作原理 (1)4主要技术性能 (2)5型号规格及主要尺寸 (3)6交付、验收、储存及运输 (13)7支座布置 (14)8安装 (15)9 支座调高工艺细则 (17)10维护 (17)附录A 重力灌浆材料性能要求 (18)1 产品概述铁路桥梁球型支座分为TJQZ-8160系列和TJQZ-8360系列.TJQZ-8160系列支座与梁体、墩台接口的安装尺寸（螺栓孔位置、螺栓孔直径、支座高度）与铁道工程通用参考图（通桥【2007】8160）完全一致，适用于我国新建、改扩建铁路项目及既有铁路改造项目的常用跨度简支T梁。
TJQZ-8360系列支座与梁体、墩台接口的安装尺寸（螺栓孔位置、螺栓孔直径、支座高度）与铁道工程通用参考图（通桥【2007】8360）完全一致，适用于我国新建、改扩建铁路项目及既有铁路改造项目的常用跨度简支桥梁。
2 型号说明支座型号表示方法如下：C,耐寒型支座代号F。
i0（0≤i‰≤4‰）坡度分类代号：i8（4‰＜i‰≤12‰）i16（12‰＜i‰≤20‰）支座纵桥向位移(mm)支座结构型式：DX表示多向活动支座 HX表示横向活动支座表示纵向活动支座 GD表示固定支座支座设计竖向承载力（kN）支座适用地区：0.1g-设计地震动峰值加速度Ag≤0.1g地区；设计地震动峰值加速度0.1g＜Ag≤0.15g地区；设计地震动峰值加速度0.15g＜Ag≤0.2g地区；设计地震动峰值加速度0.2g＜Ag≤0.3g地区；：铁路常用跨度简支梁桥球型支座TJQZ-8160：铁路常用跨度简支T梁桥球型支座示例1：支座型号TJQZ-8360-0.1g-5000ZX-e60-i8-C本例表示常用跨度简支梁桥球型支座：竖向承载力为5000kN，设计地震动峰值加速度Ag≤0.1g，纵桥向位移为±60mm，支座顶板坡度8‰的常温型纵向活动支座。
3 结构形式及工作原理球型支座主要由上支座板（含平面不锈钢板）、平面滑板、球冠衬板（含球面不锈钢板）、球面滑板、下支座板、密封环、锚栓（螺栓、套筒及螺杆）和防尘围板等部件组成。

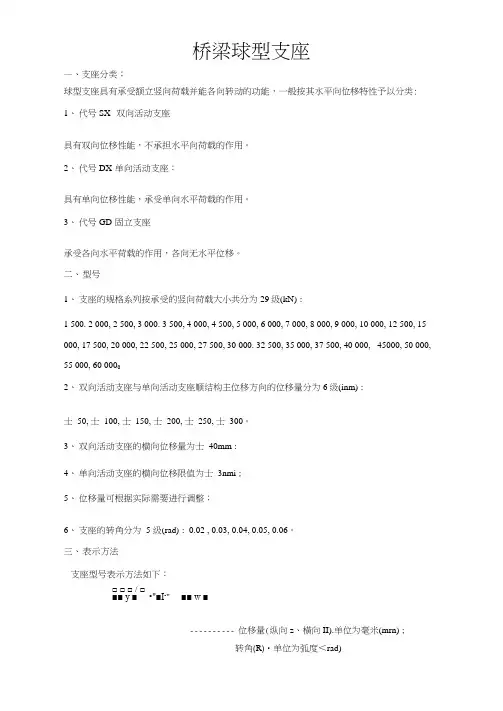

桥梁球型支座—、支座分类；球型支座具有承受额立竖向荷载并能各向转动的功能，一般按其水平向位移特性予以分类: 1、代号SX--双向活动支座具有双向位移性能，不承担水平向荷载的作用。
2、代号DX-单向活动支座：具有单向位移性能，承受单向水平荷载的作用。
3、代号GD-固立支座承受各向水平荷载的作用，各向无水平位移。
二、型号1、支座的规格系列按承受的竖向荷载大小共分为29级(kN)：1 500.2 000, 2 500,3 000. 3 500,4 000, 4 500,5 000,6 000,7 000,8 000,9 000, 10 000, 12 500, 15 000, 17 500, 20 000, 22 500, 25 000, 27 500, 30 000. 32 500, 35 000, 37 500, 40 000, 45000, 50 000, 55 000, 60 00002、双向活动支座与单向活动支座顺结构主位移方向的位移量分为6级(inm)：士50, 士100, 士150, 士200, 士250, 士300。
3、双向活动支座的横向位移量为士40mm：4、单向活动支座的横向位移限值为士3nmi；5、位移量可根据实际需要进行调整；6、支座的转角分为5 级(rad)： 0.02 , 0.03, 0.04, 0.05, 0.06。
三、表示方法支座型号表示方法如下：□ □ □ / □■■ y ■•"■I-" ■■ w ■---------- 位移量(纵向z、橫向II).单位为毫米(mrn)；转角(R)•单位为弧度＜rad)------------------ 分类代号(SX、DX、GD)--------------------- 支座设计竖向承载力•单位为千牛(kN) 球型支座名称代号QZ示例；1、QZ22500DX支座设计竖向承载力为22500kN的单向活动球型支座。
