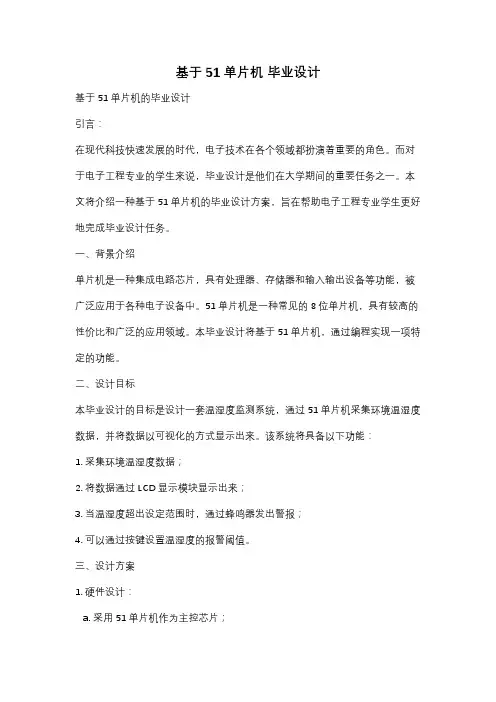

单片机设计方案

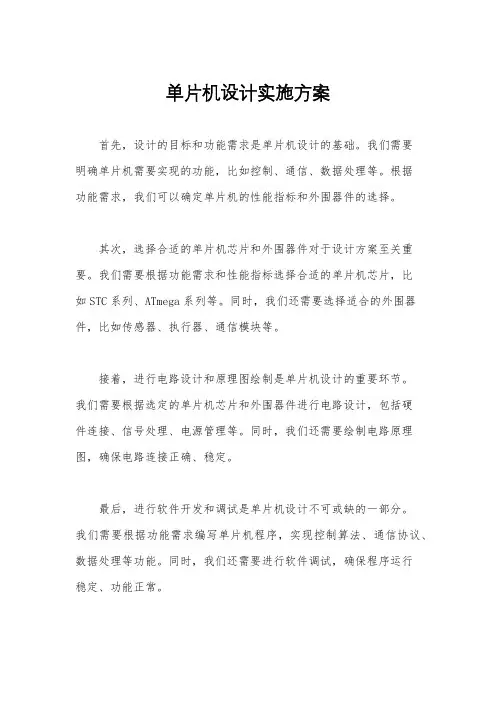

单片机设计实施方案
首先，设计的目标和功能需求是单片机设计的基础。

我们需要
明确单片机需要实现的功能，比如控制、通信、数据处理等。

根据
功能需求，我们可以确定单片机的性能指标和外围器件的选择。

其次，选择合适的单片机芯片和外围器件对于设计方案至关重要。

我们需要根据功能需求和性能指标选择合适的单片机芯片，比
如STC系列、ATmega系列等。

同时，我们还需要选择适合的外围器件，比如传感器、执行器、通信模块等。

接着，进行电路设计和原理图绘制是单片机设计的重要环节。

我们需要根据选定的单片机芯片和外围器件进行电路设计，包括硬
件连接、信号处理、电源管理等。

同时，我们还需要绘制电路原理图，确保电路连接正确、稳定。

最后，进行软件开发和调试是单片机设计不可或缺的一部分。

我们需要根据功能需求编写单片机程序，实现控制算法、通信协议、数据处理等功能。

同时，我们还需要进行软件调试，确保程序运行
稳定、功能正常。

总的来说，单片机设计实施方案需要考虑到目标和功能需求、选择芯片和外围器件、进行电路设计和原理图绘制、软件开发和调试等环节。

只有全面考虑这些因素，才能设计出稳定、可靠的单片机系统。

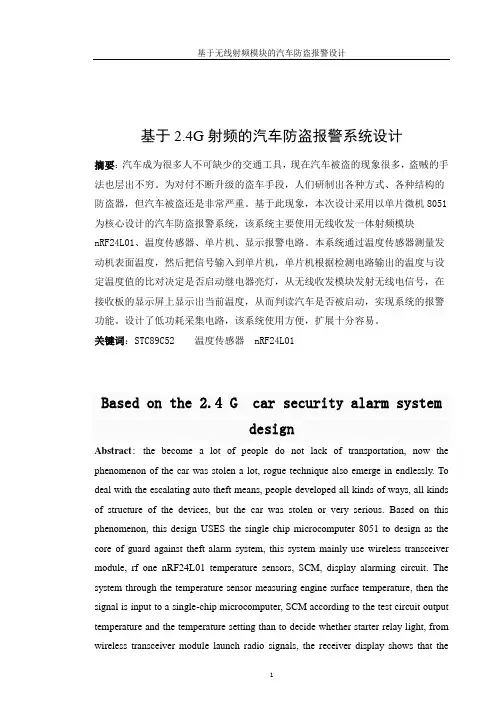

基于2.4G射频的汽车防盗报警系统设计摘要：汽车成为很多人不可缺少的交通工具，现在汽车被盗的现象很多，盗贼的手法也层出不穷。

为对付不断升级的盗车手段，人们研制出各种方式、各种结构的防盗器，但汽车被盗还是非常严重。

基于此现象，本次设计采用以单片微机8051为核心设计的汽车防盗报警系统，该系统主要使用无线收发一体射频模块nRF24L01、温度传感器、单片机、显示报警电路。

本系统通过温度传感器测量发动机表面温度，然后把信号输入到单片机，单片机根据检测电路输出的温度与设定温度值的比对决定是否启动继电器亮灯，从无线收发模块发射无线电信号，在接收板的显示屏上显示出当前温度，从而判读汽车是否被启动，实现系统的报警功能。

设计了低功耗采集电路，该系统使用方便，扩展十分容易。

关键词：STC89C52 温度传感器 nRF24L01Based on the 2.4 G car security alarm systemdesignAbstract: the become a lot of people do not lack of transportation, now the phenomenon of the car was stolen a lot, rogue technique also emerge in endlessly. To deal with the escalating auto theft means, people developed all kinds of ways, all kinds of structure of the devices, but the car was stolen or very serious. Based on this phenomenon, this design USES the single chip microcomputer 8051 to design as the core of guard against theft alarm system, this system mainly use wireless transceiver module, rf one nRF24L01 temperature sensors, SCM, display alarming circuit. The system through the temperature sensor measuring engine surface temperature, then the signal is input to a single-chip microcomputer, SCM according to the test circuit output temperature and the temperature setting than to decide whether starter relay light, from wireless transceiver module launch radio signals, the receiver display shows that thecurrent temperature, and thereby reading if the car was launched, the system of alarm function. Design the low consumption acquisition circuit, this system is easy to use, expand very easy.Key words: STC89C52 temperature sensor nRF24L01目录1.绪论 (4)1.1课题的背景与意义 (5)1.2系统功能及目的 (5)2.方案论证 (6)2.1 系统总体方案论证 (6)3.元器件选择 (7)3.1温度传感器部分 (7)3.2 单片机的选择 (7)3.3 显示器件的选择 (8)4.系统的硬件电路设计 (10)4.1系统总体电路设计 (10)4.2单片机主控制电路设计 (11)4.2.1 STC89C52简介 (11)4.2.2STC89C52引脚说明 (12)4.3 LCD显示电路设计 (14)4.3.1 字符型液晶显示模块 (14)4.3.2 字符型液晶显示模块引脚 (15)4.3.3 字符型液晶显示模块内部结构 (15)4.4温度传感器DS18B20电路设计 (16)4.4.1 DS18B20简介 (16)4.4.2 电路设计 (18)4.5无线收发模块 (18)4.5.1 简介 (18)4.5.2 nRF24L01概述 (19)4.5.3 引脚功能及描述 (19)4.5.4 工作模式 (20)4.5.5 工作原理 (21)4.6 电源设计电路 (21)5.系统软件设计 (23)5.1无线发射模块软件设计 (23)5.2 接收端软件设计 (24)6.总结 (26)6.1调试总结 (26)6.2心得体会 (26)致谢 (28)参考文献 (29)附录 (30)1.绪论1.1课题的背景与意义近些年来，随着社会经济的发展以及工业发展的突飞猛进，人民生活水平也有了显著提高，世界的距离也在不断缩小，随着交通日益发达，越来越多的汽车进入了人们的日常生活，随着科学技术的发展，汽车偷窃技术越来越高，令人们防不胜防，已对全世界造成极大的危害，汽车防盗问题也成了一个不容忽视的问题，无论是对汽车制造商还是社会保险业都具有极其重要的研究价值，如何制定出更为严范的法规，开发出更为有效的汽车防盗装置，减少车主的损失是今后人们现就的重要课题。

一、项目背景随着科技的不断发展，单片机技术在各个领域得到了广泛应用。

为了提高学生的实践能力和创新意识，本课程设计旨在让学生掌握单片机的基本原理、硬件设计和软件编程方法，培养学生的动手能力和团队合作精神。

二、设计目标1. 熟悉单片机的基本原理和组成；2. 掌握单片机的硬件设计方法；3. 掌握单片机的软件编程技巧；4. 培养学生的动手能力和创新意识；5. 培养学生的团队合作精神。

三、设计内容1. 单片机基础知识（1）单片机的概念、发展历程和分类；（2）单片机的内部结构及功能；（3）单片机的编程语言及编译器；（4）单片机的接口技术。

2. 单片机硬件设计（1）单片机系统设计原则；（2）单片机外围电路设计；（3）单片机电源电路设计；（4）单片机时钟电路设计；（5）单片机通信接口设计。

3. 单片机软件设计（1）单片机程序设计方法；（2）单片机程序结构及流程；（3）单片机中断系统设计；（4）单片机定时器/计数器设计；（5）单片机A/D和D/A转换设计。

4. 单片机综合应用（1）单片机在智能家居中的应用；（2）单片机在工业控制中的应用；（3）单片机在物联网中的应用；（4）单片机在汽车电子中的应用。

四、设计步骤1. 确定设计主题和目标；2. 进行市场调研和需求分析；3. 设计单片机系统方案；4. 选择合适的单片机型号；5. 设计硬件电路图；6. 编写程序代码；7. 调试和优化系统性能；8. 撰写设计报告。

五、评价标准1. 设计方案的合理性、创新性和实用性；2. 硬件电路图的规范性、正确性和美观性；3. 软件代码的规范性、正确性和可读性；4. 设计报告的完整性、条理性和逻辑性；5. 项目答辩的表现。

六、设计时间安排1. 前期准备（1周）：确定设计主题、进行市场调研和需求分析；2. 设计方案（2周）：设计单片机系统方案、选择单片机型号；3. 硬件设计（3周）：设计硬件电路图、绘制原理图和PCB板；4. 软件设计（3周）：编写程序代码、调试和优化系统性能；5. 项目答辩（1周）：准备答辩材料、进行项目答辩。

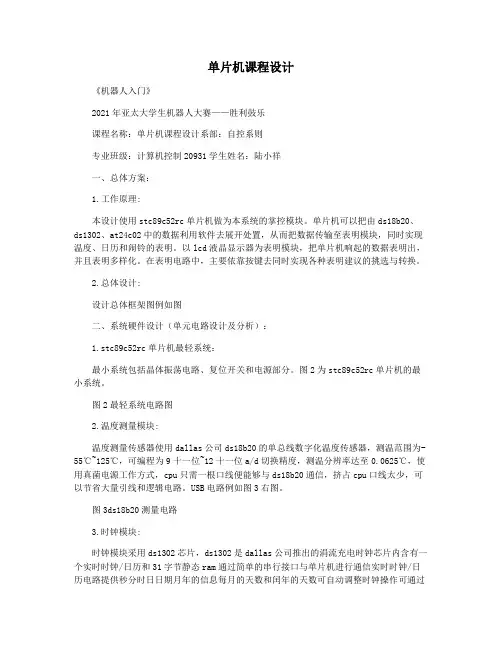

单片机课程设计《机器人入门》2021年亚太大学生机器人大赛——胜利鼓乐课程名称：单片机课程设计系部：自控系则专业班级：计算机控制20931学生姓名：陆小祥一、总体方案：1.工作原理:本设计使用stc89c52rc单片机做为本系统的掌控模块。

单片机可以把由ds18b20、ds1302、at24c02中的数据利用软件去展开处置，从而把数据传输至表明模块，同时实现温度、日历和闹铃的表明。

以lcd液晶显示器为表明模块，把单片机响起的数据表明出，并且表明多样化。

在表明电路中，主要依靠按键去同时实现各种表明建议的挑选与转换。

2.总体设计:设计总体框架图例如图二、系统硬件设计（单元电路设计及分析）：1.stc89c52rc单片机最轻系统：最小系统包括晶体振荡电路、复位开关和电源部分。

图2为stc89c52rc单片机的最小系统。

图2最轻系统电路图2.温度测量模块:温度测量传感器使用dallas公司ds18b20的单总线数字化温度传感器，测温范围为-55℃~125℃，可编程为9十一位~12十一位a/d切换精度，测温分辨率达至0.0625℃，使用真菌电源工作方式，cpu只需一根口线便能够与ds18b20通信，挤占cpu口线太少，可以节省大量引线和逻辑电路。

USB电路例如图3右图。

图3ds18b20测量电路3.时钟模块:时钟模块采用ds1302芯片，ds1302是dallas公司推出的涓流充电时钟芯片内含有一个实时时钟/日历和31字节静态ram通过简单的串行接口与单片机进行通信实时时钟/日历电路提供秒分时日日期月年的信息每月的天数和闰年的天数可自动调整时钟操作可通过am/pm指示决定采用24或12小时格式ds1302与单片机之间能简单地采用同步串行的方式进行通信仅需用到三个口线：rst复位、i/o数据线、sclk串行时钟。

时钟/ram的读/写数据以一个字节或多达31个字节的字符组方式通信。

ds1302工作时功耗很低，保持数据和时钟信息时功率小于1mw，其接线电路如图4所示：图4时钟电路4.存储器模块:图5at24c02存储器电路5.lcd液晶显示模块:lcd液晶显示模块使用lcd1602型号，具备很低的功耗，正常工作时电流仅2.0ma/5.0v。

基于单片机的温度控制系统设计方案设计方案：1. 系统概述：本温度控制系统采用单片机作为核心控制器，通过对温度传感器的采集并对温度进行处理，控制继电器的开关状态，实现对温度的精确控制。

系统可广泛应用于家庭、工业、医疗等领域中的温度控制需求。

2. 硬件设计：a. 单片机选择：根据系统需求，我们选择适用于温度控制的单片机，如8051、PIC、STM32等，具备较高的性能和稳定性。

b. 传感器：采用温度传感器（如DS18B20）进行温度的精确测量，传感器将温度值转化为数字信号进行输出，供单片机进行处理。

c. 屏幕显示：选用LCD液晶屏幕，实时显示当前温度值和设定的目标温度值。

3. 软件设计：a. 数据采集：单片机通过GPIO口连接温度传感器，采集传感器输出的数字信号，并进行AD转换，将模拟信号转化为数字信号。

b. 控制策略：单片机通过比较当前温度值和设定的目标温度值，根据控制算法判断是否需要开启或关闭继电器，从而实现对温度的控制。

c. 温度显示：单片机通过串口通信或I2C通信与LCD屏幕进行数据传输和显示，使用户能够随时了解当前温度和设定的目标温度。

4. 控制算法设计：a. ON/OFF控制：当当前温度值超过设定的目标温度值时，继电器闭合，使制冷或加热设备开始工作；当当前温度值低于设定的目标温度值时，继电器断开，使制冷或加热设备停止工作，实现温度的维持控制。

b. PID控制：根据温度的测量值和设定值，通过比例、积分、微分三个环节的控制，精确调节控制设备的工作状态，使温度尽可能接近设定值。

5. 系统实现和调试：a. 硬件连接：根据设计制作电路板，并连接单片机、温度传感器、继电器、液晶显示器等组件。

b. 程序编写：按照软件设计进行程序编写，并进行单片机的初始化设置、温度数据的采集和处理、继电器的控制等功能的实现。

c. 系统调试：通过实际应用场景中的温度测试数据，验证系统的稳定性和准确性，并根据实际情况进行调试和优化，确保系统达到要求的温度控制效果。

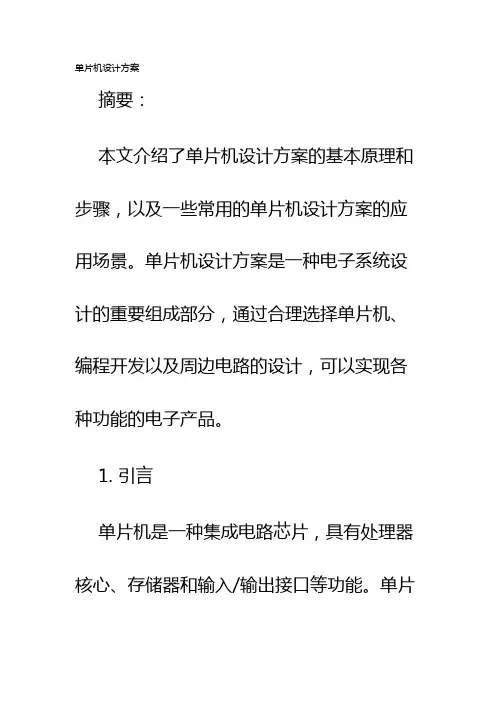

单片机设计方案摘要：本文介绍了单片机设计方案的基本原理和步骤，以及一些常用的单片机设计方案的应用场景。

单片机设计方案是一种电子系统设计的重要组成部分，通过合理选择单片机、编程开发以及周边电路的设计，可以实现各种功能的电子产品。

1. 引言单片机是一种集成电路芯片，具有处理器核心、存储器和输入/输出接口等功能。

单片机设计方案广泛应用于各个领域，包括家电、汽车、医疗设备等。

本文将介绍单片机设计方案的基本原理和步骤，以及其应用场景。

2. 单片机设计方案的基本原理单片机设计方案的基本原理包括以下几个方面：- 单片机选择：根据应用需求选择合适的单片机型号，考虑处理器速度、存储器容量、接口类型等参数。

- 软件开发：使用相关开发工具编写程序，实现所需功能。

- 电路设计：设计周边电路，包括电源、时钟、复位电路等。

- 外部设备接口设计：与其他设备进行通信的接口设计，如串口、并口、SPI、I2C等。

- PCB设计：将电路设计转化为PCB布局和制作。

3. 单片机设计方案的步骤单片机设计方案的步骤如下：- 需求分析：明确产品需求，包括功能、性能、成本等。

- 单片机选择：选择合适的单片机型号。

- 软件开发：使用开发工具编写程序，实现所需功能。

- 电路设计：根据硬件需求设计电路，包括电源、时钟、复位电路等。

- 外部设备接口设计：设计与其他设备进行通信的接口。

- PCB设计：将电路设计转换为PCB布局和制作。

- 调试和验证：检查硬件和软件的功能及性能，解决问题。

- 量产和生产：进行批量制造。

4. 单片机设计方案的应用场景单片机设计方案可应用于各个领域，下面列举一些常见的应用场景：- 家电控制：如空调、洗衣机、电视机等家用电器的控制。

- 汽车电子：如车身控制、发动机控制、音频娱乐系统等。

- 医疗设备：如血压计、心电图仪等医疗设备的控制。

- 工业自动化：如自动化生产线、机器人等。

- 无线通信：如蓝牙、Wi-Fi等通信模块的设计与控制。

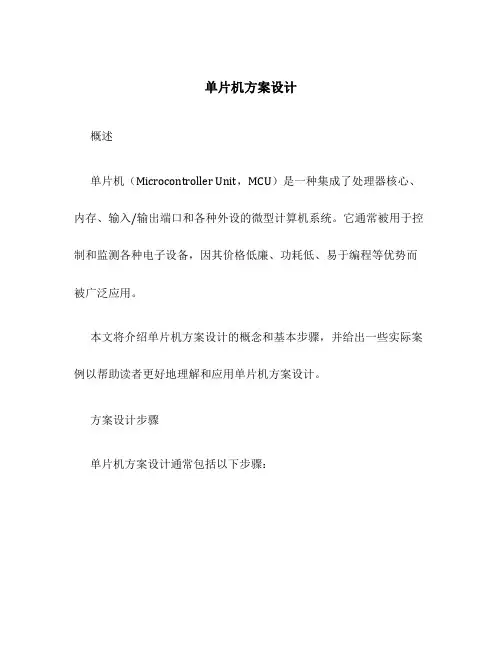

单片机方案设计概述单片机（Microcontroller Unit，MCU）是一种集成了处理器核心、内存、输入/输出端口和各种外设的微型计算机系统。

它通常被用于控制和监测各种电子设备，因其价格低廉、功耗低、易于编程等优势而被广泛应用。

本文将介绍单片机方案设计的概念和基本步骤，并给出一些实际案例以帮助读者更好地理解和应用单片机方案设计。

方案设计步骤单片机方案设计通常包括以下步骤：1.需求分析：明确项目的目标和需求，了解设计所需的功能和特性。

这一步骤包括与客户或团队成员的讨论，以确保对项目要求有清晰的理解。

2.选择单片机芯片：根据项目需求，选择合适的单片机芯片。

在选择芯片时，需要考虑处理器性能、内存容量、外设接口和成本等因素。

3.电路设计：根据所选单片机芯片的规格和需求，设计电路图。

这包括连接外设、传感器和其他元件，确保它们能正确地与单片机通信和交互。

4.PCB设计：基于电路设计，设计印刷电路板（Printed Circuit Board，PCB）。

将电路图转化为PCB布局，并进行布线、优化和设计规则验证。

5.软件开发：编写单片机的程序代码。

这一步骤需要使用适当的集成开发环境（Integrated Development Environment，IDE），编写程序实现所需的功能。

6.调试与测试：将单片机固件烧录到芯片中，并进行调试和测试。

这包括验证硬件电路的功能和正确性，以及检查软件代码的准确性和稳定性。

7.生产和部署：完成方案设计的各项工作后，可以进入生产阶段。

根据需求量和预算，选择合适的生产方式，并将设计成品进行量产和部署。

案例分析：温度监测系统为了更好地理解单片机方案设计的过程，我们以一个温度监测系统为例。

需求分析我们需要设计一个用于监测室内温度的系统。

该系统需要能够实时测量温度，并在温度超过预设阈值时发出警报。

单片机芯片选择针对这个需求，我们可以选择一种低成本、低功耗的单片机芯片，如ATmega328P。

1 课题任务、功能要求说明及总体方案介绍1.1 课题目的随着社会的发展，温度的测量及控制变得越来越重要。

本文采用单片机STC89S52设计了温度实时测量及控制系统。

单片机STC89S52 能够根据温度传感器DS18B20 所采集的温度在数码管上实时显示，通过控制从而把温度控制在设定的范围之内。

所有温度数据均通过4位数码管LED显示出来。

系统可以根据时钟存储相关的数据。

通过该课程的学习使我们对计算机控制系统有一个全面的了解、掌握常规控制算法的使用方法、掌握简单微型计算机应用系统软硬的设计方法，进一步锻炼同学们在微型计算机应用方面的实际工作能力。

1.2 功能要求说明设计一个具有特定功能的数字温度计。

该数字温度计上电或按键复位后能自动显示系统提示符“P.”，进入准备工作状态。

测量温度范围0℃～99℃，测量精度小数点后两位，可以通过开始和结束键控制数字温度计的工作状态。

1.3 设计课题总体方案介绍及工作原理说明1.3.1设计课题总体方案(1>根据设计要求,选择AT89C52单片机为核心器件。

(2>温度检测器件采用DS18B20数字式温度传感器。

与单片机的接口为P3.6引脚。

(3>键盘采用独立式按键，由三个按键组成，分别是：设置键<SET）,加一建<+1），确认键<RET）。

(4>SET键<上下限温度设置键）：当该键按下时，进入上下限温度设置功能。

通过P0.1引脚接入。

(5>+1键<加一调整键）：在输入上下限温度时，该键按下一次，被调整位加一。

通过P0.2引脚接入。

(6>RET键<确认键）:当该键按下时，指向下一个要调整的位。

通过P0.3引脚接入。

1.3.2 工作原理说明本课题以是80S52单片机为核心设计的一种数字温度控制系统，利用温度传感器DS18B20可以直接读取被测温度值，进行转换的特性，模拟温度值经过DS18B20处理后转换为数字值，然后送到单片机中进行数据处理，并与设置的温度报警限比较，超过限度后通过扬声器报警。

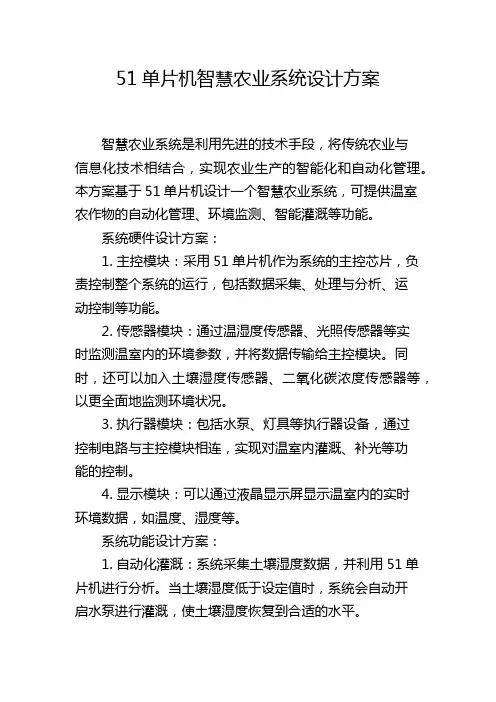

51单片机智慧农业系统设计方案智慧农业系统是利用先进的技术手段，将传统农业与信息化技术相结合，实现农业生产的智能化和自动化管理。

本方案基于51单片机设计一个智慧农业系统，可提供温室农作物的自动化管理、环境监测、智能灌溉等功能。

系统硬件设计方案：1. 主控模块：采用51单片机作为系统的主控芯片，负责控制整个系统的运行，包括数据采集、处理与分析、运动控制等功能。

2. 传感器模块：通过温湿度传感器、光照传感器等实时监测温室内的环境参数，并将数据传输给主控模块。

同时，还可以加入土壤湿度传感器、二氧化碳浓度传感器等，以更全面地监测环境状况。

3. 执行器模块：包括水泵、灯具等执行器设备，通过控制电路与主控模块相连，实现对温室内灌溉、补光等功能的控制。

4. 显示模块：可以通过液晶显示屏显示温室内的实时环境数据，如温度、湿度等。

系统功能设计方案：1. 自动化灌溉：系统采集土壤湿度数据，并利用51单片机进行分析。

当土壤湿度低于设定值时，系统会自动开启水泵进行灌溉，使土壤湿度恢复到合适的水平。

2. 环境监测：通过温湿度传感器、光照传感器等对温室内的环境参数进行实时监测，并将数据传输给主控模块。

主控模块可以对数据进行分析，提供详细的环境状况报告。

3. 智能调光：利用光照传感器监测温室内的光照强度，当光照不足时，系统自动开启灯具进行补光，保证植物的正常生长。

4. 远程监控与控制：通过与互联网连接，用户可以通过手机或电脑远程监控温室的环境状况，并可远程控制系统的运行，如开启灯具、进行灌溉等。

系统软件设计方案：1. 数据采集与处理：主控模块通过串口通信协议，与传感器模块进行数据通信与采集，并对所采集到的数据进行处理与分析，生成相应的控制指令。

2. 数据显示与报告：系统通过液晶显示屏将温室的环境数据实时显示出来，用户可以直观地了解温室的环境状况。

同时，系统还可以生成详细的环境报告，帮助用户做出相应的决策。

3. 远程控制与监控：系统与互联网连接，用户可以在手机或电脑上安装相应的APP或软件，实现对温室的远程控制与监控。

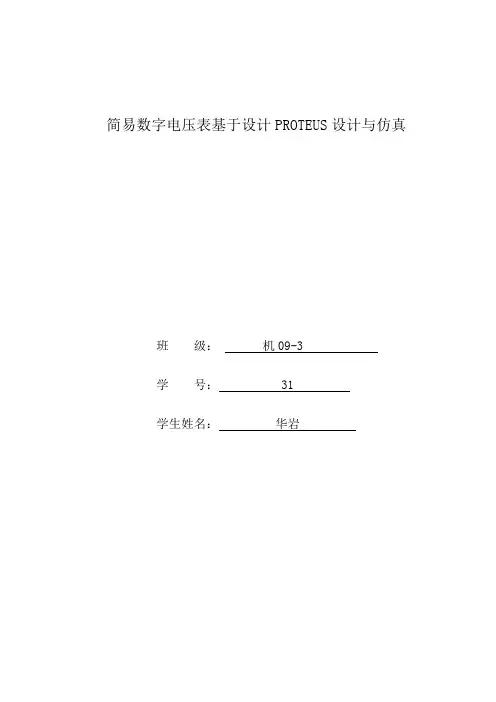

简易数字电压表基于设计PROTEUS设计与仿真班级：机09-3学号：31学生姓名：华岩1设计总体方案1.1设计要求⑴以MCS-51系列单片机为核心器件，组成一个简单的直流数字电压表。

⑵采用1路模拟量输入，能够测量0-5V之间的直流电压值。

⑶电压显示用4位一体的LED数码管显示，至少能够显示两位小数。

⑷尽量使用较少的元器件。

1.2 设计思路⑴根据设计要求，选择AT89C51单片机为核心控制器件。

⑵A/D转换采用ADC0808实现，与单片机的接口为P1口和P2口的高四位引脚。

⑶电压显示采用4位一体的LED数码管。

⑷LED数码的段码输入,由并行端口P0产生：位码输入，用并行端口P2低四位产生。

1.3设计方案硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED 显示系统、时钟电路、复位电路以及测量电压输入电路。

硬件电路设计框图如图1所示。

图1 数字电压表系统硬件设计框图2硬件电路设计2.1 A/D转换模块现实世界的物理量都是模拟量，能把模拟量转化成数字量的器件称为模/数转换器（A/D转换器），A/D转换器是单片机数据采集系统的关键接口电路，按照各种A/D芯片的转化原理可分为逐次逼近型，双重积分型等等。

双积分式A/D 转换器具有抗干扰能力强、转换精度高、价格便宜等优点。

与双积分相比，逐次逼近式A/D转换的转换速度更快，而且精度更高，比如ADC0809、ADC0808等，它们通常具有8路模拟选通开关及地址译码、锁存电路等，它们可以与单片机系统连接，将数字量送到单片机进行分析和显示。

一个n位的逐次逼近型A/D转换器只需要比较n次，转换时间只取决于位数和时钟周期，逐次逼近型A/D转换器转换速度快，因而在实际中广泛使用[1]。

2.1.1 逐次逼近型A/D转换器原理逐次逼近型A/D转换器是由一个比较器、A/D转换器、存储器及控制电路组成。

它利用内部的寄存器从高位到低位一次开始逐位试探比较。
