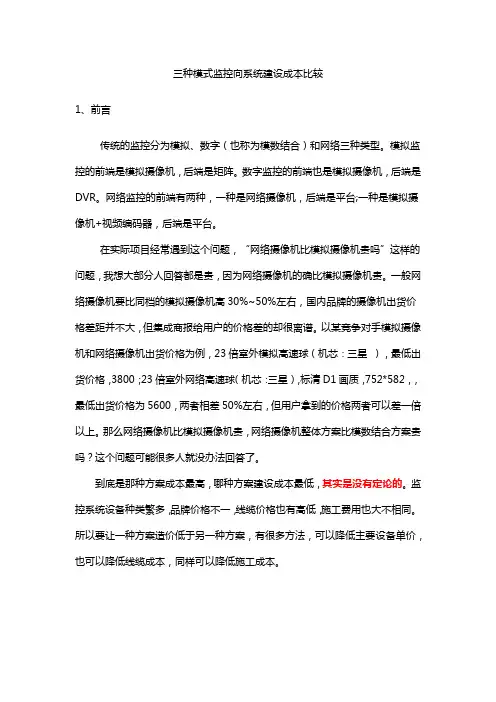

三种模式监控向系统建设成本比较1、前言传统的监控分为模拟、数字（也称为模数结合）和网络三种类型。

模拟监控的前端是模拟摄像机，后端是矩阵。

数字监控的前端也是模拟摄像机，后端是DVR。

网络监控的前端有两种，一种是网络摄像机，后端是平台;一种是模拟摄像机+视频编码器，后端是平台。

在实际项目经常遇到这个问题，“网络摄像机比模拟摄像机贵吗”这样的问题，我想大部分人回答都是贵，因为网络摄像机的确比模拟摄像机贵。

一般网络摄像机要比同档的模拟摄像机高30%~50%左右，国内品牌的摄像机出货价格差距并不大，但集成商报给用户的价格差的却很离谱。

以某竞争对手模拟摄像机和网络摄像机出货价格为例，23倍室外模拟高速球（机芯：三星），最低出货价格，3800；23倍室外网络高速球（机芯：三星），标清D1画质，752*582，，最低出货价格为5600，两者相差50%左右，但用户拿到的价格两者可以差一倍以上。

那么网络摄像机比模拟摄像机贵，网络摄像机整体方案比模数结合方案贵吗？这个问题可能很多人就没办法回答了。

到底是那种方案成本最高，哪种方案建设成本最低，其实是没有定论的。

监控系统设备种类繁多，品牌价格不一，线缆价格也有高低，施工费用也大不相同。

所以要让一种方案造价低于另一种方案，有很多方法，可以降低主要设备单价，也可以降低线缆成本，同样可以降低施工成本。

本文所有模型都是基于相同的外设配置完成的，所有成本是指按照集成商的建设成本，价格采用最低出货价格，并不是指用户价格。

也可能与大家想象的不一样，但可以为大家以后做项目提供一个参考依据。

二、相关成本计算说明目前工程取费有两种模式，主要以定额取费为主，比例取费主要用户核算成本，计算方式简单，在集成商和设计院都普遍使用，本文所有取费均按照比例取费方式计算。

1、施工费用施工费用包含设备安装、调试、集成的费用。

取费比例按照工程的复杂程度，取的比例也尽不相同。

以网络摄像机方案和模拟加编码器方案安装为例，模拟摄像机加编码器的方案既要安装摄像机，又要安装编码器，还要给编码器加箱子之类的，比网络摄像机要多花费一倍以上的人工成本，所以安装调试成本肯定要比网络摄像机要高。

PoE/EoC/PLC技术整合三大应用网络监控摄像机的出现，给集成安防系统带来更大的方便。

更为复杂的是在集成系统中的独立设备布线问题伤透了脑筋。

在监控系统中，经常被谈到的就是监控摄像机和存储系统，其实传输部分也很重要。

视频传输在安防系统中至关重要，在安防系统中通过物理连接各个网络设备，良好的传输设施让整套系统更优化，既节省了安装费用也降低了运营成本。

然而，这说起来容易做起来难，尽管测试集成商有着丰富的经验，但面对不同的监控项目仍然需要精确的设计。

精确的传输确保能够应对操作环境，以及未来可能符合的扩展需求，适合最终用户预算。

有三种常见的传输模式：PoE以太网供电、EoC以太网同轴电缆传输及PLC电力线载波通信。

以下针对这三种通信方式进行详细的解读。

PoE以太网供电以太网供电是个伟大的发明，越来越多的网络监控摄像机首先以PoE为最大。

2012年第四季度全球以太网交换机市场达到了5.7亿美元，叫上一年同期增长了7%。

以太网交换机市场在亚太地区市场竞争力最为突出，除日本外该领域占比15.5%，比去年同期增长13.8%，拉丁美洲占12%，其次是中东和非洲地区。

PoE是安全的电力传输技术，连同以太网数据传输实现了二合一功能。

通过网线与监控设备和互联网相连。

这项技术主要是基于IEEE802.3af及IEEE802.3at标准。

被归类为电源设备(PSE)和受电设备(PD)的Po E设备。

PSE供电包括网络交换机、媒体转换器和供电器等。

另一方面，PD可为网络摄像机、控制设备等提供后援帮助。

在PoE技术中，如监控摄像机PD通过以太网连接到PoE交换机电缆。

标准的电缆有四对双绞线，只有两个是用于10BASE-T和100BASE-T的数据传输。

电力传输可以发生在"数据对"或"备用的对"，但不能同时使用。

网络摄像机的兴起，在很大程度上影响监控摄像机的普及率，这其中一个原因归功于PoE技术，该技术消除了局部电源电压或额外安装的电缆设备，节约了安装成本。

第一部分：前端前端也就是摄像机，摄像机可分为;枪式摄像机，半球摄像机，烟感摄像机，飞碟摄像机，红外摄像机，针孔摄像机，微型摄像机，一体机和球机（恒速球和智能变速球）。

摄像机由机身和镜头组成，一般只有枪式才需要外配镜头，其它的均是配好了镜头在里边的。

摄像机主要是由CCD(光电耦合器件)来够成，是用来收集图像，把光信号变成电信号（模拟信号）。

CCD分为SONY和SHARP。

摄像机的清晰度跟摄像机的线数有关，一般分为420线，480线，520线不等，枪机，半球，和一体机均可以分为彩色和彩转黑，而红外摄像机则均是彩转黑感应红外一、摄像机1.枪式摄像机外观：要单独配镜头，根据看的距离的远近和角度的大小来定2.半球摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定3.烟感摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定4.飞碟摄像机外观：里边含有镜头，一般都是2.8MM或是3.6MM，因为飞碟一般就只会装在电梯里使用5.红外摄像机（1）外观：里边都含有镜头。

短距离（10-80米）为固定镜头，根据看的距离的远近和角度的大小来定，低于50米的红外摄像机只能上3.6MM，6MM，8MM的镜头，50米的红外摄像机就可以上3.6MM，6MM，8MM，12MM，16MM的镜头，而70米以上的可以还可以上25MM以上的大镜头或者是可以上到变倍变焦的镜头，一般是16倍和22倍二种，16倍只能是用到电动聚集，而22倍可以是电动和自动聚集二种，自动聚焦里边就是内置了一个一体机（2）外观：此为远距离转动红外配置，一个感红外的枪机配一个高倍的镜头，加二个远距离的红外灯，在加一个重型的万向云台和一个全天候的防护罩，这样即可以在室远距离照射，又可以与转动全方位照射。

6.针孔摄像机外观：针孔分为：子弹头式和板式，一般子弹头式要比板式贵50块，主要是用在隐蔽的场所，里边都是含有针孔镜头，镜头只能上3.7MM7. 微型摄像机外观：跟针孔机一样也是起隐蔽作用，不过前面的镜头更大一些，这样镜头可以上 3.7MM和2.8MM二种，镜头含和机子含在一块8.一体机外观：可以变倍变焦，均为自动聚焦，分为16倍，18倍，22倍，27倍等9. 球机外观：分为智能球和恒速球，前二种为智能球，速度可调，第一为室内吸顶，第二为室外，室外也分为单屋和双层，其中双层中外层的功能主要是隔热，防止太阳光直射而照成球机内部温度过高而减少机芯和摄像机的寿命，智能球里边配的摄像机只能是进口机芯，因为旋转速度快，国产机芯速度根不上。

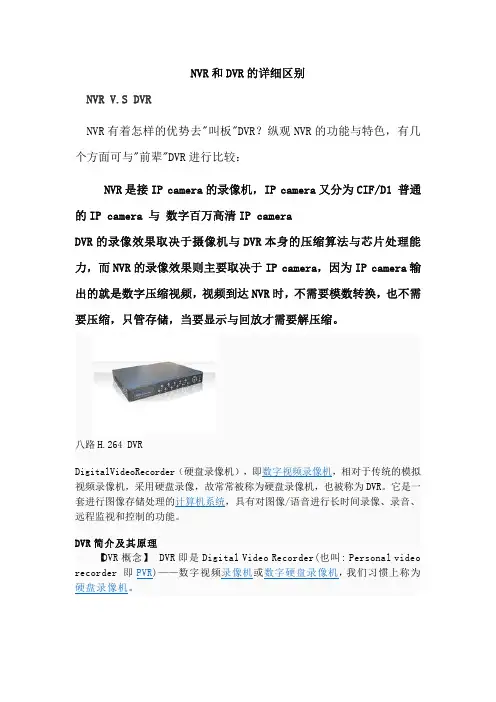

NVR和DVR的详细区别NVR V.S DVRNVR有着怎样的优势去"叫板"DVR？纵观NVR的功能与特色，有几个方面可与"前辈"DVR进行比较：NVR是接IP camera的录像机，IP camera又分为CIF/D1普通的IP camera与数字百万高清IP cameraDVR的录像效果取决于摄像机与DVR本身的压缩算法与芯片处理能力，而NVR的录像效果则主要取决于IP camera，因为IP camera输出的就是数字压缩视频，视频到达NVR时，不需要模数转换，也不需要压缩，只管存储，当要显示与回放才需要解压缩。

视频服务器的输出通道数目）。

因此原有的自动播控系统软件就能象控制录像机一样控制视频服务器进行广告播出。

（2）多频道自动播出系统利用视频服务器的多通道特性能建立循环垫播系统，供多个频道的播出机房共用。

在这一应用方式中，首先将各个频道的垫播素材通过VTR录入到视频服务器中，每个频道播出机房占用视频服务器的一个输出通道，视频服务器上的各个素材可分别播出。

在这一应用方式中，可利用一对配置完全相同的视频服务器建立播出系统。

主、备视频服务器各用对应的一个输出通道，作为互为备份的播出通道，主、备视频服务器之间采用光纤网（FC）互联，实现视音频素材共享、移动和复制，保证主、备视频服务器的素材完全一致。

由一套自动播控系统控制两套视频服务器的播出工作站进行同步播出。

（3）电视节目延时播出系统利用视频服务器建立电视节目延时播出系统是利用视频服务器的特性，即在素材写入硬盘时，不需完全形成一个素材文件的情况下，便可共享调用，使硬盘播出系统具备所谓即录即播（要稍许延时后才可播）的功能。

这种方案比较适合于直播重要的实况节目。

将实况播出先录入硬盘，按需要将实况播出时间延迟适当时间播出，节目导演和值班员利用这段时间在播放速率调整控制计算机上对现场不宜转播的画面进行剪切并替换为其它适宜素材，或以人眼不易分辨的速率，如0.8至1.2倍快速或慢速播放，以保持相应的迟时量。

监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。

包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。

前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。

一、前端设备。

前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。

1.1、摄像机即前端主要图像采集设备。

分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。

摄像机一般由高清模组、CMOS传感器、镜头成。

摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。

还有就是其它特殊行业定制专用摄像机。

注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。

红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。

电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。

1.2、云台即由两组电机组成、带动摄像机转动的安装平台。

一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。

1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。

目前较多使用在道路监控中。

1.4、支架即固定摄像机的设备。

分为吊装支架，壁装支架。

按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。

1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。

分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。

摄像机分类1.按质量档级分类：防水数码摄象机(1) 广播级摄像机：广播级摄像机一般用于电视台和节目制作中心，其质量要求较高，如清晰度700-800线，信噪比60dB以上，从镜头到摄像器件，电路等都是优等的，当然其价格相当惊人，一般在10万元以上，如BVP-70P，D V-700P等。

(2) 业务级摄像机：业务级摄像机一般常用于教育部门的电化教育及工业监视等系统中。

其性能指标也比较优良，开始采用单管（如DXC-1640），双管（DXC-1800），现在多为三管（DXC-M3A）或三片CCD（如DXC-3000P，DXC-6000P，DXC-M7，DXC-537）价格相对较低，教育部门能承受，一般在10万元以下。

(3) 家用级摄像机：这个档级的摄像机种类繁多，主要特点是体积小，重量轻，功能多，使用操作简便，价格低廉，一般在1万元左右。

其质量等级比不上广播级或业务级，多为单片CCD摄录一体机。

在教学中也常使用此档级的摄象机制作节目或开展微格教学等。

到目前为止已发展到四种记录格式：VHS-C NV-G200 NV-G300①VHS S-VHS M8000 M9000S-VHS-C NV-S700VHS（VIDEO HOME SYSTEM）是1976年由日本JVC公司等联合发表的。

代表机型有家用级摄像机M5，M7，M1000，M3000等。

1982年又发表了VHS-C型摄录一体机，由于所用录象带体积减小，使得设想摄象机整体体积减小，更便于旅游携带。

198 7年发表S-VHS型高带摄录一体机，清晰度达400线。

随后还发表了S-VHS -C摄录一体机，即小型高带摄录一体机。

②β→ED-β（500线）β型摄象机和录象机是由日本SONY公司等研制，由于其录象机在竞争中被VHS击败，在中国并未得到推广和发展。

③8mm→Hi88mm摄录一体机由日本SONY公司，在1984年发表。

磁带的宽度为8m m（1/3英寸），由于磁带体积减小，与录音带尺寸相差无几，因而摄录一体机的体积大大减小，称为掌中宝。

一、闭路监控系统组成典型的电视监控系统主要由前端设备和后端设备这两大部分组成.其中后端设备可进一步分为中心控制设备和分控制设备。

前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。

电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。

在每一部分中,又含有更加具体的设备或部件。

1. 1 主要设备1。

1. 1 摄像部分摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”。

它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。

有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍)镜头，使摄像机所能观察的距离更远、更清楚;有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。

总之,摄像机就像整个系统的眼睛一样,把它监视的内容变为图像信号，传送给控制中心的监视器上。

由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。

因此,摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。

从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出)信号信噪比的情况.所以，认真选择和处理摄像部分是至关重要的。

如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。

除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。

1简述编辑监控摄像机（NEW:遥控摄像机）安全防范系统中，图像的生成当前主要是来自CCD摄像机和CMOS摄像机。

CCD是电荷耦合器件（charge coupled device)的简称，以其构成的CCD摄像机具有体积小、重量轻、不受磁场影响、具有抗振动和撞击之特性而被广泛应用。

被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

模拟模拟摄像机输出的是模拟视频信号，可以通过编码器将模拟视频信号转换成数字信号。

整个视频监控系统分为前端视频采集设备、中端传输处理设备及后端显示查看设备。

我们所说的模拟摄像机就属于前端视频采集设备，模拟摄像机输出的是模拟视频信号，通过编码器可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在计算机里。

网络网络摄像机又叫IP CAMERA（简称IPC）由网络编码模块和模拟摄像机组合而成。

网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设2故障解决编辑网络摄像机是传统摄像机与网络视频技术相结合的新一代产品，除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压数字视频编码标准的诞生,网络传输视频图像的质量也有了质的飞跃。

那么网络摄像机经常出现的一些问题会是出现在那里呢？1、安装完网络摄像机的时候，你的搜索器无法查找到网络摄像机的IP？关于这个问题，首先你需要确认下你的网线和电源是否在安装正确。

如果在确认之后摄像机还是无法查找到IP，那就要确认你的网段，看看网络摄像机的网段是不是很和你电脑的网段是不是一样的，若是不一样的，你择需要把网络摄像机的网段改成和你电脑的网段是一样的。

视频监控系统主要传输模式目前，视频监控系统常见的传输方式有双绞线传输、射频传输、光纤传输、微波传输和网络传输等方式。

（一）双绞线传输双绞线传输也称网线传输。

与非平衡的同轴电缆传输相反，它属于平衡传输，是采用差分放大补偿设备来弥补线路衰减，在视频双绞线两端加装转换设备进行视频信号传输的一种方式。

它可以使用普通超五类双绞线，每对双绞线可以传输一路视频信号，可以一线多用，从而提高了线缆的综合利用率：并且抗共模干扰能力强：使用专用的发射端和接收端设备，可以使有效传输距离达到1000~1500m。

双绞线是特性阻抗为100Ω的平衡传输方式，而绝大多数前端的摄像机和后端的视频设备都是单极性、75Ω匹配连接的。

采用双绞线传输时，必须在前后端进行“单-双”（平衡-不平衡）转换和电缆特性阻抗752-100D匹配转换，不能像同轴电缆那样在无交换设备的情况下直接传输视频信号。

双绞线视频传输设备和双绞线配合使用时，可在1.5km的距离范围内实现高质量的视频信号传输。

双绞线传输的布线及设备使用安装简单、系统造价较低、扩展较方便，具有较强的电源及地线抗干扰能力，中距离传输视频信号幅度的衰减及不同频率间的衰减差较小，线缆的有效利用率较高。

但在远距离传输时，高频信号的较大衰减会造成一定程度的色彩偏移，线缆强度较低，不能应用于野外布线。

（二）射频传输射频传输又叫宽频共缆传输，是用视频基带信号对几十到几百兆赫兹的高频载波调幅，形成一个8MHz射频调幅波带宽的“频道”。

将多路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中进行双向传输。

它采用高频信号，回避了大部分的中低频及变频干扰信号的波段，具有较强的抗干扰能力。

1.工作原理通过调制技术，它把不同载波的视频、音频及控制信号集成到“一根”同轴电缆进行双向传输，是个多系统、多信号集成的双向传输。

每路视音频信号大约占用8MHz的带宽，一根使用共缆技术的同轴电缆就可以较高质量地传输40~50路音视频信号。

一、目前监控系统流行的监控系统主要有模拟高清、网络高清、SDI高清、同轴高清四种，相应设备也均各有不同。

1.模拟监控：模拟高清摄像机接口为HDMI、YPbPr、HD-SDI、DVI等，模拟高清摄像机的信号需要接入高清网络编码器编码为IP信号才能通过互联网进行远程传输。

否则只能接到高清显示器上看。

2.网络高清：网络高清摄像机接口为RJ45网口。

网络高清摄像机可以直接接上网线通过互联网进行远程信号传输，在远程则用电脑就可以解码显示。

3.同轴高清：基于同轴电缆、双绞线、电源线等作为传输介质的“同轴高清网络摄像机”此摄像机最远传输距离可达2公里。

产品均采用BNC输出接口，原有的模拟监控系统在不需要改变现有线路的情况下，可一步到位升级到高清网络监控系统，可为客户带来低成本便捷的高清网络监控系统解决方案。

下图为四种监控系统的特点：二、施工：1、常用施工工具：1.1 工程宝：是便于安防工程人员调试安装的便携设备，他的主要功能是： 1.便携式显示器，可以在前端直接调试固定/球机的视频有无，清晰度，抗干扰性。

2.RS485控制键盘，可以测试工程中云台，球机的控制协议，地址码，可以将一个大型工程分解成独立的模块，分个调试。

3.可以检测出是否是因RS485控制线或电源线传输太远而导致的功率损耗或不转动，或视频线传输太远而视频干扰等很多问题4.测试网线是否联通等问题。

1.2万用表：是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。

分为指针万用表及数字万用表两大类。

3）.网线测试仪：是一种单人即可进行链路的连通性测试测试所有类型的局域网电缆的检测设备仪器。

主要测试UTP, STP, FTP,Coax 双绞线电缆中2, 3, 4对绞线的测试可检测的接线故障包括: 开路，短路。

2、线路敷设2.l电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。

高清和标清摄像机区别高清的发展必然趋势得到绝大多数安防界企业的认同，尤其是最近一两年，国内出现了一窝蜂大大小小的企业试图挤入百万高清领域，这些企业有原先的模拟摄像机厂家、传统"网络摄像机+视频服务器"厂商、DVR背景研发厂家，甚至还有非安防企业与非视频监控厂家。

什么是高清?高清是在广播电视领域首先被提出的，最早是由美国电影电视工程师协会(SMPTE)等权威机构制定相关标准。

视频监控领域同样也广泛沿用了广播电视的标准，将“高清”定义为720p(1280×720，逐行)、1080i(1920×1080，隔行)与1080p(1920×1080，逐行)三种标准形式。

高清对于视频监控来说并不是件容易做到的事情。

它涉及到监控系统的颇多环节，从前端摄像机到传输，再到记录存贮和显示设备，为了到达“高清”指标都需要做出相应调整，只要一个环节满足不了要求，就达不到系统的“高清”要求。

一些厂家在宣传高清时主要针对的是前端摄像设备，诚然，高清的视频效果首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。

但是，只能拍摄高清的图像是不够的，这些图像只有通过传输设备到达存储设备以及显示设备才有意义。

以传输设备为例，安防监控系统中采用的视频有线传输技术大致可以分为同轴基带传输、同轴调制传输、光缆传输、双绞线传输、IP网络传输等几种传输方式。

以上这几种传输方式各有利弊，但是目前应用较为普遍的是光缆传输和同轴电缆传输。

那在高清监控系统中这两种方式表现又如何呢?什么是标清?标清，英文为“Standard Definition”，是物理分辨率在720p以下的一种视频格式。

720p是指视频的垂直分辨率为720线逐行扫描。

具体的说，是指分辨率在400线左右的VCD、DVD、电视节目等“标清”视频格式，即标准清晰度。

而物理分辨率达到720p以上则称作为高清,(英文表述High Definition)简称HD。

监控摄像头参数详细介绍一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。

比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。

1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。

当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。

增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。

镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。

焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。

光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。

通常用F（光通量）来表示。

F=焦距（f）/通光孔径。

在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。

在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。

2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。

和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。

视频监控系统有那些设备，及设备的功能与组成视频监控系统的工作原理近十几年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术有了长足的发展，数字化、网络化、智能化已成为一种发展趋势。

视频监控系统利用摄像机的CCD，将被摄物体的反射光线传播到镜头，经镜头聚焦到CCD 芯片上，CCD 根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号，然后将这个视频信号通过线缆输出给电视机显示出来，就构成了一个视频监控系统。

CCD电荷耦合元件图像传感器，它能够根据照射在其面上的光线产生相应的电荷信号，在通过模数转换器芯片转换成“0”或“1”的数字信号，这种数字信号经过压缩和程序排列后，可由光信号转换成计算机能识别的电子图像信号。

（TTL工艺下的CCD成像质量要优于CMOS工艺下的CCD）全模拟视频监控系统系统主要由摄像机、视频矩阵、监视器、模拟录像机等组成，设备之间通过视频线、控制线缆等电缆连接在一起。

由于系统为纯模拟方式传输，采用视频电缆(少数采用光纤)的传输距离不能太远，所以系统主要应用于小范围内的监控，如大楼监控等，监控图像一般只能在控制中心查看。

一个完整的视频监控系统可分为前端、后端和传输端一、前端1、监控摄像机组成：外壳、镜头、CCD感光元件、基本电路板（含Q9头）、电源模块（一般是220V转12V的变压器）镜头也就是实现光圈开关、变动焦距功能的器件。

CCD感光元件是摄象机中重要的组成部分，它的好坏直接影响到摄象机的质量，感光元件在效果中的体现为视频画面的清晰度，也就是常说的420线、480线、520线等参数。

还有CCD按规格分，常见的有1/3、1/4规格，当然还有1/2、2/3、1的规格，由于在成本上考虑，大部分生产商会考虑便宜的1/4、1/3规格的CCD。

基本电路板就相当于电脑的主板，也称为“系统总线”所有的器件都要通过它来实现自己的功能。

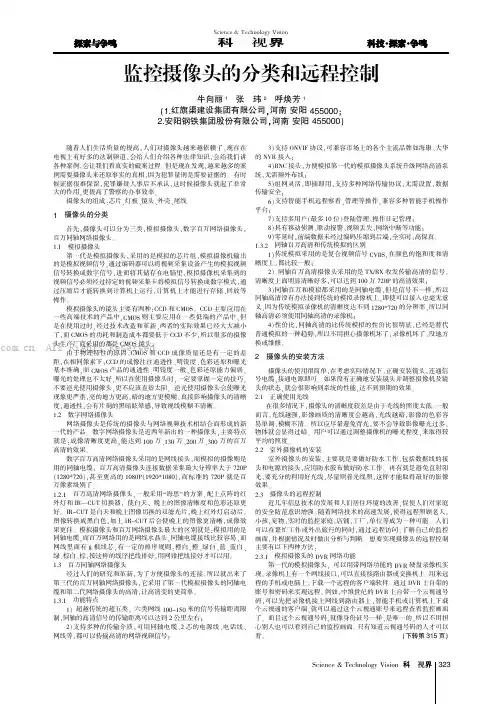

监控摄像头的分类和远程控制牛向丽1 张玮2 呼焕芳1（1．红旗渠建设集团，河南安阳 455000；2．安阳钢铁集团股份，河南安阳 455000）随着人们生活质量的提高，人们对摄像头越来越依赖了，现在在电视上有好多的法制频道，会给人们介绍各种法律知识，会给我们讲各种案例，会让我们看真实的破案过程。
