齿轮的有限元分析

基于ANSYS的齿轮静强度有限元分析0 引言作为工业领域中不可或缺的配件,齿轮在汽车、航空、冶金、矿山等行业的应用越来越广泛。

齿轮在工作过程中，主要起到啮合传递作用，同时齿轮也承受各种载荷，齿轮的强度对整个传动系统有着至关重要的影响，如果齿轮强度设计不当，在工作过程中齿轮失效会导致整个传动系统无法正常工作，甚至会引起其他部件的连锁失效，同时由于齿轮长时间处于交变荷载或冲击荷载的作用,因而对于其变形和强度的分析显得尤为重要。

有限单元法是利用电子计算机进行数值模拟分析的方法,ANSYS 软件作为一个功能强大、应用广泛的有限元分析软件,不仅有几何建模的模块,而且也支持其他主流三维建模软件,目前在工程技术领域中的应用十分广泛,其有限元计算结果已成为各类工业产品设计和性能分析的可靠依据。

在数学中，有限元法（FEM，Finite Element Method）是一种为求解偏微分方程边值问题近似解的数值技术。

求解时对整个问题区域进行分解，每个子区域都成为简单的，这种简单部分就称作有限元。

它通过变分方法，使得误差函数达到最小值并产生稳定解。

类比于连接多段微小直线逼近圆的思想，有限元法包含了一切可能的方法，这些方法将许多被称为有限元的小区域上的简单方程联系起来，并用其去估计更大区域上的复杂方程。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的（较简单的）近似解，然后推导求解这个域总的满足条件（如结构的平衡条件），从而得到问题的解。

这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。

由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。

ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一的美国ANSYS开发。

它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中的高级CAE工具之一。

齿轮的精确建模及其接触应力有限元分析齿轮传动是一种复杂的机械系统，它包括齿轮、轴、轴承和其他辅助部件，用于传递动力。

它一般用于复杂运动控制和功能，可以运行在不同的工作环境中。

然而，由于齿轮传动系统的复杂性和有限的计算能力，其精确的建模和分析仍然是一项挑战。

为了更好地分析齿轮传动系统的性能，精确的建模是必不可少的。

首先，要能准确地构建齿轮传动系统模型，必须明确它的结构和参数。

其次，需要建立有效的数学模型来描述接触力以及齿轮传动系统在运行时可能出现的复杂现象。

传统的数学模型往往依赖于物理经验来解决两个齿轮之间的接触力，但它们的结果受到系统参数的限制，例如几何形状和刚度，因而不能很好地模拟现实系统的接触力。

考虑到这一点，有限元法是一种能够分析复杂的机械系统的有效的方法。

它可以将机械系统划分为若干个有限的单元，根据每个单元的特性构建有关的数学方程描述，以建立有效的数学模型来模拟复杂物理现象。

有限元技术可以解决齿轮传动系统中接触力的分析问题，提供更准确、可靠的分析结果。

以上是齿轮传动系统建模的基本介绍，接下来，我们将继续讨论齿轮传动系统接触应力有限元分析。

有限元分析主要是根据齿轮接触的形状和厚度，以及接触的负载和位移，建立计算模型来计算齿轮接触的应力。

首先，在齿轮接触情况下，要确定齿轮接触圆面的三维有限元单元模型。

它们通过计算接触圆形面的单元位置、形状、性质，以及单元间的节点结构关系来实现。

其次，在建立的接触圆面有限元单元模型上，建立有关的数学方程来描述齿轮接触时的力和位移变化情况，并计算接触的应力。

最后，根据计算的应力，分析齿轮接触的强度和可靠性，以判断齿轮传动系统的性能。

通过上述方法，可以采用有限元分析来准确地模拟齿轮传动系统中的接触应力，从而准确分析其性能。

有限元分析在齿面传动系统建模中的结果准确，能够更好地模拟不同工况条件下的齿轮接触性能，重点分析其可靠性表现，从而设计出更好的齿轮传动系统。

综上所述，精确的建模是齿轮传动系统分析的重要一步，而有限元分析技术可以有效地模拟齿轮传动系统中的接触应力，以提高齿轮传动系统的设计质量。

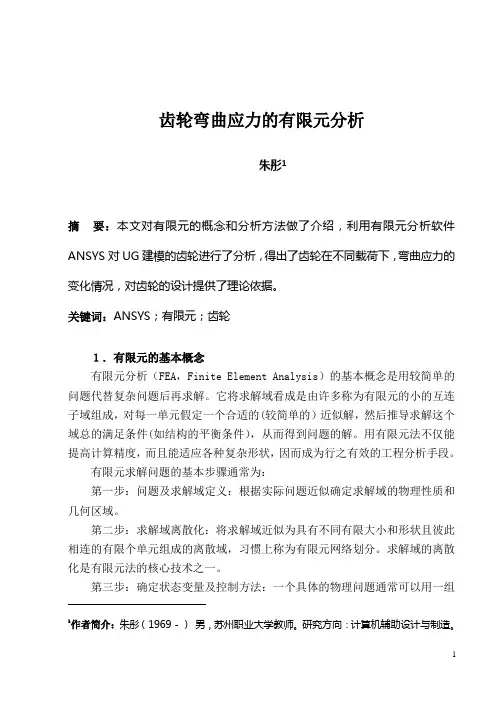

齿轮弯曲应力的有限元分析朱彤1摘要：本文对有限元的概念和分析方法做了介绍，利用有限元分析软件ANSYS 对UG建模的齿轮进行了分析，得出了齿轮在不同载荷下，弯曲应力的变化情况，对齿轮的设计提供了理论依据。

关键词：ANSYS；有限元；齿轮１．有限元的基本概念有限元分析（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。

用有限元法不仅能提高计算精度，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。

有限元求解问题的基本步骤通常为：第一步：问题及求解域定义：根据实际问题近似确定求解域的物理性质和几何区域。

第二步：求解域离散化：将求解域近似为具有不同有限大小和形状且彼此相连的有限个单元组成的离散域，习惯上称为有限元网络划分。

求解域的离散化是有限元法的核心技术之一。

第三步：确定状态变量及控制方法：一个具体的物理问题通常可以用一组包含问题状态变量边界条件的微分方程式表示，为适合有限元求解，通常将微分方程化为等价的泛函形式。

第四步：单元推导：对单元构造一个适合的近似解，即推导有限单元的列式，其中包括选择合理的单元坐标系，建立单元函数，以某种方法给出单元各状态变量的离散关系，从而形成单元矩阵（结构力学中称刚度阵或柔度阵）。

1作者简介：朱彤（1969－）男，苏州职业大学教师。

研究方向：计算机辅助设计与制造。

为保证问题求解的收敛性，单元形状应以规则为好，内角避免出现钝角，避免出现畸形，因为畸形时不仅精度低，而且有缺秩的危险，将导致无法求解。

第五步：总装求解：将单元总装形成离散域的总矩阵方程（联合方程组），反映对近似求解域的离散域的要求，即单元函数的连续性要满足一定的连续条件。

总装是在相邻单元结点进行，状态变量及其导数（可能的话）连续性建立在结点处。

Abaqus分析报告（齿轮轴）名称：Abaqus齿轮轴姓名：班级：学号：指导教师：一、简介所分析齿轮轴来自一种齿轮泵，通过用abaqus软件对齿轮轴进行有限元分析和优化。

齿轮轴装配结构图如图1，分析图1中较长的齿轮轴。

图1.齿轮轴装配结构图二、模型建立与分析通过part、property、Assembly、step、Load、Mesh、Job等步骤建立齿轮轴模型，并对其进行分析。

1.part针对该齿轮轴，拟定使用可变型的3D实体单元，挤压成型方式。

2.材料属性材料为钢材，弹性模量210Gpa，泊松比0.3。

3.截面属性截面类型定义为solid，homogeneous。

4.组装组装时选择dependent方式。

5.建立分析步本例用通用分析中的静态通用分析（Static，General）。

6.施加边界条件与载荷对于齿轮轴，因为采用静力学分析，考虑到前端盖、轴套约束，而且根据理论，对受力部分和轴径突变的部分进行重点分析。

边界条件：分别在三个轴径突变处采用固定约束，如图2。

载荷：在Abaqus中约束类型为pressure，载荷类型为均布载荷,分别施加到齿轮接触面和键槽面，根据实际平衡情况，两力所产生的绕轴线的力矩方向相反，大小按比例分配。

均布载荷比计算：矩形键槽数据：长度：8mm、宽度：5mm、高度：3mm、键槽所在轴半径：7mm 键槽压力面积：S1 = 8x3=24mm2 平均受力半径：R1=6.5mm齿轮数据：=齿轮分度圆半径：R2 =14.7mm、压力角：20°、单个齿轮受力面积：S2 ≈72mm2通过理论计算分析，S1xR1xP1=S2xR2xP2，其中，P1为键槽均布载荷幅值，P2为齿轮均布载荷幅值。

键槽均布载荷幅值和齿轮均布载荷幅值之比约为P1：P2≈6.3 。

取键槽均布载荷幅值为1260,齿轮载荷幅值为200.由于键槽不是平面，所以需要切割，再施加均布载荷。

图3 键槽载荷施加比较保守考虑，此处齿轮载荷只施加到一个齿轮上。
